Mechanical properties of arch lattice structures with different offset ratios by selective laser melting
-
摘要:
为研究不同偏移率对力学性能的影响，利用选区激光熔化技术成形12个不同偏移率的AlSi10Mg拱形点阵试样，通过准静态压缩试验分析偏移率对点阵抗压强度、弹性模量的影响，结合有限元仿真和压缩试验，分析不同偏移率拱形点阵应力集中的变化对点阵失效形式的影响. 结果表明，拱形点阵的偏移率在20%时抗压强度和弹性模量达到最大值，相对未偏移点阵的抗压强度和弹性模量分别提升了49%和28%. 随着偏移率的增加点阵的应力集中先由结点向结点两端杆件转移，点阵的失效形式由逐层坍塌变为剪切断裂，此时偏移率的增加对点阵的结点有强化作用，后又出现向结点处集中的趋势，并且结点中心应力逐渐下降，点阵的失效形式由剪切断裂变为剪切断裂伴随结点崩碎，此时偏移率的增加削弱了点阵的结点强度.
Abstract:In order to study the effects of different offset ratios on the mechanical properties of the arch lattice, 12 AlSi10Mg arch lattice samples with different offset ratios were formed by selective laser melting technology. Quasi-static compression tests were conducted to analyze the effects of offset ratios on the compressive strength and elastic modulus of the lattice. Combined with finite element simulation and compression test, the influence of the change of stress concentration on the failure mode of arch lattice with different offset ratios was analyzed. The results show that the compressive strength and elastic modulus of the arch lattice reach the maximum value when the offset ratio is 20%, and the compressive strength and elastic modulus of the arch lattice are increased by 49% and 28%, respectively. With the increase of the offset ratios, the stress concentration of the lattice first diffuses from the node to the member at both ends of the node, and the failure form of the lattice changes from layer by layer collapse to shear fracture. At this time, the increase of the offset ratios has a strengthening effect on the node of the lattice, and then there is a trend of concentration to the node, and the central stress of the node gradually decreases, and the failure form of the lattice changes from shear fracture to shear fracture with the collapse of the node. At this time, the increase of the offset ratios weakens the node strength of the lattice.
-
Keywords:
- selective laser melting /
- arch lattice /
- compression /
- offset ratio /
- failure type
-
0. 序言
铝锂合金具有良好的比强度、比刚度以及抗疲劳性能，是新一代航天推进剂贮箱结构的备选材料[1]. 1998年12月发射的奋进者号航天飞机，其超轻燃油储箱采用2195铝锂合金代替原来的2219铝合金，实现结构整体减重3 405 kg[2-3]. 2195铝锂合金是第三代高强度铝锂合金，除具有上述铝锂合金优点外，还具有低温性能良好、耐腐蚀性高等优点[4].
激光焊接具有能量密度高、速度快、变形小等诸多优点，可以获得深宽比高且热影响区窄的焊接接头，目前已经广泛的应用于航空航天、汽车、船舶等领域[5–7]. 然而铝合金激光焊接中极易出现气孔缺陷，严重损坏结构的力学性能[8].为了克服单一激光焊接中存在的工艺难点，双激光复合焊接工艺引起了国内外诸多学者的广泛关注[9-10]. Kronthaler等人[11]利用Nd:YAG激光和大功率半导体激光复合焊接铝合金，有效降低气孔等缺陷. Witzendorff等人[12]研究采用脉冲Nd: YAG激光与半导体激光复合焊接薄板6系铝合金，有效减少热裂纹缺陷的产生. 杨璟[13]发现双光点激光热源增大了匙孔的开口面积，延缓熔池凝固时间，进而抑制了气孔缺陷的产生. 杨海锋等人[14]采用双束激光焊接了5A06铝合金，证明了双光束焊接过程等离子体更加稳定，气孔缺陷更少. 朱宝华等人[15]采用光纤−半导体激光复合焊接3003铝合金，研究发现，两束激光共同作用同一熔池内，热传导和匙孔机制协调作用，改变熔池流动方式，从而提高焊接稳定性，获得良好的焊缝.
综上，激光复合热源在稳定熔池、控制缺陷方面具有显著优势，在激光加工领域拥有巨大的应用潜力. 然而，光纤−半导体复合激光热源作为一种新热源，与材料之间的相互作用更加复杂，特别是对于含有低沸点Li元素、Mg元素的2195铝锂合金，该热源的焊接适用性亟待探索. 针对国产2195铝锂合金开展不同能量配比系数下的光纤−半导体复合激光焊接试验研究，定量研究光纤/半导体激光功率对2195铝锂合金光纤−半导体激光复合焊接形貌与气孔缺陷的影响，为2195铝锂合金光纤−半导体复合激光焊接技术在航天领域的应用提供理论指导.
1. 试验方法
1.1 试验设备
试验所采用的半导体激光器与光纤激光器的关键参数如表1所示.光纤−半导体激光复合焊接设备包括RFL-C3000型光纤激光器、RFL-A3000D半导体激光器以及ND36型激光复合焊接头，如图1所示. 此外，采用C6L光纤焊接控制系统设置激光焊接参数及路径.
表 1 光纤激光与半导体激光的关键参数Table 1. Parameters of fiber laser and diode laser激光器 最大功率
P/kW光纤芯径
DC /μm波长
λ/nm光斑直径
Ds /μmRFL-C3000 3.0 50 1 080 66.67 RFL-A3000D 3.0 600 915 1 200 ![]()
图 1 光纤−半导体激光复合焊接设备Figure 1. Fiber-diode laser hybrid welding equipment. (a) laser composite welding head; (b) RFL-C3000 fiber laser; (c) RFL-A3000D semiconductor laser1.2 试验材料及方法
试验所采用的光纤−半导体激光复合焊接示意图如图2所示，光纤激光与半导体激光通过不同芯径的传输光纤传输至激光复合焊接头，实现光纤−半导体激光复合焊接. 光纤−半导体光束复合原理图如图2所示，光纤−半导体激光的复合形式为同心圆式叠加. 材料为2195铝锂合金，其化学成分如表2所示. 材料的厚度为4 mm，热处理状态为T8态. 焊接试验前，采用型号为RFL-P200MX的激光器对焊件表面进行激光清洗，去除表面氧化膜. 文中所采用的光纤激光与半导体激光功率的范围均为0 ~ 3 kW，激光入射角度为90°，焊接速度为3 m/min. 此外，采用紫铜保护气喷嘴对焊接过程进行保护，保护气为纯度为99.99%的氩气. 焊接过程中，保护气后吹且保护气体流量为20 L/min.
表 2 2195铝锂合金化学成分(质量分数, %)Table 2. Chemical composition of 2195 Al-Li alloy材料 Cu Li Zr Mg Ag Fe Ti Si Al 2195 4.02 1.0 0.11 0.4 0.41 0.16 0.07 0.03 余量 2. 分析与讨论
2.1 光纤−半导体激光功率对焊接形貌的影响
图3为不同光纤激光功率(Pf)下的焊缝横截面形貌，图4为不同光纤激光功率对焊接截面的影响. 其半导体激光功率(Pd)均为3.0 kW. 由焊缝横截面宏观形貌可知，光纤激光功率由0 kW逐渐增加至1.5 kW，焊缝形貌由“碗”形转变为“V”形，焊缝上熔宽(w1)、熔深(d)、焊缝面积(S)大致呈线性增长；进一步增加至2.0 kW，获得熔透的焊缝；由2.5 kW增加至3.0 kW，焊缝呈“高脚杯”形，焊缝上熔宽无明显差异，而焊缝下熔宽(w2)明显增大. 由此可见，在半导体激光功率不变的情况下，光纤激光功率增加对焊缝熔深的影响远大于对焊缝熔宽的影响.
![]()
图 3 不同光纤激光功率下的焊缝横截面Figure 3. Cross-section of welding seam under different fiber laser power. (a) schematic diagram; (b) Pf = 0 kW, Pd = 3.0 kW: (c) Pf = 0.5 kW, Pd = 3.0 kW; (d) Pf = 1.0 kW, Pd = 3.0 kW; (e) Pf = 1.5 kW, Pd = 3.0 kW; (f) Pf = 2.0 kW, Pd = 3.0 kW; (g) Pf = 2.5 kW, Pd = 3.0 kW; (h) Pf = 3.0 kW, Pd= 3.0 kW图5分别为不同激光热源焊接的焊缝表面形貌. 其中，图5a为单一光纤激光焊接焊缝，光纤激光功率为3.0 kW，焊接速度为3 m/min；图5b为光纤−半导体激光复合焊接焊缝，光纤激光功率为3.0 kW，半导体激光功率为2.5 kW，焊接速度为3 m/min. 对比可知，单一激光焊接过程不稳定，焊后表面成形均匀性较差. 单一光纤激光作用下形成的匙孔与熔池的相互作用及其剧烈，匙孔内部的等离子体/羽辉在焊接过程中呈周期性喷发状态，同时引发熔池振荡剧烈，最终导致焊接飞溅与焊缝表面成形不稳定. 而在加入半导体激光热源以后，焊接熔池温度显著升高，在一定程度上降低了匙孔与熔池的温度差异，熔池振荡显现得到一定程度的抑制，进而增加了焊接过程稳定性，最终获得的焊缝表面成形质量好，鱼鳞纹分布均匀.
![]()
图 5 不同激光热源焊接的焊缝表面形貌Figure 5. The surface morphology of weld seam fabricated by different laser source. (a) fiber laser welding; (b) fiber-diode laser composite welding图6为不同半导体激光功率下的焊缝横截面形貌，其光纤激光功功率均为3.0 kW，图7为半导体激光功率对焊缝形貌的影响. 由焊缝横截面宏观形貌可知，单一光纤激光作用下，焊缝熔透，焊缝横截面大致呈“X”形. 半导体激光功率由0 W增加逐渐至3.0 kW，焊缝上熔宽与焊缝横截面积大致呈上升的趋势，而焊缝下熔宽的变化较小，焊缝横截面成形由“X”形转变为“高脚杯”形. 由此可见，在光纤激光功率不变的情况下，半导体激光功率增加对焊缝上熔宽与焊缝横截面积的影响显著，而对焊缝熔深和焊缝下熔宽无显著影响.
![]()
图 6 不同半导体激光功率下的焊缝横截面形貌Figure 6. Cross-section of welding seam under different diode laser power. (a) Pf = 3.0 kW, Pd = 0 kW; (b) Pf = 3.0 kW, Pd = 0.5 kW; (c) Pf = 3.0 kW, Pd = 1.0 kW; (d) Pf = 3.0 kW, Pd = 1.5 kW; (e) Pf = 3.0 kW, Pd = 2.0 kW; (f) Pf = 3.0 kW, Pd = 2.5 kW针对2195铝锂合金进一步开展不同光纤−半导体激光能量配比系数(φ)下的焊接试验，光纤−半导体激光能量配比系数为
$$ \varphi=\frac{P_f}{P_d} $$ (1) 不同能量配比系数下的焊缝横截面积如图8所示，光纤激光功率的增加对焊缝横截面积的影响明显大于半导体激光功率的增加对焊缝横截面积的影响. 根据已有试验结果，采用回归分析方法，以光纤激光功率、半导体激光功率为自变量，焊缝横截面积为因变量，获得回归模型，即
![]()
图 8 不同能量配比下的焊缝横截面积Figure 8. The cross-section area of weld seam under different energy ratio. (a) test results; (b) regression fitting results$$ \begin{split} & S=-0.088+0.002\;495 P_f+0.000\;166 P_d+2.396 \times\\& \quad 10^{-7} P_f P_d -5.863 \times 10^{-8} P_f^2+3.645 \times 10^{-8} P_d^2 \end{split} $$ (2) 该回归方程的复相关系数约为0.99，表明光纤激光功率、半导体激光功率与焊缝横截面积之间呈现高度的正相关关系，显著性统计量的值约为6.52 × 10−11，该值远小于显著性水平0.01，回归效果显著. 该回归方程的三维曲面图如图8b所示，对比试验结果与回归拟合结果，拟合结果和试验结果高度重合，可用于预测2195铝锂合金光纤−半导体激光复合焊接焊缝的横截面积，该模型的适用范围为0 kW ≤ Pf ≤ 3.0 kW且0 kW ≤ Pd ≤ 3.0 kW.
进一步观察不同能量配比系数下的焊缝横截面宏观形貌，可以发现，对于完全焊透的焊缝，由于激光热输入与能量配比系数的不同，焊缝横截面宏观形貌存在显著差异. 当φ = 2.5且光纤激光功率2.5 kW时，焊缝熔透，w1 > w3 > w2，如图9a所示，焊缝下熔宽最小，横截面大致呈“U”形；而φ = 1.5且光纤激光功率3.0 kW时，焊缝熔透，w1 > w2 > w3，如图9b所示，焊缝腰部熔宽最小，横截面大致呈“高脚杯”形.
![]()
图 9 不同类型的焊缝横截面宏观形貌Figure 9. Different types of weld morphology in cross-section. (a) φ = 2.5, Pf = 2.5 kW; (b) φ=1.5, Pf = 3.0 kW根据光纤−半导体激光复合焊接焊缝横截面成形特征，将焊缝分为半导体激光作用区域、光纤激光作用区域与光纤−半导体激光复合作用区域. 结合图3和图4可以发现，在深熔-热传导复合焊接模式下，随着光纤激光功率的增加，光纤−半导体激光复合作用区域、光纤激光作用区域的面积均增大. 结合图6和图7可以发现，随着半导体激光功率的增加，光纤−半导体激光复合作用范围逐渐增大，而对光纤激光作用区域影响较小. 由于激光热输入与能量配比系数的不同，焊接接头熔池内部的流动特征亦存在显著差异. 不同焊缝横截面形貌的形成机理如图10所示，在未焊透的“V”形熔池中，光纤激光功率较小，导致光纤−半导体激光复合作用区域的面积及光纤作用区域的面积均较小；在“U”形熔池中，φ = 2.5，光纤激光功率较高，焊缝熔透，而半导体激光功率低，导致光纤−半导体激光复合作用区域的面积较小；在“高脚杯”形熔池中，φ = 1，两种激光功率较高且均对光纤−半导体激光复合作用区域内的熔池流动产生重要的影响，半导体激光的引入促进熔池的横向流动，而光纤激光的引入促进熔池纵向流动，进而形成了上宽下窄的“高脚杯”形焊缝.
![]()
图 10 不同焊缝横截面形貌的形成机理Figure 10. Formation mechanism of different weld morphology in cross-section. (a) fiber laser welding; (b) diode laser welding; (c) V-shaped molten pool; (d) U-shaped molten pool; (e) “goblet” shaped molten pool2.2 光纤−半导体激光功率对气孔缺陷的影响
进一步针对光纤−半导体激光焊接焊缝的气孔缺陷进行测量与分析. 试验将气孔率(p)定义为气孔累积面积占焊缝上表面积的比例. 不同光纤激光功率下的气孔缺陷分布特征如图11所示. 当光纤激光功率为2.0 kW时，焊缝内部气孔缺陷较多，大部分为冶金气孔且主要分布于焊缝中心. 当光纤激光功率由2.0 kW增加至3.0 kW，气孔缺陷数量逐渐下降，且最大气孔缺陷面积下降，气孔率由1.47%降低至0.07%.
![]()
图 11 光纤激光功率对气孔缺陷的影响Figure 11. Effect of fiber laser power on porosity. (a) Pf = 2.0 kW, Pd = 3.0 kW, ρ = 1.47%; (b) Pf = 2.5 kW, Pd = 3.0 kW, ρ = 0.56%; (c) Pf = 3.0 kW, Pd = 3.0 kW, ρ = 0.07%进一步分析不同半导体激光功率下的气孔缺陷分布特征. 图12a为单一光纤激光焊接接头的气孔缺陷分布特征，可以发现，单一激光焊接接头表面成形质量差且存在尺寸较大的气孔缺陷，最大气孔缺陷面积达1.499 mm2，气孔率达1.0%. 半导体激光功率逐渐增加至1.0 kW，气孔缺陷数量略微增加，且在表面成形不均匀处形成了尺寸较大的工艺气孔，如图12b-图12c所示. 工艺气孔的形成是由于激光焊接过程中匙孔失稳坍塌而导致的，严重损害接头的力学性能. 将半导体激光功率逐渐增加至2.0 kW，焊缝内部依然存在气孔缺陷，但缺陷尺寸显著下降，气孔率由1.19%降低至0.35%，最大气孔缺陷面积为0.275 mm2，如图12d ~ 图12e所示. 将半导体激光功率进一步增加至3.0 kW，气孔率进一步降低至0.07%. 结合上述结果可知，对于2195铝锂合金光纤−半导体激光复合焊接过程，3.0 kW光纤激光搭配0 ~ 1.0 kW的半导体激光，φ < 3，难以起到稳定焊接熔池的作用，匙孔与熔池依然存在较大的温度差异，匙孔易失稳，形成尺寸较大的工艺气孔；3.0 kW光纤激光搭配1.5 ~ 2.0 kW的半导体激光，1.5 < φ < 2，可在一定程度上达到稳定焊接熔池的效果，显著降低气孔缺陷尺寸；3.0 kW光纤激光搭配2.5 ~ 3.0 kW的半导体激光，1.0 < φ < 1.2，对焊接熔池的稳定效果最佳，焊接过程稳定，且焊缝内几乎无气孔缺陷.
![]()
图 12 半导体激光功率对气孔缺陷的影响Figure 12. Effect of diode laser power on porosity. (a) Pf = 3.0 kW, Pd = 0 kW, ρ = 1.00%; (b) Pf = 3.0 kW, Pd = 0.5 kW ρ = 1.32%; (c) Pf = 3.0 kW, Pd = 1.0 kW, ρ = 1.19%; (d) Pf = 3.0 kW, Pd = 1.5 kW, ρ = 0.40%; (e) Pf = 3.0 kW, Pd = 2.0 kW, ρ = 0.35%; (f) Pf = 3.0 kW, Pd = 2.5 kW, ρ = 0.09%; (g) Pf = 3.0 kW, Pd = 3.0 kW, ρ = 0.07%基于不同能量配比系数下的2195铝锂合金光纤−半导体复合激光焊接接头，进一步测量其气孔率. 结果如图13所示，当光纤激光功率为2.0 ~ 2.5 kW时，焊缝气孔率均较高. 在光纤与半导体激光功率均为2.0 kW(φ = 1)时，气孔率为1.69%；在光纤与半导体激光功率均为2.5 kW(φ = 1)时，气孔率达到最高，为3.70%；在光纤与半导体激光功率均为3.0 kW(φ = 1)时，气孔率仅为0.07%.
综上，对于2195铝锂合金光纤−半导体复合激光焊接而言，光纤激光的主要作用为获得完全焊透的熔池，半导体激光做为辅助热源稳定熔池，均对焊缝气孔缺陷的控制起着重要的作用，采用合适的光纤激光功率保证获得完全熔透的焊缝，在此基础上进一步叠加较高的半导体激光功率，可以达到有效控制气孔缺陷的效果. 针对试验所开展的4 mm厚2195铝锂合金，在光纤激光功率为3.0 kW、半导体激光功率为2.5 ~ 3.0 kW时，焊接过程稳定，熔池温度高且光纤−半导体激光复合作用范围较大，有利于气体从液态金属中逸出，焊接气孔缺陷最少.
3. 结论
(1) 光纤激光功率增加对焊缝熔深的影响显著，对比单一光纤激光焊接，加入半导体激光热源，焊接过程稳定性增加，焊缝成形良好. 此外，半导体激光功率增加对焊缝上熔宽与焊缝横截面积的影响显著，而对焊缝熔深和焊缝下熔宽无显著影响.
(2) 根据不同能量配比系数下的焊缝横截面积，采用回归分析方法，建立了光纤激光功率、半导体激光功率与焊缝横截面积的回归拟合模型，可用于预测焊缝横截面积.
(3) 针对完全熔透的激光复合焊接焊缝，其横截面形貌可分为 “U”形及“高脚杯”形. 在“高脚杯”形熔池中，两种激光功率均对光纤−半导体激光复合作用区域内的熔池流动产生重要的影响.
(4) 光纤与半导体激光功率均对焊缝气孔缺陷的控制起着重要的作用. 对于4 mm厚2195铝锂合金，3.0 kW光纤激光搭配2.5 ~ 3.0 kW的半导体激光，1.0 < φ < 1.2，熔池温度高且光纤−半导体激光复合作用范围大，焊接接头气孔缺陷最少.
-
![]()
图 4 不同偏移率点阵模型俯视图
Figure 4. Top view of lattice models with different offset ratios. (a) 0; (b) 20%; (c) 40%; (d) 60%
![]()

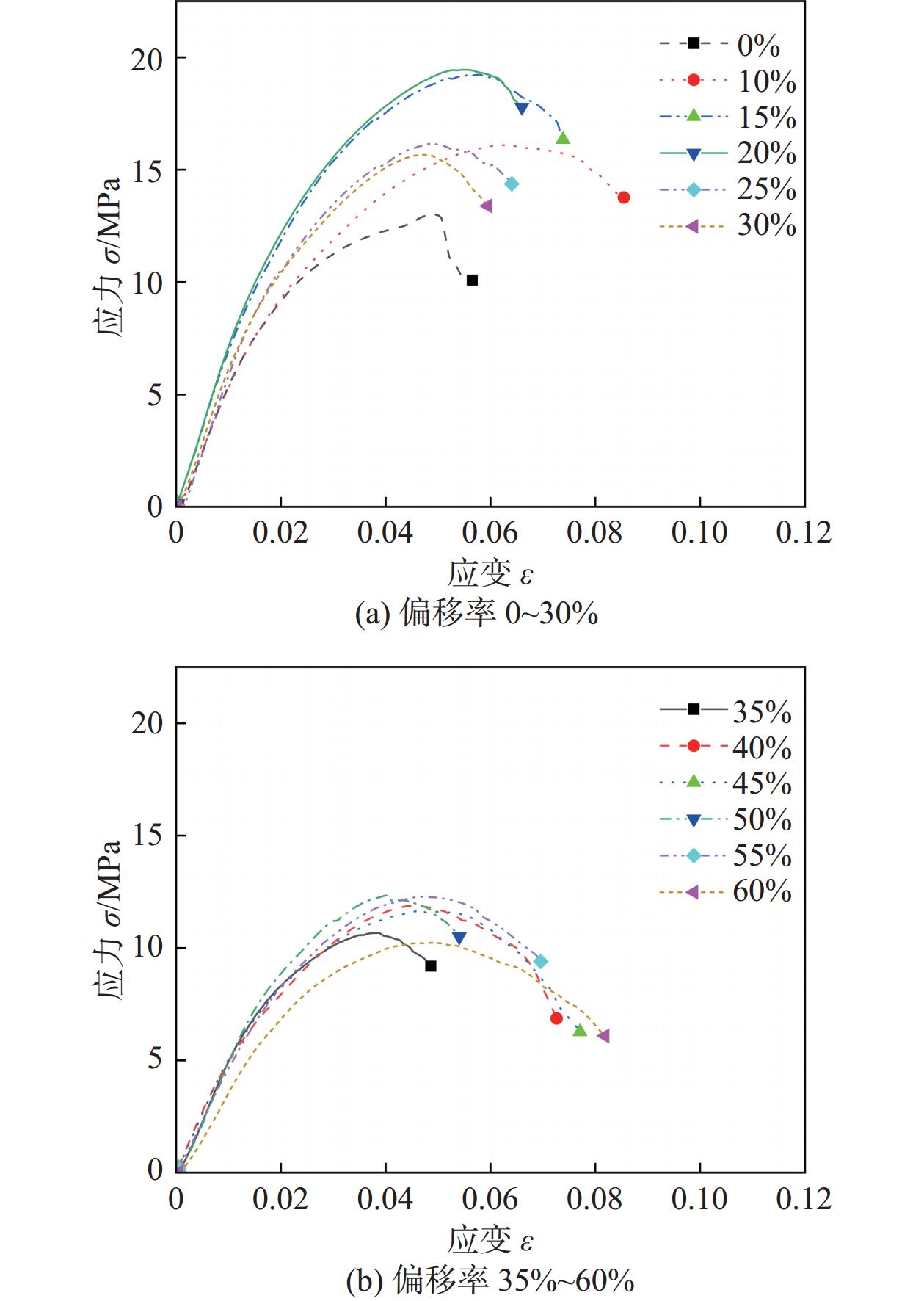

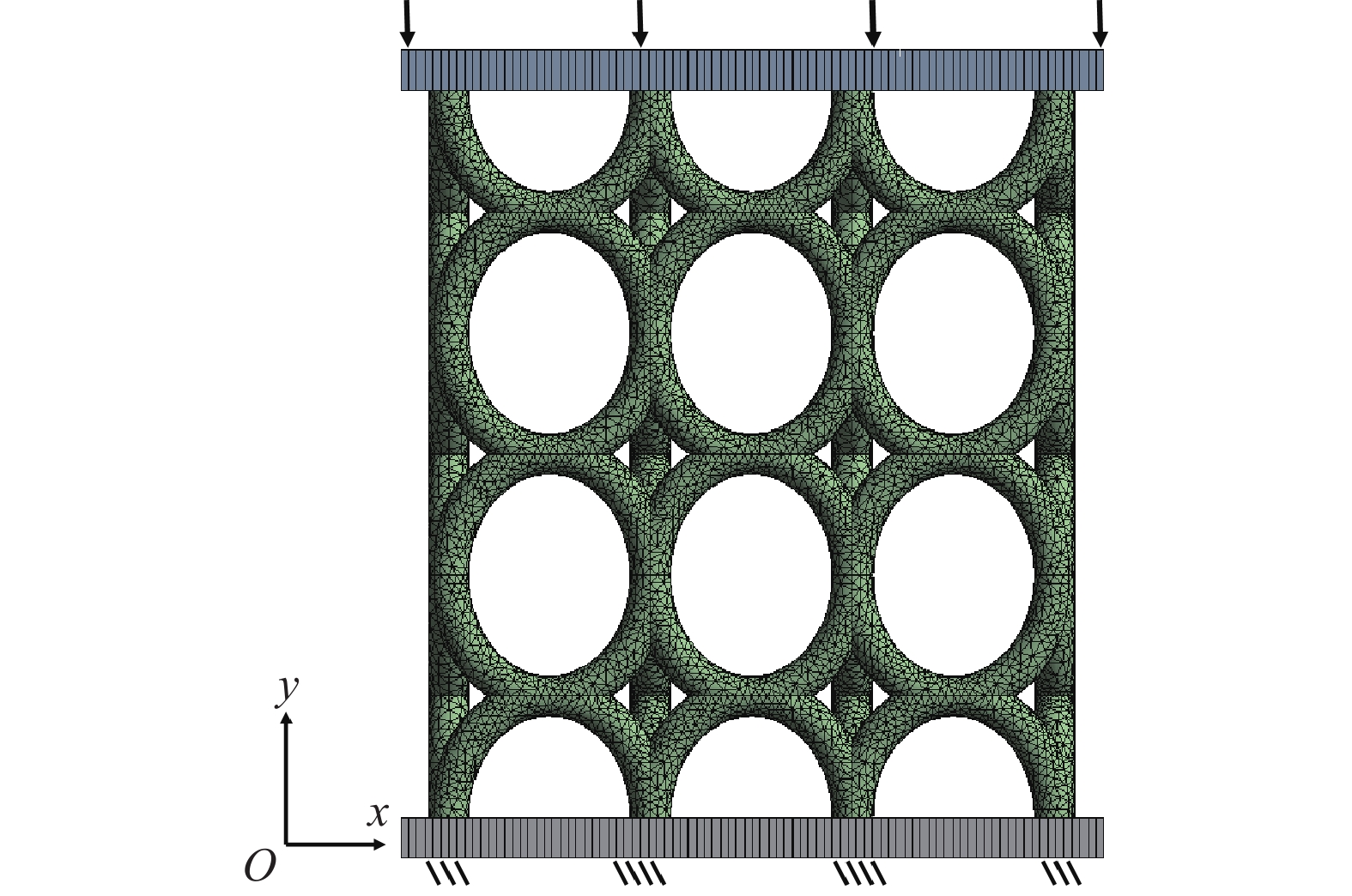

图 7 不同偏移率点阵应力−应变曲线
Figure 7. Stress–strain curve of different offset lattice. (a) 0 ~ 30%; (b) 35% ~ 60%
![]()

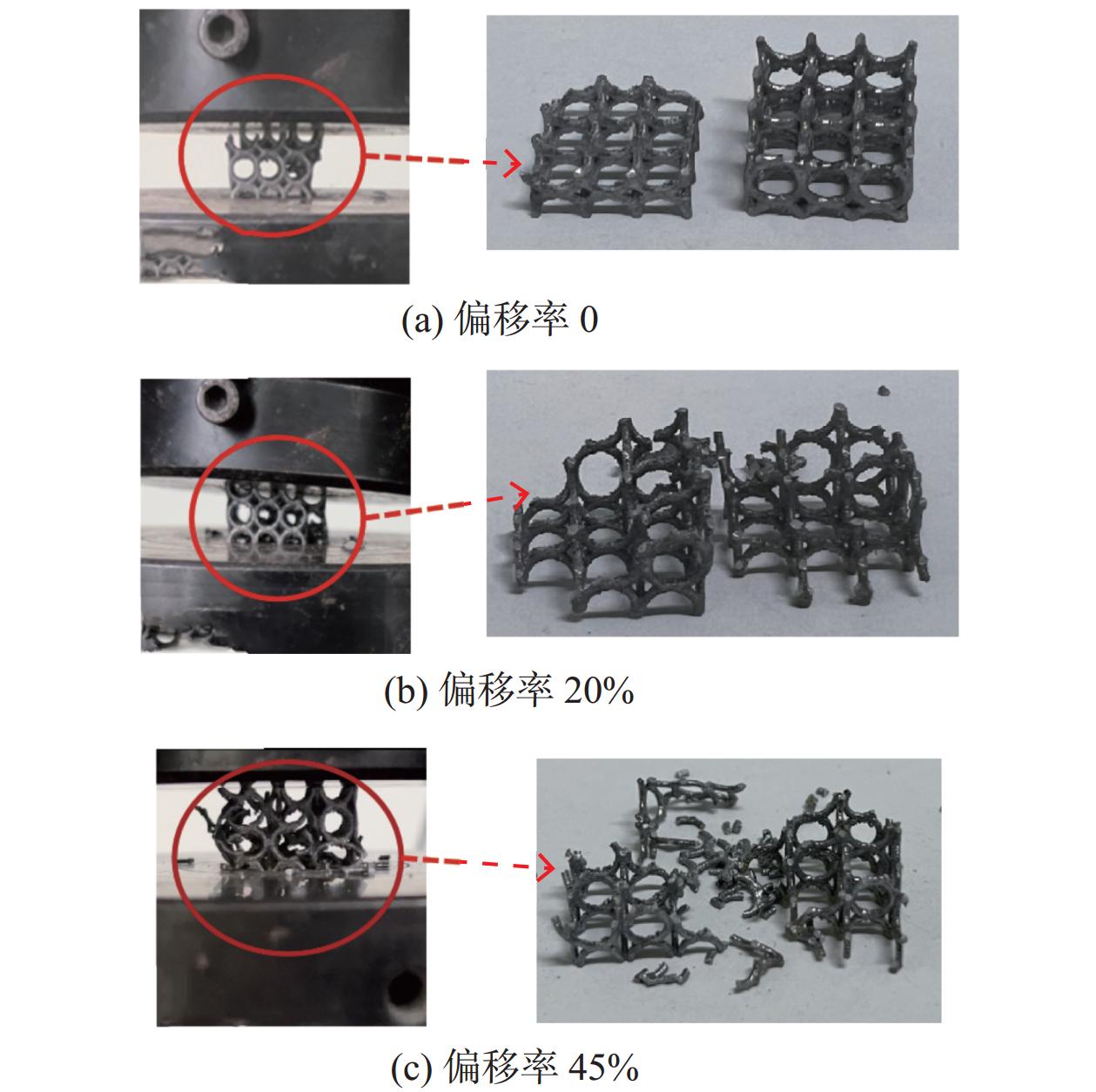

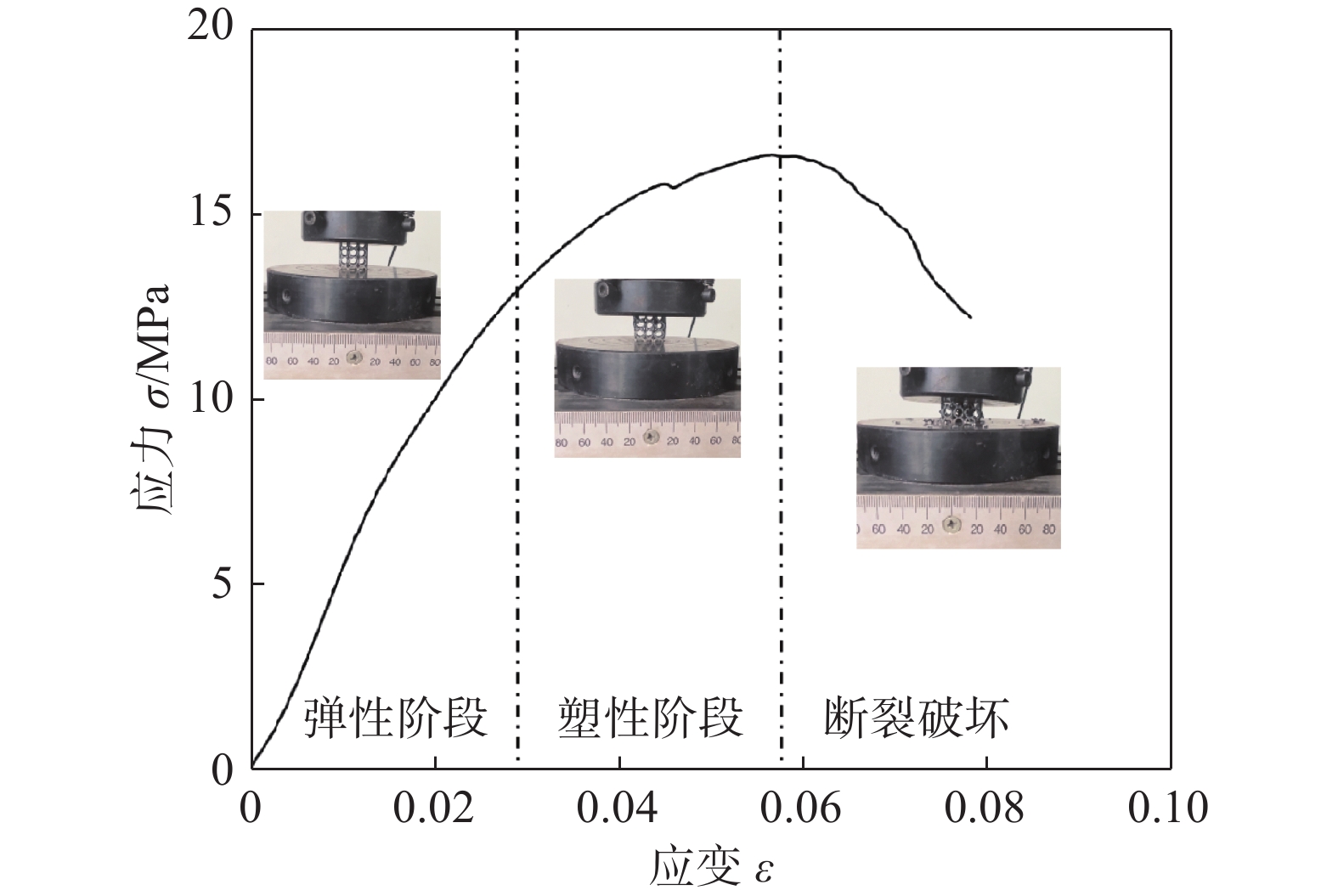

图 9 不同偏移率点阵的失效形式
Figure 9. Failure form of different offset ratios. (a) 0; (b) 20%; (c) 45%
![]()

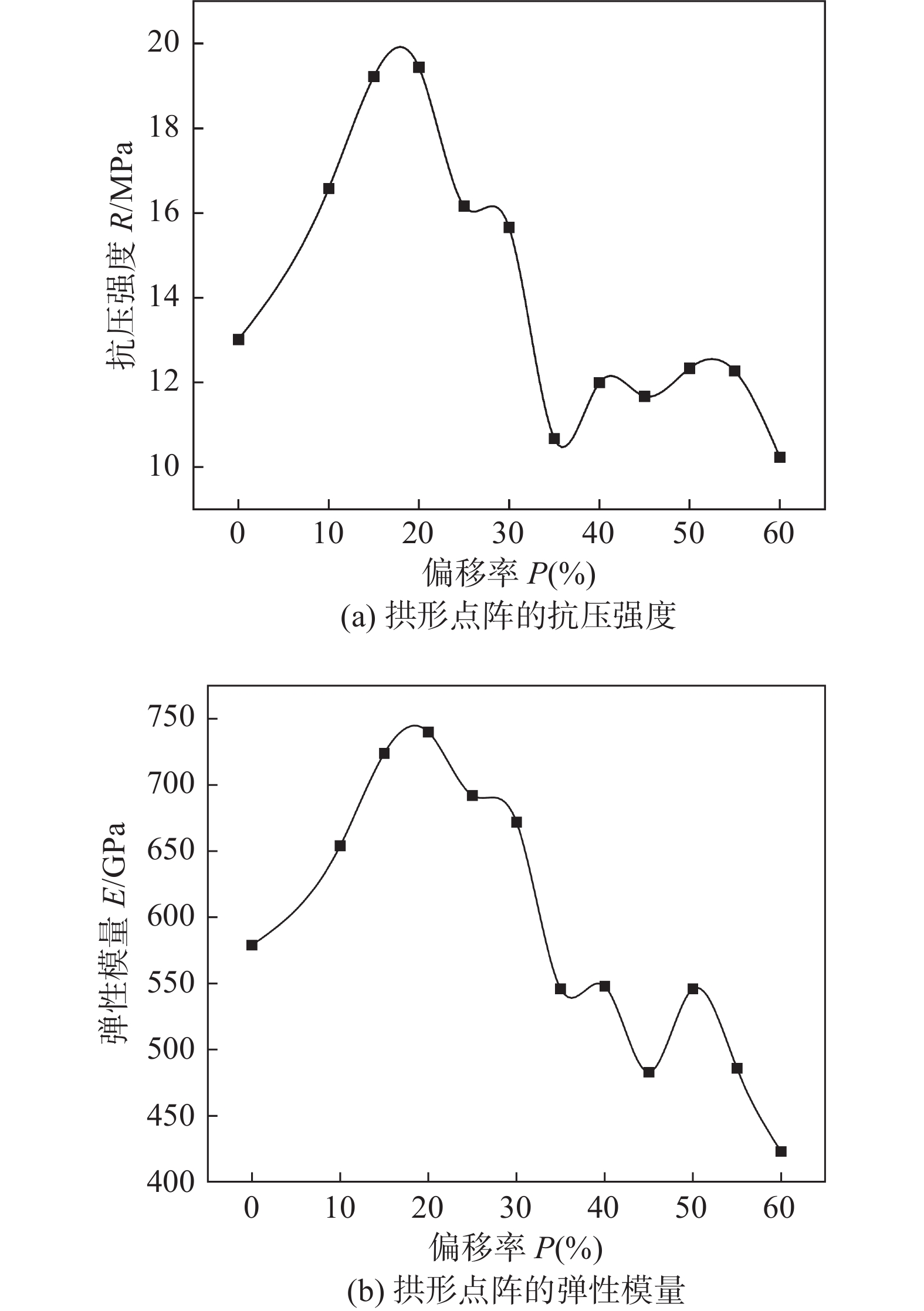

图 10 不同偏移率抗压强度和弹性模量曲线
Figure 10. Compressive strength and elastic modulus of arch lattice with different offset ratios. (a) compressive strength of arch lattice; (b) elastic modulus of arch lattice
![]()

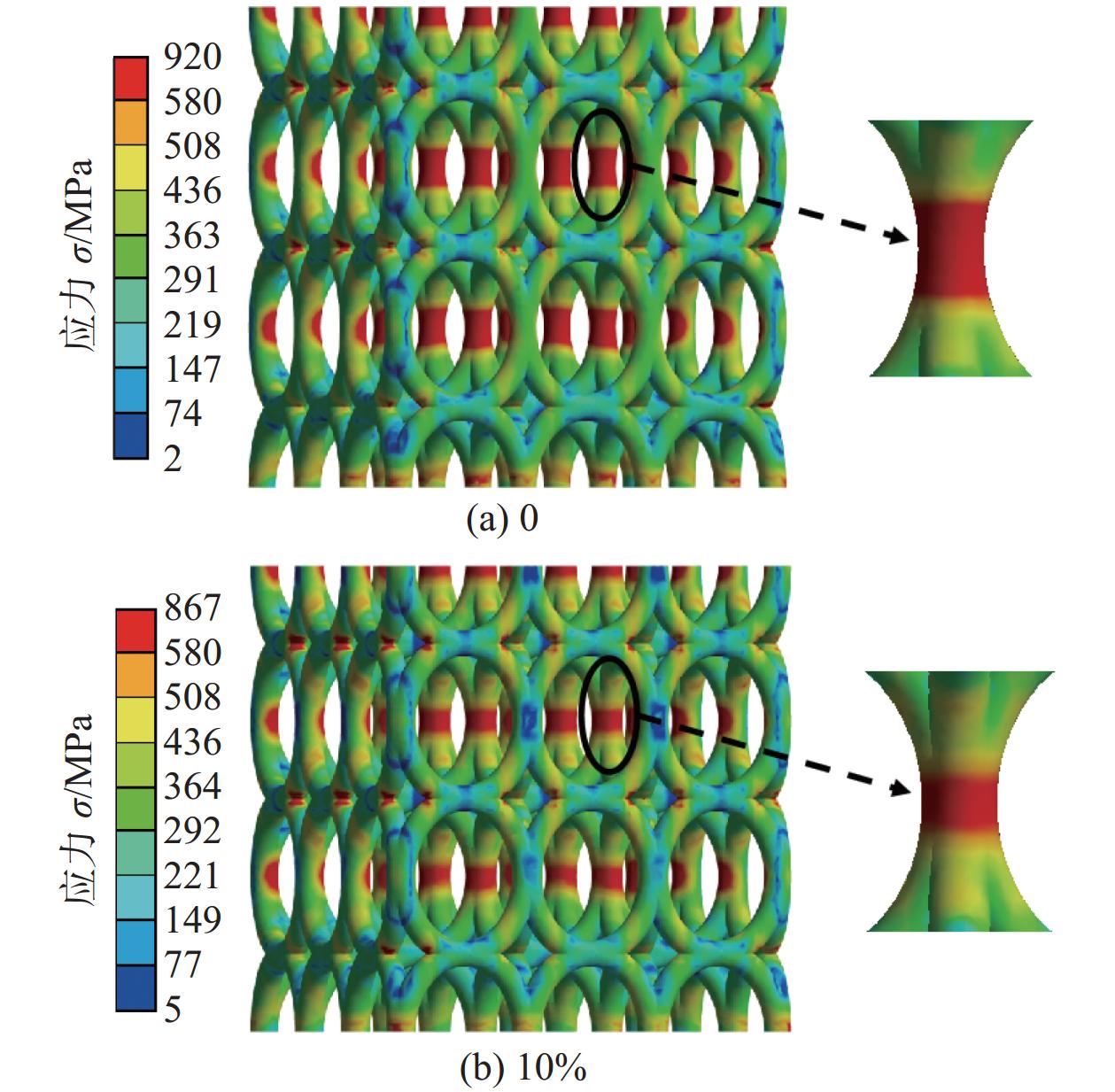

图 11 偏移率0和10%点阵应力云图
Figure 11. Stress cloud map of 0 and 10% offset ratio. (a) 0; (b) 10%
![]()
图 12 偏移率15% ~ 35%点阵应力云图
Figure 12. Stress cloud map of 15% ~ 35% offset ratios. (a) 15%; (b) 20%; (c) 25%; (d) 30%; (e) 35%
![]()
图 13 偏移率40% ~ 60%点阵应力云图
Figure 13. Stress cloud map of 40% ~ 60% offset ratios. (a) 40%; (b) 45%; (c) 50%; (d) 55%; (e) 60%
表 1 AlSi10Mg化学成分(质量分数，%)
Table 1 Chemical composition of AISi10Mg
Si Mg Fe Cu Mn 其他 Al 9.0 ~ 11.0 0.4 ~ 0.6 ≤2.0 ≤0.6 ≤0.35 ≤0.25 余量
下载: 导出CSV
表 2 点阵结构参数
Table 2 Lattice structure parameters
样本 偏移率P(%) 点阵尺寸(mm × mm × mm) 1 0 16.0 × 16.0 × 18.0 2 10 16.6 × 16.6 × 18.0 3 15 16.9 × 16.9 × 18.0 4 20 17.2 × 17.2 × 18.0 5 25 17.5 × 17.5 × 18.0 6 30 17.8 × 17.8 × 18.0 7 35 18.1 × 18.1 × 18.0 8 40 18.4 × 18.4 × 18.0 9 45 18.7 × 18.7 × 18.0 10 50 19.0 × 19.0 × 18.0 11 55 19.3 × 19.3 × 18.0 12 60 19.6 × 19.6 × 18.0
下载: 导出CSV
表 3 点阵抗压强度和弹性模量
Table 3 Compressive strength and elastic modulus of lattice
序号 偏移率P(%) 抗压强度R/MPa 弹性模量E/GPa 1 0 13.01 0.579 2 10 16.09 0.654 3 15 19.22 0.724 4 20 19.44 0.740 5 25 16.16 0.692 6 30 15.66 0.672 7 35 10.67 0.546 8 40 11.99 0.548 9 45 11.67 0.483 10 50 12.33 0.546 11 55 12.27 0.486 12 60 10.23 0.423
下载: 导出CSV
-
[1] 顾冬冬, 张红梅, 陈洪宇, 等. 航空航天高性能金属材料构件激光增材制造[J]. 中国激光, 2020, 47(5): 32 − 55. Gu Dongdong, Zhang Hongmei, Chen Hongyu, et al. Laser additive manufacturing of high-performance metallic aerospace components[J]. Chinese Journal of Laser, 2020, 47(5): 32 − 55.
[2] 范华林, 杨卫. 轻质高强点阵材料及其力学性能研究进展[J]. 力学进展, 2007(1): 99 − 112. Fan Hualin, Yang Wei. Research progress of lightweight high-strength lattice materials and their mechanical properties[J]. Advances In Mechanics, 2007(1): 99 − 112.
[3] 刘飞, 唐艺川, 谢海琼, 等. 选区激光熔化成形极小曲面点阵的结构和性能优化[J]. 中国激光, 2023, 50(12): 222 − 235. Liu Fei, Tang Yichuan, Xie Haiqiong, et al. Optimization of structure and performance of minimal surface lattice formed by selective laser melting[J]. Chinese Journal of Laser, 2023, 50(12): 222 − 235.
[4] 江尧峰, 许明三, 曾寿金, 等. SLM成型316L体心立方点阵结构力学性能优化[J]. 塑性工程学报, 2023, 30(4): 178 − 186. Jiang Yaofeng, Xu Mingsan, Zeng Shoujin, et al. Optimization of mechanical properties of 316L body centered cubic lattice structure formed by SLM[J]. Journal of Plasticity Engineering, 2023, 30(4): 178 − 186.
[5] 徐榕蔚, 张振杰, 刘清原, 等. 选区激光熔化制备多孔结构的成形偏差及力学性能与压缩失效分析[J]. 焊接学报, 2022, 43(10): 49 − 56. doi: 10.12073/j.hjxb.20211005001 Xu Rongwei, Zhang Zhenjie, Liu Qingyuan, et al. The forming deviation, mechanical properties and compression failure of porous structures fabricated by laser melting were analyzed[J]. Transactions of the China Welding Institution, 2022, 43(10): 49 − 56. doi: 10.12073/j.hjxb.20211005001
[6] 尹浜兆, 秦瑜, 温鹏 , 等. 激光粉末床熔融制备金属骨植入物[J]. 中国激光, 2020, 47(11): 8 − 25. Yin Bangzhao, Qin Yu, Wen Peng, et al. Laser powder bed fusion for fabrication of metal orthopedic implants[J]. Chinese Journal of Laser, 2020, 47(11): 8 − 25.
[7] 都书, 阿依古丽·喀斯木, 张宇涛, 等. 选区激光熔化制备316L不锈钢点阵结构的力学性能研究[J]. 激光与光电子学进展, 2022, 59(19): 255 − 263. Du Shu, Kasimu Ayiguli, Zhang Yutao, et al. Mechanical properties of 316L stainless steel lattice structure prepared by selective laser melting[J]. Laser and Optoelectronics Progress, 2022, 59(19): 255 − 263.
[8] 聂云飞, 刘斌, 李忠华, 等. 基于选区激光熔化制备的点阵优化结构形貌和组织分析[J]. 应用激光, 2020, 40(2): 205 − 213. Nie Yunfei, Liu Bin, Li Zhonghua, et al. Morphologyand organization analysis of lattice optimized structure based on selective laser melting[J]. Applied Laser, 2020, 40(2): 205 − 213.
[9] 田杰, 黄正华, 戚文军, 等. 金属选区激光熔化的研究现状[J]. 材料导报, 2017, 31(S1): 90 − 94. Tian Jie, Huang Zhenghua, Qi Wenjun, et al. Research progress on selective laser melting of metal[J]. Materials Reports, 2017, 31(S1): 90 − 94.
[10] 章文献. 选择性激光熔化快速成形关键技术研究[D]. 武汉: 华中科技大学, 2008. Zhang Wenxian. Research on the key technologies for selective laser melting process[D]. Wuhan: Huazhong University of Science & Technology, 2008.
[11] 曾寿金, 吴启锐, 叶建华, 等. 选区激光熔化成型316L不锈钢多孔结构的力学性能[J]. 红外与激光工程, 2020, 49(8): 67 − 75. Zeng Shoujin, Wu Qirui, Ye Jianhua, et al. Mechanical properties of 316L stainless steel porous structure formed by selective laser melting[J]. Infrared and Laser Engineering, 2020, 49(8): 67 − 75.
[12] Han C, Li Y, Wang Q, et al. Continuous functionally graded porous titanium scaffolds manufactured by selective laser melting for bone implants[J]. Journal of the Mechanical Behavier of Biomedical Materials, 2018, 80: 119 − 127.
[13] Zhang X Y, Fang G, Xing L L, et al. Effect of porosity variation strategy on the performance of functionally graded Ti-6Al-4V scaffolds for bone tissue engineering[J]. Materials & Design, 2018, 157: 523 − 538.
[14] Yan C, Hao L, Hussein A, et al. Ti-6Al-4V triply periodic minimal surface structures for bone implantsfabricated via selective laser melting[J]. Journal of the Mechanical Behavier of Biomedical Materials, 2015(51): 61 − 73.
[15] Li P Y, Ma Y E, Sun W B, et al. Fracture and failure behavior of additive manufactured Ti6Al4V lattice structures under compressive load[J]. Engineering Fracture Mechanics, 2021, 244: 107537.
[16] Yang L, Harrysson O, West H, et al. Compressive properties of Ti-6Al-4V auxetic mesh structures made byelectron beam melting[J]. Acta Materialia, 2012, 60(8): 3370 − 3379. doi: 10.1016/j.actamat.2012.03.015
[17] Xu Y, Zhang D, Hu S, et al. Mechanical properties tailoring of topology optimized and selective laser melting fabricated Ti6A14V lattice structure[J]. Journal of the Mechanical Behavior of Biomedical Materials, 2019, 99(11): 225 − 239.
[18] Cao X F, Xiao D, Li Y , et al. Dynamic compressive behavior of a modified additively manufactured rhombic dodecahedron 316L stainless steel lattice structure[J]. Thin-Walled Structures, 2020, 148: 106586
[19] 丁若晨. 基于激光选区熔化的金属点阵结构力学性能研究[D]. 广州: 中国科学院大学, 2021. Ding Ruochen. Study on mechanical properties of metal lattice structures based on selective laser melting[D]. Guangzhou: University of Chinese Academy of Sciences, 2021.
[20] 张唯, 杨孝梅, 蹇海根, 等. 选区激光熔化铝合金缺陷影响因素及形成机制[J]. 铸造工程, 2021, 45(6): 20 − 27. doi: 10.3969/j.issn.1673-3320.2021.06.004 Zhang Wei, Yang Xiaomei, Jian Haigen, et al. Influence factors and formation mechanism of selective laser melting aluminum alloy defects[J]. Foundry Engineering, 2021, 45(6): 20 − 27. doi: 10.3969/j.issn.1673-3320.2021.06.004
[21] 吴鸿飞, 王维荣, 王国伟, 等. 选区激光熔化成形点阵结构的各向异性对力学性能的影响[J]. 稀有金属材料与工程, 2022, 51(4): 1397 − 1405. doi: 10.12442/j.issn.1002-185X.20210300 Wu Hongfei, Wang Weirong, Wang Guowei, et al. The effect of anisotropy on mechanical properties of selective laser melting forming lattice structures[J]. Rare Metal Materials And Engineering, 2022, 51(4): 1397 − 1405. doi: 10.12442/j.issn.1002-185X.20210300
-
