Microstructure and properties of GTAW welded joint of 2195 Al-Li alloy in different forming states
-
摘要: 采用喷射沉积2195铝锂合金旋态和锻态材料进行了GTAW对接焊，检测了接头抗拉强度和维氏硬度，观察了接头金相组织及断口形貌，对接头各区域进行了EBSD表征和微观特征量的统计分析，讨论了接头微观组织与力学性能的相关性. 结果表明，旋、锻态材料具有良好的GTAW工艺性，接头抗拉强度达到了各自母材的71%和68%，断后伸长率达到7.3%，拉伸断口呈现出韧性断裂特征. 接头焊缝区金属的小角度晶界比例较低，靠近旋侧的小角度晶界比例为6.4%，靠近锻侧的小角度晶界比例为7.8%；旋侧与锻侧的焊接热影响区及熔合区均趋于一种相似的微结构，母材、热影响区、熔合区及焊缝金属的平均晶粒尺寸依次处于10，10 ~ 15，15 ~ 23，20 ~ 25 μm的水平，具有较好的组织“连续性”，母材晶粒细小、成分均匀的特点在焊接过程中得到了保持，一定程度上展现了喷射沉积铝锂合金材料的应用优势.Abstract: GTAW butt welding was carried out using spray-deposited 2195 aluminum-lithium alloy spinning and forging materials. The tensile strength and Vickers hardness of the joint were measured, and the metallographic microstructure and fracture morphology of the joint were observed. The EBSD characterization and statistical analysis of micro characteristic quantity were carried out for each area of the joint. The correlation between microstructure and mechanical properties of the joint was discussed. The results show that the spinning and forging materials have good GTAW processability, the tensile strength of the joint reaches 71% and 68% of the respective base materials, the elongation reaches 7.3%, and the tensile fracture shows ductile fracture characteristics. The proportion of low angle grain boundary of the metal in the joint weld zone is relatively low. The proportion of low angle grain boundary close to the spin side is 6.4%, and the proportion of low angle grain boundary close to the forging side is 7.8%. The heat affected zone between the spin side and the forging side and the fusion zone tend to similar microstructure. The average grain size of the base material, heat affected zone, fusion zone and weld metal are in order of 10, 10 − 15, 15 − 23, 20 − 25 μm, with the better “continuity” of the structure. The fine grain size and uniform composition of the base material are maintained during the welding process, which to a certain extent shows the application advantages of spray-deposited aluminum-lithium alloy materials.
-
Keywords:
- spray deposited /
- 2195 aluminum lithium alloy /
- GTAW /
- microstructure /
- mechanical properties
-
0. 序言
焊接技术作为制造业中传统的工艺和技术，虽然应用到工业中的历史并不长，但发展非常迅速，已被广泛应用于航空航天[1-3]、汽车[4]、船舶[5-6]、建筑[7]等重要的工业领域. 焊接就物理过程本质而言是多样的、复杂的. 焊接过程的复杂性一般体现在，焊接方法本身具有多样性，常见的有电弧焊、摩擦焊和高能束焊等；焊接过程的多物理场耦合性两个方面.
CAE在焊接结构的设计和分析中已经证明了其价值. 通过对焊接热循环、残余应力和变形的计算分析，帮助工程师做出更合理的决策[8]. 发展焊接过程分析软件，对焊接过程进行数值模拟是科学认识焊接过程、优化创新焊接工艺的重要一环. 近年来，焊接数值模拟计算软件发展迅速，除了ANSYS、ABAQUS等通用软件可以进行焊接数值模拟以外，还发展了Simufact等专用焊接软件. 焊接工艺的优化创新，给焊接数值模拟软件带来了广阔的发展前景.
SiPESC是由大连理工大学工业装备结构分析优化与CAE软件全国重点实验室研发的面向工程与科学计算的集成软件系统[9]. 文中基于其SiPESC.FEMS开放式结构有限元分析系统[10]研发了焊接过程有限元分析模块.该模块应用了大量的软件设计模式，便于后续计算功能的扩展，体现了分析模块的可扩展性和可维护性；同时采用的插件及扩展的管理机制，实现不同计算功能、本构模型的动态替换和组装，具有一定的开放性和通用性.
1. 理论基础
1.1 瞬态传热导
随着计算机性能的提高和有限元方法的发展，基于非线性有限元方法的数值模拟已成为研究焊接领域问题的主要手段. 由于焊接过程涉及温度场与力学场间的相互耦合作用，需要考虑温度场对材料性能所产生的影响. 文中焊接分析模块主要基于非线性有限元理论，采用顺序热力耦合的分析方式对焊接的热过程和力学过程进行数值分析，并包括对焊接过程的温度场、变形、残余应力等焊接现象进行仿真和预测.
Fourier 热传导定律是经典传热理论的基础，由其推导得到热传导控制方程[11]. 考虑以焊接热过程中对流和热源荷载的三维非线性热传导方程为例，进行有限元离散后得到积分弱形式为
$$ \int_{\Omega^{e}}\left[{\boldsymbol{N}}\left(\rho C \frac{\partial \boldsymbol{T}}{\partial t}-Q\right)+k_{i j} \frac{\partial {\boldsymbol{N}}}{\partial x_i} \frac{\partial \boldsymbol{T}}{\partial x_j}\right] d \mathbf{x}+\oint_{\Gamma^{e}} q_{\mathrm{h}} {\boldsymbol{N}} d \mathbf{A}=0 $$ (1) 式中：T为温度；ρ为密度；C为热容系数；kij为热传导张量的分量(对称)；Q为体生热源； N为权函数；xi，yi为空间坐标； $d{\bf{x}} $为体积微元；t为时间；qh为换热膜系数； $d \mathbf{A}$为面积微元.
采用隐式向后欧拉方法，即第n + 1步的温度导数表示为
$$ \frac{{\partial T}}{{\partial t}} = {\dot T^{n + 1}} = \frac{1}{{\Delta t}}({T^{n + 1}} - {T^n}) $$ (2) 式中：n为增量步数.
将式(2)带入式(1)并采用Newton-Raphson求解上述非线性方程. 若焊接材料热容系数或热传导系数是随温度变化的，需采用N-R算法进行迭代计算.为提高迭代效率，引入一致线性化算法来推导一致切线刚度. 式(1)中热容系数相关的内力为
$$ \mathop {R_{\rm{I}}^{{\rm{M }}\;n + 1} = \int }\nolimits_{\rm{\Omega }} \left[ {{N_{\rm{I}}}\rho C\frac{1}{{\Delta t}}(T_{\rm{I}}^{n + 1} - T_{\rm{I}}^n)} \right]d{\bf{x}} $$ (3) 式(1)中热传导系数相关的内力为
$$ R_{\rm{I}}^{{\rm{K }}\;n + 1} = \mathop \int \nolimits_{\rm{\Omega }} {k_{ij}}\frac{{\partial {N_{\rm{I}}}}}{{\partial {x_i}}}\frac{{\partial T_{\rm{I}}^{n + 1}}}{{\partial {x_j}}}d{\bf{x}}$$ (4) 对式(3)进行一致线性化推导，可得到热容系数项关于温度的一致切线刚度表达式，即
$$M_{{\rm{IJ}}}^{n{\rm{ + 1}}} = \int_{\rm{\Omega }} {\rho {N_{\rm{I}}}C} \frac{1}{{\Delta t}}{N_{\rm{J}}}d{\bf{x}} + \int_{\rm{\Omega }} {\rho {N_{\rm{I}}}} \frac{{\partial C}}{{\partial T}}{N_{\rm{J}}}\frac{1}{{\Delta t}}(T_{\rm{I}}^{n + 1} - T_{\rm{I}}^n)d{\bf{x}} $$ (5) 同样，对式(4)进行一致线性化推导，可得到热传导系数项关于温度的一致切线刚度表达式，即
$$ K_{{\rm{IJ}}}^{n + 1} = \mathop \int \nolimits_{\rm{\Omega }} {k_{ij}}\frac{{\partial {N_{\rm{I}}}}}{{\partial {x_i}}}\frac{{\partial {N_{\rm{J}}}}}{{\partial {x_j}}}d{\bf{x}} + \mathop \int \nolimits_{\rm{\Omega }} \frac{{\partial {k_{ij}}}}{{\partial T}}{N_{\rm{J}}}\frac{{\partial {N_{\rm{I}}}}}{{\partial {x_i}}}\frac{{\partial T_{\rm{I}}^{n + 1}}}{{\partial {x_j}}}d{\bf{x}} $$ (6) 1.2 材料非线性本构
焊接过程涉及温度场与力学场间的相互耦合作用，当焊接材料受到热作用，由于温度的上升或下降发生的形变，通常用热应变来描述. 以考虑弹性模量和热膨胀系数随温度变化的热弹性问题为例，热应变计算为
$$ {{\boldsymbol{\varepsilon}} ^{{\text{th}}}} = \alpha (T - {T^0}) - {\alpha ^{\text{I}}}({T^{\text{I}}} - {T^0}){\left[ {\begin{array}{*{20}{c}} 1&1&1&0&0&0 \end{array}} \right]^{\mathrm{T}}} $$ (7) 式中：α为当前温度下的热膨胀系数；$\alpha^{\mathrm{I }}$为初始温度下的热膨胀系数；T为当前温度；$T^0 $为热膨胀系数参考温度；$T^{\mathrm{I }}$为初始温度.
在考虑温度变化的弹塑性本构问题中，温度对材料的屈服应力、杨氏模量等有影响，在热弹塑性本构中，屈服应力、杨氏模量等材料参数会随温度发生变化，同时需要考虑热膨胀效应. 在弹性预测步中，得到tn时刻到tn + 1时刻的应变增量$ \Delta {\boldsymbol{\varepsilon}} $后，可得第n + 1步增量弹性试探应变和试探等效塑性应变为
$$ \left\{\begin{array}{l} \Delta {\boldsymbol{\varepsilon}}_{n+1}^{\mathrm{e} \text { trial }}=\Delta {\boldsymbol{\varepsilon}}-\Delta {\boldsymbol{\varepsilon}}^{\mathrm{th}} \\ \bar{\varepsilon}_{n+1}^{\mathrm{p} \text { trial }}=\bar{\varepsilon}_n^{\mathrm{p}} \end{array}\right. $$ (8) 此时，考虑到温度变化对材料物性的影响，相应的试探应力和试探屈服应力为
$$ \left\{\begin{aligned} \boldsymbol{\sigma}_{n+1}^{\text {trial }} & =\boldsymbol{\sigma}_n+\boldsymbol{D}^{\mathrm{e}}: \Delta \boldsymbol{\varepsilon}_{n+1}^{\mathrm{e} \text { trial }} \\ \sigma_{y\; n+1}^{\text {trial }} & =\sigma_y\left(\bar{\varepsilon}_n^{\mathrm{p}}, T_{n+1}\right)=\sigma_{y\; n} \end{aligned}\right. $$ (9) 式中：De为弹性矩阵.
完成弹性预测步中的各状态变量更新后，下一步进行塑性修正. 首先判断试探应力是否满足屈服条件，若试探应力小于屈服应力，则当前时间步为纯弹性步，所有的试探状态变量均为该积分算法的解，直接完成状态变量更新，即
$$ \left\{\begin{array}{l} \boldsymbol{\varepsilon}_{n+1}^{\mathrm{e}}=\boldsymbol{\varepsilon}_{n+1}^{\mathrm{e} \text { trial }} \\ \boldsymbol{\sigma}_{n+1}=\boldsymbol{\sigma}_{n+1}^{\text {trial }} \\ \overline{\boldsymbol{\varepsilon}}_{n+1}^{\mathrm{p}}=\overline{\boldsymbol{\varepsilon}}_n^{\mathrm{p}} \end{array}\right. $$ (10) 如弹性预测步中的试探应力不满足屈服条件，则需要进行塑性修正. 以Mises等向强化弹塑性本构为例，对状态变量进行修正，即
$$ \left\{\begin{array}{l} \boldsymbol{\varepsilon}_{n+1}^{\mathrm{e}}=\boldsymbol{\varepsilon}_{n+1}^{\mathrm{e} \text { trial }}-\mathrm{d} \lambda \sqrt{\dfrac{3}{2}} \dfrac{\boldsymbol{s}_{n+1}}{\left\|\boldsymbol{s}_{n+1}\right\|} \\ \sigma_{n+1}=\sigma_{n+1}^{\text {trial }}-\dfrac{\mathrm{d} \lambda 3 G}{q_{n+1}^{\text {trial }}} \boldsymbol{s}_{n+1}^{\text {trial }} \\ \bar{\varepsilon}_{n+1}^{\mathrm{p}}=\bar{\varepsilon}_n^{\mathrm{p}}+\mathrm{d} \lambda \end{array}\right. $$ (11) 式中：dλ为塑性乘子；Sn+1为第n + 1个增量步时的偏应力； ${\bf{S}}_{n + 1}^{{\rm{trial}}} $为第n + 1个增量步时的试探偏应力；G为材料的剪切模量；$ q_{n + 1}^{{\mathrm{trial}}} $为试探等效应力.
对于Mises等向强化弹塑性本构这种最简单的弹塑性本构，塑性乘子可直接通过屈服函数求得. 而其他复杂弹塑性本构则需要Newton-Raphson迭代求解dλ. 将dλ回代到经过塑性修正的状态变量表达式中，即可完成应力更新. 定义单位流动向量为
$$ {\bar {\boldsymbol{N}}_{n + 1}} = \sqrt {\frac{3}{2}} {{\boldsymbol{N}}_{n + 1}} $$ (12) 该本构模型的一致切线模量为
$$ \begin{split} {{\boldsymbol{D}}^{{\text{ep}}}} =& 2G\left(1 - \frac{{d\lambda 3G}}{{q_{n + 1}^{{\mathrm{trial}}}}}\right){{\boldsymbol{I}}_{\text{d}}} + K{\boldsymbol{I}}_{\mathrm{u}}\otimes {\boldsymbol{I}}_{\mathrm{u}} +\\& 6{G^2}\left(\frac{{d\lambda }}{{q_{n + 1}^{{\mathrm{trial}}}}} - \frac{1}{{3G + H}}\right){\bar {\boldsymbol{N}}_{n + 1}} \otimes {\bar {\boldsymbol{N}}_{n + 1}} \end{split} $$ (13) 式中：K为材料体积模量；Iu为二阶单位张量；Id为四阶偏量投影张量；H为硬化模量.
2. 程序框架设计
文中基于SiPESC.FEMS开放式结构有限元分析系统，采用C + + 面向对象的程序设计方法，针对复杂焊接过程中的非线性多物理场分析问题，构建了焊接有限元分析模块整体框架. 整个焊接数值分析过程需对热分析过程、静力分析过程分别进行非线性求解，在非线性求解器的计算流程中，需要调用单元、材料以及载荷计算等具体的非线性特性计算功能. 通过插件技术和工厂设计模式实现上述具体的非线性特性计算功能的动态扩展和装配. 焊接分析模块主流程的UML类，如图1所示. 从中可以看出整个求解流程分为主控流程类、求解器类和非线性特性计算类3个主要层次.
主控流程类MImplicitNlgAnalysisManager的接口在主函数中调用，调用顺序位于数据导入和预处理之后.主要用于封装求解器类以及相关的初始化工作. 求解器类的虚基类为MImplicitNlgSolver，定义了非线性求解器的公用接口，各类非线性求解器均继承自该基类，并通过工厂模式进行动态添加.在图1中，派生出的非线性求解器为MImplicitNlgStaticSolver(隐式非线性力学求解器)以及MImplicitNlgHeatTransferSolver(非线性瞬态热传导求解器). 在非线性求解器的计算流程中，需要调用单元，材料以及载荷计算等具体的非线性特性计算功能. 与求解器类类似，根据具体的计算需求，设计了MImplicitNlgElementCalculator(单元计算虚基类)，MImplicitNlgMaterialCalculator(材料计算虚基类)以及MImplicitNlgLoadCalculator(载荷计算虚基类)，各类不同的单元，材料以及载荷通过相应的基类派生，并通过工厂模式动态添加. 基于上述主要求解框架，在数据文件导入、转储之后，通过主控流程类创建新的分析，根据数据文件中的分析类型关键字调用并初始化相应的求解器，在具体的求解流程中根据具体的单元类型、荷载类型和本构类型调用相应的计算插件，完成整个求解流程.
在文中的总体框架下，相同类型的计算功能都可以采用工厂模式进行开发，例如单元计算，材料计算，载荷计算以及非线性求解器等. 这些功能都拥有相同的接口，但不同类型计算功能的内部实现不同.通过工厂模式，可以在统一的接口下，动态添加任意多类型的计算功能而不需要修改总体流程，实现了计算功能开发和程序流程开发的分离.
3. 计算插件设计
3.1 单元计算
在非线性求解器的计算流程中，需要调用单元计算功能. 根据焊接分析的功能的需求，文中设计开发了单元计算插件. 目前添加了多种三维实体热传导单元和相应的三维实体连续体力学单元. 具体的单元计算类通过工厂模式添加. 以八节点六面体热传导单元为例，单元计算类如图2所示. 最顶层的为求解器类，其中根据单元的类型DC3D8创建相应的工厂类MDC3D8ElementCalculatorFactory，该工厂类负责创建具体的单元计算类MDC3D8ElementCalculator，该类继承自统一的单元计算接口基类MImplicitNlgElementCalculator，该基类定义了所有单元通用的操作接口，单元计算类的计算接口说明为
initialize()：初始化数据库
allocate()：分配单元数据内存
getStrain()：计算单元积分点应变/温度梯度
getInternalForce()：计算单元内力/热传导向量
getInertiaForce()：计算单元惯性力/热容向量
getPostValue()：计算单元节点场变量值
单元计算在求解器中出现在初始化，求解以及后处理结果输出这3个主要流程中. 其中初始化模块中调用initialize()，allocate()；求解模块中调用getStrain()，getInternalForce()和getInertiaForce()进行计算；后处理模块中调用getPostValue()接口外推单元节点结果. 目前已经开发了低阶四面体、低阶六面体、高阶四面体和高阶六面体共4种三维实体热传导单元和相应的4种三维实体连续体力学单元.
3.2 本构计算
在非线性求解器的计算流程中，需要调用材料计算功能. 根据焊接分析的功能的需求，文中设计开发了本构计算插件. 与单元计算类的添加类似，本构计算类根据本构类型通过工厂模式添加以热弹塑性本构计算类为例，本构计算类关系如图3所示. 本构计算类继承自统一的本构计算接口基类MImplicitNlgMaterialCalculator，本构计算类的计算接口说明为
![]()
图 3 热弹塑性本构计算类关系Figure 3. Relationship of class for therm-oplasticity constitutive calculationinitialize()：初始化数据库
allocate()：分配材料数据内存
getStress()：计算单元积分点应力/热流密度
其中getStress()在求解器的求解模块中调用.
目前已经集成了热传导、热弹性和热弹塑性等本构类型，新的本构计算也可以通过工厂设计模式实现动态扩展.
3.3 焊接相关荷载计算
3.3.1 荷载计算类
在非线性求解器的计算流程中，需要调用载荷计算功能. 根据焊接分析的功能的需求，文中设计开发了焊接相关荷载计算插件. 通过工厂模式动态添加了移动热源、表面换热荷载和表面辐射荷载等焊接相关荷载类型. 具体荷载计算类的添加是根据载荷类型，通过工厂模式动态添加，对流换热荷载计算类关系，如图4所示. 荷载计算类继承自统一的载荷计算接口基类MImplicitNlgLoadCalculator. 载荷计算类的计算接口说明为
initialize()：初始化数据库
allocate()：分配载荷数据内存
getExternalForce()：计算外载荷向量
其中getExternalForce()在求解器的求解模块中调用.
目前已经开发了体热源荷载(包括移动热源)、表面换热荷载和表面辐射荷载等荷载类型. 其中焊接移动热源可通过热源子程序的方式定义，文中开发的分析模块通过插件技术实现了对ABAQUS的用户自定义热源子程序DFLUX的动态集成，用户只需要编写DFLUX的代码并编译成动态链接库即可在SiPESC平台中进行使用.
3.3.2 热力耦合温度场映射
焊接非线性有限元分析中采用热—力顺序耦合方法，因此需要将瞬态热传导分析得出的节点温度场时程结果作为外载荷映射到力学分析中. 热分析过程的每个增量步计算收敛后调用求解器封装类的内部接口_Task_Result_OUTPUT()，将全部节点温度场结果输出1个热结果文件. 在力学分析的初始化过程中通过调用求解器封装类的内部接口_Task_Read_Result()，读入该文件并存入数据库. 力学分析增量—迭代计算时，调用求解器内部接口getTemperature()，根据当前增量步时间，对温度场数据进行线性插值得到当前增量步的节点温度场.
3.4 热力耦合求解
目前已经开发了非线性稳态热传导求解器、非线性瞬态热传导求解器和隐式非线性力学求解器.以隐式非线性静力力学分析求解器说明求解器类关系，如图5所示. 最顶层的为求解器主控流程类，其中根据求解器的类型(STATIC)创建相应的工厂类MImplicitNlgStaticSolverFactory，该工厂类负责创建具体的求解器类MImplicitNlgStaticSolver，求解器类继承自统一的求解器计算接口基类MImplicitNlgSolver，该基类定义了所有求解器通用的操作接口，即
![]()
图 5 隐式非线性静力力学分析求解器类关系Figure 5. Relationship of class for implicit nonlinear static soverinitialize()：初始化数据库
start()：开始分析步求解
restart()：通过重启动开始分析步求解
除了通用接口外，每个求解器内部还定义了一系列私有函数，用于调用单元，本构等计算模块执行操作，图5中隐式非线性静力力学分析求解器为
getForceParallel()：执行并行计算操作(单元计算)
getForceSequential()：执行串行计算操作(载荷计算)
solve()：执行线性方程组求解
updateConfiguration()：更新构型
converge()：执行收敛操作.
4. 数值算例
4.1 算例说明
为验证分析模块对焊接全过程的数值仿真效果，建立空心圆筒与带孔方形板沿圆筒外侧焊接的算例进行分析并与商业软件ABAQUS进行对比，模型及网格划分，如图6所示. 焊缝长度为1/4圆周. 热分析过程为非线性瞬态热传导分析，随温度变化的材料参数如表1所示；模型采用八节点六面体单元划分，共有
35568 个单元，45296 个节点. 中间焊缝处施加45º倾角的双椭球移动热源；外表面有环境温度20 ℃的对流换热和表面热辐射；初始温度为20 ℃，分析时长为20 s，时间步长为0.005 s，共4000 步. 作为对比，ABAQUS软件中采用DC3D8单元，为了保证对比的合理性，两者的非线性收敛残差均为相对温度变化0.000001 、相对热流变化0.000001 .表 1 热分析过程材料参数Table 1. Material parameters for thermal analysis process温度
T/℃热传导系数
K/(W·m−1·K−1)热容系数
C/(J·kg−1·K−1)0 51.9 468.9 200 48.1 510.8 400 49.1 586.2 800 24.7 619.6 1200 29.7 653.1 静力分析过程为热弹塑性，随温度变化的材料参数中，屈服应力 σy为355 MPa，其他参数如表2所示. 方板两侧施加3个方向的位移约束，如图7所示. 初始温度为20 ℃，分析时长为20 s，时间步长为0.01 s，共2000步. 作为对比，ABAQUS软件中采用C3D8单元. 为了保证对比的合理性，两者的非线性收敛残差均为相对位移变化0.005、相对内力变化0.01.
表 2 静力分析过程材料参数Table 2. Material parameters for static analysis process温度
T/℃弹性模量
E/GPa热膨胀系数
α/℃−1强化切线模量
Et/GPa0 209 0.00001159 7.705 250 207 0.00001232 7.702 500 202 0.00001309 7.695 750 196 0.00001371 7.686 1000 186 0.00001418 7.670 4.2 结果对比
4.2.1 热过程结果对比
ABAQUS与SiPESC的温度云图对比，如图8所示. ABAQUS计算得到的温度最大值为
1080.53479 ℃，SiPESC计算得到的温度最大值为1080.54000 ℃，两者偏差为0.000482 %；ABAQUS计算得到的温度最小值为19.99789 ℃，SiPESC计算得到的温度最小值为19.99790 ℃，两者偏差为0.00005 %. 324号节点(温度最大值点)温度时程曲线，如图9所示. SiPESC与ABAQUS时程曲线基本吻合. 热过程分析的热流结果对比，如图10所示. 热流的云图吻合良好，ABAQUS计算得到的热流最大值为9.93718 × 104 W/m2，SiPESC计算得到的热流最大值为9.93713 × 104W/m2，两者偏差为0.000503 %，偏差非常小.![]()
图 8 SiPESC平台与ABAQUS的温度云图对比Figure 8. Comparison of SiPESC with ABAQUS temperature cloud map. (a) SiPESC; (b) ABAQUS![]()
图 9 324号节点温度时程曲线对比Figure 9. Comparison of temperature time-history curves for node 324![]()
图 10 SiPESC平台与ABAQUS的热流云图对比Figure 10. Comparison of SiPESC with ABAQUS heat flux cloud map. (a) SiPESC; (b) ABAQUS4.2.2 力过程结果对比
ABAQUS与SiPESC的位移云图对比，如图11所示. ABAQUS计算得到的位移最大值为
0.04336 m，SiPESC计算得到的位移最大值为0.04335 m，两者偏差为0.0231 %.3768 号节点(位移最大值点)位移时程曲线，如图12所示. SiPESC与ABAQUS时程曲线基本吻合.![]()
图 11 SiPESC平台与ABAQUS的位移云图对比Figure 11. Comparison of SiPESC with ABAQUS displacement cloud map. (a) SiPESC; (b) ABAQUS![]()
图 123768 号节点位移时程曲线对比Figure 12. Comparison of displacement time history curves for node3768 Mises应力结果对比，如图13所示. 可以看出Mises应力的云图吻合良好. ABAQUS计算得到的最大值为692.2 MPa，SiPESC计算得到的最大值为692.7 MPa，两者偏差为
0.0722 %；ABAQUS计算得到的最小值为1.934 MPa，SiPESC计算得到的最小值为1.935 MPa，两者偏差为0.0517 %，结果偏差较小.![]()
图 13 SiPESC平台与ABAQUS的Mises应力云图对比Figure 13. Comparison of SiPESC with ABAQUS Mises stress cloud map. (a) SiPESC; (b) ABAQUSABAQUS与SiPESC的等效塑性应变云图对比，如图14所示. SiPESC和ABAQUS计算得到的等效塑性应变最大值均为
0.04544 ，20013号节点(等效塑性应变最大值点)等效塑性应变时程曲线，如图15所示. SiPESC与ABAQUS时程曲线基本吻合.![]()
图 14 SiPESC平台与ABAQUS的等效塑性应变云图对比Figure 14. Comparison of SiPESC with ABAQUS equivalent plastic strain cloud map. (a) SiPESC; (b) ABAQUS![]()
图 15 20013号节点等效塑性应变时程曲线对比Figure 15. Comparison of equivalent plastic strain time history curves for node 200135. 结论
(1)基于集成计算仿真平台SiPESC的开放式有限元分析软件SiPESC.FEMS，研发了焊接过程有限元分析模块，支持多种热单元和结构单元类型；满足多种焊接热源模型，对ABAQUS的用户自定义热源子程序动态集成；支持多种非线性传热边界条件(换热、辐射等)； 支持多种非线性力学材料本构模型(热弹性、热弹塑性等)；可模拟多道焊接过程分析程序及复杂焊接过程；程序具备可扩展性，可根据需求进行功能及算法扩展；焊接全过程的数值仿真(热源施加、冷却等).
(2)通过焊接筒的数值算例与目前广泛应用的CAE商业软件ABAQUS进行分析对比，焊接热过程分析中温度最大值偏差为
0.000482 %、热流最大值偏差为0.000503 %，焊接静力分析过程中位移最大值偏差为0.0231 %、Mises应力最大值偏差为0.0722 %、等效塑性应变最大值相同. 可以看出，该焊接分析模块的计算精度ABAQUS基本一致，验证了该焊接模块计算的有效性及解决工程实际问题的能力. -
![]()

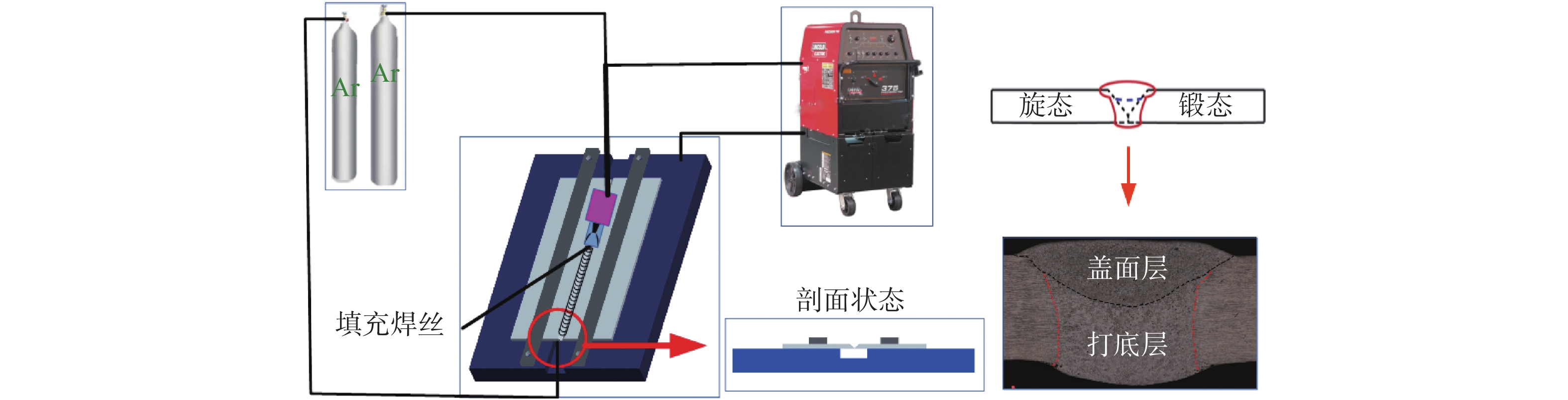

图 2 旋-锻态接头的微观组织
Figure 2. Microstructure of spun-forged joint. (a) WZ of forged side; (b) FZ of forged side; (c) HAZ of forged side; (d) WZ of spinning side; (e) FZ of spinning side; (f) HAZ of spinning side
![]()
图 3 旋-锻态接头的再结晶分布图及晶界分布图
Figure 3. Recrystallization and grain boundary distribution of spun-forged joint. (a) recrystallization of the bottom layer; (b) grain boundary distribution of the bottom layer; (c) recrystallization of the top layer; (d) grain boundary distribution of the top layer
![]()
图 4 旋、锻态母材及接头局域的KAM图
Figure 4. KAM map of base metal and joint in forged and spinning state. (a) BM of forged side; (b) FZ of forged side; (c) WZ of forged side; (d) BM of spinning side; (e) FZ of spinning side; (f) WZ of spinning side
![]()

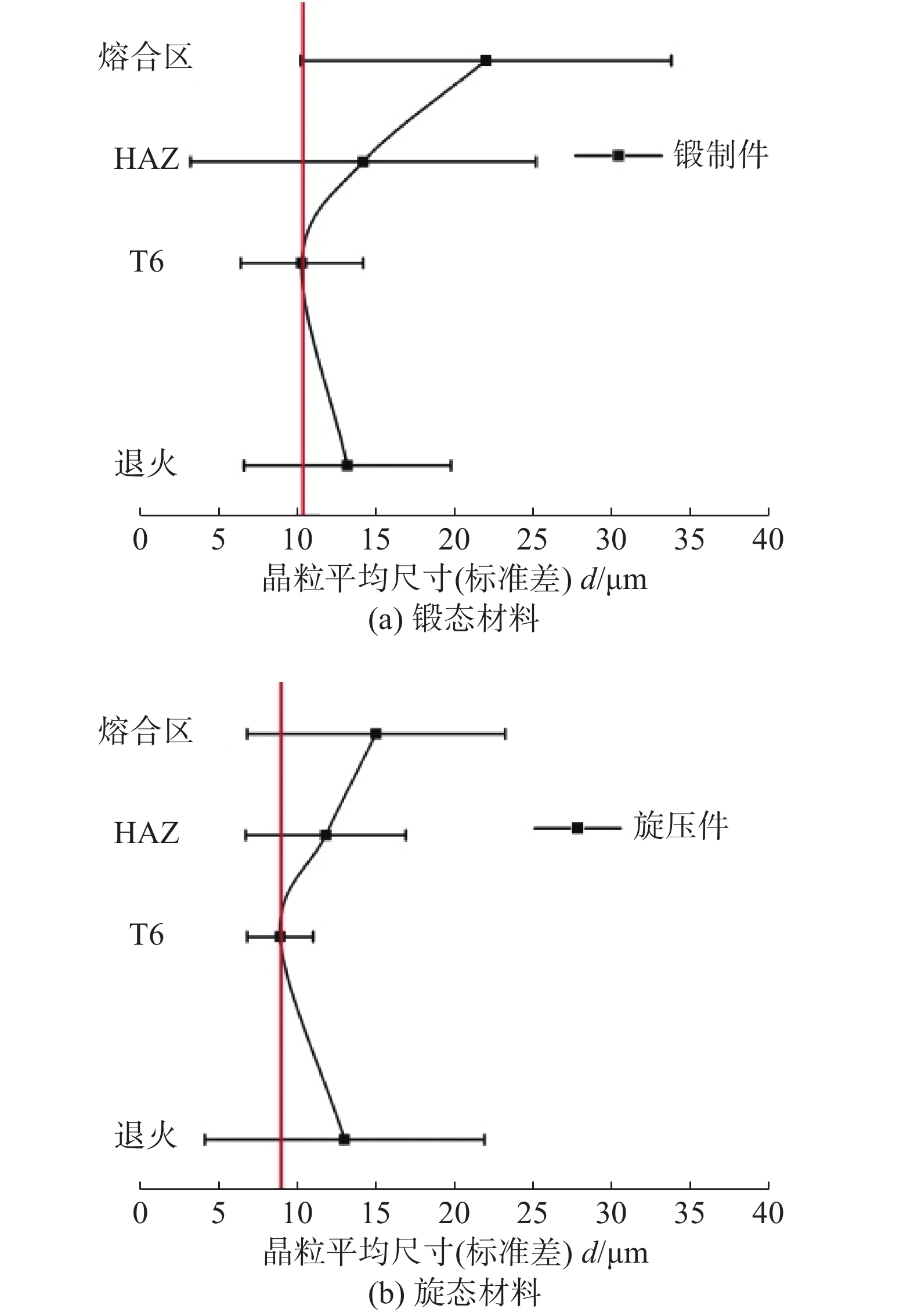

图 5 SD2195旋、锻态材料晶粒尺寸及变化过程
Figure 5. Grain size and evolution of SD2195. (a) forged state; (b) spinning state
![]()
图 6 旋-锻态接头维氏硬度分布
Figure 6. Vickers hardness distribution of spun-forged joints. (a) location for the hardness tests; (b) hardness test results
![]()
图 7 熔合区和热影响区断口形貌
Figure 7. Fracture morphology of FZ and HAZ. (a) FZ of the bottom layer; (b) FZ of the top layer; (c) HAZ
表 1 SD2195铝锂合金主要化学成分(质量分数，%)
Table 1 Main chemical compositions of the SD2195 Al-Li alloy
Cu Mn Mg Ag Si Fe Zr Li Al 3.80 0.000 6 0.45 0.30 0.066 0.035 0.12 0.86 余量
下载: 导出CSV
表 2 焊丝的主要化学成分(质量分数，%)
Table 2 Main chemical compositions of welding wire
Cu Si Ti Zr Fe Mn Ag Al 6.44 0.28 0.35 0.26 0.080 0.001 1 0.35 余量
下载: 导出CSV
表 3 SD2195铝锂合金旋、锻态母材力学性能
Table 3 Mechanical properties of SD2195 Al-Li alloy in spinning and forged states
材料状态 抗拉强度Rm/MPa 屈服强度ReL/MPa 断后伸长率A(%) 锻制板-T6 495 422 9.5 旋压板-T6 490 437 6.5
下载: 导出CSV
表 4 SD2195铝锂合金不同成形状态母材微结构特征量的统计对比
Table 4 Statistics and comparison of microstructure features of SD2195 Al-Li alloy in different forming states
材料状态 再结晶晶粒比例δ1(%) 亚结构晶粒比例δ2(%) 变形晶粒比例δ3(%) 小角度晶界比例δ4(%) 平均晶粒尺寸(标准差)d/μm 锻制板-T6 16.5 7.1 76.4 30.1 10.3(3.9) 旋压板-T6 7.1 0.3 92.6 33.6 8.9(2.1) 轧板- T6(对比) 6.1 13.2 80.7 25.4 12.5(8.9)
下载: 导出CSV
表 5 旋-锻态接头微结构特征量统计
Table 5 Statistics of microstructural characteristics of spun-forged joint
材料状态/表征位置 再结晶晶粒比例δ1(%) 亚结构晶粒比例δ2(%) 变形晶粒比例δ3(%) 小角度晶界比例δ4(%) 平均晶粒尺寸(标准差)d/μm 旋侧-母材(HAZ) 23.9 5.2 60.9 22.3 11.8(6.8) WM(均值) 51.3 42.3 6.5 6.4 22.5(9.9) FZ(均值) 41.6 10.9 47.5 24.5 16.2(8.2) 锻侧-母材(HAZ) 18.9 9.4 71.7 27.5 15.4(9.4) WM(均值) 29.9 59.9 10.3 7.8 24.9(9.9) FZ(均值) 35.3 37.2 27.6 29.1 22.6(10.7)
下载: 导出CSV
表 6 旋-锻态接头力学性能及与母材的对比
Table 6 Mechanical properties of the spun-forged joint and comparison with base metal
接头/材料状态 抗拉强度Rm/MPa 抗拉强度均值 $\overline {{R_{\rm{m}}}} $ /MPa断后伸长率A(%) 断后伸长率均值 $\overline A $ (%)备注 旋-锻态接头 341 339 8.0 7.3 1号试样，断裂于锻侧HAZ 338 6.0 2号试样，断裂于锻侧熔合线 337 8.0 3号试样，断裂于旋侧HAZ 旋态母材(对比) 475 6.5 3个试样均值 锻态母材(对比) 495 9.5 3个试样均值
下载: 导出CSV
-
[1] Gupta R, Nayan N, Nagasireesha G, et al. Development and characterization of Al-Li alloys[J]. Materials Science and Engineering: A, 2006, 420(1): 228 − 234.
[2] Kostrivas A, Lippold J C. Weldability of Li-bearing aluminum alloys[J]. International Materials Reviews, 1999, 44(6): 217 − 237. doi: 10.1179/095066099101528289
[3] Fielding Paul S, Gorge J. Aluminum-lithium for aerospace[J]. Advanced Materials and Processes, 1996, 150(10): 2 − 24.
[4] Jiang Xunyan, Cheng Donghai, Chen Yiping, et al. The superplastic deformation of electron beam welded aluminum lithium alloy[J]. China Welding, 2018, 27(1): 41 − 45.
[5] 李杨. 分级时效工艺对2195铝锂合金拉伸性能的影响[D]. 哈尔滨: 哈尔滨工业大学, 2009. Li Yang. The effect of graded aging process on the tensile properties of 2195 Al-Li alloy[D]. Harbin: Harbin Institute of Technology, 2009.
[6] 马云龙, 杨子奇, 李劲风. 2195铝锂合金摩擦搅拌焊接头组织与腐蚀行为[J]. 焊接学报, 2019, 40(10): 142 − 147. Ma Yunlong, Yang Ziqi, Li Jinfeng. Microstructure and corrosion behavior of friction stir welded joints of 2195 Al-Li alloy[J]. Transactions of the China Welding Institution, 2019, 40(10): 142 − 147.
[7] 赵云鹏, 曾福明, 周志勇, 等. 新型铝合金的发展及其在密封舱结构上的工程应用[J]. 载人航天, 2016, 22(3): 302 − 307. doi: 10.3969/j.issn.1674-5825.2016.03.005 Zhao Yunpeng, Zeng Fuming, Zhou Zhiyong, et al. Development of new aluminum alloy and its engineering application in sealed cabin structure[J]. Manned Spaceflight, 2016, 22(3): 302 − 307. doi: 10.3969/j.issn.1674-5825.2016.03.005
[8] 陆正萍. 喷射成形超高强度铝合金搅拌摩擦焊接头组织性能研究[D]. 镇江: 江苏科技大学, 2015. Lu Zhengping. Research on microstructure and properties of spray formed ultra-high strength aluminum alloy friction stir welded joints[D]. Zhenjiang: Jiangsu University of Science and Technology, 2015.
[9] 罗传光, 李桓, 马飞, 等. 喷射成形2195铝锂合金封头旋压及焊接试验研究[J]. 天津大学学报, 2020, 53(8): 803 − 808. Luo Chuanguang, Li Huan, Ma Fei, et al. Spinning and welding test investigation of shell cover of spray-formed 2195 Al-Li alloy[J]. Journal of Tianjin University, 2020, 53(8): 803 − 808.
[10] Brooks R G, Moore C, Leatham A G, et al. The Osprey process[J]. Powder Metallurgy, 1977, 20(2): 100 − 102. doi: 10.1179/pom.1977.20.2.100
[11] Mathur P, Apelian D, Lawley A. Analysis of the spray deposition process[J]. Acta Metallurgica, 1989, 37(2): 429 − 443. doi: 10.1016/0001-6160(89)90227-7
[12] 于福胜. 运载火箭贮箱材料2195铝锂合金焊接性研究[D]. 天津: 天津大学, 2017. Yu Fusheng. Study on weldability of 2195 Al-Li Alloy for carrier rocket tank[D]. Tianjin: Tianjin University, 2017.
[13] Zhang Yuhui, Li Huan, Luo Chuanguang, et al. Effects of filler wires on the microstructure and mechanical properties of 2195-T6 Al-Li alloy spray formed by TIG welding[J]. Materials, 2019, 12(21): 3559. doi: 10.3390/ma12213559
[14] Zhai T, Wilkinson A J, Martin J W. A crystallographic mechanism for fatigue crack propagation through grain boundaries[J]. Acta Materialia, 2000, 48(20): 4917 − 4927.
[15] Jin Y J, Lu H, Yu C, et al. Study on grain boundary character and strain distribution of intergranular cracking in the CGHAZ of T23 steel[J]. Materials Characterization, 2013, 84(10): 216 − 224.
[16] Zhang Z F, Wang Z G. Comparison of fatigue cracking possibility along large- and low-angle grain boundaries[J]. Materials Science & Engineering A, 2000, 284(1): 285 − 291.
[17] Kamaya M, Fonseca J Q D, Li L M, et al. Local plastic strain measurement by EBSD[J]. Applied Mechanics and Materials, 2007, 7: 173 − 179.
[18] 彭大暑. 金属塑性加工原理[M]. 长沙: 中南大学出版社, 2004. Peng Dashu. Principles of metal plastic processing[M]. Changsha: Central South University Press, 2004.
