Vacuum diffusion welding of TC4 titanium alloy and 316L stainless steel with AlCoCrNiCuAg high-entropy alloy powder interlayer
-
摘要:
钛/钢扩散焊复合构件在航空航天高端制造领域有着广阔的应用前景，然而界面脆性金属间化合物是导致其接头性能劣化的主要原因，文中设计了具有液相分离特征的AlCoCrNiCuAg高熵合金粉末中间层，通过形成部分液相降低了依靠单一塑性变形对连接界面组织性能产生的不良影响，研究了在不同焊接温度作用下AlCoCrNiCuAg高熵合金中间层对TC4钛合金和316L不锈钢真空扩散接头界面组织和力学性能的影响规律.结果表明，接头典型界面结构为α-Ti + β-Ti/β-Ti/β-Ti + Ti(Fe,Ni) + Ti2Ni/Ti(Fe,Ni)/TiFe2 + Fe2Cr5Ti17/ Fe2Cr5Ti17 + λ-(Fe,Cr)2Ti + α-Fe/γ-Fe.随着焊接温度的升高，与TiFe2反应层相邻的Ti(Fe,Ni)、α-Fe等反应层厚度逐渐增加，同时接头孔洞等缺陷大幅减少，扩散焊接头抗剪强度在二者协同作用下逐渐升高，在1 010 ℃ /30 min时达到最大181 MPa.高熵合金中间层抑制了接头中TiFe2等脆性金属间化合物的产生，促进了韧性(Fe, Ni)固溶相的形成，实现了钛/钢的可靠连接.
-
关键词:
- 高熵合金 /
- 钛合金/不锈钢异质金属 /
- 真空扩散焊 /
- 微观组织演变 /
- 力学性能
Abstract:Titanium/steel composite components by diffusion welding have a broad application prospect in advanced aerospace manufacturing. The IMCs are the main reason for the deterioration of the joint performance. AlCoCrNiCuAg high-entropy alloy powder interlayer with liquid phase separation was designed. By forming parts of the liquid phase, the adverse influence of single plastic deformation on the microstructure and mechanical properties of the interface was reduced. The effect of AlCoCrNiCuAg high-entropy alloy powder interlayer on the interfacial microstructure and mechanical properties of the joints between TC4 titanium alloy and 316L stainless steel by diffusion welding at different temperatures was investigated. The results show that the typical interfacial microstructure of the joints is α-Ti + β-Ti/β-Ti/β-Ti + Ti(Fe,Ni) + Ti2Ni/Ti(Fe,Ni)/TiFe2 + Fe2Cr5Ti17/ Fe2Cr5Ti17 + λ-(Fe,Cr)2Ti + α-Fe/γ-Fe. As the welding temperature increases, the thickness of Ti(Fe,Ni) and α-Fe adjacent to the TiFe2 reaction layer increases, and the defects at the joint pores are reduced. The shear strength of the joints by diffusion welding exhibits an increasing trend under the synergistic action, and the highest shear strength reaches 181 MPa at 1 010 °C for 30 min. The high-entropy alloy powder interlayer inhibits the generation of TiFe2 and other brittle IMCs and promotes the formation of the (Fe,Ni) solid solution phase, achieving a sound bonding between titanium and steel.
-
0. 序言
钛合金密度低、比强度高，具有良好的耐蚀性和优良的生物相容性[1-2]，在航空飞行器、万米潜深器以及能源装备等领域得到了广泛的应用[1,3]. 为有效地满足结构部件的轻量化及服役安全需求，相关学者探究了TC4钛合金电子束焊(EBW)[4]、钨极氩弧焊(TIG)[5]及线性摩擦焊[6]等工艺，开展了微观组织分析，并测试了相关力学性能及疲劳性能[7-11].
Cheng等人[8]针对一种新型近α钛合金EBW接头开展了焊后热处理研究，发现退火态接头的多处颈缩和高应变速率敏感指数导致其拉伸性能显著降低；Long等人[9]发现对于高强Ti-55531合金激光焊接头，焊后热处理使焊缝分布着更多细脆的α'相，进而显著提升了抗拉强度； 杨武林和许良等人[10-11]针对TC4钛合金接头疲劳性能开展了研究，发现TC4钛合金薄板激光焊接头疲劳强度在低应力水平时高于母材，在高应力水平时，其疲劳强度低于母材；同时，斜焊缝TC4激光焊接头疲劳强度显著高于直焊缝接头；对于TC4钛合金EBW焊接头，Fu等人[12]开展了微观组织及疲劳性能研究，结果表明振荡电子束焊接头的疲劳性能优于普通电子束焊接头，在高应力水平时疲劳强度可与TC4母材疲劳强度接近；对于高速列车用钛合金焊接构架，习文顺等人[3]基于线性累积损伤评估认为，在相同级别载荷作用下TIG焊TC4钛合金构架疲劳寿命可达到S355耐候钢的2倍. 可以看出，钛合金焊接接头微观组织、力学性能和疲劳性能得到了充分关注，现有焊接工艺已能实现钛合金连接. 然而对于钛合金结构安全服役而言，钛合金接头韧性是至关重要的性能指标，尤其断裂韧性，其反映着含裂纹钛合金接头在载荷作用下抵抗断裂的能力.
针对TC4钛合金较为常见的EBW焊和TIG焊接头焊缝、热影响区和母材，开展了系统的断裂韧性测试；采用光学显微镜(OM)、扫描电子显微镜(SEM)和电子背散射衍射(EBSD)分析技术对比分析了两种接头不同区域微观组织与断裂韧性值的对应关系，为改善焊缝韧性、调控TC4焊接接头微观组织奠定了基础.

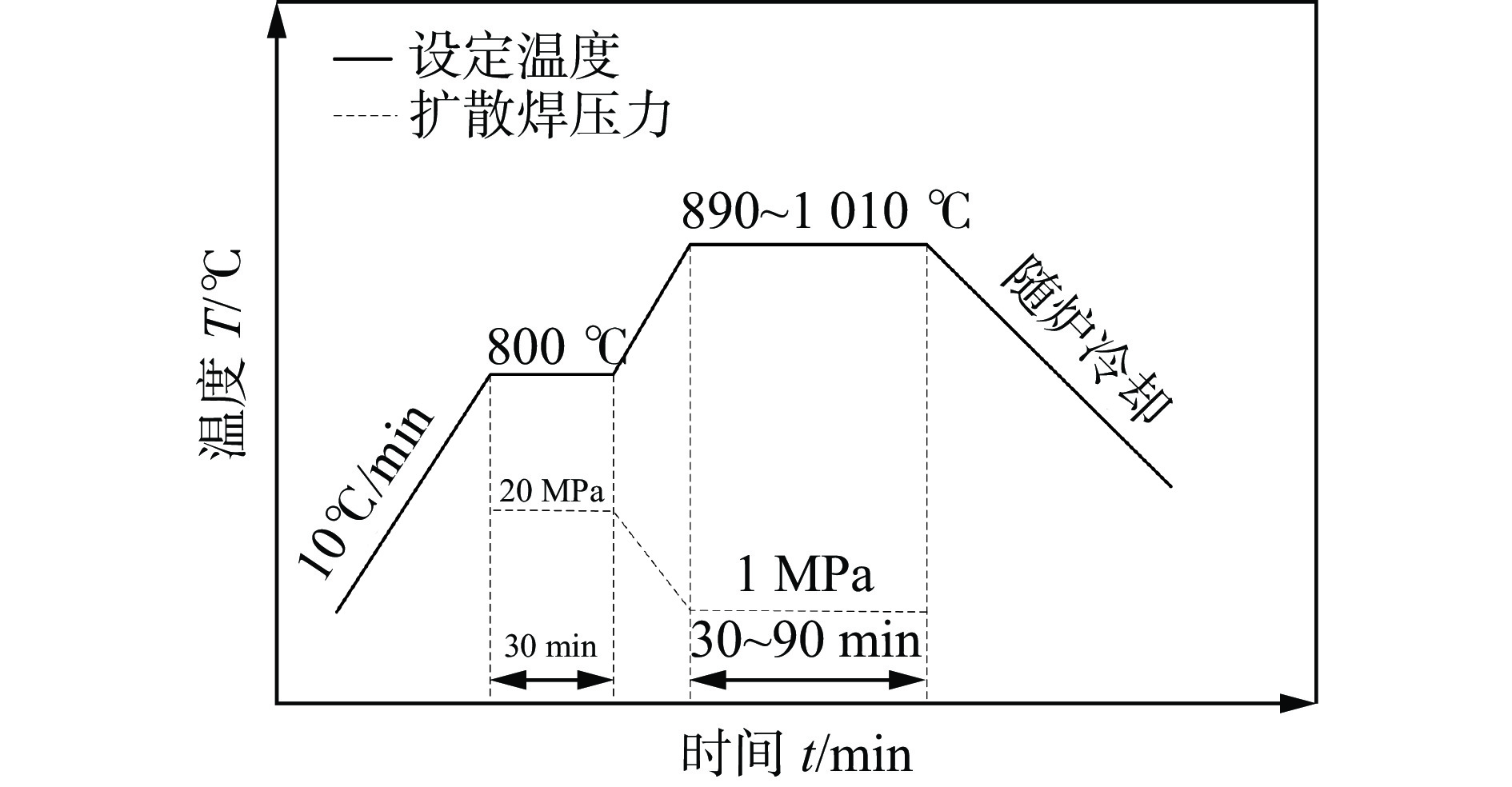

1. 试验方法
试验所用材料为商用TC4钛合金，力学性能如表1所示. 针对TC4钛合金焊接接头开展断裂韧性CTOD测试，采用EBW焊和TIG焊两种焊接工艺制备了钛合金焊接接头. 其中真空电子束焊平板对接接头母材试板尺寸为300 mm × 200 mm × 20 mm，采用扫描式焊接；氩弧焊所采用的单侧母材试板尺寸为300 mm × 150 mm × 20 mm，预先制备X形坡口对接焊，坡口夹角90°，填充焊丝材料采用ERTi-9，力学性能见表1，直径1.2 mm，保护气体为99.99%氩气，两种焊接方法所用工艺参数分别如表2和表3所示.
表 1 TC4钛合金板材及填充焊丝的力学性能Table 1. Mechanical properties of TC4 titanium alloy plate and filled wire材料 屈服强度ReL/MPa 抗拉强度
Rm/MPa断后伸长率
A(%)弹性模量
E/GPa泊松比
νTC4 882 919 9.6 120 0.3 ERTi-9 550 742 14.5 110 0.3 表 2 电子束焊工艺参数Table 2. EBW welding parameters电压
U/kV聚焦电流
Ia/mA电子束流
Ib/mA焊接速度
v /(mm·min−1)60 2 370 26 500 表 3 氩弧焊工艺参数Table 3. TIG welding parameters电弧电压
U/V焊接电流
I/A焊接速度
v /(mm·min−1)送丝速度vs/(mm·min−1) 层间温度T/℃ 9.8 200 100 900 50 采用Kroll 试剂(HF∶HNO3∶H2O=3∶5∶100)对两种TC4钛合金接头进行腐蚀，使用ZEISS Smartzoom5显微镜对接头横截面形貌进行观察，如图1所示，两种接头的焊缝质量良好，无焊接缺陷.
![]()
图 1 两种接头横截面宏观形貌Figure 1. Cross-section macro-morphologies of two kinds of welded joints. (a) EBW; (b) TIG选取两种接头焊缝、热影响区和母材为测试对象，根据ISO12135—2021标准开展了20，0，−20，−40 ℃环境下的CTOD断裂韧性试验[13]. 测试采用三点弯曲标准试样，焊缝及母材试样缺口方向为贯穿厚度，试样尺寸如图2a所示；热影响区试样缺口方向为表面缺口，试样尺寸如图2b所示. 试验计算CTOD值(δc)，每个区域测试3个样品，计算式为
![]()
图 2 CTOD试样尺寸(mm)Figure 2. Specimen size for CTOD measurement. (a) through-thickness notched specimen; (b) surface-notched specimen$$ \begin{split} \delta_{\mathrm{c}}=&\left[\left(\frac{S}{W}\right) \frac{F}{\left(B^2 \cdot W\right)^{0.5}} \cdot g_1\left(\frac{a_0}{W}\right)\right]^2 \cdot \frac{1-v^2}{m R_{{\rm{p 0.2}}} E}+\\&\tau \cdot \frac{0.43\left(W-a_0\right)}{0.43 W+0.57 a_0} \cdot V_{\rm{p}} \end{split} $$ (1) 式中：S为跨距；F为最大载荷；B为试样厚度；W为试样宽度；a0为原始裂纹长度；ν为泊松比；Rp0.2为屈服强度；E为弹性模量；Vp为裂尖张开位移中的塑性部分；g1是与a/W相关的计算量；m和τ是与材料屈强比相关的计算量.
采用HV-1000B(100 gf，加载15 s)数字维氏硬度仪进行了硬度测试，测试位置如图1虚线所示. 利用扫描电子显微镜(SEM, JSM-7800)观察了CTOD试样断口形貌以判断断裂模式.
2. 试验结果与分析
2.1 断裂韧性试验结果分析
2.1.1 EBW焊接头断裂韧性测试结果分析
以20 ℃条件为例，图3展示了该温度下TC4钛合金EBW焊接头不同区域位置CTOD试验载荷-位移曲线，相较于结构钢材CTOD测试结果[14]，钛合金试样在受力过程中很快发生失效；韧性较好区域，试样的CTOD缺口张开位移上升. 取CTOD试件断口进行测量，根据ISO12135—2021有效性判定要求，试验的结果均有效，表4为钛合金EBW焊接头各区域CTOD值计算结果. 可以看到，对于钛合金EBW焊接头不同区域而言，CTOD值随着温度下降变化较小，相较于钛合金母材，钛合金EBW接头焊缝区域断裂韧性相对较低；而热影响区的CTOD值在20 ℃条件下相对较高，随着温度的降低，与TC4钛合金母材CTOD值相近.
![]()
图 3 20 ℃钛合金接头CTOD载荷-位移曲线Figure 3. Load-displacement curves for the titanium alloy EBW and TIG joint at 20 ℃2.1.2 TIG焊接头断裂韧性测试结果分析
如图3所示，相较于钛合金母材，TIG焊接头焊缝区和热影响区试样的CTOD缺口张开位移更大. 根据试件断口测量判定，测试结果均有效，各区域不同温度下的CTOD值计算结果如表5所示.可以看到，钛合金TIG焊接头不同区域的CTOD值随着温度下降波动性相对较大. 在4种温度下，TIG焊接头焊缝金属和热影响区的CTOD值均高于TC4钛合金母材的CTOD值；相较之下，钛合金TIG焊接头焊缝的断裂韧性最佳.
表 4 TC4钛合金电子束焊接头CTOD值(mm)Table 4. CTOD of TC4 titanium alloy EBW joint温度T/℃ 焊缝 热影响区 母材 20 0.02 0.02 0.04 0.07 0.08 0.08 0.06 0.06 0.06 0 0.02 0.03 0.03 0.04 0.04 0.05 0.07 0.04 0.04 −20 0.02 0.02 0.03 0.04 0.04 0.03 0.04 0.03 0.02 −40 0.03 0.02 0.02 0.05 0.04 0.03 0.04 0.03 0.04 表 5 TC4钛合金氩弧焊接头CTOD值(mm)Table 5. CTOD of TC4 titanium alloy TIG joint温度T/℃ 焊缝 热影响区 母材 20 0.17 0.19 0.16 0.10 0.09 0.10 0.06 0.06 0.06 0 0.21 0.07 0.21 0.13 0.09 0.05 0.07 0.04 0.04 −20 0.18 0.14 0.17 0.08 0.05 0.05 0.04 0.03 0.02 −40 0.12 0.12 0.16 0.10 0.05 0.09 0.04 0.03 0.04 2.1.3 钛合金接头断裂韧性对比分析
图4为TC4钛合金EBW焊和TIG焊接头不同区域、不同温度的CTOD测试结果对比. 整体而言，TC4钛合金TIG焊接头各区域的断裂韧性优于EBW焊接头，且优于TC4钛合金母材断裂韧性.
![]()
图 4 钛合金接头CTOD值对比Figure 4. Comparison of CTOD values for titanium alloy EBW and TIG joints在4种温度下，钛合金TIG焊接头焊缝金属的CTOD值高于EBW焊接头焊缝处测得的CTOD值. 氩弧焊焊缝金属位置测得的CTOD最高值可以超过0.2 mm，电子束焊焊缝位置测得的CTOD值最高仅为0.04 mm.
对于钛合金接头热影响区而言，TIG焊接头测得的CTOD值高于EBW焊接头热影响区的CTOD值，TIG焊接头热影响区的CTOD值可达0.13 mm，而EBW焊接头热影响区CTOD值最高仅为0.08 mm.
20 ℃条件下TC4钛合金母材、EBW焊缝及TIG焊缝CTOD试样裂纹扩展区断口如图5所示. 可以看到，相较于母材试样断口，TIG焊缝CTOD试样断口呈现更多的韧断特征，对应着更高的断裂韧性值；相同条件下，EBW焊缝CTOD试样的典型断口较为平缓，脆断特征更为明显，对应于较低的断裂韧性值.
![]()
图 5 CTOD试样断口形貌Figure 5. Crack-tip fracture morphologies of specimens after CTOD tests. (a) base metal; (b) EBW weld seam; (c) TIG weld seam2.2 钛合金接头硬度测试
针对TC4钛合金EBW焊接头截面上部(L1)、中部(L2)、下部(L3) 3个位置以及TIG焊接头上部(L4)、中部(L5)进行了显微硬度测量，测试位置分布如图1所示.
硬度测试结果如图6所示，可以看到，TC4钛合金EBW焊接头焊缝区域硬度值显著地高于母材；同时电子束焊接过程导致钛合金接头热影响区硬度出现一定程度的降低. 由于EBW焊接头焊缝较为细长，热输入较小，焊缝和热影响区硬度变化分布范围随之较窄.与EBW焊接头硬度分布不同，TC4钛合金TIG焊接头焊缝区域硬度值显著低于母材硬度值，而其热影响区硬度值则与母材较为相近，如图6b所示.
2.3 显微组织观察
借助OM和EBSD技术，针对TC4钛合金母材及两种接头焊缝区域进行了显微组织观测(图7). 由图7a可见，所用TC4钛合金为少量等轴初生α相和层片状(α + β)相组成的双态组织，其中暗色区为晶间β相，分布均匀，可观察到含有α相的β相转变组织，亮色区为α相，这种具有两相特征相结合的层片状组织有利于提高TC4钛合金母材的断裂韧性. 如图7a所示，TC4钛合金EBW接头焊缝区存在大量板条状α相以及细针状马氏体相；而TIG焊接头焊缝具有高比例贯穿生长的典型网篮状α相组织，相互交错分布.
![]()
图 7 TC4钛合金接头微观组织Figure 7. Microstructure of TC4 titanium alloy joints. (a) OM; (b) EBSD inverse pole figure maps; (c) grain boundary misorientation distribution图7b分别是TC4母材、EBW以及TIG焊缝的EBSD反极图(IPF)，可以看到，TC4母材的晶粒尺寸最小，表现出柱状晶和等轴晶相结合的组织特征；由于凝固过程中过冷度较大，EBW焊缝组织特征为典型的高长宽比枝晶以及细针状晶粒，晶粒尺寸较大；TIG焊缝较EBW晶粒更为细小，在较小过冷度下形成了相互贯穿生长的网篮状组织. 针对TC4母材、EBW以及TIG焊缝晶界统计分布可见，TC4母材、EBW以及TIG大角度晶界占比分别是61.2%，89.1%和96.4%，其中TIG焊试样具有最高的大角度晶界占比.
3. 分析与讨论
已有研究表明，金属材料及接头的韧性与组织形貌、晶粒尺寸、析出相等因素有关[14]. 钛合金作为典型的高屈强比材料，其焊接接头断裂韧性更与微观组织形貌紧密相关.
通过对4种温度条件下CTOD测试结果可知，TC4钛合金断裂韧性值显著低于常用的低合金钢，这是由其α和β双相组织所决定的；相较于低合金钢所包含的高韧性铁素体组织，TC4钛合金α相与β相的断裂韧性较差，同等情况下，α相和β相的形貌及排列方式进一步影响着钛合金及其接头局部区域的断裂韧性.
对于电子束焊接头而言，由于受到高能束热源作用，焊缝区呈现为细针状柱状晶结构，显微硬度值随之升高，与母材显著不同. 由于EBW焊熔池温度显著高于β相转变温度，随着焊缝金属快速冷却，初始高温β相未能转变为α相，而在晶粒内部发生了β相向与α相晶体结构相同的马氏体转变；如图7a所示，TC4钛合金EBW焊缝组织主要由残存的高温β相晶粒和其中均匀分布的针状α相以及细长的针状马氏体所组成. 尽管针状α相具有相对较好的韧性，可提高钛合金EBW焊缝的断裂韧性，但较高比例针状马氏体的存在严重恶化EBW焊缝金属韧性，进而导致其CTOD值较TC4母材有所降低.
与EBW焊缝不同的是，TC4钛合金TIG焊缝组织中的马氏体含量占比较少，进而焊缝区域硬度较母材有所降低. 由于钛合金TIG焊缝冷却相对较慢，其中α相充分长大，进而变宽、变短，利于互相交错，并形成了韧性更佳的网篮状组织，如图7c所示. 网篮状α相和更少的马氏体含量促使TC4钛合金焊缝在相同环境温度条件下韧性更佳. 此外TIG焊缝具有最高比例的大角度晶界，裂纹越过大角度晶界需要更大的驱动力，进而提高了TIG焊接头的断裂抗性.
4. 结论
(1) 相较于已报道的低合金钢断裂韧性测试数值，TC4钛合金CTOD值略低. 在相同环境温度下，TC4钛合金TIG焊接头各区域的断裂韧性优于母材断裂韧性，EBW焊接头焊缝断裂韧性值低于母材.
(2) TC4钛合金EBW焊接头断裂韧性随温度的降低变化较小，环境温度对钛合金TIG焊接头断裂韧性影响较为显著.
(3) TC4钛合金接头断裂韧性与局部微观组织紧密相关. TIG焊缝网篮状α相和较少比例马氏体的显微组织以及较大的大角度晶界占比导致其断裂韧性较母材有所提高；EBW焊缝中针状马氏体组织导致其断裂韧性较差.
-
![]()
图 1 丝网印刷后的试样
Figure 1. sample screen-printed. (a) surface morphologies; (b) macro image
![]()
图 3 AlCoCrNiCuAg 高熵合金铸锭微观组织
Figure 3. Microstructure of AlCoCrNiCuAg HEA ingot. (a) low-magni fication image of the ingot; (b) magnified image of zone b in 3(a); (c) magnified image of zone c in 3(b); (d) magnified image of zone d in 3(b)
![]()
图 4 AlCoCrNiCuAg 高熵合金铸锭元素分布情况
Figure 4. Elemental distribution of AlCoCrNiCuAg HEA ingot. (a) BEI; (b) Al; (c) Ag; (d) Co; (e) SEI; (f) Cr; (g) Cu; (h) Ni
![]()
图 5 AlCoCrNiCuAg高熵合金粉末
Figure 5. AlCoCrNiCuAg HEA powder. (a) DSC curves; (b) XRD patterns and (c) microstructure
![]()
图 6 不同焊接温度下接头显微组织
Figure 6. Morphology of the joints bonded at different temperatures. (a) 890 ℃; (b) 970 ℃; (c)
1010 ℃![]()
图 8

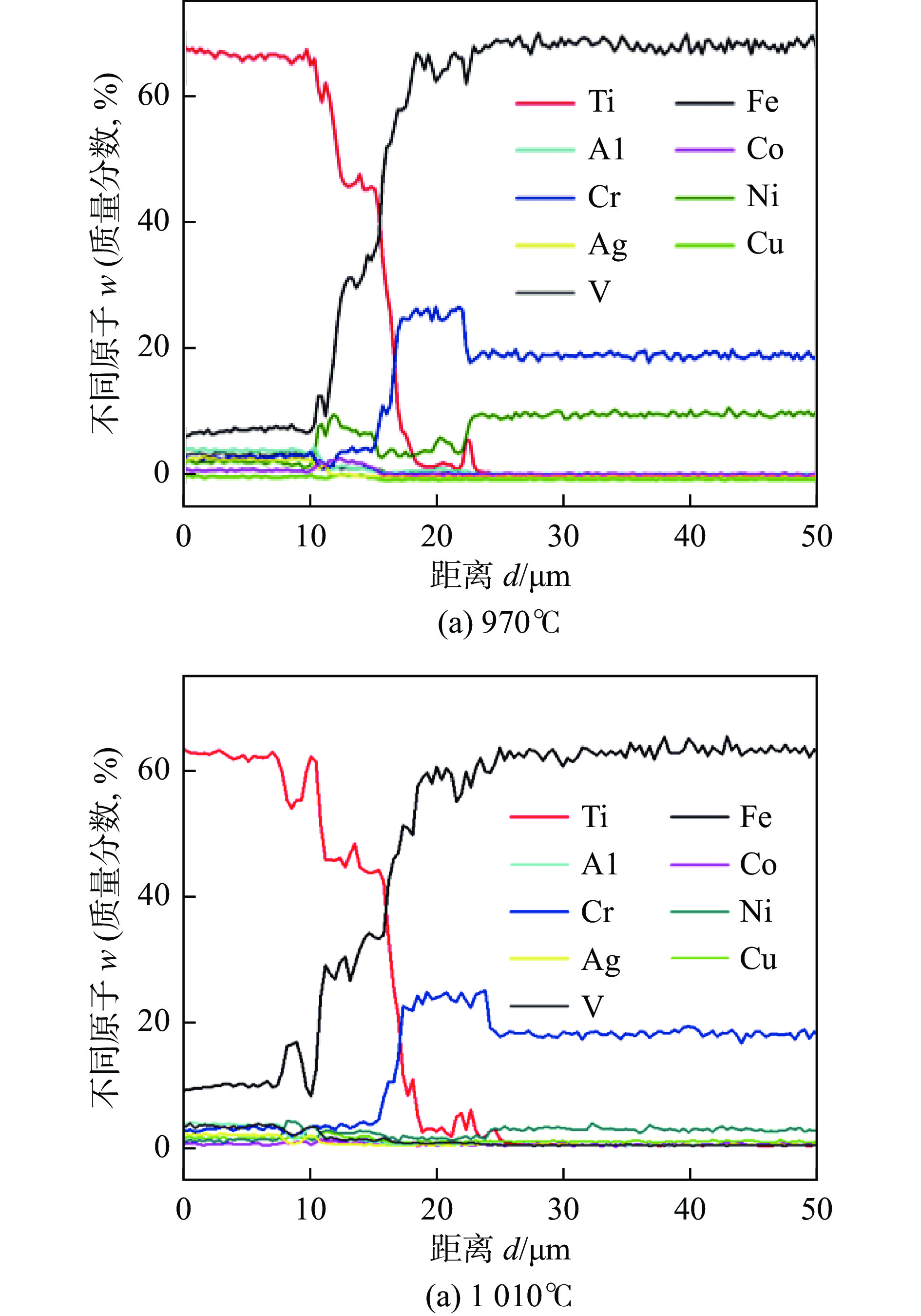

1010 ℃焊接温度下接头界面元素分布情况Figure 8. Elemental distribution at the interface of the joint bonded at 1 010 ℃. (a) BEI; (b) Ti; (c) Cr; (d) Ag; (e) Al; (f) Fe; (g) Co; (h) Cu
![]()
图 9 扩散焊接头微观组织演变示意图
Figure 9. Schematic of the microstructure evolution process. (a) physical contact and atomic diffusion; (b) eutectic phase melting and voids generating; (c) Ag-riched phase generating and shrinkage of voids; (d) growth and evolution of reaction phases
![]()
图 11 不同焊接温度下焊接接头断裂路径

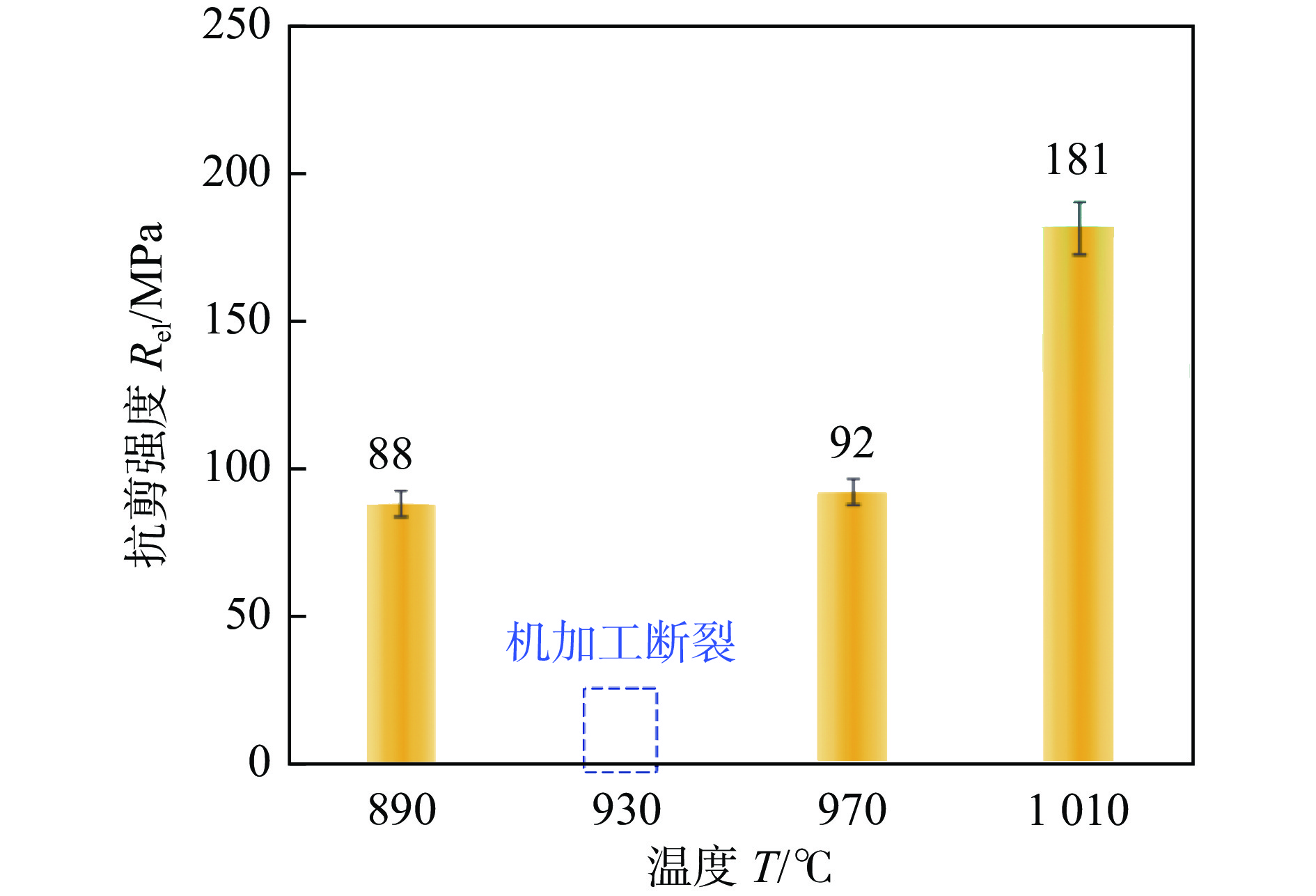

Figure 11. Fracture paths of the joints bonded at different temperatures of. (a) 890 ℃; (b) 970 ℃; (c)
1010 ℃![]()
图 12 不同焊接温度下接头断口形貌
Figure 12. Fracture morphologies of the joints at different temperatures of. (a) 890 ℃; (b) 930 ℃; (c) 970 ℃; (d)
1010 ℃表 1 母材和中间层的化学成分 (质量分数，%)
Table 1 Chemical compositions of the base metals and interlayer
材料 Cr Ni Al V Mo Co Cu Ag Mn Ti Fe TC4 — — 6.1 5.7 — — — — — 余量 — 316L 16.5 10.2 — — 2.0 — — — 1.6 — 余量 HEA interlayer 13.1 21.8 6.8 — — 14.9 16.0 27.3 — — —
下载: 导出CSV
表 2 图3中标记点化学成分 (质量分数，%)
Table 2 Elemental quantitative analysis results of the marked locations in Fig. 3
位置 Al Co Cr Cu Ni Ag 可能相 P1 1.87 2.42 1.97 10.97 2.59 80.18 Ag-rich FCC P2 20.80 22.76 25.02 7.15 24.17 0.01 BCC P3 32.57 7.09 19.12 11.34 26.02 3.85 B2-NiAl P4 1.82 0.17 0.19 19.43 0.24 78.15 Ag-rich FCC P5 7.42 0.18 0.22 38.27 0.47 53.44 FCC P6 14.34 0.17 0.27 77.90 0.16 7.17 Cu-rich FCC
下载: 导出CSV
表 3 图6中标记点化学成分（质量分数，%）
Table 3 Elemental quantitative analysis results of the marked locations in Fig. 6
位置 Ti Fe Al Co Cr Ni Cu Ag V 可能相 P1 73.26 0.52 18.51 0.50 1.62 0.48 0.60 2.18 2.31 β-Ti P2 49.46 1.33 7.68 2.26 1.67 2.87 1.30 32.76 0.67 β-Ti + AgTi P3 59.50 6.05 5.04 8.67 7.05 9.61 1.89 3.23 1.09 β-Ti + Ti(Fe,Ni) P4 1.15 64.07 3.76 4.55 22.64 3.62 0.02 0.08 0.11 α-(Fe,Cr) + γ-(Fe,Cr) P5 70.07 9.69 9.35 0.50 3.58 2.02 0.72 0.84 3.23 β-Ti + FeTi P6 63.98 14.96 4.17 1.33 2.41 10.14 0.76 0.22 2.02 β-Ti + Ti(Fe,Ni) + Ti2Ni P7 49.88 32.60 2.51 1.05 4.03 8.20 0.72 0.07 0.93 Ti(Fe,Ni) P8 27.55 52.01 0.59 0.24 12.34 6.76 0.06 0.02 0.43 TiFe2 + χ-Fe2Cr5Ti17 P9 8.63 60.15 0.70 0.24 23.64 6.18 0.07 0.01 0.38 χ-Fe2Cr5Ti17 + λ-(Fe,Cr)2Ti + α-Fe P10 5.66 62.71 1.35 0.22 23.74 5.67 0.21 0.01 0.43 χ-Fe2Cr5Ti17 + λ-(Fe,Cr)2Ti + α-Fe P11 0.38 66.52 0.12 0.24 17.76 14.66 0.22 0.01 0.10 γ-Fe
下载: 导出CSV
表 4 图12中标记点化学成分 (质量分数，%)
Table 4 Elemental quantitative analysis results of the marked locations in Fig. 9
位置 Ti Fe Al Co Cr Ni Ni Ag 可能相 P1 30.06 56.76 1.81 0.08 7.05 10.76 0.04 0.01 TiFe2 P2 53.65 30.69 2.85 1.89 3.32 6.19 1.44 0.01 β-Ti + TiFe P3 64.90 15.11 3.18 3.10 2.18 10.12 1.30 0.11 β-Ti + Ti(Fe,Ni) P4 18.12 67.99 5.25 0.86 5.19 2.25 0.21 0.13 TiFe2 + χ + α-Fe P5 59.29 22.53 3.65 2.24 3.00 7.71 1.52 0.07 β-Ti + Ti(Fe,Ni) P6 78.26 11.29 1.62 1.54 1.44 5.22 0.59 0.03 β-Ti + Ti(Fe,Ni) P7 56.94 28.98 1.99 1.33 4.12 5.37 1.29 0.00 β-Ti + Ti(Fe,Ni) P8 24.61 53.89 0.64 0.25 13.28 4.28 0.15 0.42 Ti(Fe,Ni) + χ-Fe2Cr5Ti17
下载: 导出CSV
-
[1] XIA Y, MA Z, DU Q, et al. Microstructure and properties of the TiAl/GH3030 dissimilar joints vacuum-brazed with a Ti-based amorphous filler metal[J]. Materials Characterization, 2024, 207(1): 113520. doi: 10.1016/j.matchar.2023.113520
[2] ZHANG L, LONG W, DU D, et al. The microstructure and wear properties of diamond composite coatings on TC4 made by induction brazing[J]. Diamond and Related Materials, 2022, 125(5): 109032 − 109040. doi: 10.1016/j.diamond.2022.109032
[3] TASHI R, MOUSAVI S, ATABAKI M. Diffusion brazing of Ti-6Al-4V and austenitic stainless steel using silver-based interlayer[J]. Materials & Design, 2014, 54(2): 161 − 167.
[4] HAO X, DONG H, LI S, et al. Lap joining of TC4 titanium alloy to 304 stainless steel with fillet weld by GTAW using copper-based filler wire[J]. Journal of Materials Processing Technology, 2018, 257: 88 − 100. doi: 10.1016/j.jmatprotec.2018.02.020
[5] 胡奉雅, 许国敬, 陈伟, 等. 钛/钢复合板焊接技术研究现状及发展趋势[J]. 焊接学报, 2021, 42(6): 30 − 43. HU Fengya, XU Guojing, CHEN Wei, et al. Research status and development trend of titanium/steel bimetallic composite plates of welding[J]. Transactions of the China Welding Institution, 2021, 42(6): 30 − 43.
[6] TOMASHCHUK I, SALLAMAND P. Metallurgical strategies for the joining of titanium alloys with steels[J]. Advanced Engineering Materials, 2018, 20(6): 1700764. doi: 10.1002/adem.201700764
[7] 胡若琪, 纪康康, 王颖, 等. 316L不锈钢扩散焊接头组织性能分析[J]. 焊接学报, 2023, 44(5): 1 − 6. doi: 10.12073/j.hjxb.20220602004 HU Ruoqi, JI Kangkang, WANG Ying, et al. Diffusion bonding of 316L stainless steel[J]. Transactions of the China Welding Institution, 2023, 44(5): 1 − 6. doi: 10.12073/j.hjxb.20220602004
[8] ZHANG Y, JIANG X, FANG Y, et al. Research and development of welding methods and welding mechanism of high-entropy alloys: A review[J]. Materials Today Communications, 2021, 28: 102503. doi: 10.1016/j.mtcomm.2021.102503
[9] LI P, SUN H, LI C, et al. A novel strengthening strategy for diffusion bonding of AlCoCrFeNi2.1 eutectic high entropy alloy to 304 stainless steel[J]. Transactions of Nonferrous Metals Society of China, 2023, 33(7): 2121 − 2135. doi: 10.1016/S1003-6326(23)66248-X
[10] LI P, SUN H, WANG S, et al. Diffusion bonding of AlCoCrFeNi2.1 eutectic high entropy alloy to GH4169 superalloy[J]. Materials Science & Engineering A, 2020, 793: 139843.
[11] LI P, LI C, DONG H, et al. Vacuum diffusion bonding of TC4 titanium alloy to 316 L stainless steel with AlCoCrCuNi2 high-entropy alloy interlayer[J]. Journal of Alloys and Compounds, 2022, 909: 164698. doi: 10.1016/j.jallcom.2022.164698
[12] BALYAKIN I, REMPEL A. Atomistic calculation of the melting point of the high-entropy cantor alloy CoCrFeMnNi[C]//Doklady Physical Chemistry. Moscow: Pleiades Publishing, 2022, 502(1): 11 − 17.
[13] LI P, SUN H, DONG H, et al. Microstructural evolution, bonding mechanism and mechanical properties of AlCoCrFeNi2.1 eutectic high entropy alloy joint fabricated via diffusion bonding[J]. Materials Science & Engineering A, 2021, 814: 141211.
[14] HE P, ZHANG J, ZHOU R, et al. Diffusion bonding technology of a titanium alloy to a stainless steel web with an Ni interlayer[J]. Materials Characterization, 1999, 43(5): 287 − 92.
[15] SAM S, KUNDU S, CHATTERJEE S. Diffusion bonding of titanium alloy to micro-duplex stainless steel using a nickel alloy interlayer: Interface microstructure and strength properties[J]. Materials & Design, 2012, 40: 237 − 244.
[16] ELREFAEY A, TILLMANN W. Solid state diffusion bonding of titanium to steel using a copper base alloy as interlayer[J]. Journal of Materials Processing Technology, 2009, 209(5): 2746 − 2752. doi: 10.1016/j.jmatprotec.2008.06.014
[17] KUMAR H, BHATTACHARYA S, KESKAR N. Solid-state diffusion bonding of pseudo-α-Ti alloy to Ti-stabilized stainless steel: with and without interlayer[J]. Journal of Materials Engineering and Performance, 2022, 31(9): 7527 − 7538. doi: 10.1007/s11665-022-06758-9
[18] MUNITZ A, KAUFMAN M, CHANDLER J, et al. Melt separation phenomena in CoNiCuAlCr high entropy alloy containing silver[J]. Materials Science and Engineering: A, 2013, 560: 633 − 642. doi: 10.1016/j.msea.2012.10.007
[19] GHADERI A, MOGHANNI H, DEHGHANI K. Microstructural evolution and mechanical properties of Al0.5CoCrFeNi high-entropy alloy after cold rolling and annealing treatments[J]. Journal of Materials Engineering and Performance, 2021, 30(10): 7817 − 7825. doi: 10.1007/s11665-021-05886-y
[20] 刘捷, 尚青亮, 张炜, 等. 氢化钛粉制备钛及钛合金材料研究进展[J]. 材料导报, 2013, 27(13): 99 − 102. LIU Jie, SHANG Qingliang, ZHANG Wei, et al. Research progress in preparing titanium alloy by power metallurgy with titanium hydride power[J]. Materials Reports, 2013, 27(13): 99 − 102.
[21] JABBAREH M, MONJI F. Thermodynamic modeling of Ag-Cu nanoalloy phase diagram[J]. Calphad, 2018, 60: 208 − 213. doi: 10.1016/j.calphad.2018.01.004
[22] KAN C, YANG H. Internet of hearts—large-scale stochastic network modeling and analysis of cardiac electrical signals[M]//Stochastic Modeling and Analytics in Healthcare Delivery Systems. 2018: 211-251.
[23] TSAI K, TSAI M, YEH J. Sluggish diffusion in Co-Cr-Fe-Mn-Ni high-entropy alloys[J]. Acta Materialia, 2013, 61(13): 4887 − 4897. doi: 10.1016/j.actamat.2013.04.058
[24] WANG S, WANG K, CHEN G, et al. Thermodynamic modeling of Ti-Fe-Cr ternary system[J]. Calphad, 2017, 56: 160 − 168. doi: 10.1016/j.calphad.2016.12.007
[25] LIANG M, QIN Y, ZHANG D, et al. Microstructural evolution and mechanical properties of vacuum brazed TC4 titanium alloy joints with Ti-Zr-Ni Filler metal[J]. Journal of Materials Engineering and Performance, 2022, 31(11): 9340 − 9348. doi: 10.1007/s11665-022-06907-0
[26] ZHANG Y, ZUO T, TANG Z, et al. Microstructures and properties of high-entropy alloys[J]. Progress in Materials Science, 2014, 61: 1 − 93. doi: 10.1016/j.pmatsci.2013.10.001
[27] XIA Y, DONG H, HAO X, et al. Vacuum brazing of Ti6Al4V alloy to 316L stainless steel using a Ti-Cu-based amorphous filler metal[J]. Journal of Materials Processing Technology, 2019, 269: 35 − 44. doi: 10.1016/j.jmatprotec.2019.01.020
-
期刊类型引用(5)
1. 邹宗园，宋宇，池艳阳，陈雷. 考虑应力比的TRIP双相钢疲劳裂纹扩展试验及有限元模拟. 钢铁. 2025(04): 114-124 .
百度学术
2. 刘秀国，邓冲，邓彩艳，梁行，张涛，牛得田. 恒静载降K法测定焊缝疲劳裂纹扩展门槛值研究. 天津大学学报(自然科学与工程技术版). 2024(01): 79-86 . 百度学术
3. 赵昀，梁乐，孙宏伟，陈卫彬，张本顺. 层间冷却对电弧增材制造钛合金构件性能的影响. 焊接. 2024(02): 26-30 . 百度学术
4. 王有银，武靖伟，王植民，王杰，厚喜荣，王志刚，张建晓，车文斌. 04Cr13Ni5Mo/20MnMoNb异种钢焊接接头微观组织及性能研究. 压力容器. 2024(03): 17-23+29 . 百度学术
5. 徐颖昶，王倩，杨杰，周牧，黄森森，齐敏，马英杰，雷家峰，李洪晓. 焊丝成分和焊后热处理对新型α+β钛合金焊接接头组织和硬度的影响研究. 材料开发与应用. 2024(04): 18-27 . 百度学术
其他类型引用(5)
计量
- 文章访问数: 26
- HTML全文浏览量: 3
- PDF下载量: 13
- 被引次数: 10
