AlN ceramic/Cu heterogeneous materials low-temperature transition liquid phase diffusion bonding
-
摘要: 为了实现AlN陶瓷与Cu的低温连接、高温服役的目标，满足高温功率器件的服役需求，设计了一种连接方法，在350 ℃的大气环境下采用超声辅助熔焊的方式在AlN陶瓷表面熔覆了Sn-Al-Cu活性钎料层，之后将熔覆活性钎料的AlN陶瓷与Cu在保温温度300 ℃下进行过渡液相(transient liquid phase, TLP)扩散连接；利用扫描电子显微镜、能谱仪以及透射电子显微镜对显微组织及相结构进行分析；采用万能材料试验机对试样进行力学性能测试. 结果表明，熔覆时间180 s时的活性钎料与AlN陶瓷实现了良好的结合，在AlN陶瓷/活性钎料界面处观察到一层由超声作用下吸附在AlN陶瓷表面的Al被氧化，并在较大的过冷度下形成厚度约为20 nm的非晶Al2O3层；保温时间60 min时焊缝中的Sn全部转变为Cu3Sn与Cu6Sn5；保温时间为240 min时形成焊缝全部由Cu3Sn构成的接头. AlN陶瓷/Cu接头抗剪强度随保温时间的延长而下降，全部由Cu3Sn构成的接头的抗剪强度约为31 MPa，断裂发生在Cu3Sn/AlN陶瓷界面处，形成了全金属间化合物的AlN陶瓷/Cu接头.
-
关键词:
- 覆铜氮化铝基板 /
- 超声表面熔覆 /
- 过渡液相扩散连接 /
- 非晶Al2O3 /
- Cu-Sn金属间化合物
Abstract: A connection method is designed to connect AlN ceramic and Cu at low-temperature while used in high-temperature environment in high-temperature power devices. The Sn-Al-Cu active solder layer was plated on the surface of AlN by ultrasonic-assisted fusion welding in the atmospheric environment of 350 ℃, and then the AlN ceramic and Cu were TLP-connected at holding temperature 300 ℃. The microstructure and phase structure were analyzed by scanning electron microscope, energy spectrometer and transmission electron microscope. The mechanical properties of the samples were tested by universal mechanical testing machine. The results show that the active solder and AlN ceramic have achieved good bonding when the plating time is 180 s. A layer of Al adsorbed on the surface of AlN ceramic under the action of ultrasound is observed to be oxidized at the AlN ceramic/active solder interface, and the amorphous Al2O3 layer with a thickness of about 20 nm is formed under large undercooling degree. When the holding time is 60 min, all the Sn in the weld is transformed into Cu3Sn and Cu6Sn5; when the holding time is 240 min, the interconnected joints in which all the welds are composed of Cu3Sn are formed. The shear strength of AlN ceramic/Cu decreases with the prolongation of holding time. The shear strength of the all-Cu3Sn joint is about 31 MPa. The fracture occurs at the Cu3Sn/AlN interface, forming an all-intermetallic AlN ceramic/Cu interconnection joint. -
0. 序言
SiC陶瓷因具有高强度与硬度、低密度与热膨胀系数以及良好的抗氧化性等优异性能而广泛应用于核电、电子信息、机械等领域. 由于SiC陶瓷脆性大、硬度高且导电性差，因此难以形成大尺寸和复杂形状的构件，导致其应用受到限制. 为了满足其应用需求，常需对SiC陶瓷进行连接，考虑其物理性质，钎焊是最合适的方法之一[1].
SiC陶瓷钎焊时，常用的钎料是Ag-Cu-Ti钎料，利用Ti元素的活化作用促进钎料在陶瓷表面的润湿，Ag元素良好的延展性释放由钎缝与陶瓷母材之间热膨胀系数差异带来的残余应力，从而实现陶瓷的钎焊连接[2-3]. Song等人[4]采用Ag-26.7Cu-4.5Ti粉末钎料直接钎焊SiC陶瓷，所得接头的抗剪强度为16 MPa；当钎料中添加质量分数为1.0%的碳纳米管后，生成的TiC和Ti5Si3减少了接头的残余应力，接头抗剪强度提高到38 MPa. Wang等人[5]采用AgCu/泡沫Cu/AgCu/Ti多层填充层对Inconel 600和ZrB2-SiC复合陶瓷进行钎焊，利用生成的TiC释放接头残余应力，泡沫Cu阻挡Ti-Ni金属间化合物形成，接头最高抗剪强度为198 MPa. Zhang等人[6]分别采用AgCuTi和AgCuTi/多孔SiC陶瓷复合钎料对ZrB2-SiC-C和GH99合金进行钎焊，接头的抗剪强度分别为39和102 MPa，通过AgCuTi/多孔SiC陶瓷复合钎料的应用降低接头残余应力，提高接头的抗剪强度. Li等人[7]利用AgCuTi + B4C钎料降低SiC/Nb钎焊接头残余应力，接头组织结构为SiC/Ti3SiC2/Ag(s,s) + Cu(s,s) + TiB + TiC/TiCu + Nb(s,s)/Nb，最大抗剪强度为98 MPa. Wang等人[8]采用Ag-V2O5钎料在马弗炉中钎焊SiC陶瓷，利用生成的SiO2提高钎料在陶瓷表面的润湿性，当V2O5的摩尔分数为8%时，所得接头的抗剪强度最大，约为58 MPa. 众多学者采用AgCuTi及其复合钎料对SiC陶瓷进行了钎焊研究，利用生成原位增强相的方式降低接头残余应力，提高接头的抗剪强度，但研究还不够成熟，钎料生产仍面临较大的困难.
目前AgCuTi钎料的制备方法主要有电弧熔炼和真空熔炼两种. 电弧熔炼受电弧加热范围限制，每次所得钎料的量较少，易出现Ti元素偏聚；真空熔炼虽有优势，但在热轧为薄片过程中因Fe，C等元素的引入恶化钎料性能，无法制备AgCuTi箔带钎料.因此，AgCuTi钎料不仅因富含贵金属Ag而成本较高，且成形困难[9]. 部分研究者开展了适用于陶瓷钎焊的其它体系的钎料研究. Shi等人[10]采用Ag-Zr钎料钎焊ZrC-SiC陶瓷和TiAl，研究了锆含量对接头组织和性能的影响，结果表明，过量的锆会导致裂纹产生，所得接头抗剪强度在锆质量分数为5 %时达到65 MPa. Shi等人[11]研究了在Ni基钎料中添加活性Zr元素，用于钎焊SiC陶瓷/Inconel 625合金，利用Zr元素阻止恶化接头性能的石墨产生，得到接头的抗剪强度为82 MPa. Li等人[12]在1380 ℃的高温下采用含有碳纳米管的Si-24Ti钎料对SiC陶瓷进行了钎焊，结果表明，钎料在陶瓷表面润湿性良好，钎料与碳纳米管反应生成SiC相原位增强钎缝. He等人[13]采用Si-10Zr钎料对SiCf/SiC和C/C复合材料进行了润湿性研究，其润湿性良好，在1460 ℃的高温下填充该钎料对两种复合材料进行钎焊，钎焊过程中原位生成纳米SiC和粗SiC层，最佳抗剪强度为32 MPa. Yang等人[14-15]采用Au基钎料对SiCf/SiC复合材料和Ni基高温合金进行了钎焊，获得了具有高温稳定性的接头，但Au基钎料成本高. 林盼盼等人[16]和Li等人[17]采用含Ti钎料分别对(Cf-SiCf)/SiBCN/Nb异种材料和SiCp/Al复合材料进行了钎焊，研究了焊接工艺对界面组织和接头力学性能的影响，结果表明，获得了可靠的钎焊接头，接头中均原位生成了含Ti化合物. Wang等人[18]填充CoFeNiCrCu高熵合金钎料实现了ZrB2-SiC陶瓷和Nb的异种材料钎焊，生成的齿形Cr2B改善了界面组织，含软面心立方和硬Laves相的复合组织提高了接头强度，最大抗剪强度为60 MPa. 上述研究均对适用于SiC陶瓷钎焊的钎料进行了研究，但距离工程应用还有一定距离，还存在钎焊温度高、接头强度偏低、钎料成本高等问题，仍需进一步探索性能良好、制备工艺简单、钎焊温度适宜、成本较低的新钎料.
文中设计了一种泡沫Ti/AlSiMg钎料，填充该钎料对SiC陶瓷进行钎焊，分析接头组织、成分和性能，探讨该钎料在SiC陶瓷钎焊中的适用性. 该钎料以铝合金为基体，其成本低、加工性能良好，以泡沫Ti为骨架，利用其溶解促进Al基钎料在陶瓷表面的润湿，泡沫Ti与Al基钎料之间反应生成化合物，原位增强钎缝，减小钎缝金属热膨胀系数，降低焊后接头残余应力，为SiC陶瓷钎焊提供一种新的钎料.
1. 试验方法
试验所用SiC陶瓷通过无压烧结而成. SiC陶瓷的密度为3.10 ~ 3.15 g/cm3，硬度为92 ~ 94 HRA，热膨胀系数为4.0 × 10−6 ℃−1，其尺寸为20 mm × 20 mm × 5 mm. 泡沫钛是由高纯钛粉经分筛、冷等静压成型后高温高真空烧结而成，其尺寸为100 mm × 50 mm × 0.56 mm，钎焊前剪为20 mm × 16 mm × 0.56 mm，其孔隙率为35% ~ 45%，孔隙直径约为50 μm. 文中所用钎料为市售AlSiMg粉末，颗粒度为200目，其化学成分如表1所示.
表 1 AlSiMg钎料成分(质量分数，%)Table 1. Compositions of the AlSiMg filler metalSi Mg Cu Al 9.5 ~ 10.5 1.0 ~ 2.0 ≤ 0.25 余量 焊前所有待焊SiC陶瓷和泡沫Ti均用丙酮超声波清洗5 min，然后冷风吹干.装配时，将AlSiMg粉末钎料或者AlSiMg/泡沫Ti/AlSiMg复合钎料置于两块SiC陶瓷之间，如图1所示. 焊接时，装配好的待焊工件置于KMY-5型真空扩散焊炉内石墨下压头上表面，通过石墨上压头的向下运动进行机械施压. 选用前期试验得到的最佳钎焊工艺参数：钎焊温度700 ℃、保温时间60 min和焊接压力10 MPa. 焊接全过程施加机械压力10 MPa，炉内气压不高于3.9 × 10−3 Pa.
![]()
图 1 钎焊装配示意图Figure 1. Schematic diagram of brazing assemblies. (a) with AlSiMg filler; (b) with Ti foam/AlSiMg filler采用光学显微镜、装配有能谱仪(energy dispersive spectrometer, EDS)的NovaSEM 450型扫描电子显微镜(scanning electron microscope, SEM)、SmartLab 9 X型X射线衍射分析仪(X-ray diffractometer, XRD)和 JXA-8530F PLUS型电子探针(electron probe micro analyzer, EPMA)对接头组织和成分进行研究分析. 利用SHT5305型万能试验机对接头进行剪切试验，剪切原理示意图如图2所示，采用SEM和EDS对断口形貌和成分进行观察与分析.
2. 试验结果与分析
2.1 微观组织分析
图3为接头组织形貌. 填充AlSiMg钎料所得接头钎缝平直，与两侧陶瓷结合较为紧密，无明显过渡层，如图3a和图3b所示. 填充泡沫Ti/AlSiMg复合钎料所得接头钎缝平直、宽度较大，如图3c和图3d所示. 图4为填充泡沫Ti/AlSiMg钎料所得接头界面形貌. 从图4能清晰看出，钎缝与SiC陶瓷结合处有两层界面，钎缝内部主要有白色基体相A和灰色增强相B.
![]()
图 3 接头的微观组织Figure 3. Microstructure of the joints. (a) morphology of the joint filled with AlSiMg; (b) enlarged area Ⅰ in Fig.3a; (c) morphology of the joint filled with foam Ti/AlSiMg; (d) enlarged area Ⅱ in Fig.3c![]()
图 4 填充泡沫Ti/AlSiMg复合钎料所得接头界面形貌Figure 4. Interface morphology of the joint filled with Ti foam/AlSiMg composite filler metal图5为接头剪切断口的XRD分析结果. 如图5a所示，填充AlSiMg钎料时，结果显示含Al相和SiC相，Al相来源于钎缝金属，SiC相来源于母材. 对填充泡沫Ti/AlSiMg复合钎料的接头断口含钎缝侧进行了XRD测试，结果如图5b所示，结果显示含有Al，Ti，SiC和Ti(Al, Si)3相.
![]()
图 5 XRD分析结果Figure 5. XRD analysis results. (a) with AlSiMg filler metal; (b) with foam Ti/AlSiMg filler metal对图3d中1 ~ 3点进行EPMA分析，结合XRD分析，成分和物相分析结果如表2所示. 根据图3d和表2可知，与SiC直接接触的界面层1为铝合金薄层，界面层2为Ti(Al,Si)3层，钎缝主要以Ti为基体，沿泡沫Ti孔隙生成大量的Ti(Al,Si)3化合物，原位增强Ti基钎缝. 接头组织结构为SiC/Al/Ti(Al,Si)3/Ti(Al,Si)3原位增强Ti基钎缝/Ti(Al,Si)3/Al/SiC.
表 2 接头的成分分析(原子分数，%)Table 2. Compositions analysis of the joints位置 Al Si Ti C Mg 可能相 1 93.742 5.282 0.365 0.487 0.124 Al固溶体 2 60.474 11.264 25.000 3.261 0.001 Ti(Al,Si)3 3 — — 97.620 2.380 — Ti固溶体 图6为填充泡沫Ti/AlSiMg钎料的接头的线扫描结果. 从SiC陶瓷到钎缝内部，有 Ⅲ，Ⅳ 两层不同成分区域，区域 Ⅲ 主要为Al元素，区域 Ⅳ 主要为含Al，Ti和Si元素的化合物. 图7和图8分别为填充泡沫Ti/AlSiMg钎料所得接头界面的形貌和电子探针面扫描结果. 图7和图8的上部为SiC陶瓷，下部为钎缝，中间有两层界面，靠近SiC陶瓷的界面主要含Al元素，靠近钎缝的界面层主要含Al，Si和Ti元素. 线扫描和面扫描结果均与表2所示分析结果相吻合.
![]()
图 6 填充泡沫Ti/AlSiMg复合钎料所得接头线扫描结果Figure 6. Line scanning results of the joint with Ti foam/ AlSiMg composite filler![]()
图 7 填充泡沫Ti/AlSiMg复合钎料所得接头界面形貌Figure 7. Interface morphology of the joint with foam Ti/AlSiMg composite filler2.2 力学性能及断口分析
图9为接头的抗剪强度. 填充AlSiMg钎料和泡沫Ti/AlSiMg钎料的接头抗剪强度分别为86和111 MPa，泡沫Ti的加入使得接头抗剪强度提高约29.1%. 图10为接头的剪切断口形貌. 填充AlSiMg钎料的接头在剪切过程中SiC陶瓷及钎料全部破碎，从破碎残片中选择了一块尺寸较大的进行断口分析；填充泡沫Ti/AlSiMg钎料的接头在剪切过程中SiC陶瓷全部破碎，钎料未破碎，对钎料侧进行断口分析. 填充两种钎料的接头均断于SiC陶瓷与钎料界面处. 断口中区域4和5的成分如表3所示. 填充AlSiMg钎料所得接头的断口整齐，其表面为Si含量较高的Al合金，如图10a所示. 填充泡沫Ti/AlSiMg钎料所得接头的断口中钎料表面残留部分SiC陶瓷，如图10b所示，成分分析结果表明，断裂发生在Al合金层（即图4中界面层1）与SiC陶瓷之间. 钎焊过程中少量Ti溶解于铝合金液相中，提高了铝合金界面层与SiC陶瓷之间的界面结合力，使得接头断裂后仍有部分SiC陶瓷残留在钎料表面上.
表 3 图10中不同区域元素含量(原子分数，%)Table 3. Element contents in different regions in Fig.10位置 Al Si Ti 4 78.13 21.87 — 5 55.41 44.31 0.28 ![]()
图 8 填充泡沫Ti/AlSiMg复合钎料所得接头的面扫描结果Figure 8. Surface scanning results of the joint with Ti foam/AlSiMg composite filler. (a) element distribution of Al; (b) element distribution of Si; (c) element distribution of Ti; (d) element distribution of Mg; (e) element distribution of C![]()
图 10 断口形貌Figure 10. Morphology of the fractures. (a) with AlSiMg filler; (b) with foam Ti/AlSiMg filler3. 结论
(1)填充AlSiMg钎料和泡沫Ti/AlSiMg钎料分别对SiC陶瓷进行了钎焊.填充AlSiMg钎料时，钎缝主要为Al合金相；填充泡沫Ti/AlSiMg钎料时，接头组织结构为SiC/Al/Ti(Al,Si)3/Ti(Al,Si)3原位增强Ti基钎缝/ Ti(Al,Si)3/Al/SiC.
(2)对填充AlSiMg和泡沫Ti/AlSiMg钎料的接头分别进行了剪切试验，其抗剪强度分别为86和111 MPa，填充泡沫Ti/AlSiMg的接头抗剪强度相比填充AlSiMg钎料时提高29.1%.
-
![]()
图 1 Sn-Al-Cu 钎料的表征
Figure 1. Characterization of Sn-Al-Cu solder. (a) microstructure; (b) phase composition; (c) remelting temperature
![]()
图 2 超声波作用时间180 s下活性钎料层/AIN陶瓷界面微观组织及元素分布情况
Figure 2. Microstructure and element distribution of active solder coating/AlN ceramic interface under ultrasonic action time of 180 s. (a) cross section on SEM; (b) Al; (c) N; (d) Sn; (e) Cu; (f) element distribution
![]()
图 3 Sn基钎料/AlN陶瓷界面TEM结果
Figure 3. TEM images of Sn based solder/AlN ceramic interface. (a) bright field image; (b) high resolution photograph; (c) selected area diffraction pattern of region C in Fig. 3b; (d) selected area diffraction results of point A in Fig. 3a; (e) FFT results of point B in Fig. 3b; (f) selected area diffraction results of point D in Fig. 3a
![]()
图 4 Sn基钎料/AlN陶瓷界面 TEM-EDS 结果
Figure 4. TEM images of Sn based solder/AlN ceramic interface. (a) HAADF; (b) Al; (c) N; (d) O; (e) Sn; (f) Cu; (g) element mixture distribution
![]()

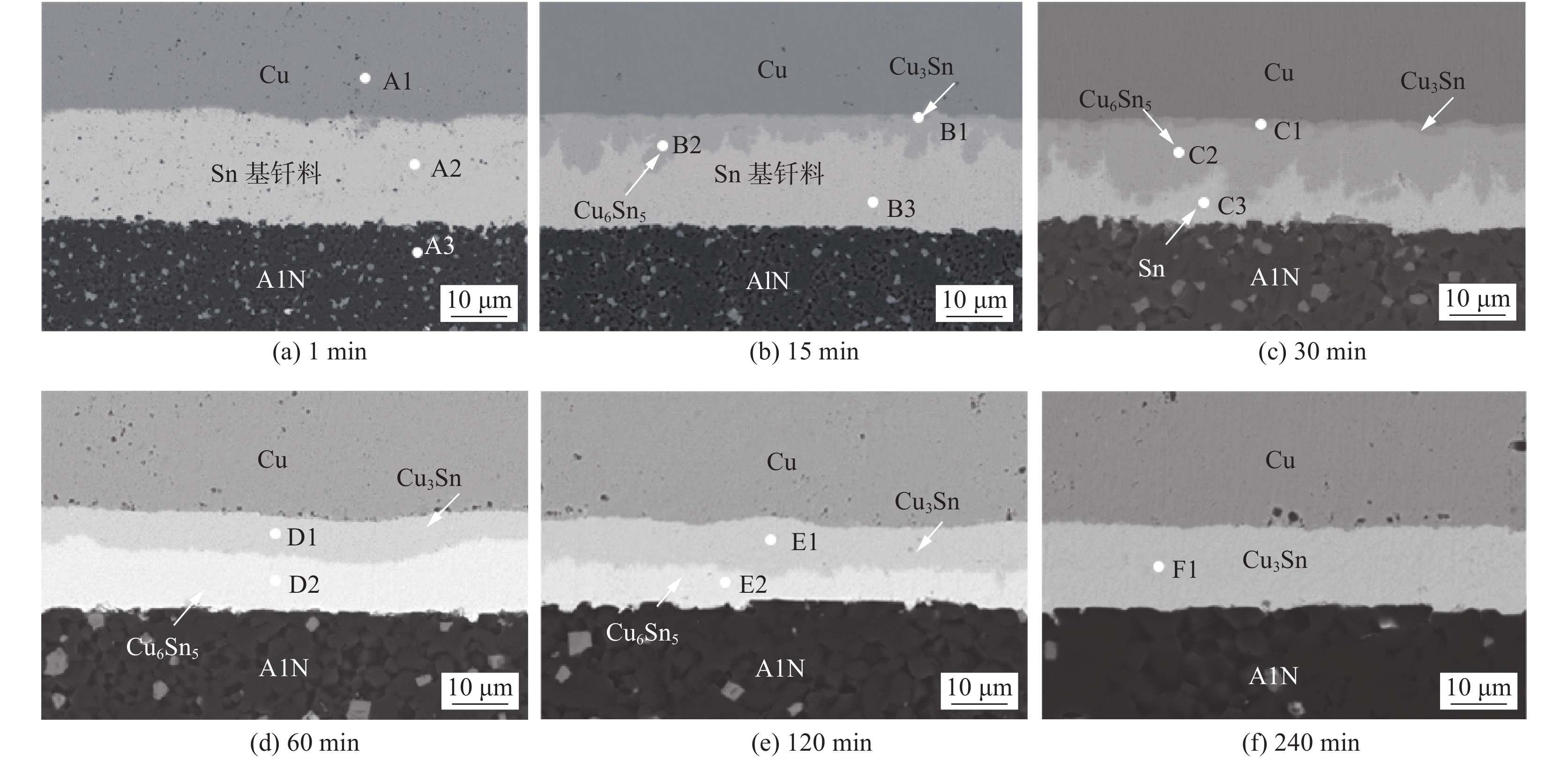

图 5 不同 TLP扩散连接时间的接头微观组织
Figure 5. Microstructure of joints at different TLP diffusion bonding times. (a) 1 min; (b) 15 min; (c) 30 min; (d) 60 min; (e) 120 min; (f) 240 min
![]()
图 6 保温温度300 ℃保温60 min时AlN陶瓷/Cu接头的元素分布
Figure 6. Element distribution of AlN ceramic/Cu joints at holding temperature 300 ℃ for 60 min. (a) cross section on SEM; (b) Al; (c) N; (d) Sn; (e) Cu; (f) element distribution
![]()

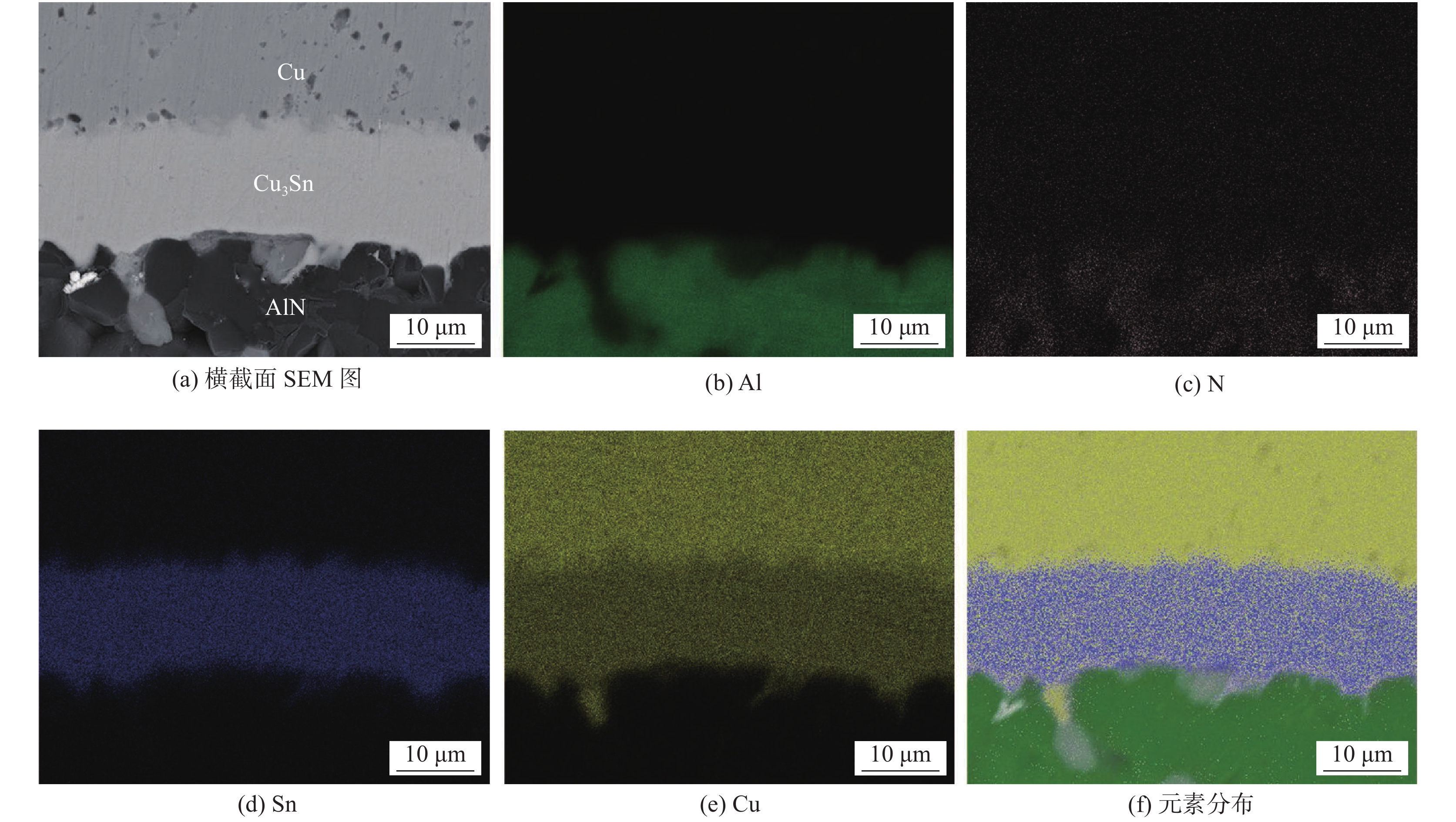

图 7 保温温度300 ℃保温240 min时AlN陶瓷/Cu接头的元素分布
Figure 7. Element distribution of AlN ceramic/Cu joint at holding temperature 300 ℃ for 240 min. (a) cross section on SEM; (b) Al; (c) N; (d) Sn; (e) Cu; (f) element distribution
![]()
图 8 保温时间30，60和240 min时断口形貌
Figure 8. Fracture morphology after holding time of 30, 60 and 240 min. (a) AlN ceramic side of joint after holding time 30 min; (b) Cu side of joint after holding time 30 min; (c) AlN ceramic side of joint after holding time 60 min; (d) Cu side of joint after holding time 60 min; (e) AlN ceramic side of joint after holding time 240 min; (f) Cu side of joint after holding time 240 min
表 1 图5能谱分析结果及可能相 (原子分数，%)
Table 1 Energy spectrum analysis results and possible phases in Fig. 5
位置 时间t/min N Al Sn Cu 可能相 A1 1 1.37 — — 98.62 Cu A2 1 3.18 0.17 91.66 4.99 Sn A3 1 39.21 60.29 0.04 0.47 AlN B1 15 — — 21.46 78.54 Cu3Sn B2 15 — — 43.87 56.12 Cu6Sn5 B3 15 2.98 0.33 95.08 1.61 Sn C1 30 — — 20.65 79.35 Cu3Sn C2 30 — — 42.48 57.52 Cu6Sn5 C3 30 3.21 0.45 95.33 1.01 Sn D1 60 — — 20.69 79.31 Cu3Sn D2 60 — — 42.35 57.65 Cu6Sn5 E1 120 — — 20.37 79.63 Cu3Sn E2 120 — — 40.57 59.53 Cu6Sn5 F1 240 — — 21.19 78.81 Cu3Sn
下载: 导出CSV
-
[1] Buattay Cyril, Planson Dominique, Allard Bruno, et al. State of the art of high temperature power electronics[J]. Materials Science and Engineering B, 2011, 176: 283 − 288. doi: 10.1016/j.mseb.2010.10.003
[2] 谢昊天, 秦海鸿, 董耀文, 等. 耐高温变换器研究进展及综述[J]. 电源学报, 2016, 14(4): 128 − 138. Xie Haotian, Qin Haihong, Dong Yaowen, et al. Research progress and review of high temperature resistant converters[J]. Journal of Power Supply, 2016, 14(4): 128 − 138.
[3] 曾小亮, 孙蓉, 于淑会, 等. 电子封装基板材料研究进展基发展趋势[J]. 集成技术, 2014, 3(6): 76 − 83. Zeng Xiaoliang, Sun Rong, Yu Shuhui, et al. Research progress and development trend of electronic packaging substrate materials[J]. Integration Technology, 2014, 3(6): 76 − 83.
[4] Jothi Sudagar, Jianshe Liam, Wei Sha, et al. Electroless nickel, alloy, composite and nano coating – A critical review[J]. Jourmal of Alloy and Compounds, 2013, 571: 183 − 204. doi: 10.1016/j.jallcom.2013.03.107
[5] Xu Xinrui, Zhuang Hanrui, Li Wenlan, et al. Bonding behavior of copper thick films contining lead-free glass frit on aluminum nitride substrates[J]. Cearamics International, 2004, 30: 661 − 665.
[6] Wei Xin, Xu Haixian, Zhan Jun, et al. Comparative studies on microstructures, strengths and reliabilities of two types of AlN direct bonding copper substrates[J]. Ceramics International, 2018, 44: 18935 − 18941.
[7] Chen B, Xiong H P, Cheng Y Y, et al. Microstructure and property of AlN joint brazed with Au-Pd-Co-Ni-V brazing filler[J]. Materials Science and Technology, 2015, 31: 1034 − 1038.
[8] 钱建波, 黄世东. IGBT用氮化铝覆铜衬板可靠性研究[J]. 大功率变流技术, 2017(5): 55 − 59, 69. Qian Jianbo, Huang Shidong. Study on reliability of aluminum nitride copper clad liner for IGBT[J]. High Power Converter Technology, 2017(5): 55 − 59, 69.
[9] Su C Y, Pan C T, Lo M S. Microstructure and mechanical properties of AlN/Cu brazed joints[J]. Journal of Materials Engineering & Performance, 2014, 23(9): 3299 − 3304.
[10] Lv J L, Huang Y L, Fu R L, et al. AlN/Cu composite ceramic substrate fabricated using a novel TiN/AgCuTi composite brazing alloy[J]. Journal of the European Ceramic Society, 2020, 40(15): 5332 − 5338. doi: 10.1016/j.jeurceramsoc.2020.07.060
[11] Zhang X Y, Shang H L, Ma B Y, et al. Brazing of coated Al foil filler to AIN ceramic[J]. Acta Metallurgica Sinica, 2018, 54: 575 − 580.
[12] Virot M, Chave T, Nikitenko S I, et al. Acoustic cavitation at the water-glass interface[J]. Journal of Physical Chemistry C, 2010, 114(30): 13083 − 13091. doi: 10.1021/jp1046276
-
