Physical characteristics and efficient and stable combustion mechanism of coupled four-tungsten-electrode TIG arc
-
摘要:
借助高速摄像采集四钨极TIG电弧引燃放电、稳定燃烧过程中电弧的图像信号，并将特征参数进行定量化转变，分析钨极间距、电弧弧长、沉积电流对四TIG电弧耦合过程及其稳定性的影响，获得了四TIG电弧稳定燃烧作用机理及影响多电弧热效应的关键影响因素. 结果表明，单一钨极沉积电流≤160 A、电弧弧长≤5 mm、钨极间距≤6 mm时电弧稳定性较好，且与钨极间距的作用相比，电弧弧长、沉积电流对电弧形态的影响相对较小，钨极间距可以显著影响四钨极TIG电弧稳定性；当钨极间距为2 mm时，四钨极TIG电弧在自磁收缩和安培力的作用下相互吸引，四钨极TIG电弧形成公共导电通道，此时四钨极TIG电弧稳定性最好、电弧热源有效利用率最高，当钨极间距为8、10 mm时电弧稳定性和热源有效利用效率均显著降低，钨极间距为2 mm时，熔化能约为钨极间距为10 mm时熔化能的9.2倍.
Abstract:With the help of a high-speed camera, the image signals of the four-tungsten-electrode TIG arc during the ignition discharge process and stable combustion process were collected, and the characteristic parameters of the arc were quantitatively changed. The influence of the tungsten electrode spacing, arc length, and deposition current on the coupling process and stability of the four-tungsten-electrode TIG arc were analyzed, thus obtaining the stable combustion mechanism of the four-tungsten-electrode TIG arc and the key factors affecting the multi-arc thermal effect. The results show that for a certain range, the stability of the single-tungsten-electrode arc is better with the deposition current of ≤ 160 A, the arc length of ≤ 5 mm, and the tungsten electrode spacing of ≤ 6 mm. Compared with that of tungsten electrode spacing, the influence of arc length and deposition current on the shape of the arc is relatively small. Tungsten electrode spacing can significantly affect the stability of the four-tungsten-electrode TIG arc. When the tungsten electrode spacing is 2 mm, the four-tungsten-electrode TIG arc attracts each other under the action of self-magnetic contraction and Ampere’s force; the four-tungsten-electrode TIG arc forms a common conductive channel. In this case, the stability of the four-tungsten-electrode TIG arc is the best, and the effective utilization rate of the heat source is the highest. When the tungsten electrode spacing is 8 and 10 mm, both the arc stability and the effective utilization rate of the heat source are significantly reduced. When the tungsten electrode spacing is 2 mm, the melting energy is approximately 9.2 times that when the tungsten electrode spacing is 10 mm.
-
0. 序言
钛合金具有热强度高、耐蚀性好、比强度高、韧性好、密度低等优良性能，被广泛应用在航空航天、舰船和医疗等领域[1].不锈钢作为应用广泛的结构材料，具有优良的耐腐蚀性、焊接性、成形性、热稳定性和力学性能且生产成本低[2].若将钛合金和不锈钢异种金属进行连接，可使两种材料的优势相结合，二者在性能和价格实现优势互补[3]，因此，开展钛/钢异种金属的连接不仅可以降低成本，还可以获得具有优异综合性能的构件，应用前景广阔，然而，钛/钢异种金属由于物理和化学性能差异显著，尤其是线膨胀系数差异较大，使得接头残余应力较大，易导致焊缝开裂；其次，Ti，Fe的互容性极差，极易产生Ti-Fe脆性金属间化合物，并且钛和钢在高温下易氧化，且钛合金高温时易吸氢元素、氧元素、氮元素，导致焊接区污染脆化，从而降低接头强度[4-5]，为实现钛合金与不锈钢高质量连接，必须采用合适的焊接方法和工艺，以降低接头残余应力并减少脆性金属间化合物的生成.
目前，用于钛/钢异种金属连接的焊接方法有熔焊(电弧焊[6-7]、电子束焊[8-9]、激光焊[10-11])、固相焊(扩散焊[12-13]、摩擦焊[14-15]、爆炸焊[16-17])和钎焊[18-19]，相较于其他焊接方法，真空钎焊可以显著降低接头残余应力，并抑制部分脆性相的生成，接头形式多样且真空环境可以起到净化接头的作用. Xia等人[20]采用Ti-Zr-Cu-Ni-V非晶钎料钎焊TC4钛合金与316L不锈钢，钎焊接头形成了4个不同的反应区，且接头剪切强度随钎焊温度和时间的增加先增大后减小，在960 ℃/25 min时，接头剪切强度最大为70 MPa，另外，接头裂纹萌生于[Ti(Cu, Ni)2 + TiFe]/TiFe2界面，然后沿着TiFe2和α-(Fe, Cr) + τ层扩展，断裂模式为解理断裂和晶间断裂；朱瑞等人[21]采用Ti-Zr-Hf-Cu-Ni高熵非晶钎料真空钎焊TC4钛合金和316L不锈钢，发现接头分为316L/扩散层I/焊缝中心区域II/扩散层III/TC4 5部分，在960 ℃/10 min时获得最大剪切强度205 MPa，接头断裂于靠近316L一侧的扩散层I(Fe-Ti等脆硬相).现有针对钛/钢异种金属钎焊的研究表明，钎料中组元与母材元素发生化学冶金反应，易生成Fe-Ti脆硬相而削弱接头性能，且钎料的熔点较高，使得钎焊温度也过高，从而损害母材性能，因此，钎料的成分成为钛/钢异种金属钎焊的关键.
文中设计并制备了Ti43.76Zr12.50Cu37.49-xNi6.25Cox(x = 0，1.56，3.12，4.68，6.24)系非晶钎料，用于真空钎焊TC4钛合金和316L不锈钢，通过添加合金元素Co以降低钎料熔点，改善钎料性能，从而提高接头强度，重点分析了钎料中Co元素含量对钎焊接头微观组织形貌、力学性能及断裂行为的影响.
1. 试验方法
1.1 母材
试验所用材料为TC4钛合金(TC4)和316L不锈钢(316L)，采用线切割方式加工成5 mm × 5 mm × 5 mm和15 mm × 10 mm × 5 mm的小块试样，母材化学成分见表1，微观组织及XRD图谱如图1所示，可看出TC4钛合金由块状α-Ti相和围绕在α-Ti相晶界处的β-Ti相组成；316L不锈钢则由块状γ-Fe相组成.
表 1 母材化学成分(质量分数，%)Table 1. Chemical compositions of base metals母材 Al V Cr Ni Mo Mn Fe Ti TC4 5.9 3.6 — — — — — 余量 316L — — 16.5 10.2 2.0 1.3 余量 — ![]()
图 1 母材的微观组织和XRD图谱Figure 1. Microstructure and XRD patterns of base metals. (a) TC4 microstructure; (b) 316L microstructure; (c) TC4 XRD; (d) 316L XRD1.2 钎料
根据双团簇加连接原子模型[22]设计Ti-Cu基非晶钎料，解析其共晶点，从而对非晶合金进行成分设计和优化，以获得更大非晶成形能力的钎料.采用相似元素(Zr，Ni，Co)替换方法对二元共晶点成分进行优化，通过元素之间的原子特性(原子半径和电负性接近)和混合焓(ΔH绝对值接近于0)判断两元素是否为相似元素，ΔHTi-Zr = 0 kJ/mol、ΔHCu-Ni = 4 kJ/mol、ΔHCu-Co = 6 kJ/mol[23]，故可将Zr元素视为类Ti元素， Ni元素和Co元素视为类Cu元素，制备了不同Co元素含量的Ti-Zr-Cu-Ni-Co系非晶钎料.
采用真空电弧熔炼甩带一体设备(DHL-350)制备Ti-Zr-Cu-Ni-Co系非晶钎料，原料(Ti，Zr，Cu，Ni和Co，纯度为99.99%)按设计好的成分比例进行混合，放置于真空电弧熔炼炉内熔炼为成分均匀的合金锭，并将合金锭剪碎用酒精超声清洗5 min，通过液态急冷甩带设备制备出宽度约6 mm，厚度约60 μm的非晶钎料箔带，如图2所示.
![]()
图 2 Ti-Zr-Cu-Ni-Co系非晶钎料Figure 2. Ti-Zr-Cu-Ni-Co Ingots amorphous filler metals. (a) ingots; (b) width; (c) thickness1.3 钎焊工艺
钎焊试验前，TC4和316L母材用80号，400号和800号水磨性砂纸逐级打磨，去除待焊试样表面的氧化膜，并使用无水乙醇超声清洗15 min.如图3所示，按照TC4/钎料箔带/316L“三明治”的结构装配试样，放置于真空钎焊炉(ZTF2-10)中，施加20 kPa的外在压力使得试样间紧密贴合，待钎焊炉内真空度达到6 × 10−3 Pa时，开始升温加热，钎焊温度设定为950 ℃，保温时间为10 min，具体的钎焊工艺加热曲线如图4所示.
![]()
图 3 钎焊装配和剪切夹具示意图Figure 3. Schematic diagram of brazing assembly and shear test fixture. (a) brazing assembly; (b) shear test fixture1.4 表征方法
采用D8 Advance型布鲁克X射线衍射仪(X-ray diffraction，XRD)对钎料晶体结构进行表征，并采用TGA/DSC3 + 型热分析仪(differential thermal analyzer，DTA)对其固液相线温度进行测试，采用JXA-8530F PLUS型场发射电子探针(electron probe micro-analyzer，EPMA)对钎焊接头界面微观组织、相分布和断裂路径进行表征和分析. 采用图3(b)所示的自制专用压剪夹具在DNS 100型万能试验机上测量接头剪切强度，剪切速率为0.5 mm/min，采用配备能谱仪(energy dispersive spectrometer，EDS)的Zeiss SUPRA55型场发射扫描电镜(scanning electron microscope，SEM)观察接头断口形貌.
2. 试验结果与分析
2.1 钎料的晶体结构与差热分析
Ti-Zr-Cu-Ni-Co系非晶体钎料表征，如图5所示，Ti-Zr-Cu-Ni-Co系钎料箔带的XRD 如图5(a)所示，可知所有图谱在 2θ为38° ~ 45°时均出现一个宽大的漫衍射峰，说明这5种钎料箔带均为非晶结构.图5(b)为钎料箔带的DTA 曲线，其升温速率为10 ℃ /min，可以看出DTA曲线在800 ~ 900 ℃之间有一个明显的吸热峰.表2为钎料的固液相线温度，可看出Co元素的加入改变了钎料的熔化温度区间，当Co元素含量为1.56%时，钎料的液相线温度(Tl)和熔化温度区间(Tl ~ Tm)均达到最小，表明该钎料具有较好的流动性.钎焊温度需高于钎料液相线温度30 ~ 80 ℃以保证钎料的润湿性和流动性，因此，文中钎焊温度设定为950 ℃.
![]()
图 5 Ti-Zr-Cu-Ni-Co系非晶钎料表征Figure 5. Ti-Zr-Cu-Ni-Co amorphous filler metals. (a) XRD patterns; (b) DTA curves表 2 钎料的固相线温度(Tm)和液相线温度(Tl)Table 2. Solidus temperature and liquidus temperature of filler metals钎料 固相线
温度
Tm/℃液相线
温度
Tl/℃熔化温度
区间
Tl ~ Tm/℃Ti43.76Zr12.50Cu37.49Ni6.25Co0 847 862 15 Ti43.76Zr12.50Cu35.93Ni6.25Co1.56 843 855 12 Ti43.76Zr12.50Cu34.37Ni6.25Co3.12 849 872 23 Ti43.76Zr12.50Cu32.81Ni6.25Co4.68 850 864 14 Ti43.76Zr12.50Cu31.25Ni6.25Co6.24 854 873 19 2.2 钎焊接头的界面典型微观组织
图6为950 ℃/10 min钎焊条件下使用Ti43.76Zr12.50Cu35.93Ni6.25Co1.56钎料钎焊接头的界面典型微观组织，表3为图6中标记位置的化学成分定量分析结果.从图6(a)可以看出接头形成了3个不同的区域(I、II和III区)，分别为靠近TC4母材的扩散区I区，钎缝中心区II区和靠近316L母材的界面区III区. I区是TC4母材和钎料相互扩散而形成的一个扩散区，由靠近TC4母材侧的针状组织和灰色组织组成，针状组织是典型的魏氏体组织，位置A处的物相成分为85.6% Ti + 11.3% Al， Al元素为α-Ti稳定元素，因此位置A为α-Ti相；位置B的主要成分是75.8% Ti，此外还包含4.6% 的β-Ti稳定元素 Cu，其在钎焊过程中降低了α-Ti向β-Ti转变的温度，促进β-Ti的形成，因此推断该处物相为β-Ti；位置D具有相同的物相；C位置的主要元素为Ti和Cu，Ti与Cu元素含量的比值为2∶1，由Ti-Cu二元相图[24]推测该位置为Ti2Cu相.
![]()
图 6 Ti43.76Zr12.50Cu35.93Ni6.25Co1.56钎料钎焊接头的微观组织Figure 6. Microstructure of brazed joint with Ti43.76Zr12.50Cu35.93Ni6.25Co1.56 filler metal. (a) low-magnification image of the joint and (b) magnified image of zone b in a表 3 图6中标记位置的EPMA点元素分析结果(原子分数，%)Table 3. EPMA analysis results of the marked locations in Fig. 6点 Ti Cu Zr Ni Co Al V Fe Cr 可能相 A 85.6 0.8 0.3 0.1 — 11.3 1.6 0.2 — α-Ti B 75.8 4.6 0.6 1.4 0.3 7.2 5.8 3.9 0.6 β-Ti C 66.1 23.1 2.5 2.3 0.2 1.9 1.1 2.1 0.8 Ti2Cu D 72.6 7.0 2.8 1.4 0.3 4.5 2.7 6.2 2.5 β-Ti E 40.8 25.0 15.8 4.4 0.4 5.3 1.3 5.4 1.7 (Ti, Zr)2(Cu, Ni) F 63.0 27.9 3.7 2.6 0.2 0.8 0.4 1.3 0.2 Ti2Cu G 50.8 22.0 2.2 3.9 0.9 2.5 1.0 14.3 2.5 Ti2(Cu, Ni) + TiFe H 32.0 0.9 0.9 4.0 0.4 0.5 0.3 52.4 8.5 (Fe, Cr)2Ti I 3.9 0.6 — 3.4 0.3 0.1 0.8 59.1 31.8 α-(Fe, Cr) + τ J 1.0 0.3 — 9.3 0.5 — 0.1 70.8 18.0 γ-(Fe, Ni) + σ II区由白色物相(位置E)、网状共晶组织(位置F)和灰色物相(位置G)组成，由表3可知，位置E主要元素为40.8% Ti + 25.0% Cu + 15.8% Zr + 4.4% Ni，由Cu-Ti-Zr三元相图[25]可知，E位置的反应相为Ti2Cu和Zr2Cu的混合物. Li等人[26]指出，Cu和Ni元素以及Zr和Ti两组元素的原子特性相近，可以无限固溶，故Ni元素可以视为类Cu元素，Zr元素可以视为类Ti元素，因此，E位置的Ti2Cu + Zr2Cu进一步被认为是(Ti, Zr)2(Cu, Ni)，F位置Ti和Cu元素含量比值约为2∶1(表3)，因此该相为Ti2Cu相，位置G主要元素为Ti, Cu, Fe，此外含有极少量Co元素，根据Cu-Fe-Ti三元相图[27]可知，在G位置形成了Ti2Cu + TiFe相，考虑到Cu，Ni，Co之间完全混溶和Xia等人[28]的研究，可以进一步认为是Ti2(Cu, Ni) + TiFe相.
由图6(b)可以明显看出III区形成了3个反应层，第一层中H位置的相主要由32.0% Ti + 52.4% Fe + 8.5% Cr组成，由Ti-Fe-Cr三元相图[29]可推断出该位置为(Fe, Cr)2Ti相，位置I(第二层)的物相为α-(Fe, Cr) + τ(Ti5Cr7Fe17)，位置J(第三层)的主要元素有Fe，Ni，Cr，根据Fe-Cr-Ni三元相图[30]可知，其物相为γ-(Fe, Ni) + σ.
采用Ti43.76Zr12.50Cu35.93Ni6.25Co1.56非晶钎料钎焊TC4/316L得到接头的元素分布结果如图7所示，可以看出I区的反应层厚度相对较宽，其主要元素为Ti，可推断为Ti基固溶体；II区由白色物相和灰色物相组成，白色相主要是由Cu，Zr，Ti，Ni元素组成，可能是由于钎焊过程中钎料扩散不充分而残留在此区域，灰色相的主要元素为Ti，Cu，Fe，Ni，对于Co元素，由于Co和Fe元素的良好相容性，它更倾向于扩散靠近到316L侧的灰色相，Zr元素在白色相中出现了大量富集的现象，这主要是由于Zr元素扩散能力较差，难以实现长距离扩散到两侧母材而残留在钎缝中所致；III区的反应层厚度较小，由316L母材侧界面微观组织面扫描结果为图8，该区主要是Ti，Fe和Cr 3种元素，从Ni和Cr的元素分布中可明显看出，该区出现了明显的贫Ni现象，且靠近316L母材侧存在Cr元素大量富集现象.
![]()
图 7 采用Ti43.76Zr12.50Cu35.93Ni6.25Co1.56非晶钎料钎焊接头的元素分布Figure 7. Elemental distribution of brazed joint with Ti43.76Zr12.50Cu35.93Ni6.25Co1.56 amorphous filler metal![]()
图 8 采用Ti43.76Zr12.50Cu35.93Ni6.25Co1.56非晶钎料钎焊接头316L母材侧的元素分布Figure 8. Elemental distribution at 316L base metal side of brazed joint with Ti43.76Zr12.50Cu35.93Ni6.25Co1.56 amorphous filler metal图9为上述钎焊接头的线扫描结果，从图9(a)可以看出，I区Ti，Fe元素含量呈现相反的变化趋势，Ti元素含量逐渐降低，TC4母材中的Ti元素含量明显不同于靠近TC4母材侧钎缝中的Ti元素含量，可见TC4母材中的Ti元素扩散到了钎料中，而Fe含量逐渐升高，说明 316L母材中的Fe元素向TC4母材侧扩散；II区主要元素为Ti，Cu，Zr，Ni和Fe，这5种元素含量变化较为复杂且均呈现出阶梯型变化，主要是因为不同物相中元素的偏聚程度不同，进而对316L母材侧接头放大的线扫描元素分布如图9(b)所示；III区中Ti和 Fe元素呈相反的变化趋势，说明在浓度梯度的作用下，Ti和Fe元素与界面发生了互扩散，并在凝固过程中生成了Ti-Fe脆性相，Cr元素在此区域发生了富集现象，这是因为钎焊过程中，钎料中的Ti元素扩散到了316L不锈钢母材中削弱了Cr元素的活性，降低了Cr元素在316L母材中的溶解度，从而导致Cr元素在界面反应层出现了偏聚.
![]()
图 9 采用Ti43.76Zr12.50Cu35.93Ni6.25Co1.56非晶钎料钎焊接头元素线扫描分布Figure 9. Elemental line scanning distribution of brazed joint with Ti43.76Zr12.50Cu35.93Ni6.25Co1.56 amorphous filler metal. (a) integral joint; (b) magnified image of zone b in 9(a)2.3 Co元素含量对接头界面微观组织的影响
不同Co元素含量非晶钎料钎焊接头界面微观组织如图10所示. 钎料与TC4钛合金和316L不锈钢母材均紧密结合，无裂纹、未焊合等常见焊接缺陷的出现，说明所设计钎料对母材具有良好的流动性，与母材形成了良好的冶金连接.钎焊接头均形成了3个不同区域，I区靠近TC4母材侧均有针状魏氏体生成，且魏氏体的数量随Co元素含量的增加而增多，这是由于Co元素的电负性比Ti强，增加钎料中Co元素的含量，可以促进钎料与TC4母材之间的相互扩散.在不同Co元素含量条件下，II区形态变化最为明显，Co元素含量为0和1.56%时，II区存在明显的网状共晶组织，当Co元素含量超过1.56%时，网状共晶组织Ti2Cu相消失，且Co元素含量为1.56%时钎料残留(白色相)较少，表明该钎料流动性好，与母材的扩散和反应更充分.III区的高倍形貌如图10(a1) ~ 图10(e1)所示，图11为钎焊接头III区Ti-Fe化合物层的厚度随钎料中Co元素含量增加而变化的趋势，钎料中Co元素的加入，使得III区Ti-Fe化合物层厚度有减小趋势，这是由于Co元素的加入抑制了部分脆性相的生成所致.
![]()
图 10 950 ℃/10 min条件下不同Co含量非晶钎料钎焊接头界面微观组织Figure 10. Effect of Co content in filler metals on interfacial microstructure of brazed joint at 950 ℃/10 min. (a) 0%; (b) 1.56%; (c) 3.12%; (d) 4.68%; (e) 6.24%![]()
图 11 不同Co元素含量钎焊接头III区Ti-Fe化合物层的厚度Figure 11. Thickness of Ti-Fe reaction layer in zone III of brazed joints with different Co content2.4 Co元素含量对钎焊接头力学性能的影响
950 ℃/10 min条件下不同Co元素含量非晶钎料钎焊接头剪切强度如图12所示，随着Co元素含量的增加，接头剪切强度先升高后降低再升高，当Co元素含量由0增加到1.56%时，接头强度大幅度增加，且Co元素含量为1.56%时，接头剪切强度达到最大为310 MPa. 当Co元素含量增加到3.12%时，接头强度又显著下降，进一步增加Co元素含量到6.24%时，接头强度呈现升高趋势.钎料Co元素含量的增加会改变钎料液相线温度，使得钎料流动性有所不同而影响接头性能.Co元素含量为3.12%时，钎料的液相线温度较高，流动性差，从而导致大部分钎料残留在钎缝中与母材过度反应，生成了大量的Ti-Fe脆性相而削弱了接头性能.Co元素含量为1.56%时，钎料具有较好的流动性，可与母材实现良好的冶金结合，获得高强度接头，且接头剪切强度高于文献中报道的剪切强度[31].
![]()
图 12 950 ℃/10 min条件下不同Co元素含量非晶钎料钎焊接头的剪切强度Figure 12. Shear strength of brazed joints with different Co content filler metals at 950 ℃/10 min2.5 Co元素含量对钎焊接头断裂行为的影响
图13为不同Co元素含量非晶钎料钎焊接头断裂路径.从图13右图中可看出，Co元素含量为0%，钎焊接头断裂于(Ti, Zr)2(Cu, Ni) + Ti2Cu 界面；Co元素含量为1.56% ~ 6.24%时，接头均沿TiFe层断裂；当Co元素含量为1.56%时，可从图13(b)看出有二次裂纹的产生，二次裂纹穿过TiFe层，沿着TiFe2/FeCr界面扩展.由于二次裂纹在断裂过程中需要吸收大量的断裂载荷，从而使得接头强度提高. 当Co元素含量为0%时，断裂发生在钎缝中心区(II区)，主要是因为该条件下II区中钎料残留(Ti, Zr)2(Cu, Ni)相过多，加剧了钎缝中心区的脆硬性，说明未加Co元素的非晶钎料钎焊接头性能较差；当Co元素含量为1.56% ~ 6.24%时，断裂均发生于靠近316L母材的界面区(III区)附近，III区含有τ，TiFe2，TiFe等脆性相，加剧了裂纹的萌生和扩展，使得该区域成为钎焊接头的薄弱位置.
![]()
图 13 950 ℃/10 min条件下不同Co元素含量非晶钎料钎焊接头断裂路径Figure 13. Fracture path of brazed joints with different Co content filler metals at 950 ℃/10 min. (a) 0%; (b) 1.56%; (c) 3.12%; (d) 4.68%; (e) 6.24%钎焊接头断口形貌如图14所示，表4为对应位置的EDS分析结果.母材两侧断口上均存在大量解理台阶和解理面，从图14(a)中 TC4侧断口可以观察到河流花样(位置A)及316L断口侧层状分布的扇形解理花样(位置E)，呈典型的解理断裂模式.根据表4，断口检测到了FeCr，TiFe和TiFe2等物相.如图15所示，钎焊接头断口的XRD图谱也说明了母材两侧断口存在Ti-Fe，Fe-Cr等物相，与前文断裂路径、断口形貌物相的分析结果一致，最终可判断添加Co元素钎料的钎焊接头断裂位置位于III区附近.
![]()
图 14 使用不同钎料钎焊接头断口形貌Figure 14. Fracture morphology of brazed joints. (a) Ti43.76Zr12.50Cu35.93Ni6.25Co1.56; (b) Ti43.76Zr12.50Cu34.37Ni6.25Co3.12表 4 图14中标记位置的EDS点元素分析结果(原子分数，%)Table 4. EDS analysis results of the marked locations in Fig. 14点 Ti Cu Zr Ni Co Al V Fe Cr 可能相 A 48.4 25.4 5.7 4.8 1.3 2.7 0.7 9.8 1.3 Ti2Cu B 53.8 25.2 11.0 2.8 0.2 3.2 0.4 2.9 0.6 (Ti, Zr)2(Cu, Ni) C 48.1 24.7 13.9 3.8 0.4 3.4 0.7 3.9 1.2 (Ti, Zr)2(Cu, Ni) D 30.8 0.7 2.1 3.4 0.6 1.1 0.4 50.5 10.5 TiFe2 E 48.5 21.7 3.2 3.8 1.3 3.7 0.7 14.9 2.4 Ti2(Cu, Ni) + TiFe F 48.3 23.6 3.5 5.2 1.2 2.3 — 13.9 2.0 Ti2(Cu, Ni) + TiFe G 58.1 12.1 10.2 3.4 0.8 6.5 1.9 5.6 1.6 (Ti, Zr)2(Cu, Ni) H 49.1 18.9 2.0 7.1 2.6 2.6 0.5 15.3 1.9 Ti2(Cu, Ni) + TiFe I 49.9 19.1 2.7 5.7 2.6 3.5 0.6 14.2 1.7 Ti-Cu-Fe J 11.5 0.4 0.7 2.9 0.3 0.7 0.6 57.0 26.0 FeCr K 38.2 5.6 1.3 5.4 1.5 1.6 0.3 36.9 9.3 TiFe L 47.9 19.4 3.0 6.0 2.4 2.9 0.3 16.0 2.2 Ti-Cu-Fe ![]()
图 15 使用不同钎料钎焊接头断口XRD图谱Figure 15. XRD patterns of fracture surfaces. (a) Ti43.76Zr12.50Cu35.93Ni6.25Co1.56; (b) Ti43.76Zr12.50Cu34.37Ni6.25Co3.123. 结论
(1)钎料中Co元素的加入显著降低了钎焊接头Ti-Fe反应层厚度，随着Co元素含量的增加，接头剪切强度先升高后降低再升高，当Co元素含量为1.56%时，接头剪切强度达到最大310 MPa.
(2)钎焊接头可分为3个典型区域，分别为靠近TC4母材的扩散区(I区)、钎缝中心区(II区)和靠近316L母材的界面区(III区). 接头界面典型微观组织结构为TC4/β-Ti + Ti2Cu/(Ti, Zr)2(Cu, Ni) + Ti2Cu + Ti2(Cu, Ni) + TiFe/(Fe, Cr)2Ti + α-(Fe, Cr) + τ + γ-(Fe, Ni) + σ/316L.
(3)TC4钛合金母材与Ti-Zr-Cu-Ni-Co系非晶态钎料有良好的化学相容性.接头断裂均发生在靠近316L母材侧的TiFe层，断裂模式为典型的解理断裂.而未添加Co元素的接头断裂于钎缝中心区(II区)，性能较差，界面区中生成了TiFe和TiFe2等脆性相削弱了接头的力学性能.
-
![]()

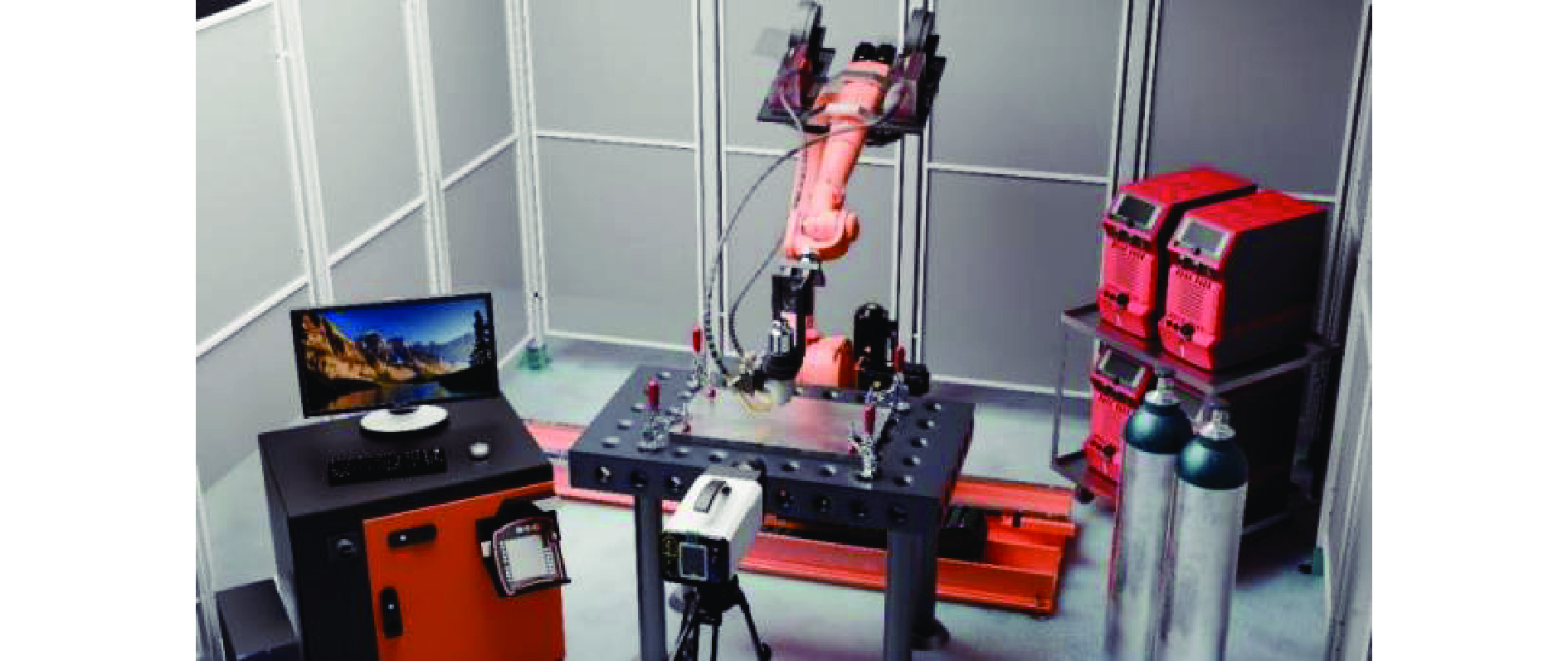

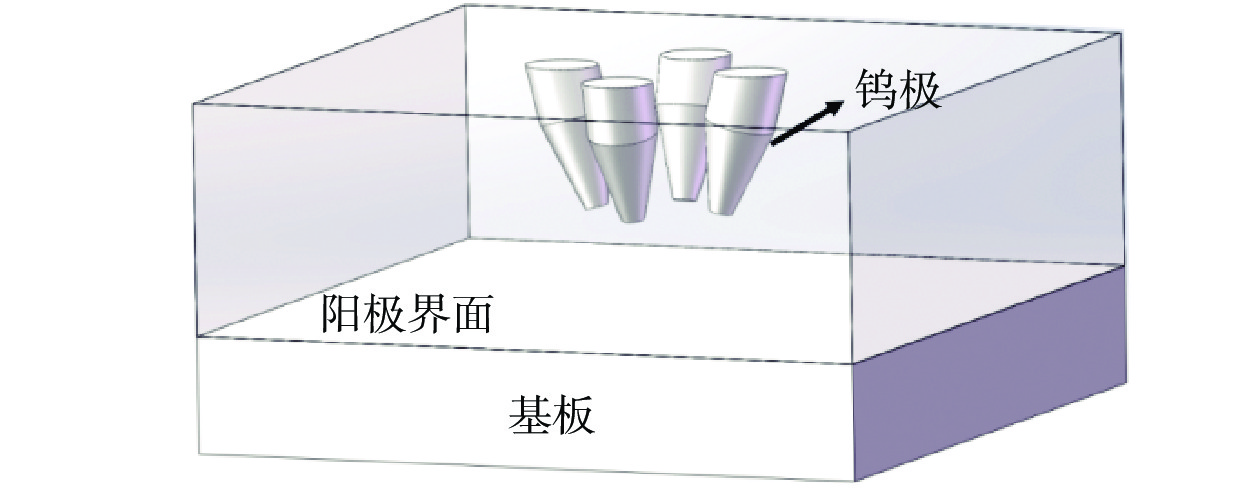

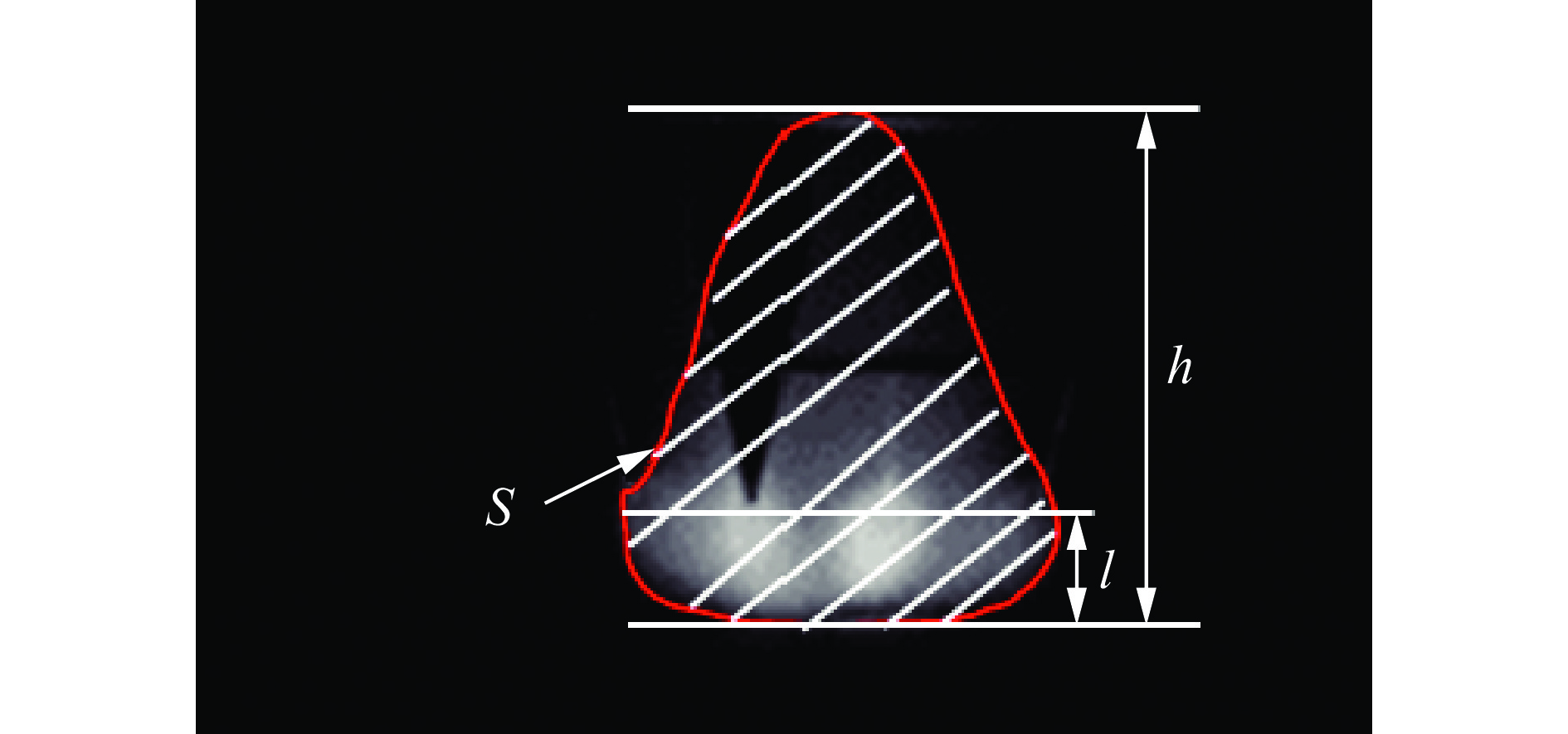

图 3 四钨极TIG电弧图像特征采集示意图
Figure 3. Schematic diagram of image feature acquisition of tetra-tungsten arc
![]()
图 4 四钨极TIG电弧引燃过程(焊接电流I = 120 A，钨极间距d = 4 mm，弧长L = 5 mm)
Figure 4. Tetra-tungsten arc ignition process
![]()

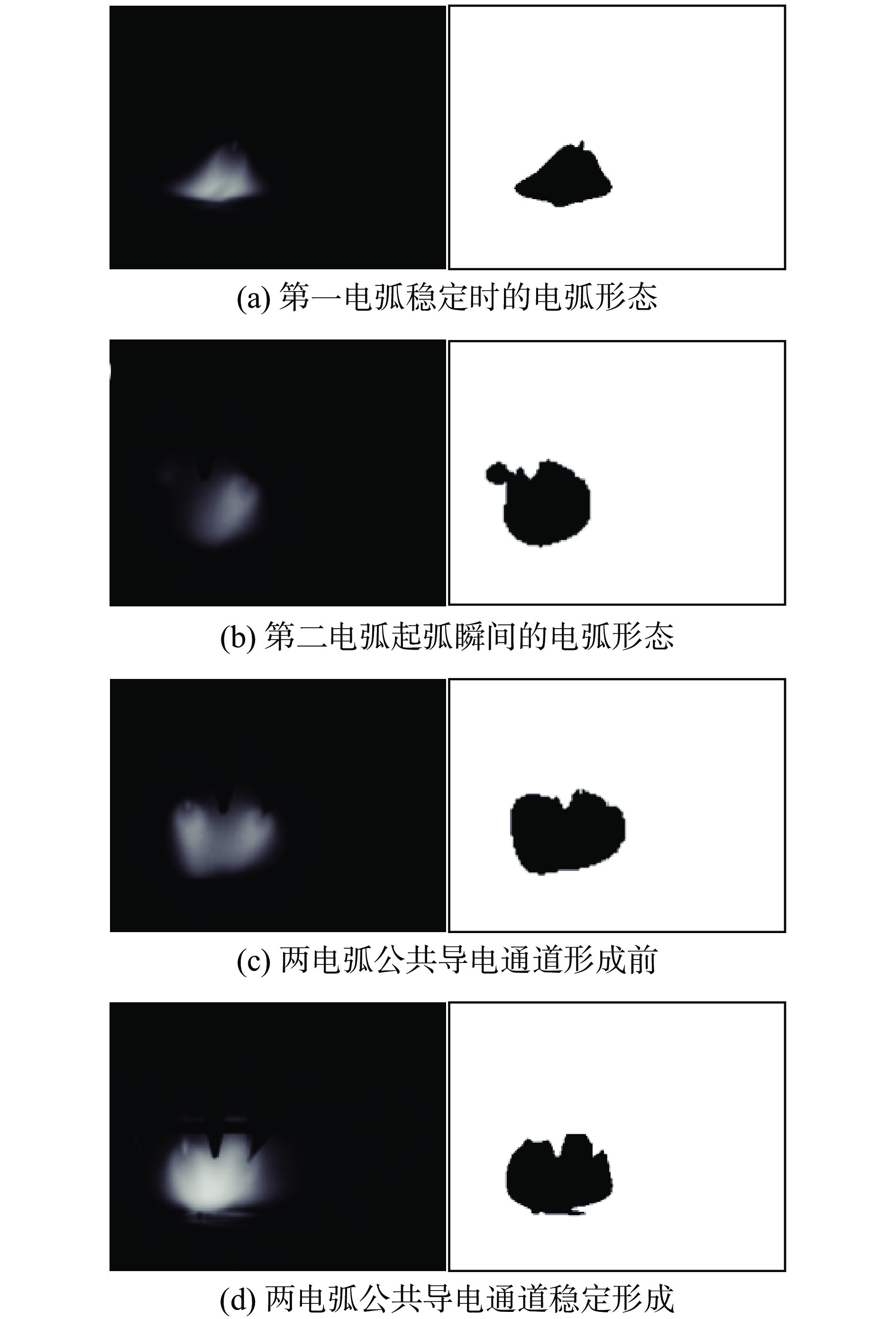

图 5 第一电弧到第二电弧引燃过程
Figure 5. Process of the first arc to second arc ignition. (a) arc morphology when the first arc is stable; (b) arc morphology at the moment of the second arc's ignition; (c) arc morphology before the formation of the common conductive channel between the two arcs; (d) arc morphology when the common conductive channel of the two arcs is stable
![]()

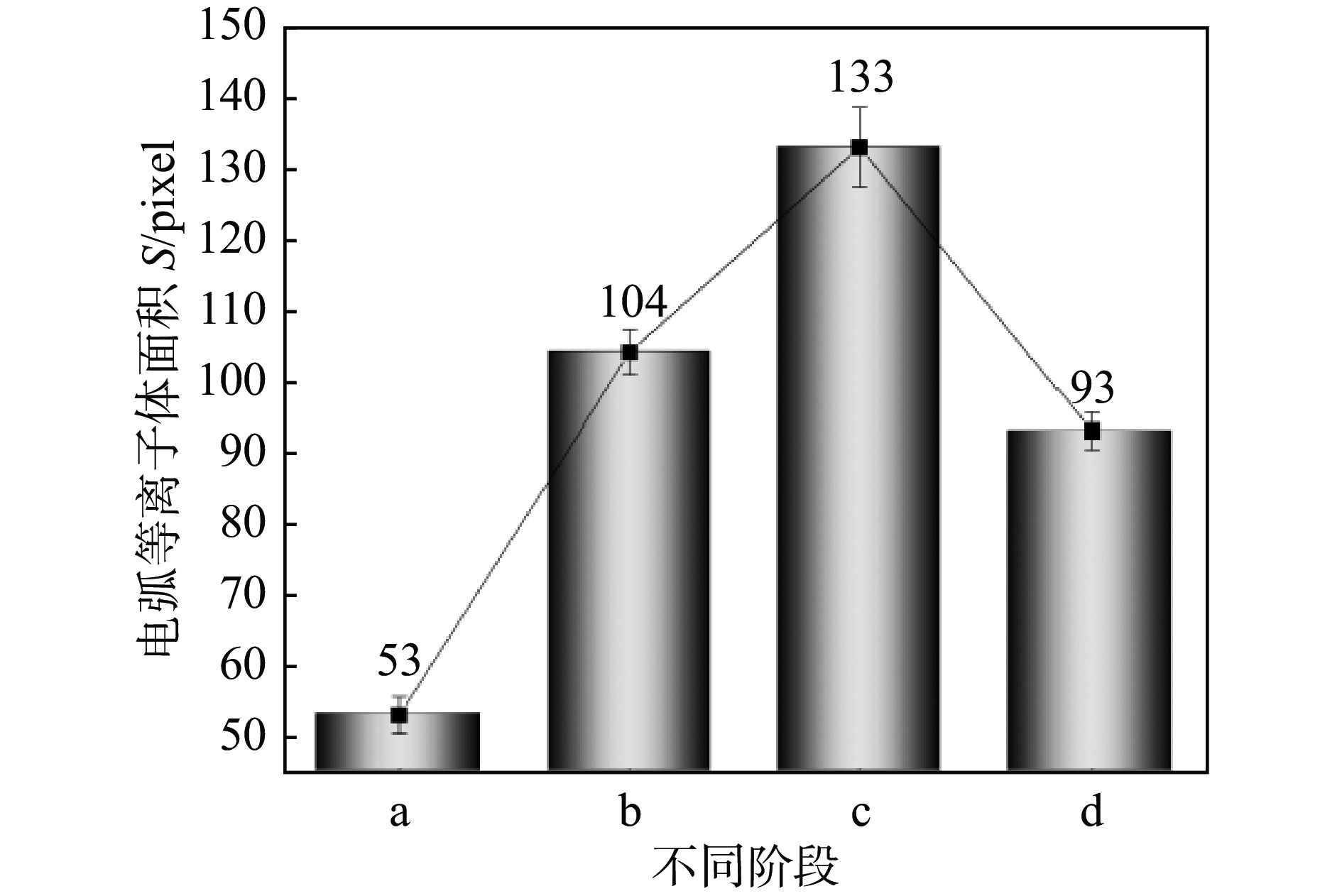

图 6 第一电弧到第二电弧引燃过程电弧等离子体面积
Figure 6. Arc plasma area during first arc to second arc ignition process
![]()

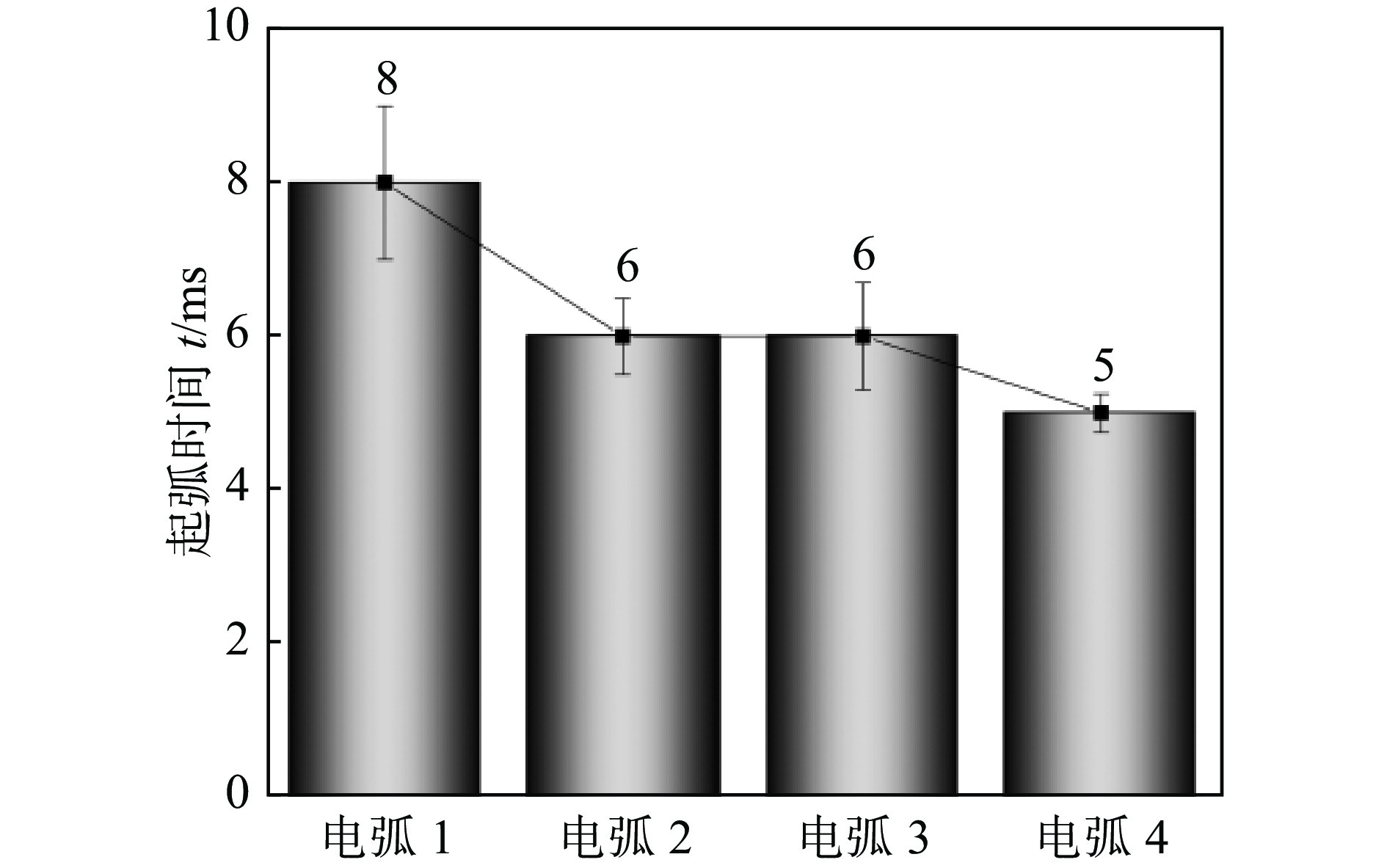

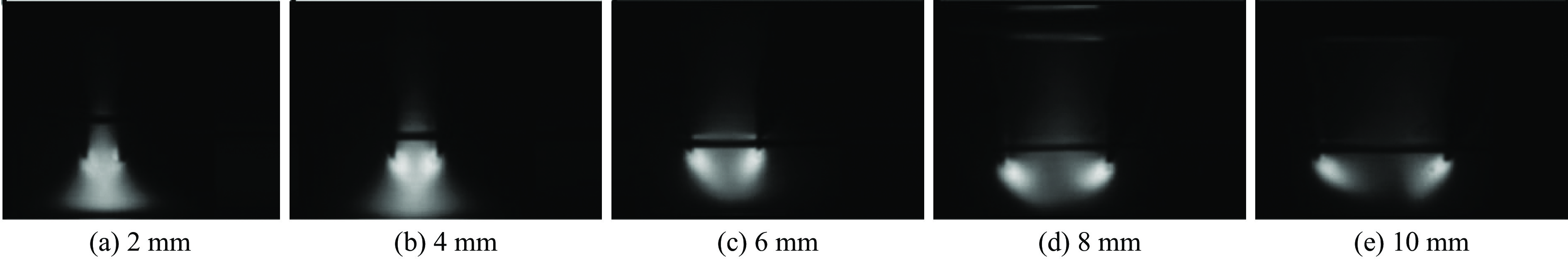

图 8 不同钨极间距下四钨极TIG电弧形态(焊接电流I = 120 A，弧长L = 5 mm)
Figure 8. Tetra-tungsten arc shape with different distance between tungsten electrodes. (a) 2 mm; (b) 4 mm; (c) 6 mm; (d) 8 mm; (e) 10 mm
![]()
图 9 不同钨极间距下四钨极TIG电弧等离子体面积及方差
Figure 9. Plasma morphology with different Distance between tungsten electrodes. (a) arc plasma area; (b) variance of arc plasma area
![]()

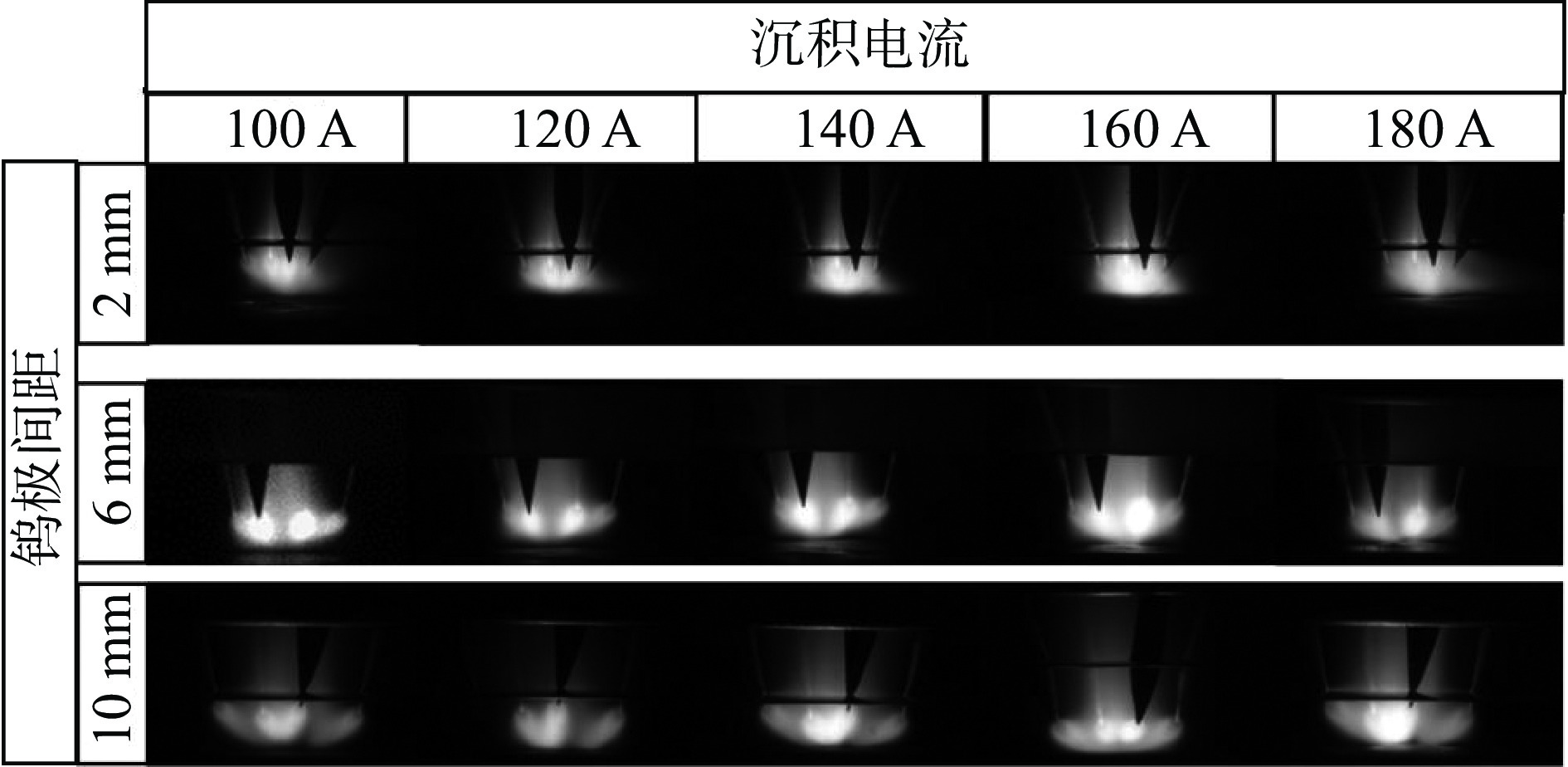

图 10 不同焊接电流下四钨极TIG电弧形态(钨极间距d = 4 mm，弧长L = 5 mm)
Figure 10. Tetra-tungsten arc morphology under different deposition currents
![]()
图 11 不同沉积电流下四钨极TIG电弧等离子体面积及方差
Figure 11. Area and variance of tetra-tungsten arc plasma under different deposition currents. (a) arc plasma area; (b) arc plasma area variance
![]()
图 12 不同电弧弧长对四钨极TIG电弧形态的影响(焊接电流I = 120 A，钨极间距d = 4 mm)
Figure 12. Tetra-tungsten arc shape under different arc lengths
![]()
图 13 不同电弧弧长下电弧等离子体面积及方差
Figure 13. Plasma area and variance of tetra-tungsten arc under different Arc lengths. (a) arc plasma area; (b) arc plasma area variance
![]()
图 14 不同钨极间距下四钨极TIG电弧形态及接头横截面
Figure 14. Cross-sectional area of four tungsten electrode heat source fusion joint for different tungsten electrode spacing). (a) 2 mm；(b) 4 mm；(c) 6 mm；(d) 8 mm；(e) 10 mm
![]()
图 15 不同状态电弧等离子体电子迁移情况示意图
Figure 15. Electron migration of arc plasma in different states
![]()

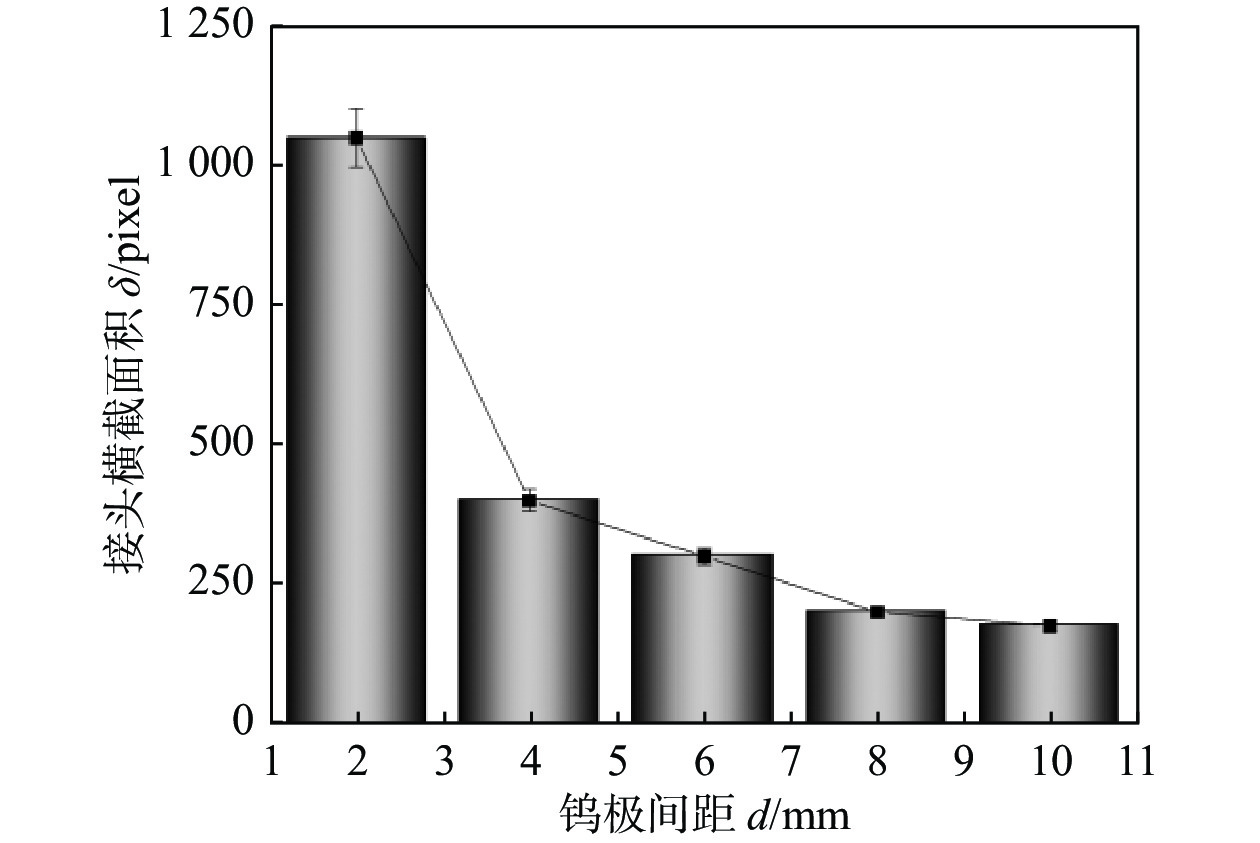

图 16 不同钨极间距下横截面熔化面积
Figure 16. Cross-sectional area of welded joint under different tungsten electrode spacing. (a) a single tungsten electrode; (b) d = 2 mm; (c) d = 6 mm; (d) d = 10 mm
表 1 304不锈钢与HS13/5焊丝成分(质量分数，%)
Table 1 Chemical compositions of 304 stainless steel and HS13/5 welding wire
材料 C Si Mn S P Cr Ni Mo 304不锈钢 0.040 0.43 1.17 0.0014 0.0280 18.05 8.08 0.054 HS13/5焊丝 0.016 0.46 0.54 0.0083 0.0019 12.30 4.51 0.480
下载: 导出CSV
-
[1] TOMAR B, SHIVA S, NATH T. A review on wire arc additive manufacturing: Processing parameters, defects, quality improvement and recent advances[J]. Materials Today Communications, 2022, 31(6): 103739.
[2] EVANS S I, WANG J, QIN J, et al. A review of WAAM for steel construction–Manufacturing, material and geometric properties, design, and future directions[J]. Structures, 2022, 10(44): 1506 − 1522.
[3] CHEN L, HE Y, YANG Y X, et al. The research status and development trend of additive manufacturing technology[J]. The International Journal of Advanced Manufacturing Technology, 2017, 89(9/10/11/12): 3651 − 3660.
[4] 韩庆璘. 双丝双钨极氩弧增材制造成形机理及熔敷金属成分梯度调节[D]. 哈尔滨: 哈尔滨工业大学, 2021. HAN Qinglin. Forming mechanism and composition gradient regulating of deposited metal in double-wire twin -electrode gas tungsten arc additive manufacturing [D]. Harbin: Harbin Institute of Technology, 2021.
[5] 雍绍禹. 大型3D部件焊接增材制造的优势、挑战及策略探析[J]. 数字农业与智能农机, 2024(6): 124 − 126. doi: 10.3969/j.issn.2097-065X.2024.06.038 YONG Shaoyu. Analysis of the advantages, challenges and strategies of additive manufacturing for welding large 3D components[J]. Digital Agriculture and Intelligent Agricultural Machinery, 2024(6): 124 − 126. doi: 10.3969/j.issn.2097-065X.2024.06.038
[6] 孟美情, 韩俭, 朱瀚钊, 等. 基于多丝电弧增材制造研究现状[J]. 材料工程, 2025, 53(10): 46 − 92. MENG Meiqing, HAN Jian, ZHU Hanzhao, et al. Research status of arc additive manufacturing based on multi-wire[J]. Materials Engineering, 2025, 53(10): 46 − 92.
[7] 黄佳蕾, 陈菊芳, 姜宇杰, 等. TIG电弧增材制造308L不锈钢的显微组织与力学性能分析[J]. 热加工工艺, 2023, 52(1): 38 − 42. HUANG Jialei, CHEN Jufang, JIANG Yujie, et al. Microstructure and mechanical properties of 308L stainless steel made by TIG arc additive manufacturing[J]. Heat Processing Technology, 2023, 52(1): 38 − 42.
[8] 刘黎明, 贺雅净, 李宗玉, 等. 不同路径下316不锈钢电弧增材组织和性能[J]. 焊接学报, 2020, 41(12): 13 − 19. doi: 10.12073/j.hjxb.20200815002 LIU Liming, HE Yajing, LI Zongyu, et al. Microstructure and properties of 316 stainless steel fabricated by arc additive manufacturing under different paths[J]. Transactions of the China Welding Institution, 2020, 41(12): 13 − 19. doi: 10.12073/j.hjxb.20200815002
[9] 杜兵, 孙凤莲, 徐玉君, 等. 焊接方法对超低碳马氏体不锈钢焊丝熔敷金属冲击韧性的影响[J]. 焊接学报, 2014, 35(8): 1 − 4. DU Bing, SUN Fenglian, XU Yujun, et al. The influence of welding methods on the impact toughness of the deposited metal of ultra-low carbon martensitic stainless steel wire[J]. Transactions of the China Welding Institution, 2014, 35(8): 1 − 4.
[10] KOBAYASHI K, NISHIMURA Y, IIJIMA T, et al. Practical application of high efficiency twin-arc TIG welding method (Sedar-TIG) for pclng storage tank[J]. Welding in the World, 2004, 48(7): 35 − 39.
[11] 肖天骄. 焊接TIG电弧的导电机构及其能量分布的研究[D]. 北京: 北京工业大学, 2013. XIAO Tianjiao. Research on the conductive mechanism of TIG welding arc and its energy distribution[D]. Beijing: Beijing University of Technology, 2013.
[12] 杨义成, 杜兵, 黄继华, 等. 空心钨极同轴填丝焊接丝弧交互作用机制[J]. 焊接学报, 2022, 43(4): 94 − 99. YANG Yicheng, DU Bing, HUANG Jihua, et al. Mechanism of wire and arc interaction in hollow tungsten arc welding with coaxial filler wire[J]. Transactions of the China Welding Institution, 2022, 43(4): 94 − 99.
[13] 黄勇, 郝延召, 瞿怀宇, 等. 耦合电弧钨极TIG焊电弧压力的测量与分析[J]. 焊接学报, 2013, 34(12): 33 − 36. HUANG Yong, HAO Yanzhao, QU Huaiyu, et al. Test and analysis of arc pressure measurement in coupling arc electrode TIG welding[J]. Transactions of the China Welding Institution, 2013, 34(12): 33 − 36.
[14] AMAN Singh, VIVEK Singh, AJAY Pratap Singh, et al. Experiment analysis of A-TIG welding and comparison between TIG, Double-TIG, and A-TIG of Hastelloy C-276[J]. Materials Today: Proceedings, 2023, 100: 102 − 107.
[15] LIU L M , XU X K, ZHU Y L. Study on synchronous induction of arc plasma by laser in laser-double TIG hybrid welding[J]. Optics and Lasers in Engineering, 2020, 133(10): 106130.1 − 106130.10.
[16] SCHWEDERSKY M B, SILVA R, DUTRA J C, et al. Two-dimensional arc stagnation pressure measurements for the double-electrode GTAW process[J]. Science and Technology of Welding and Joining, 2016, 21(4): 275 − 80. doi: 10.1080/13621718.2015.1104095
[17] 徐信坤. 小功率脉冲激光诱导增强双电弧物理机制及焊接工艺研究[D]. 大连: 大连理工大学, 2022. XU Xinkun. Physical mechanism and welding process of low power pulsed laser induced enhanced twin arc[D]. Dalian: Dalian University of Technology, 2022.
[18] WANG B , ZHANG H , SANG J. Study on arc characteristics and weld appearance of laser-twin-arc-GTAW hybrid welding[J]. China Welding, 2025, 34(1): 12 − 27.
-
