Effect of SiC powder ratio on interfacial microstructure and mechanical property of CMC /superalloy brazing joint
-
摘要:

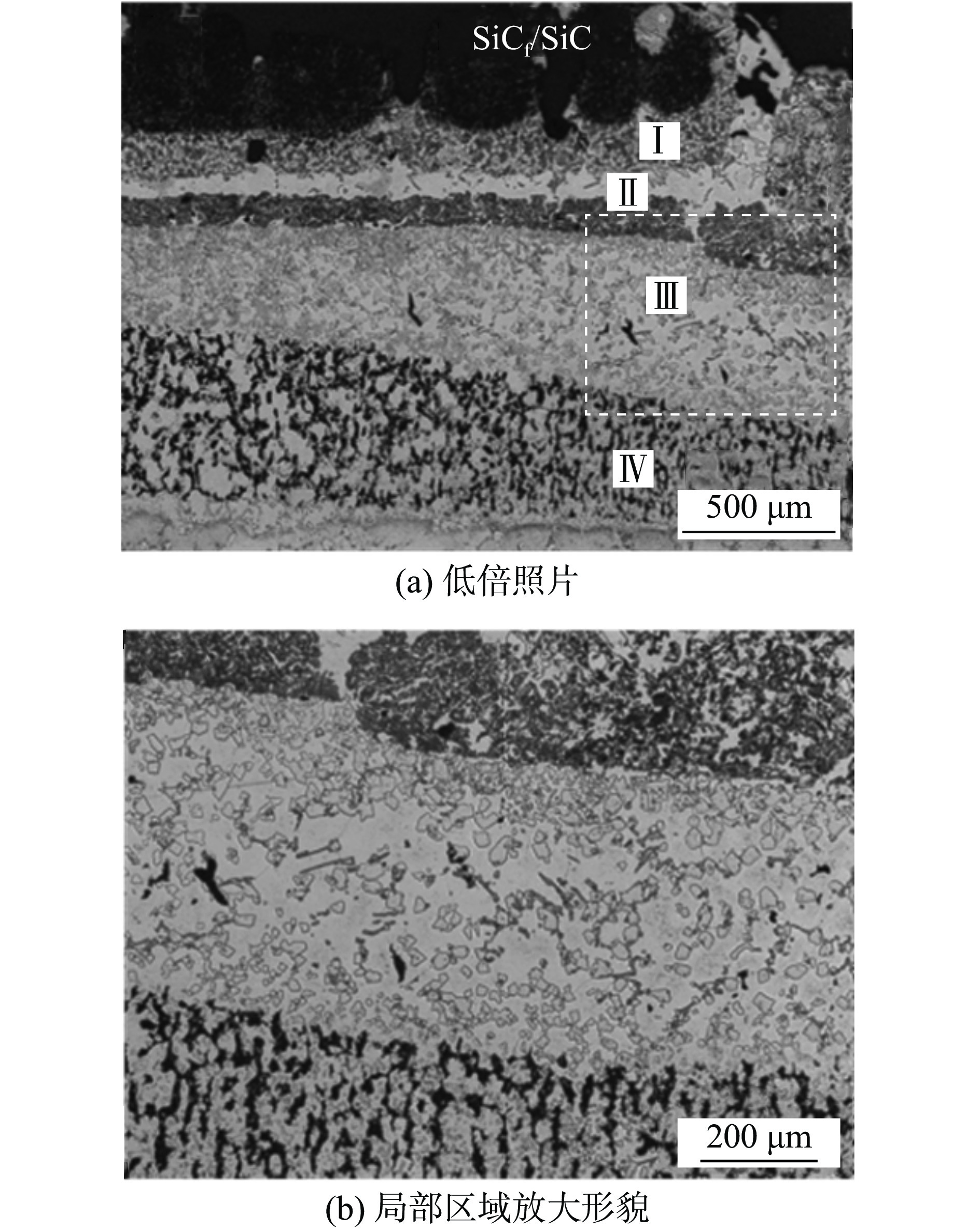

为了降低SiCf/SiC复合材料(CMC)与高温合金钎焊接头残余应力,并更进一步提升接头力学性能,采用不同配比SiC陶瓷粉末与NiCoCrWMoTiHf钎料进行混合,获得了一系列中间层,形成了热膨胀系数呈梯度过渡的钎焊接头. 接头组织分析表明,当钎料中加入不同比例的SiC粉末时,钎焊接头组成区域物相成分未发生明显变化,随着加入的陶瓷粉末增多,钎料凝固区中析出金属间化合物增多,且主要分布在钎料区两侧. 当加入的SiC陶瓷为20%(质量分数)时,钎料凝固区宽度达到最大值,且钎料凝固区与反应层区域形成冶金结合层,有利于接头力学性能的提升. 对含20%SiC陶瓷钎焊接头的剪切试验表明,其室温抗剪强度达175 MPa,1 100 ℃平均抗剪强度达到了120 MPa,证实了适当配比SiC粉末对钎焊接头力学性能提升的有效性.
-
关键词:
- SiCf/SiC复合材料 /
- 高温合金 /
- 钎焊 /
- 中间层 /
- 高温抗剪强度
Abstract:To reduce the residual stress of SiCf/SiC composite material (CMC) and superalloy brazing joints, and further improve the mechanical properties of the joints, different ratios of SiC powder and NiCoCrWMoTiHf fillers were mixed to obtain a series of intermediate layers, forming brazing joints with a gradient coefficient of thermal expansion. The analysis of interfacial microstructure of joints shows that when different proportions of SiC powder are added to the filler, there is no significant change in the phase composition of the brazing seam. As the amount of ceramic powder added increases, the precipitation of intermetallic compounds in the solidification zone of the filler increases, and they are mainly distributed on both sides of the filler area. When the mass percentage of SiC ceramics added is 20%, the width of the solidification zone of the filler reaches its maximum value, and a metallurgical bonding layer is formed between the solidification zone of the filler and the reaction layer area, which is beneficial for improving the mechanical properties of the joint. The shear test of 20%SiC ceramic brazing joints shows that the room temperature shear strength reaches 175 MPa, and the average shear strength reaches 120 MPa at 1 100 ℃, confirming the effectiveness of appropriate SiC powder ratio in improving the mechanical properties of brazing joints.
-
0. 序言
搅拌摩擦焊(friction stir welding, FSW)作为一种固相焊接技术,具有焊缝质量高、变形小等优点[1-2]. 目前加工制造业对焊接智能化、高效化的要求日益上升,机器人搅拌摩擦焊得以更普遍的应用.在实际大型结构的FSW生产中,由于接头形式、板材加工精度以及工装夹具装配质量问题,焊接过程容易产生较大的间隙,对接头的成形和性能极为不利[3-4],当工件之间的间隙超过工件厚度的10%时,很难获得无缺陷质量良好的接头[5]. 间隙的存在导致焊核区(weld nugget zone,WNZ)材料流动不充分,焊缝出现孔洞和隧道等缺陷[6]. 同时,工件被塑化的材料流入间隙,弥补材料缺失使得焊缝位置减薄严重,降低接头承载能力[7].
研究人员[8-9]采用粉末、焊丝或者补偿条作为填充材料对大间隙下的工件进行FSW,得到成形良好无缺陷的接头,接头与常规FSW接头力学性能吻合,然而,当焊接速度过快时,这些填充材料很容易飞出间隙,从而形成缺陷. 同时填充材料需要在焊前放置在间隙内,针对复杂结构间隙及焊接过程中产生的间隙,填充材料的尺寸以及填料的连续性受到限制.
基于传统搅拌摩擦焊方法,填充材料旁轴送料,将FSW与填料过程同时进行,实现大间隙机器人搅拌摩擦填丝焊,并对其接头进行盐雾腐蚀试验,分析搅拌摩擦填丝焊接头不同区域的腐蚀行为差异.搅拌摩擦填丝焊提高了FSW对工况条件的适应性,适用于高铁、船舶和飞机上大型及复杂结构焊缝,有望为工程实际应用提供理论依据和技术支撑.
1. 试验方法
试验材料为5A06铝合金轧制板材,尺寸为300 mm × 70 mm × 3 mm,填充材料为直径1.6 mm的5B06丝材. 机器人搅拌摩擦填丝焊焊接过程示意图及焊具尺寸如图1所示,对接板材焊接间隙为2 mm. 填充丝材经过高推力送丝系统从送丝孔连续输送到储料腔内部,高速旋转的螺杆将金属丝材剪切成粒状材料,粒状材料在自身重力及与螺杆侧壁的摩擦力的影响下,在储料腔内塑化从底部的缝隙流出. 轴向压力使储料腔与板材之间产生挤压效果,粒状材料发生变形堆积并被塑化. 在旋转的搅拌针的驱动作用下,塑化的填充材料发生流动并实现与基材的连接. 试验所采用的焊接工艺参数为转速3 000 r/min,焊接速度200 mm/min,送丝速度1.8 m/min,轴向压力5 000 N,倾角1.5°.
2. 试验结果与分析
2.1 焊缝成形
图2为机器人搅拌摩擦填丝焊接头焊缝表面形貌. 焊缝表面光滑成形良好,无沟槽缺陷,在搅拌针的驱动作用下,塑化的填充材料发生流动后沉积弥补了间隙位置材料缺失,同时焊缝有一定程度的增厚,提高了接头的承载能力.
2.2 焊缝微观组织
图3为焊缝整体微观形貌及不同区域的微观组织. 焊接接头填充材料与基体母材结合良好,焊缝无孔洞及隧道缺陷,由于搅拌针的存在,搅拌针促进塑化的丝材和基材发生流动,提高了填充材料与基材的结合效果. 丝材经过螺杆的剪切及静轴肩的挤压作用,与焊核区受到搅拌针的搅拌作用一样,填充材料也经历了大塑性变形,发生动态再结晶,形成细小的等轴晶.
2.3 焊缝腐蚀性能
搅拌摩擦填丝焊接头经过7天盐雾腐蚀试验后接头各区域腐蚀形貌如图4所示. 接头表面均发生了点蚀坑的萌生, 表面出现腐蚀产物;焊核区及填充材料区域的点蚀坑尺寸较小,且分布较为均匀;母材点蚀坑分布不均匀,尺寸较大.热力影响区(thermo- mechanically affected zone,TMAZ)的点蚀坑随晶粒分布特征呈流线分布,热影响区(heat-affected zone,HAZ)的点蚀坑尺寸较大,且出现一定的聚集现象,点蚀坑发生扩展.焊核区和填充材料区表现出更好的耐腐蚀性能.
第二相分布及尺寸对点蚀坑的形成有巨大影响,第二相和基体之间形成微电偶会导致腐蚀现象发生.焊核区经过塑性变形后第二相颗粒被打碎,尺寸较小分布也更均匀,进而发生腐蚀现象后点蚀坑分布均匀细小;填充材料区域拥有更小且弥散分布的第二相颗粒,填充材料的加入增强了焊核区的耐蚀性.经过轧制后的母材中第二相颗粒尺寸较大且分布不均匀,耐蚀性较差易形成较大的点蚀坑;热力影响区点蚀坑呈流线分布,而热影响区第二相颗粒发生聚集长大,发生点蚀后有利于点蚀坑的扩展,导致热影响区的耐蚀性较差.
图5为热影响区点蚀坑SEM图及附近元素分布.发现在第二相Al6(FeMn)附近产生了明显的腐蚀现象, 点蚀坑发生扩展. 在盐雾环境中,铝合金表面虽然存在一层氧化膜,但是随着溶液中Cl−的侵入,Cl−破坏了表面氧化膜,促进点蚀现象发生. 同时热影响区第二相颗粒Al6(FeMn)与铝基体之间存在腐蚀电位差形成原电池,由于Al6(FeMn)电位高于铝基体[10],第二相颗粒在腐蚀过程中充当阴极,促使周围基体发生腐蚀,因此在第二相附近形成环形腐蚀区域产生腐蚀坑并向四周扩展. 当第二相尺寸较大时,周围基体溶解的范围增大,点蚀坑的尺寸也会更大. 基于元素分布图可以看出,在腐蚀坑附近Al元素含量减少,点蚀坑内金属发生溶解,点蚀孔内阳离子浓度升高,Cl−就会不断侵入以维持平衡.随着Cl−浓度的升高发生水解,导致点蚀坑内部氢离子浓度升高,溶液酸化,促使基体进一步溶解,点蚀坑发生扩展.
2.4 接头力学性能
图6为经过7天盐雾腐蚀接头、未腐蚀接头及母材的拉伸测试结果.未腐蚀接头抗拉强度为388.9 MPa ± 1.4 MPa,断后伸长率为20.5% ± 0.4%,分别达到母材的99%及94%. 经过7天盐雾腐蚀后接头抗拉强度降低到356.6 MPa ± 1.2 MPa,断后伸长率为18.1% ± 0.9%,盐雾腐蚀后接头强度降低了8.3%,断后伸长率下降了11.7%,盐雾腐蚀试验后接头仍保持较优的力学性能. 盐雾腐蚀环境造成焊缝表面出现点蚀坑,而富Cl−环境使基体金属进一步溶解,点蚀坑发生扩展,减少了接头有效承载面积,在承受载荷时其易成为薄弱位置,裂纹在点蚀坑位置产生,降低了接头承载能力.
3. 结论
(1) 实现了大尺寸间隙下机器人搅拌摩擦填丝焊,焊接过程与填料过程同时进行,提高了搅拌摩擦焊对接头间隙的容忍性,消除了焊缝减薄问题.
(2) 填充材料与基材实现了良好的冶金连接,经过剧烈塑性变形后,焊核区和填充材料发生动态再结晶,表现为细小的等轴晶粒.
(3) 未腐蚀接头抗拉强度达到388.9 MPa ± 1.4 MPa,断后伸长率为20.5% ± 0.4%,分别达到母材的99%及94%. 在腐蚀过程中焊核区和填充材料区耐腐蚀性能优于热影响区与母材,点蚀坑细小且均匀分布,7天盐雾腐蚀后接头保持优异的耐蚀性能.
-
图 5 Co-Cr二元相图[13]
Figure 5. Co-Cr binary phase diagram
表 1 MX246A高温合金化学成分 (质量分数,%)
Table 1 Chemical composition of MX246A high temperature alloy
Cr Al Ti W Mo Fe Hf Ni 7.40 ~ 8.20 7.60 ~ 8.50 0.60 ~ 1.20 1.50 ~ 2.50 3.50 ~ 5.50 ≤2.00 0.30 ~ 0.90 余量 表 2 钎料配比(质量分数,%)
Table 2 Composition ratio of fillers
序号 钎料粉 陶瓷粉 1 95 5 2 90 10 3 85 15 4 80 20 5 75 25 6 70 30 表 3 图 2中各点元素EDS分析结果 (原子分数,%)
Table 3 EDS analysis results of elements at each point in Fig. 2
区域 C Al Si Ti Cr Co Ni Mo W Fe A 44.21 0.57 0.09 0.29 52.91 1.00 0.71 — 0.20 — B 36.27 5.94 8.01 1.85 2.60 5.31 35.62 4.23 0.18 — C 32.49 9.14 6.24 0.12 0.73 5.03 46.15 — — 0.19 D 42.20 0.31 8.60 0.77 17.97 5.12 15.97 6.16 2.90 — E 41.84 — 8.79 0.43 19.27 2.90 18.56 6.14 2.07 — F — 15.29 9.17 0.17 1.01 6.88 67.28 — — 0.30 -
[1] 杜昆, 陈麒好, 孟宪龙, 等. 陶瓷基复合材料在航空发动机热端部件应用及热分析研究进展[J]. 推进技术, 2022, 43(2): 113 − 131. Du Kun, Chen Qihao, Meng Xianlong, et al. Advancement in application and thermal analysis of ceramic matrix composites in aeroengine hot components[J]. Journal of Propulsion Technology, 2022, 43(2): 113 − 131.
[2] 李龙彪. 陶瓷基复合材料在航空发动机应用与适航符合性验证研究进展[J]. 复合材料学报, 2025, 42: 1 − 34. Li Longbiao. Research progress on application and airworthiness compliance validation of ceramic-matrix composites in aeroengines[J]. Acta Materiae Compositae Sinica, 2025, 42: 1 − 34.
[3] 陈修凯, 曹云飞, 卞红, 等. 钎焊温度对316L/AuSi/NiTi接头界面组织与力学性能的影响[J]. 焊接学报, 2023, 44(7): 9 − 15. doi: 10.12073/j.hjxb.20220831001 Chen Xiukai, Cao Yunfei, Bian Hong, et al. Effect of brazing temperature on interfacial microstructure and mechanical property of 316L/AuSi/NiTi joint[J]. Transactions of the China Welding Institution, 2023, 44(7): 9 − 15. doi: 10.12073/j.hjxb.20220831001
[4] 马蔷, 王涛, 陈永威, 等. 3D-SiO2-fiber中间层对SiC与Nb真空钎焊的影响[J]. 焊接学报, 2023, 44(8): 21 − 27. Ma Qiang, Wang Tao, Chen Yongwei, et al. Effect of 3D-SiO2-fiber interlayer on SiC and Nb vacuum brazing[J]. Transactions of the China Welding Institution, 2023, 44(8): 21 − 27.
[5] Ba J, Ji X, Wang B, et al. Root-like C/SiC surface structure fabricated by the thermal and electrochemical corrosion for brazing to Nb[J]. Composites Part B: Engineering, 2021, 218: 108942 − 108955. doi: 10.1016/j.compositesb.2021.108942
[6] Liu W, Wang P, Shi W, et al. Achieving ultrafine grain strengthening Cf/SiC-GH3536 joints brazed with Cu-Ti-WC composite interlayer via cold spray additive manufacturing[J]. Additive Manufacturing, 2024, 89: 104258 − 104275. doi: 10.1016/j.addma.2024.104258
[7] Zhao S, Chen H, Nai X, et al. Effect of Ti content on microstructure and mechanical properties of SiCf/SiC composites/GH536 superalloy joints brazed with CoFeCrNiCuTi high entropy filler[J]. Journal of Manufacturing Processes, 2023, 85: 132 − 140. doi: 10.1016/j.jmapro.2022.11.045
[8] Si X Q, Xue P P, Li X, et al. Enhancing the high-temperature thermal evacuation of Cf/C-Mo30Cu joint via grooving 3D heat transfer interface[J]. Applied Thermal Engineering, 2024, 241: 122378 − 122388. doi: 10.1016/j.applthermaleng.2024.122378
[9] 王刚, 丁慕晗, 张俊杰, 等. SiC添加对W/AgCuTi/Cu钎焊接头组织与力学性能的影响[J]. 焊接学报, 2023, 44: 55 − 61. doi: 10.12073/j.hjxb.20220615002 Wang Gang, Ding Muhan, Zhang Junjie, et al. Effect of SiC adiition on microstructure and mechanical properties of the W/AgCuTi/Cu brazed joint[J]. Transactions of the China Welding Institution, 2023, 44: 55 − 61. doi: 10.12073/j.hjxb.20220615002
[10] Zhang Y, Guo X, Guo W, et al. Effect of Cu foam on the microstructure and strength of the SiCf/SiC-GH536 brazed joint[J]. Ceramics International, 2022, 48(9): 12945 − 12953.
[11] Zhang Y, Guo W, Jia Q, et al. Long-lasting action mechanism of 3D skeleton regulated the residual stress fluctuations in SiCf/SiC heterogeneous joints[J]. Materials Characterization, 2023, 200: 112922 − 112933.
[12] 侯金保, 赵磊. SiCf/SiC与MX246A钎焊接头界面组织及性能分析[J]. 焊接学报, 2021, 42(4): 74 − 78. doi: 10.12073/j.hjxb.20201222001 Hou Jinbao, Zhao Lei. Analysis on the interface microsctruture and property of SiCf/SiCand MX246A brazing joint[J]. Transactions of the China Welding Institution, 2021, 42(4): 74 − 78. doi: 10.12073/j.hjxb.20201222001
[13] Okamoto H, Massalski T. Binary alloy phase diagrams[M]. USA, OH: ASM International, 1990.
