Numerical simulation and technology of electric induction heating for welded joints of rail
-
摘要:

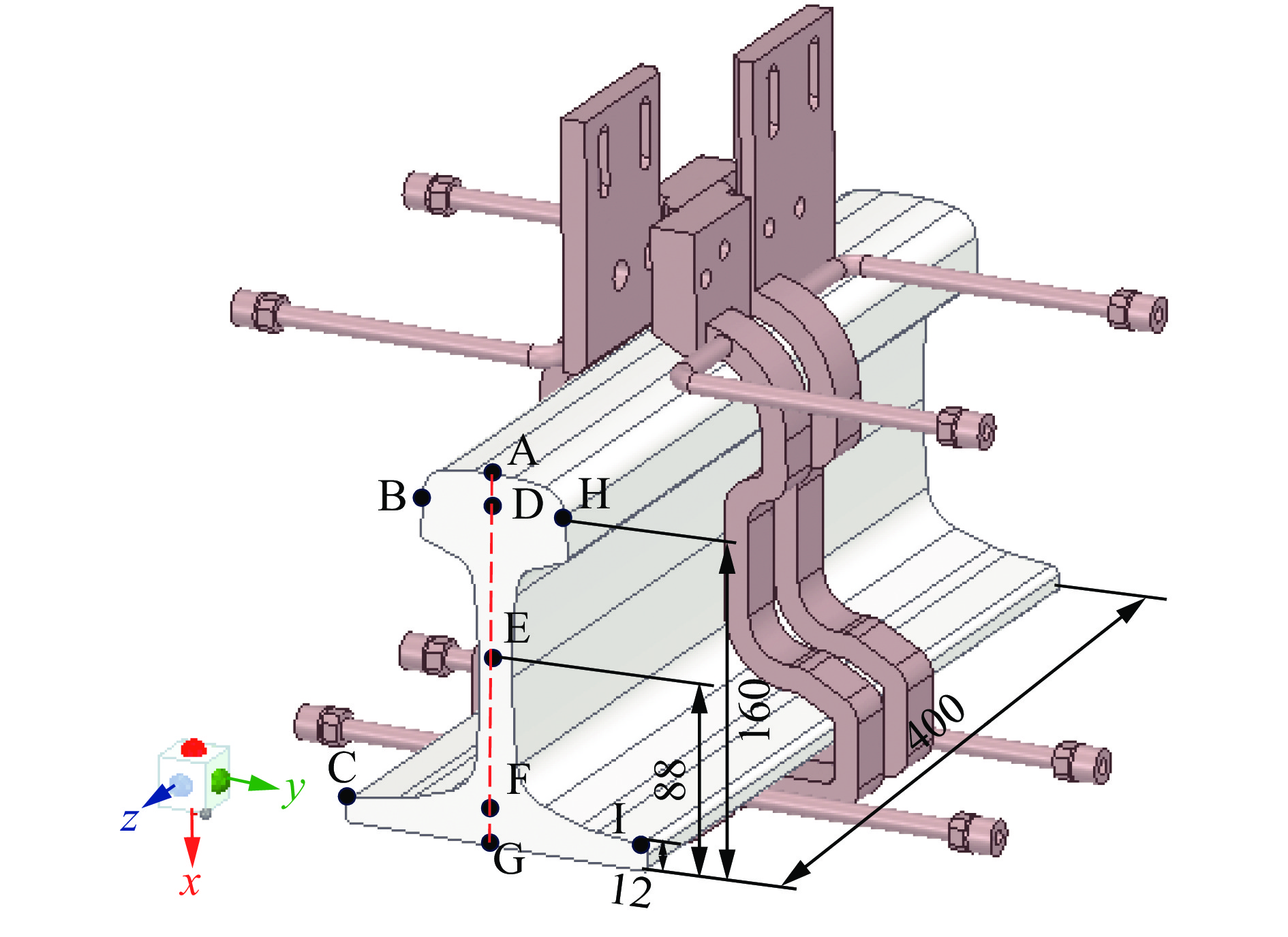

钢轨在经历闪光焊高温加热之后，焊缝及热影响区晶粒比较粗大，同时在此过程中，当氧化物夹杂残留在接头中时，容易萌生裂纹源，使用感应加热对钢轨焊接接头进行焊后热处理，可以细化晶粒改善组织性能，减小残余应力，有利于线路运营与维护.文中建立了钢轨开合式线圈的感应加热有限元模型，研究了感应加热过程中温度场和组织的转变过程，基于有限元仿真获得了钢轨指定路径上的温度分布，以温度均匀度作为响应值进行响应曲面试验，优化正火工艺参数.结果表明，在感应加热过程中热量呈仿形向内部非均匀传递，当单频的加热时间为120 s时，热量的最大值位于轨底角区域；当加热到45 s时轨底角区域会最先发生奥氏体转变，影响钢轨电感应加热温度均匀性的因素依次为加热功率、线圈间距、频率，同时通过响应曲面法优化试验，得到温度均匀度的加热最优解，温度均匀度能够达到97.479%，通过试验验证计算值与试验值之间最大平均相对误差在4.95%以内，验证了模型的可靠性.
Abstract:After the rail is heated at high temperature by flash welding, the grains of the weld and the heat-affected zone are relatively coarse, and at the same time, when the oxide inclusions remain in the joint during the flash welding process, it is easy to germinate the crack source. The use of induction heating to perform post-weld heat treatment of rail welded joints can refine the grains to achieve the purpose of improving the microstructure and reducing the residual stress, which is conducive to the operation and maintenance of the line. In this paper, a finite element model of induction heating for open-close coil of rail was established, and the transformation process of temperature field and microstructure during induction heating was studied. Based on the finite element simulation, the temperature distribution along the specified path of rail was obtained. The response surface experiment was carried out with temperature uniformity as the response value, and the normalizing process parameters were optimized. The results show that heat transfer to the interior is non-uniform in the process of induction heating. When heating to 45s, the first austenitic transformation will occur in the bottom Angle of the rail. The order of significance of factors affecting the temperature uniformity of rail induction heating is heating power, coil spacing and frequency in descending order. The maximum average relative error between the calculated value and the experimental value is less than 4.95%, which verifies the reliability of the model established in this paper.
-
Keywords:
- U75V rail /
- induction heating /
- temperature field /
- microstructure /
- response surface method
-
0. 序言
CMT是2004年Fronius公司对传统MIG焊改进后，发明的一种利用焊丝不停伸缩、周期性短路的低热输入、无飞溅的焊接方法[1-4]. 由于CMT技术低热输入的特点使得焊接金属厚度不能超过3 mm，盲目加大电流电压输出会使得平稳短路周期被破坏，造成熔滴过渡方式混乱，影响焊接质量，严重限制了CMT技术在航空航天、汽车制造等需要焊接厚板领域的推广[5-6]. 通过在CMT短路周期中插入脉冲电流得到CMT + P[7-8]. 相较于CMT技术，CMT + P拥有更广的热输入范围，更快的焊接速度，突破了CMT技术只能焊接薄板的限制[9-10]. 铝合金材料具有低密度、高强度和优塑形的优点，拥有良好导热导电性的同时还可以实现结构轻量化，在焊接成形方面备受关注[11-14]. 5系铝合金以Al-Mg作为主要合金，拥有优异的成形性能且成本低廉，是进行焊接过程监测试验的优质材料[15-17].
文中在时域上利用PCI采集卡采集的焊机输出电流；高速相机拍摄焊接图像；红外成像仪提取的熔池温度信息；声发射采集所采集的声发射信号强度对CMT + P模式下焊接过程进行多维度同步监测. 在频域上利用DFT提取声发射信号中频率信息，利用特征频率识别CMT + P过程中不同周期或阶段.
1. 试验方法
文中焊接所用母材为5356铝合金轧制板材，板材尺寸规格为300 mm × 300 mm × 10 mm. 焊接所用金属焊丝为直径1.2 mm的ER5356焊丝，母材和焊丝的化学成分如表1所示. 文中试验设备主要由焊接系统和监测系统组成，焊接系统和监测系统如图1所示.
表 1 5356铝合金化学成分(质量分数，%)Table 1. Chemical composition of 5356 aluminum alloyZn Mg Cu Mn Cr Ti Fe Si Zr Al 0.04 4.76 0.03 0.14 0.10 0.10 0.18 0.08 — 余量 ![]()
图 1 焊接系统和监测系统Figure 1. Welding systems and monitoring systems. (a) welding systems; (b) monitoring systems焊接系统包括主机箱、机械臂及焊枪、焊机及送丝系统、水箱、保护气体等，如图1(a)所示. 焊机上部集成同步送丝系统. 机械臂选用六轴机器人，机械臂尖端耦合电弧焊枪. 主机箱作为焊接系统的“大脑”，控制机械臂运动路径，实现焊机送丝系统一体化运作. 监测系统主要包括PCI数据采集卡、高速相机、红外成像仪和声发射采集系统如图1(b)所示. 数据采集卡采集频率为1 kHz/s，结合霍尔电流传感器实时记录焊接过程中焊机输出电流的变化. 采用高速摄像机，拍摄频率为5 kHz/s，利用支架固定于距离焊丝尖端30 cm和45°俯拍角度处，记录CMT + P过程的光学图片信息. 红外热成像仪采集帧率可达200 Hz/s，在
2000 ℃范围内误差±2 ℃，采集时镜头前端固定锗金属滤光片，滤除电弧光的过曝干扰. 声发射采集系统采集频率为10000 kHz/s，采集阈值55 dB，记录焊接过程中声信号活跃程度.声发射采集系统包括声发射传感器、前置放大器、滤波器和声发射采集箱，声发射传感器利用螺栓、压块、垫片和螺母机械固定于基板表面，接触界面涂抹凡士林，如图2所示. 纯度99%Ar气充当保护气体防止焊接过程金属氧化，水箱主要作用是给焊机进行降温处理. 详细焊接工艺参数如表2所示. 文中采用CMT + P模式熔化ER5356焊丝对厚度为10 mm的5356铝合金轧制基板进行单道焊接试验. 试验前对基板表面进行打磨并使用酒精清洗，随后使用夹具固定基板和声发射传感器，使用支架固定高速相机和红外成像仪. 试验过程中利用PCI数据采集卡、高速相机、红外成像仪和声发射采集系统对焊接过程进行同步在线监测. 试验后通过采集到的焊机输出电流、焊接图像、熔池温度和AE信号强度在时域上对焊接行为进行同步分析；使用DFT提取声发射信号频率信息，频域上利用特征频率对焊接过程进行区分识别.
![]()
图 2 声发射采集系统及传感器固定方式Figure 2. Acoustic emission acquisition system and sensor fixing method. (a) acoustic emission acquisition system; (b)sensor fixing表 2 焊接工艺参数Table 2. Welding process parameters焊接模式 基础电流
I/A电弧电压
U/V送丝速度
v1/(m·min−1)焊接速度
v2/(m·min−1)保护气体流速
v0/(L·min−1)CMT + P 111 11.8 6.5 15 15 2. 试验结果与分析
2.1 CMT + P时域信号处理与分析
2.1.1 时域信号处理
时域分析是以时间为自变量对信号进行分析. 文中以1个完整CMT + P周期的开始作为时间起点，结束作为终点. PCI数据采集卡采集频率为1 kHz/s，1个完整CMT + P周期持续时长为92 ms，将采集数据导入MATLAB绘制出焊机输出电流图，如图3所示；TP是脉冲电弧周期，TP1是脉冲前电弧阶段，TP2是脉冲电弧阶段，TP3是脉冲后电弧阶段；TC是CMT短路周期，TC1是CMT前焊丝伸出阶段，TC2是CMT短路接触阶段，TC3是CMT后焊丝缩回阶段. 高速相机拍摄频率为5 kHz/s，1个完整CMT + P周期共460张图片，计92 ms. 其中1个脉冲电弧周期TP共55张图片，计11 ms；1个CMT短路周期TC共75张图像，计15 ms；每个阶段选取1张状态图作为示意图，如图4所示.
红外热像仪采集频率为200 Hz/s，1个完整CMT + P周期包含20个温度信息值，导入Origin绘制熔池温度变化趋势，如图5所示. 声发射采集系统采集频率为
10000 kHz/s，选取1个完整CMT + P周期数据导入MATLAB绘制AE信号强度变化趋势，为便于观察AE信号强度图，纵坐标仍选用电压表示，如图6所示.2.1.2 时域表征CMT + P过程
在送丝速度6.5 mm/s工艺下，单焊道试验显示1个完整的CMT + P周期包含7个脉冲电弧周期和1个CMT短路周期. 其中，1个脉冲电弧周期包含脉冲前基础电弧阶段、脉冲电弧阶段和脉冲后基础电弧阶段. 1个CMT短路周期包含CMT短路前焊丝伸出阶段、CMT短路接触阶段和CMT短路后焊丝缩回阶段. 结合图3所示焊机输出电流、图4所示高速相机图像、图5所示熔池温度变化趋势和图6所示的AE信号强度对CMT + P的焊接行为进行更细致的描述.
焊接开始，首先进入脉冲电弧周期TP. 在0 ~ 4 ms的脉冲前基础电弧阶段，焊丝随焊枪下落至近基板表面，焊机输出基础电流如图3所示；焊丝尖端与基板间形成弧光微弱的基础电弧(低曝光等离子体)，焊丝尖端部分熔化但不滴落，图像如图4所示；基础电弧产生的热量以空气为介质传递至下方熔池，熔池温度渐增如图5所示；基础电弧对基板的冲击致使AE信号强度缓慢增长如图6所示. 当4 ms时，在脉冲电弧阶段TP2中，焊机瞬间输出1个脉冲电流；焊丝尖端与基板间形成脉冲电弧，焊丝完全熔化；脉冲电弧曝光瞬间产生巨大热量，随之熔滴完成射滴过渡如图4所示，熔池温度达到1个峰值如图5所示；脉冲电弧曝光瞬间对基板的强烈冲击使得AE强度也达到1个峰值，如图6所示.
在4 ~ 11 m的脉冲后基础电弧阶段TP3中，完成射滴过渡后，焊机输出电流回落并稳定到基础电流附近如图3所示，焊丝尖端重新形成基础电弧如图4所示；熔池温度小幅度回落如图5所示；AE信号强度缓慢降低至平稳状态如图6所示. 随后，循环进入下1个脉冲电弧周期，循环期间焊机输出电流、高速相机图像、声发射信号强度和第1个脉冲周期趋势相同，熔池温度峰值随着脉冲起弧及射滴过渡次数增加逐次叠加上升，如图5所示. 完成7个脉冲电弧周期后进入CMT短路周期TC，在77 ~ 85 ms的CMT前焊丝伸出阶段TC1中，焊机电流低幅度提升至略高于基础电流，如图3所示；焊丝尖端液滴持续生长如图4所示，熔化程度介于基础电流和脉冲电流引发的润湿程度之间；输出的电流更大部分的提供了焊丝向下伸出的动能，因此基础弧光持续减弱，熔池温度迅速下降，如图5所示；同样，AE信号强度随着基础电弧冲击的减弱由平稳至下降，如图6所示. 在86 ~ 88 ms的CMT短路接触阶段TC2中如，图3中的焊机输出电流进一步降低直至为0；焊丝尖端持续伸出直至与基板表面接触如图4所示；失去电弧热源供给，熔池温度持续下降直至最低如图5所示；AE信号强度降至金属凝固噪声大小如图6所示. 进入88 ~ 92 ms的CMT短路后焊丝缩回阶段TC3后焊丝回抽，脱离基板瞬间熔滴完成短路过渡如图4所示，焊机输出电流恢复基础电流如图3所示，焊丝尖端与基板间重新产生基础电弧，熔池温度和AE信号强度开始回升如图5和图6所示，准备开启下1个CMT + P循环周期. 至此，1次完整的CMT + P周期完成.
2.2 CMT + P频域信号处理与分析
2.2.1 频域信号处理
频域分析是信号特征在频率维度的信息展示，对于有限长度离散信号$x(n),n = 0,1,\cdots ,(N - 1)$的DFT[18]为
$$ X(k) = \sum\limits_{n = 0}^{N - 1} {x(n)W_N^{{k_N}}} $$ (1) 式中：$k = 0,1,\cdots,N - 1;{W_N} = {e^{ - j\tfrac{{2\text{π} }}{N}}}$.
文中主要是对声发射信号进行DFT，频域信息提取分为周期划分、阶段分割和DFT变换3步. 第1步将完整的CMT + P周期划分为脉冲电弧周期TP(选取其中1个33 ~ 44 ms的脉冲电弧周期)和完整CMT短路周期TC(77 ~ 92 ms)两类特征周期. 第2步将完整的脉冲电弧周期TP分割为脉冲前基础电弧阶段TP1(33 ~ 36 ms)、脉冲电弧阶段TP2(36 ~ 38 ms)和脉冲后基础电弧阶段TP3(38 ~ 44 ms)；将完整的CMT短路周期TC分割为CMT短路前焊丝伸出阶段TC1(77 ~ 85 ms)、CMT短路接触阶段TC2(85 ~ 88 ms)、CMT短路后焊丝缩回阶段TC3(88 ~ 92 ms). 第3步将所有数据段导入MATLAB软件SIMULINK模块中利用Workspace-Powergui-Scope功能对每个周期和每个阶段进行DFT.
2.2.2 CMT + P不同阶段AE特征频率
选取完整CMT + P周期AE信号强度中的1个脉冲电弧周期TP和1个CMT短路周期TC进行DFT，完整CMT + P周期分割与特征频率提取如图7所示，CMT短路接触阶段，CMT后焊丝缩回阶段频率分布图如图8所示. 对比图8(a)和图8(b)可知，脉冲电弧周期TP与CMT短路周期TC在150 ~ 200 kHz之间都有较高的活跃度，但CMT短路周期TC在150 kHz处的频率幅值占比更高. 同样两者在275 kHz处都有1个频率峰值，说明两者都同时包含某一过程，该过程提供了在275 kHz处的活性. 两者最大的差异发生在415 kHz和575 kHz处，CMT短路周期TC在415 kHz处有1个独享的特征频率，同样地脉冲电弧周期独享575 kHz处的频率活性. 由此推断，脉冲电弧周期TP与CMT短路周期TC包含的不同过程造成了两者在415 kHz与575 kHz处的频率差别.
![]()
图 7 完整CMT + P周期AE信号分割与提取Figure 7. Complete CMT + P cycle AE signal segmentation and extraction![]()
图 8 CMT + P周期特征频率分布Figure 8. Characteristic frequency distribution. (a) pulsed arc period; (b) CMT short circuit period为了分析造成频率差别的根本原因，文中选取图7 中的脉冲电弧周期TP，将其分割为脉冲前基础电弧阶段TP1、脉冲电弧阶段TP2和脉冲后电弧阶段TP3，脉冲电弧周期TP分割与特征频率提取如图9所示，其频率分布分别如10所示. 分析可知，三者在150 ~ 200 kHz之间都有较高的活跃度，图10(a)中脉冲前基础电弧阶段TP1与图10(c)中脉冲后基础电弧阶段TP3的最高峰值发生在150 kHz处，而图10(b)中脉电弧阶段TP2的峰值发生在180 kHz处. 根据2.2.1节的声源分析可知采集的AE信号极大程度上反映的是电弧产生瞬间的弹性波，由此推断150 kHz处的AE频率由脉冲前基础电弧阶段TP1和脉冲后基础电弧阶段TP3两者同时包含的基础电弧提供，而180 kHz处的频率活跃度由脉冲电弧阶段TP2中特有的脉冲电弧提供. 此外，脉冲前基础电弧阶段TP1和脉冲后基础电弧阶段TP3都在575 kHz处有1个峰值，而脉冲电弧阶段TP2在此处没有明显突出，因此该频率也可以作为基础电弧的1个特征频率.
![]()
图 10 脉冲电弧周期频率分布Figure 10. Pulse arc periodic frequency distribution: (a) basic arc stage before pulse; (b) pulsed arc stage; (c) post-pulse arc stage选取图7 中的CMT短路周期TC，将其分割为CMT短路前焊丝伸出阶段TC1、CMT短路接触阶段TC2和CMT短路后焊丝缩回阶段TC3，CMT短路周期TC分割与体征频率提取如图11所示，其频率分布分别如图12所示. 分析可知，CMT短路前焊丝伸出阶段TC1、CMT短路接触阶段TC2和CMT短路后焊丝缩回阶段TC3在150 ~ 200 kHz都有较高的频率活性，虽然3个过程在该处的集中程度有不同，但是没有明确的特征去区分过程. CMT短路前焊丝伸出阶段TC1与CMT短路接触阶段TC2在275 kHz处左右都有1个峰值，CMT短路接触阶段TC2占比明显高于CMT短路前焊丝伸出阶段TC1，该过程可能长时间存在于CMT短路接触阶段TC2而短暂存在于CMT短路前焊丝伸出阶段TC1，可以根据275 kHz处占比高度区分这两个阶段. 415 kHz处的1个峰值可以明显的将CMT短路接触阶段TC2从3个阶段里面区分出来，因此415 kHz一定是CMT短路接触阶段TC2的某个过程引发的.
![]()
图 11 CMT短路周期AE信号分割与提取Figure 11. CMT short circuit period AE signal segmentation and extraction![]()
图 12 CMT短路周期频率分布Figure 12. CMT short circuit cycle frequency distribution. (a) CMT pre-wire extension stage; (b) CMT short circuit contact stage; (c) welding wire retract stage after CMT3. 结论
(1)利用焊机输出电流、高速相机图像、熔池温度信息和AE信号强度可以在多维度上对CMT + P的焊接行为进行同步监测，吻合效果良好.
(2) 575 kHz是脉冲电弧周期的特征频率，415 kHz是CMT短路周期的特征频率. 进一步地说，180 kHz的频率由脉冲电弧提供，150 kHz和575 kHz的频率由基础电弧提供. CMT短路阶段在275 kHz处的频率明显高于CMT短路前焊丝伸出阶段，因此275 kHz的频率波峰可作为区分两者的特征频率. 此外，CMT短路接触瞬间会产生在415 kHz处的特征频率.
-
![]()

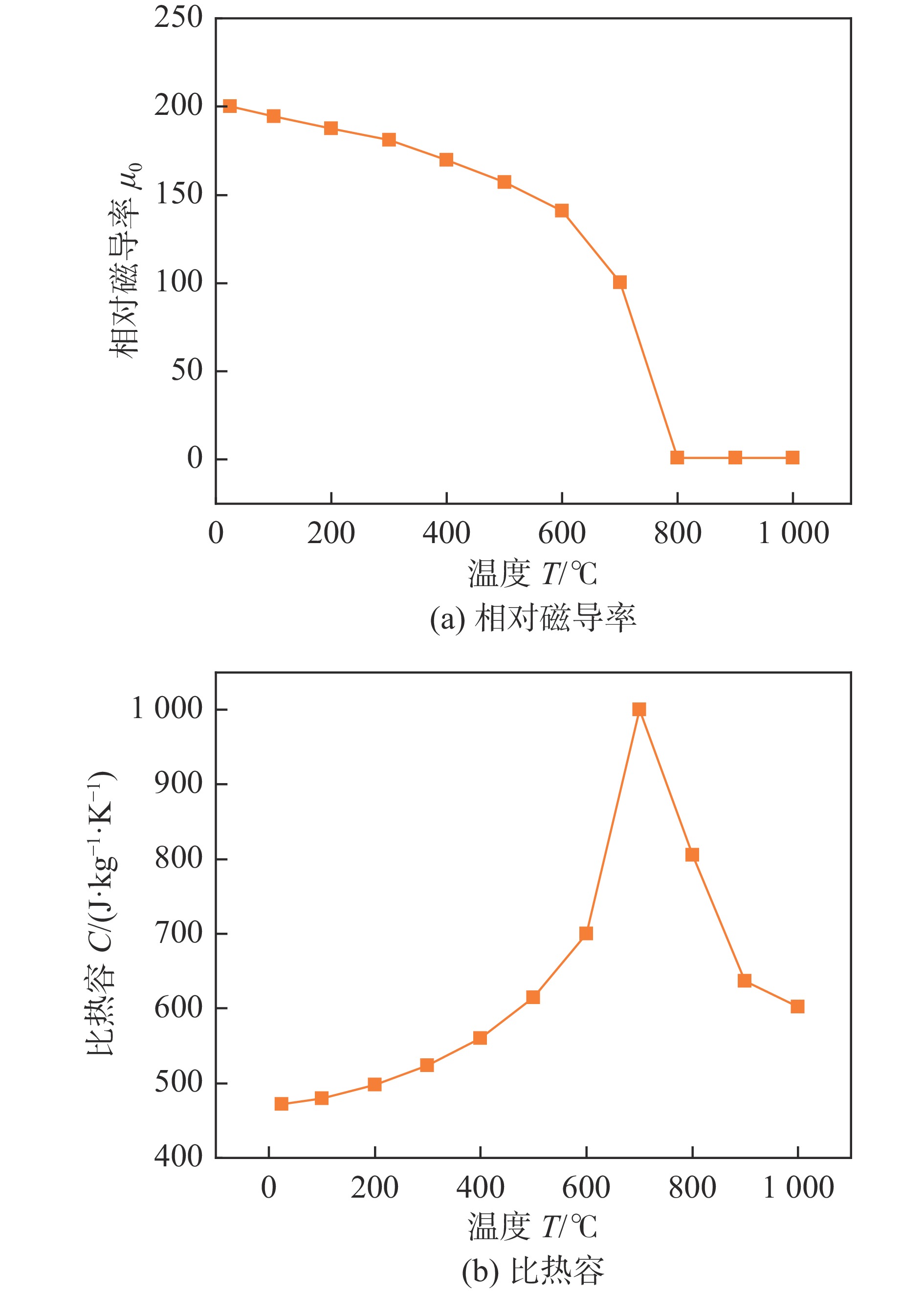

图 2 材料参数
Figure 2. Material parameters. (a) relative permeability; (b) specific heat capacity
![]()

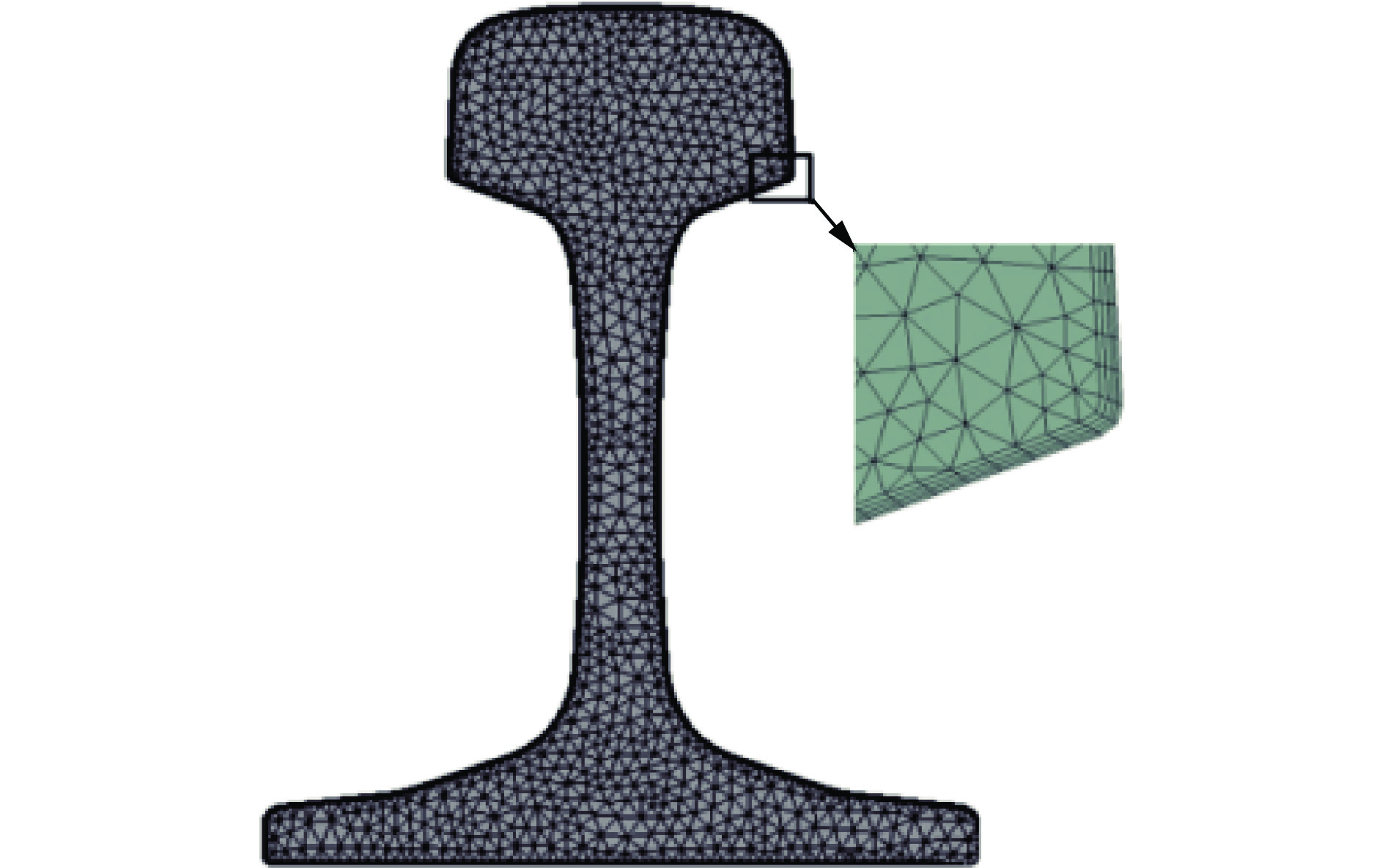

图 4 钢轨磁场参数分布云图
Figure 4. Cloud map of rail magnetic field parameter distribution. (a) cross section of magnetic field strength; (b) cross section of current density; (c) axonometry of magnetic field strength; (d) current density axonometry
![]()

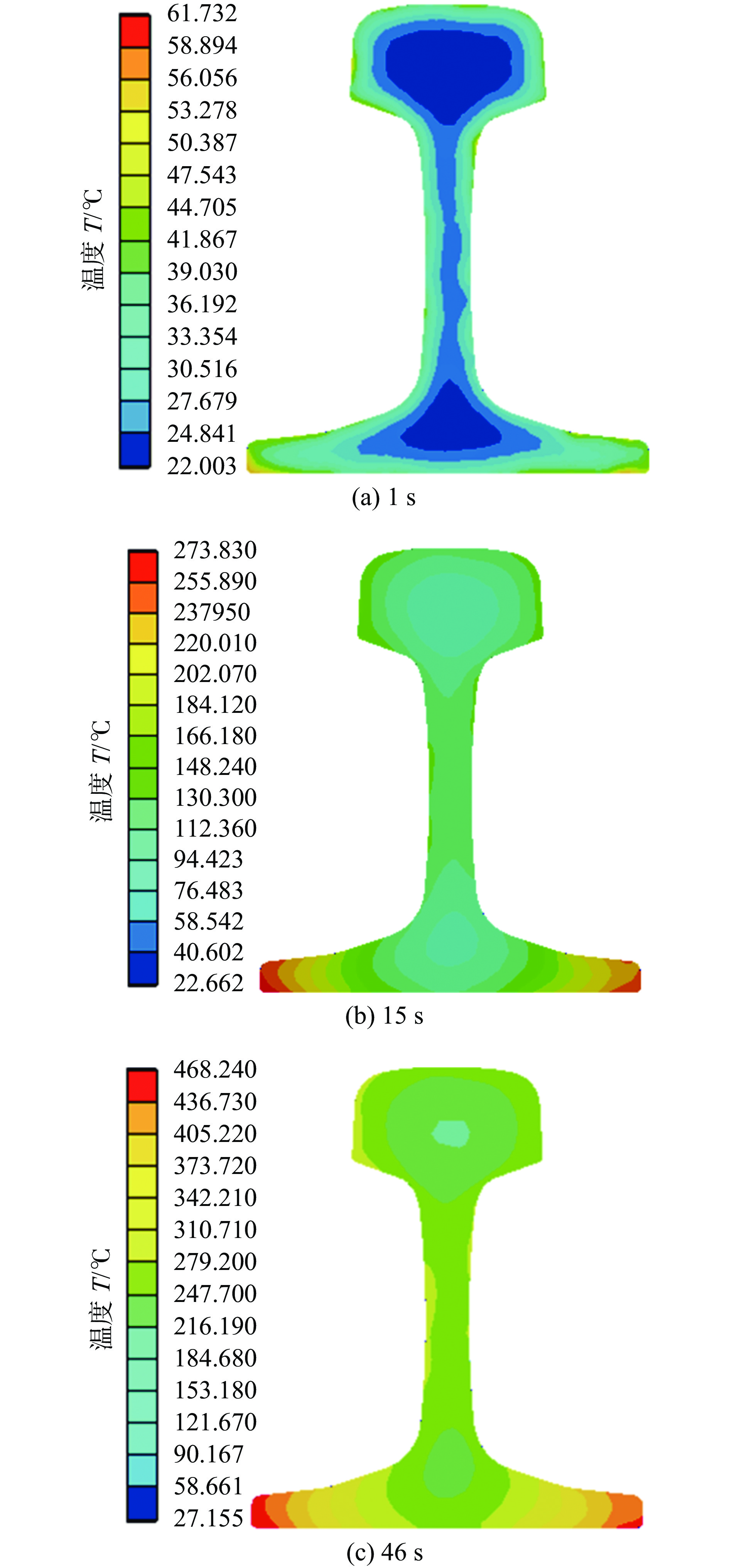

图 5 钢轨不同时刻横截面温度分布云图
Figure 5. Cloud picture of rail temperature distribution at different times. (a) 1 s; (b) 15 s; (c) 46 s
![]()
图 6 钢轨不同时刻纵截面温度分布云图
Figure 6. Temperature distribution cloud of longitudinal section of rail at different time. (a) 1 s; (b) 15 s; (c) 46 s
![]()

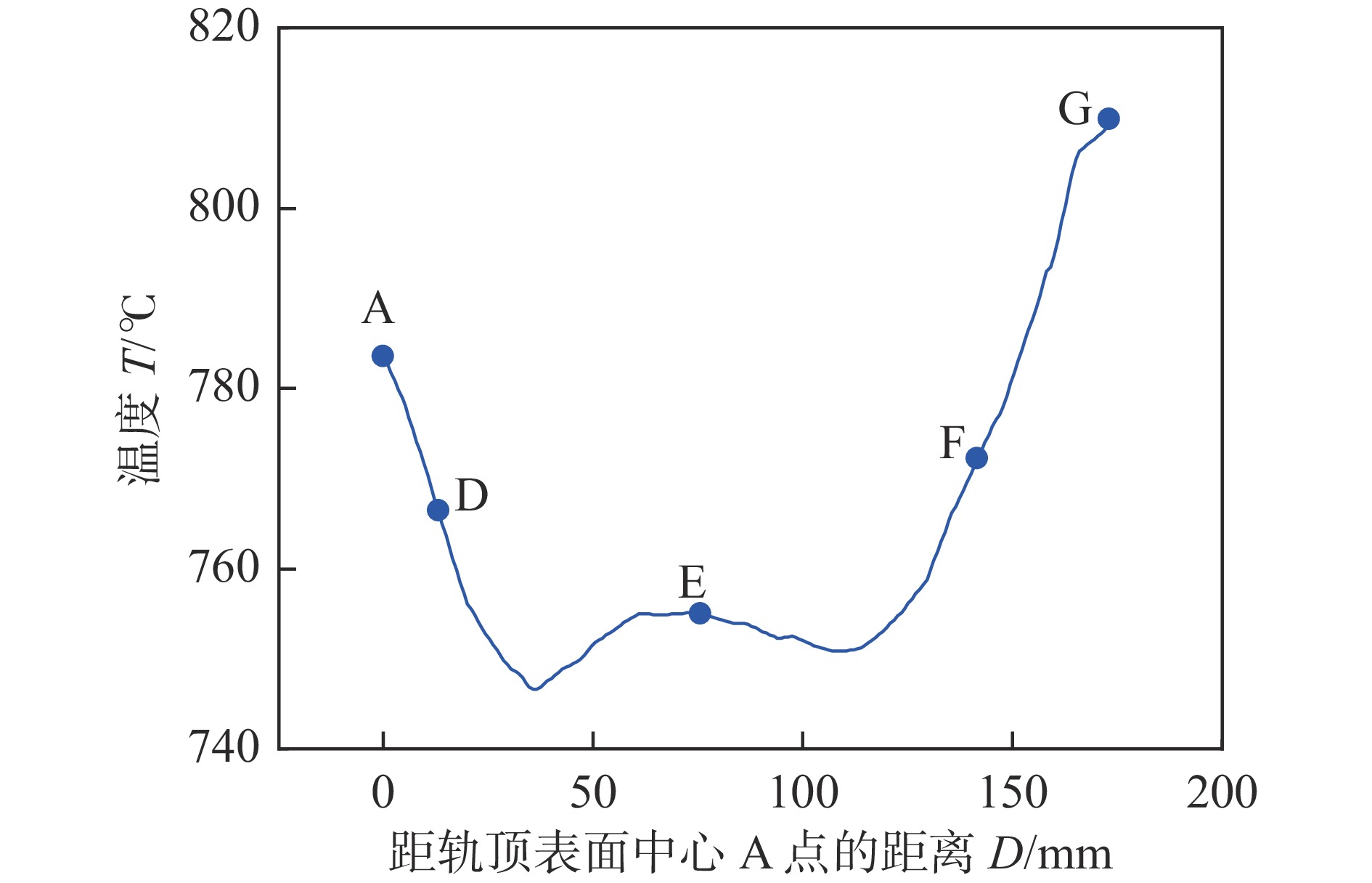

图 7 纵向ADEFG路径上温度分布
Figure 7. Temperature distribution along the longitudinal ADEFG path
![]()

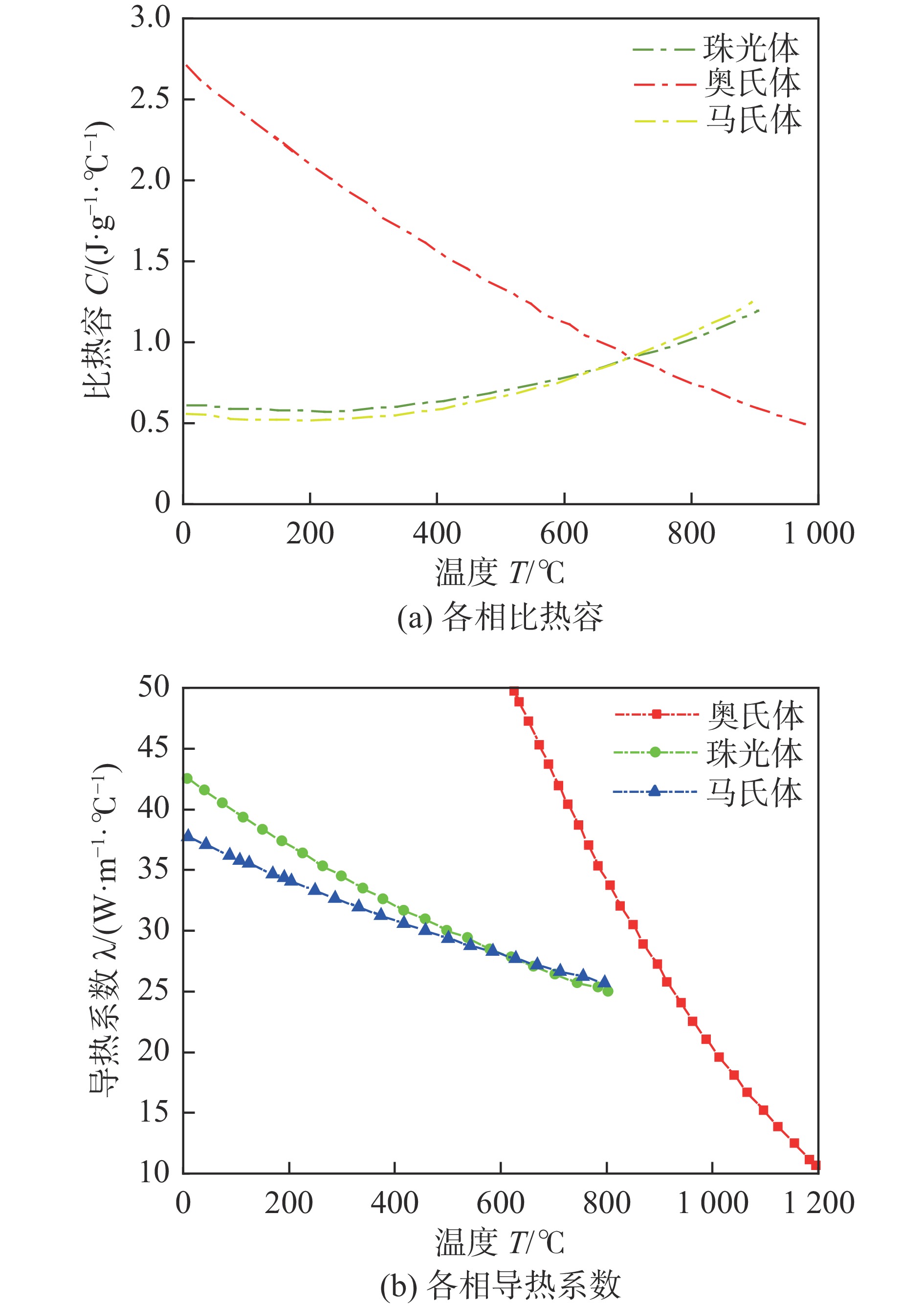

图 8 相转变参数
Figure 8. Phase transition parameters. (a) heat capacity of each phase; (b) thermal conductivity of each phase
![]()

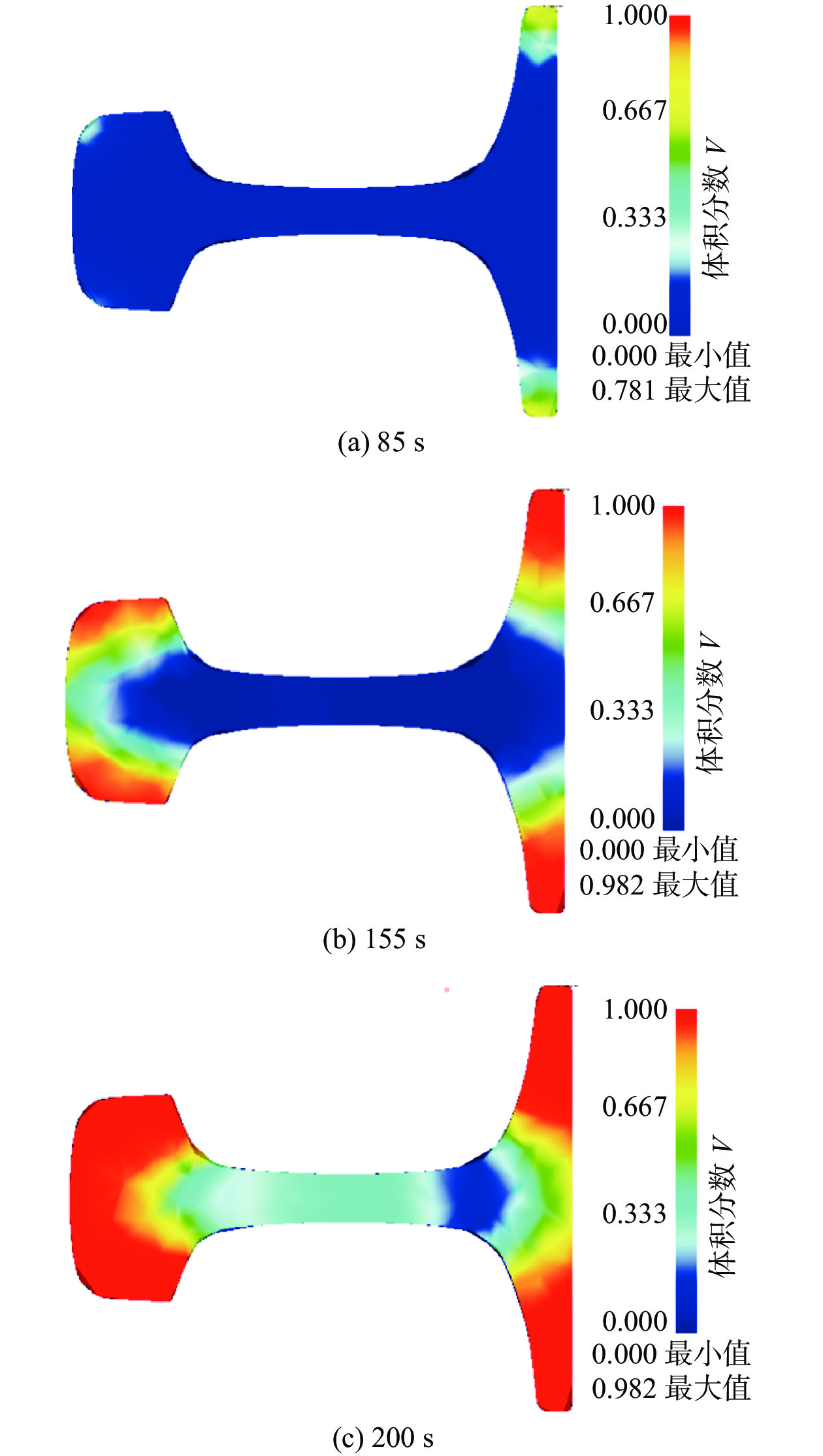

图 9 加热过程中奥氏体化的变化规律
Figure 9. Law of austenitization during the heating process. (a) 85 s; (b) 155 s; (c) 200 s
![]()

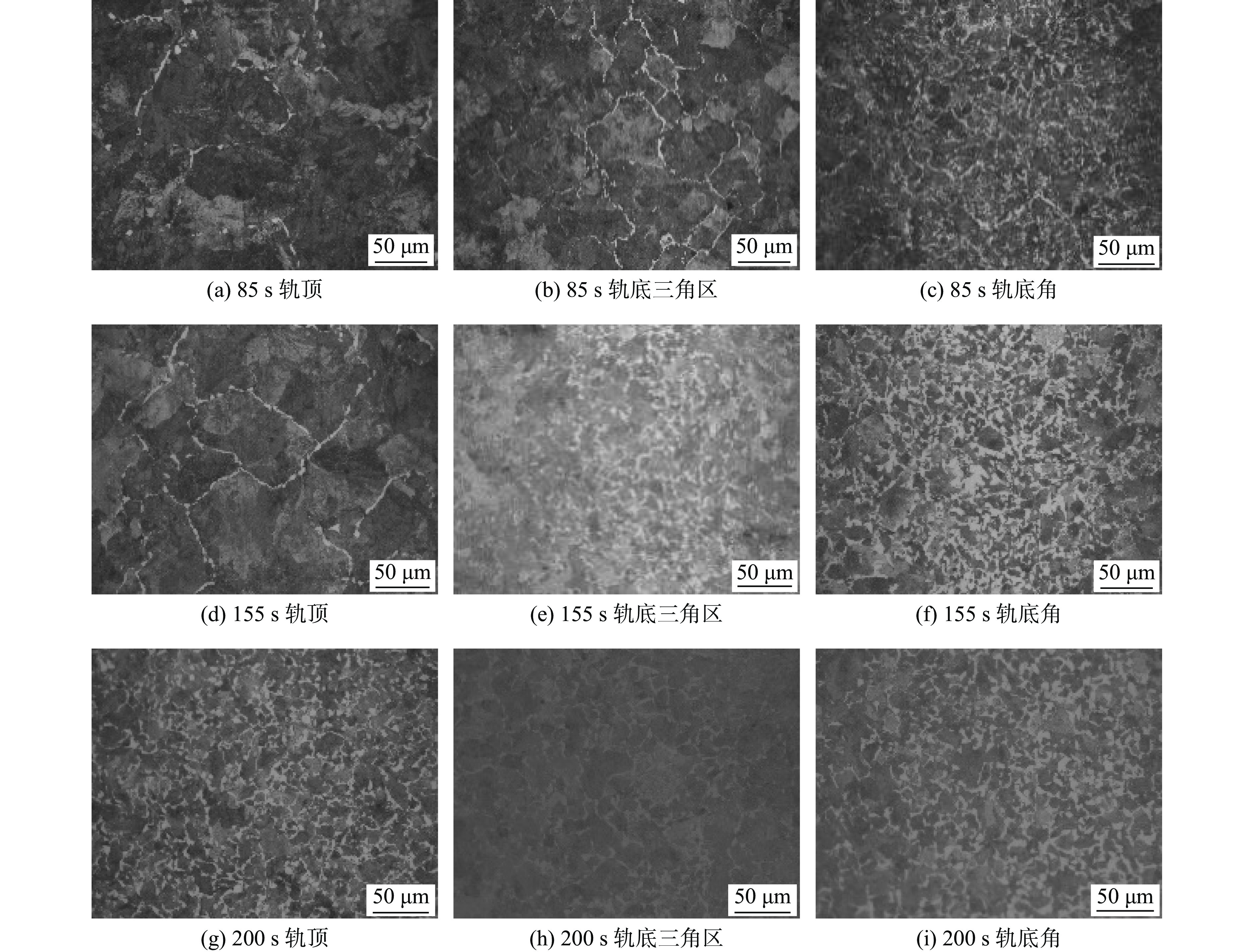

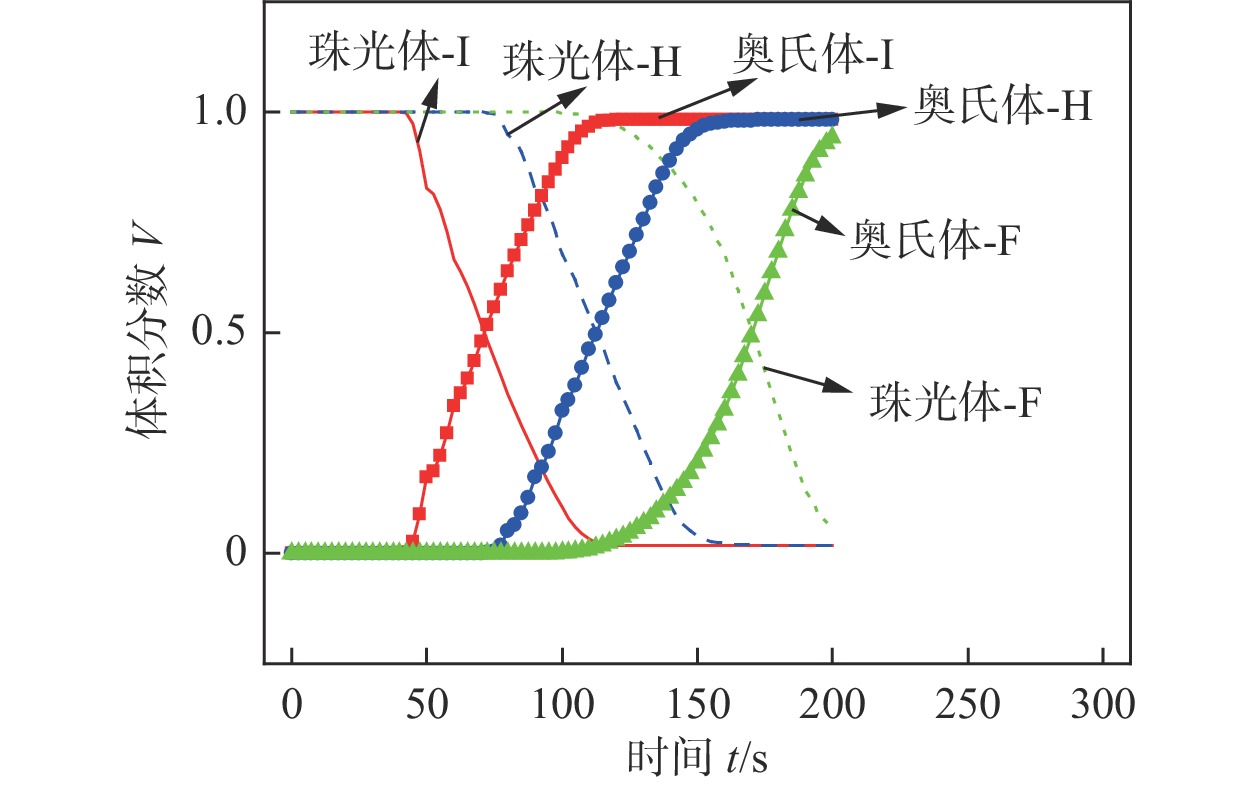

图 11 组织转变验证
Figure 11. Microstructure transformation validation. (a) 85 s rail head; (b) 85 s rail bottom; (c) 85 s rail foot; (d) 155 s rail head; (e) 155 s rail bottom; (f) 155 s rail foot; (g) 200 s rail head; (h) 200 s rail bottom; (i) 200 s rail foot
![]()

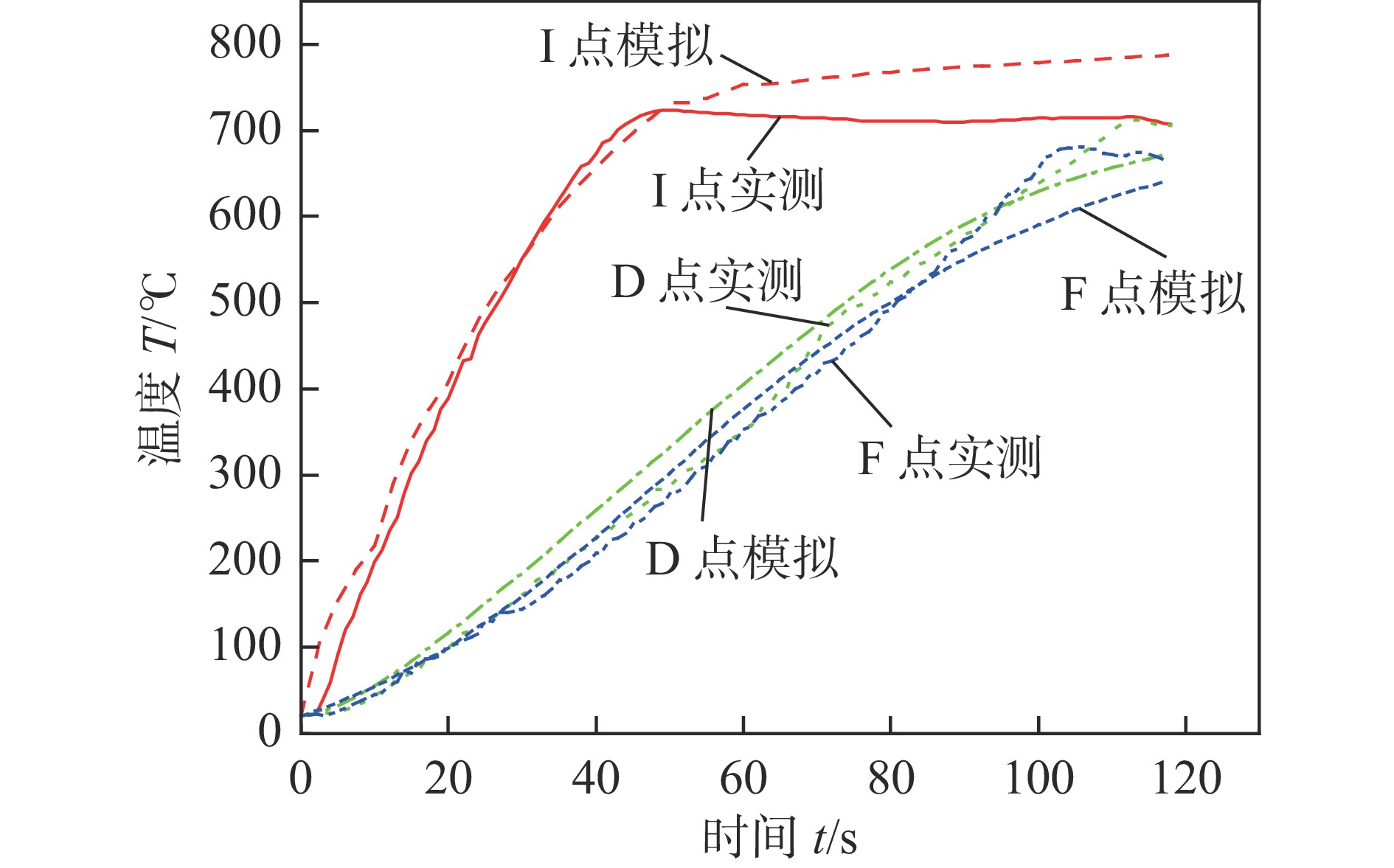

图 14 各因素对温度均匀度的交互作用
Figure 14. Interaction of various factors on temperature uniformity. (a) interaction of heating power and coil spacing; (b) interaction of frequency and heating power; (c) interaction of frequency and coil spacing
表 1 U75V热轧钢化学成分 (质量分数，%)
Table 1 Chemical composition of U75V hot rolled steel
Si C Mn P S V Al Fe 0.50 ~ 0.80 0.71 ~ 0.80 0.75 ~ 1.05 ≤0.03 ≤0.025 0.03 ~ 0.07 ≤0.004 余量
下载: 导出CSV
表 2 响应曲面各因素和水平
Table 2 Factor and level values of RSM
水平 因素 电流频率
f/Hz加热功率
P/kW线圈间距
L/mm-1 1000 20 14 0 1400 25 24 1 1800 30 34
下载: 导出CSV
-
[1] 刘丹, 张大伟, 宋宏图, 等. 重载铁路钢轨焊接不平顺对道床动力特性的影响[J]. 中国铁道科学, 2024, 45(4): 1 − 11. doi: 10.3969/j.issn.1001-4632.2024.04.01 Liu Dan, Zhang Dawei, Song Hongtu, et al. Influence of rail welding irregularity on dynamic characteristics of heavy haul railway[J]. China Railway Science, 2024, 45(4): 1 − 11. doi: 10.3969/j.issn.1001-4632.2024.04.01
[2] 石彤, 张银花, 高振坤, 等. 35 ~ 40t轴重重载铁路钢轨验证试验及适应性研究[J]. 中国铁道科学, 2022, 43(3): 26 − 36. doi: 10.3969/j.issn.1001-4632.2022.03.04 Shi Tong, Zhang Yinhua, Gao Zhenkun, et al. Verification test and adaptability study of 35 ~ 40t axle load heavy-haul railway rail[J]. China Railway Science, 2022, 43(3): 26 − 36. doi: 10.3969/j.issn.1001-4632.2022.03.04
[3] 杨博, 邓佳荣, 刘新, 等. 钢轨交流闪光焊液桥爆破演化行为[J]. 焊接学报, 2024, 45(2): 105 − 112. doi: 10.12073/j.hjxb.20230220001 Yang Bo, Deng Jiarong, Liu Xin, et al. Evolution behavior of AC flash welding bridge blasting in rail[J]. Transactions of the China Welding Institution, 2024, 45(2): 105 − 112. doi: 10.12073/j.hjxb.20230220001
[4] Han Y, Yu E L, Huang D C, et al. Simulation and analysis of residual stress and microstructure transformation for post weld heat treatment of a welded pipe[J]. Journal of Pressure Vessel Technology, 2014, 136(2): 021401. doi: 10.1115/1.4025942
[5] Wang W, Luo G P, Wang C X, et al. Development and application of cast steel numerical simulation system for heat treatment[J]. International Journal of Metalcasting, 2019, 13(3): 618 − 626.
[6] Ding Z S, Sun G X, Guo M X, et al. Effect of phase transition on micro-grinding-induced residual stress[J]. Journal of Materials Processing Tech, 2020, 281(0): 116647 − 000.
[7] 贺清, 李宗霖, 黄勇, 等. 道岔融雪系统电加热元件传热模型构建及分析[J/OL]. 铁道科学与工程学报, 2024, 1-11[2024-09-04]. He Qing, Li Zong-Lin, Huang Yong, et al. Construction and analysis of heat transfer model of electric heating element in Snow-melting system of switch [J/OL]. Journal of Railway Science and Engineering, 2024,1-11[2024-09-04].
[8] Sun X K, Liu H, Song W Q, et al. Modeling of eddy current welding of rail: three-dimensional simulation[J]. Entropy, 2020, 22(9): 947 − 947.
[9] Xu Z Q, Wang P Y, Hua Z W, et al. Numerical simulation and experimental research on an inductively coupled RF plasma cathode[J]. Plasma Science and Technology, 2022, 24(1): 79 − 87. doi: 10.1088/2058-6272/ac337a
[10] 许玉荣, 胡夏芬, 孙澳, 等. 基于磁性颗粒感应加热原位固化的碳纤维复合材料加筋板力学性能[J/OL]. 复合材料学报 1-8[2024-09-04]. Xu Yurong, Hu Xafen, Sun Ao, et al. Mechanical properties of carbon fiber composite stiffened plates based on in-situ curing by magnetic particle induction heating [J/OL]. Journal of Composite Materials, 1-8[2024-09-04].
[11] 蔡琰, 周雷, 叶枫, 等. 薄壁H65黄铜管高频感应焊接接头组织和力学性能[J]. 材料导报, 2024, 38(14): 186 − 191. Cai Yan, Zhou Lei, Ye Feng, et al. Microstructure and mechanical properties of high frequency induction welded joints of thin-walled H65 brass pipes[J]. Materials Review, 2024, 38(14): 186 − 191.
[12] Chun M X. Numerical simulation of heavy rail end Induction heating temperature field[J]. Applied Mechanics and Materials, 2014, 2987(513-517): 3245 − 3248.
[13] 任荣, 李文强, 陈浩, 等. 热塑性复合材料感应植入焊技术研究进展[J]. 材料工程, 2023, 51(7): 22 − 32. Ren Rong, Li Wenqiang, Chen Hao, et al. Research progress of induction implantation welding technology for thermoplastic composites[J]. Journal of Materials Engineering, 2023, 51(7): 22 − 32.
[14] Szychta E, Szychta L. Selected issues of energy-efficient inducti-on heating of railway rail[J]. Przeglad Elektrotechniczny, 2019, 95(8): 148 − 152.
[15] Cheng P J, Lin S C. An analytical model for the temperature field in the laser forming of sheet metal[J]. Elsevier, 2000, 101(1-3): 260 − 267.
[16] Kee-Hyeon Cho. Coupled electro-magneto-thermal model for in-duction heating process of a moving billet[J]. International Jour-nal of Thermal Sciences, 2012, 60: 195 − 204.
[17] Zelazny, Robert J, Pawel S, et al. Operation of the prototype devi-ce for induction heating of railway turnouts at various operating frequencies[J]. Eergies, 2021, 14(2): 476 − 476.
[18] 陈士博. 新型辙叉钢工作表层感应淬火工艺研究[D]. 秦皇岛市: 燕山大学, 2022. Chen Shibo. Research on induction hardening technology of wo-rking surface of new frog steel [D]. Qinhuangdao: Yanshan University, 2022.
[19] 吴上生, 胡锦榕, 周运岐. 基于Fluent的纸浆模塑热压定型加热板温度均匀性分析[J]. 华南理工大学学报(自然科学版), 2023, 51(5): 122 − 129. Wu Shangsheng, Hu Jinrong, Zhou Yunqi. Temperature uniformity analysis of pulp molding hot press shaped heating plate based on Fluent[J]. Journal of South China University of Technology (Natural Science Edition), 2023, 51(5): 122 − 129.
[20] 彭文, 张丽, 李旭东, 等. 边部感应加热过程中的轧件热行为与温度均匀性研究[J]. 机械工程学报, 2024, 60(2): 119 − 131. Peng Wen, Zhang Li, Li Xudong, et al. Thermal behavior and temperature uniformity of rolled parts during edge induction heating[J]. Chinese Journal of Mechanical Engineering, 2024, 60(2): 119 − 131.
[21] Chen X M, Lin Y C, Fan W. EBSD study of grain growth behavior and annealing twin evolution after full recrystallization in a nickel-based superalloy[J]. Journal of Alloys and Compounds, 2017, 724(000): 198 − 207.
[22] 李奇林, 王西超, 丁凯, 等. 基于响应曲面法的成型CBN砂轮高频感应钎焊温度均匀性研究[J]. 航空动力学报, 2022, 37(9): 1915 − 1922. Li Qilin, Wang Xichao, Ding Kai, et al. Research on high frequ-ency induction brazing temperature uniformity of formed CBN grinding wheel based on response surface method[J]. Journal of Aerospace Power, 2022, 37(9): 1915 − 1922.
-
