Joining mechanism and element distribution in laser micro-welding of NiTi-Cu dissimilar alloys
-
摘要:
为实现NiTi形状记忆合金电致热驱动的功能特性，采用激光微连接技术对NiTi丝和铜板异种材料进行焊接，并利用光学显微镜、能谱分析仪等手段分析连接界面的微观结构和元素分布. 基于ANSYS Fluent软件建立NiTi-Cu异种材料激光微连接三维计算流体力学仿真模型，分析了NiTi-Cu激光微连接过程中的温度场、流场演变和元素传输规律. 结果表明，NiTi-Cu激光微连接过程主要分为激光在NiTi丝中的“钻孔”过程、对铜板的预热过程和在铜板中的“钻孔”过程. Ni，Ti，Cu元素混合主要发生于激光对铜板的“钻孔”过程中，元素在金属蒸气反冲压力和Marangoni涡流的驱动下相互混合，Cu元素进入熔池易形成低硬度的Cu-Ti金属间化合物，降低了脆性的Ni-Ti金属间化合物形成的可能性. 试验和仿真结果吻合较好，为优化NiTi-Cu异种材料的激光微连接工艺提供了重要的理论支撑.
-
关键词:
- NiTi形状记忆合金 /
- 激光微链接 /
- 异种金属 /
- 计算流体力学 /
- 元素分布
Abstract:To satisfy the thermo-driven requirements of NiTi shape memory alloys in different industrial applications, NiTi wire and Cu plate were welded by laser micro-welding technology. The microstructure and element distribution of the weld were experimentally studied using optical microscopy (OM) and energy dispersive spectrometer (EDS). Based on ANSYS Fluent software, a three-dimensional (3D) computational fluid dynamics (CFD) model for laser micro-welding of NiTi-Cu dissimilar alloys was established to analyze the evolutions of temperature and fluid flow fields and the element transport mechanism. The results indicate that the process of laser micro-welding can be mainly divided into 3 procedures, namely the "drilling" procedure of laser in NiTi wire, the preheating procedure of laser energy on Cu plate, and the "drilling" procedure of laser in Cu plate. The mixing of Ni, Ti, and Cu elements mainly occurs in the drilling process of laser in Cu plate, where the elements are mixing well under the driven of the metal vapor recoil pressure and Marangoni vortex. The Cu content in the molten pool is helpful to form low hardness Cu-Ti intermetallic compounds (IMCs), reducing the possibility of the formation of brittle Ni-Ti IMCs. The experimental and simulation results are in good agreement. The research provides important theoretical support for optimization of the laser micro-welding of NiTi-Cu dissimilar alloys.
-
0. 序言
自石墨烯被发现以来[1], 二维材料因其独特的结构和优异的特性引起了学术界和工业界的广泛关注[2]，以石墨烯[3]、六方氮化硼[4]、过渡金属硫化物[5]、黑磷[6]等为代表的二维材料相关研究层出不穷. 二维材料具有丰富的元素和结构组成，既有绝缘体、半导体、导体、超导材料特性，又展现出许多奇特的物理现象，如室温量子霍尔效应[7]、非零贝里相位[8]及克莱因遂穿[9]等，使其在传感、催化、储能、计算等新兴领域有着广泛的应用前景.
随着微纳加工技术[10]的发展，多种加工技术被用来制备二维材料其器件，如机械剥离、湿化学、气相沉积、旋涂、光刻、喷墨打印等. 近年来，超快激光作为一种新型的能量源，其加工精度高、材料选择范围广、工艺兼容度高，由于脉宽短、峰值功率高及热效应小，可实现无损或低损 “冷”加工，还可实现多维度纳米材料的合成[11].
1. 超快激光与材料作用
超快激光在与材料相互作用过程中，由于其超短脉冲时间和超高峰值功率，而展现出与长脉冲激光完全不同的作用机制. 超快激光的超短作用时间使得激光与材料相互作用时表现出强烈的非平衡特征，超快激光的脉冲时间通常小于1 ps，远远小于材料中电子与晶格能量传递的驰豫时间(1 × 10−10 ~ 1 × 10−12 s)，故而在材料晶格发生改变前，材料已完成对激光能量的吸收，由晶格诱发的热传导过程在超快激光作用过程中几乎可以忽略，在这种情况下，材料的重铸、热损伤(如微裂纹)和热影响区都极小，其特征尺寸一般为亚微米级，并且可以通过蒸气或液体辅助进一步减小. 超快脉冲激光加工工序简单，且能覆盖块体材料、纳米材料到原子尺度的加工，因而在二维材料加工与器件制备方面具有独特的优势[12]. 超快激光加工二维材料类型如图1所示.
在长脉冲激光照射下，热影响区较大，易引起周围材料劣化及残渣产生，如图2a所示. 当脉冲持续时间
$ {t}_{p} < 1\times {10}^{-13} $ s的超快激光作用于材料表面时，由于吸收的能量不能在短的弛豫时间内从电子转移到晶格，电子与电子的相互作用导致局部电子温度增加，原子主要局限于其晶格位置，超快激光烧蚀发生了直接的固体−蒸气(或固体−等离子体)跃迁，热影响区小，如图2b所示，超快激光制造的冷过程效应使材料表面精密工程成为可能.![]()
图 2 长脉冲与超快激光与物质的相互作用Figure 2. Long and ultrafast pulsed laser interaction with materials. (a) long laser; (b) ultrafast pulsed laser超快激光照射二维材料还会在材料形成垂直于激光偏振方向的周期条纹，在波长200 ~ 2 500 nm的超短脉冲下测量发现，条纹周期与激光波长和材料的折射率的关系为
$\varLambda=\mathrm{\lambda }/2{n} $ ，n为材料折射率，如图3所示.用不同波长的超短脉冲照射氧化锌晶体表面, 发现当脉冲能量较大时, 且随着脉冲数的增加, 产生的条纹周期从λ逐渐变化为
$ \mathrm{\lambda }/2{n} $ ；当脉冲能量远小于阈值时, 条纹周期从$ \mathrm{\lambda }/10 $ 趋近于$ \mathrm{\lambda }/2{n} $ ，且规则的纳米条纹通常出现在材料内层，其原因主要是表面折射光、内部纳米等离子体散射光及电子密度波相互作用，从而诱导形成了规则的短周期纳米条纹.不同于长脉冲激光的线性吸收特征，超快激光由于峰值功率可以很容易达到1012 W量级，在与材料相互作用时展现出强烈的非线性效应. 雪崩效应( ~ 1012 W/cm2)、多光子电离(1013 ~ 1014 W/cm2)和隧穿电离(>1015 W/cm2)等非线性过程极易发生，这些非线性过程不依赖材料种类和固有缺陷，使得超快激光加工过程重复性高，并且几乎可以加工任何种类的二维材料. 超快激光加工二维材料过程受到激光通量、激光脉冲持续时间吸收系数和热导率等激光参数和目标材料特性的影响. 在飞秒激光与二维材料相互作用的过程中，在第一个脉冲后，二维材料表面电子和空穴复合持续时间内，第二个脉冲照射导致电离诱导的电荷积累增强，几乎同时吸收两个频率相似或不同的光子，二维材料获得的光子能量的总和足够高，这种双光子或多光子作用，可以使二维材料受激分子克服两个能级之间的能隙，用于二级光剥落.
上述超快激光与物质相互作用时的极小热效应和周期性光强分布特征，使得超快激光十分适合加工纳米材料，并且具备常规激光难以达到的精度，故而在原子层的二维材料加工过程中可以发挥独特的作用.
2. 超快激光加工石墨烯
石墨烯是一种单层石墨，是一种独特的纳米结构，它结合了高机械、热和化学稳定性以及异常高的电子迁移率. 超快激光对石墨烯的加工效果主要可分为石墨烯制备、还原氧化石墨烯、烧蚀以及转移等工艺(图4).
![]()
图 4 超快激光加工石墨烯Figure 4. Ultrafast laser fabrication of graphene materials. (a) femtosecond laser irradiation of graphene; (b) ultrafast laser non-thermal exfoliation of monolayer graphene; (c) ultrafast laser formation of hierarchical micro-nanostructures on copper foil; (d) ultrafast laser direct reduction of GO films to fabricate microcircuits; (e) ultrafast laser preparation of uniform subwavelength grating on GO films; (f) ultrafast laser irradiation to prepare three-dimensional rose-like microregions on graphene films; (g) ultrafast laser fabrication of nanopores in CVD graphene films; (h) laser irradiation in ammonia water added graphene suspension to prepare nitrogen-doped graphene quantum dots; (i) laser-assisted transfer printing of graphene patterns2.1 石墨烯制备
使用超快激光脉冲可以从石墨表面无热剥离分离完整的石墨烯单层，能够以高速率产生没有污染物和缺陷的石墨烯单层[13]，如图4b所示；除了剥离工艺[14]，还可以通过烧蚀石墨方法制备大量石墨烯[15]. 经过简单的超快激光处理，可以在铜箔上形成分级微纳米结构[16]，如图4c所示；通过控制激光通量和扫描持续时间，可实现原子层精度的石墨烯减薄，生产出表面光滑、厚度可控的石墨烯[17]；在超快激光的照射下，木质素[18- 19]、电子束固化油墨[20]、碳化硅纤维增强碳化硅复合材料表面[21]，甚至是环境中的自然落叶[22]也可以诱导生成石墨烯.
2.2 还原氧化石墨烯
超快激光由于其纳米空间分辨率和三维原型制作能力的优势，已被广泛用于生产微米级特征和三维微器件. 用超快激光通过直接还原和图案化氧化石墨烯膜可以用来制造微电路，在电学应用中表现出良好的导电性[12]，如图4d所示；利用超快激光直写诱导还原氧化石墨烯图案化任意形状，还可以制备其它多种石墨烯基电子微器件[23-29]和微光子器件[30]；Kasischke等人[31]在超快激光处理还原氧化石墨烯(rGO)在GO表面发现自组织周期性结构，其通量略高于还原GO所需的通量，该方法在印刷和柔性电子产品中提供了各种可能的应用；Zou等人[32]采用了一种新的超快激光光刻技术，在GO膜上高速大面积制造均匀周期的亚波长光栅，如图4e所示；Li等人[33]在高于氧化石墨烯还原阈值( ~ 9 mJ/cm2)的激光束照射下，获得了具有亚波长波纹和薄片的三维激光诱导周期性表面结构，并提出了激发的表面等离子体极性子和光化学效应，揭示具有纳米图案Fs-LRGO的形成和还原机制.
2.3 烧蚀石墨烯
为了优化超快激光图案化石墨烯，从而实现器件制造等工作，近年来，不乏探究超快激光对石墨烯的烧蚀阈值以及损伤的先行研究[34-39]，新型石墨烯图案化技术将为未来电子产品中基于石墨烯的微器件的开发提供技术支持[40-42]. 通过超快激光微加工，可在石墨烯膜上制备具有可控尺寸、形状和密度的大面积三维玫瑰状微区，如图4f所示，该表面可以表现出粘附超疏水性[43]；而使用低功率超短激光脉冲，可在CVD石墨烯膜中设计纳米级孔[44]，如图4g所示；石墨烯量子点是一种具有独特性能的新型环保量子点[45]，以激光诱导石墨烯为碳源，通过向石墨烯悬浮液中加入氨水，可得到氮掺杂石墨烯量子点，其粒径小于10 nm，如图4h所示[46]. 在石墨烯分散体的电场辅助下，超快激光烧蚀液可制备双石墨烯量子点[47].
2.4 石墨烯飞秒激光辅助转移印刷
通过聚焦和扫描超快激光脉冲，可以在没有预处理和(或)后处理的情况下容易形成任意荧光图案[45]. 利用激光辅助转移印刷工艺，也可在石墨烯/金属基底上转移形成多尺度石墨烯图案[48], 如图4i所示. Paula等人[49]使用具有超快激光脉冲的激光诱导正向转移来创建用GO功能化的原硅酸四乙酯的高分辨率叉指状电极，成功地实现了宽度约为2 μm、阈值能量为70 nJ的线微图案化，以高效、可控和局部的方式制造SiO2/GO膜，而不会导致材料退化.
超快激光制备加工石墨烯具有较为成熟的研究水平，利用超快激光还原氧化石墨烯制备微电路、烧蚀石墨烯制备微型电子器件，在微型电子器件、光学器件具有广泛的应用前景. 石墨烯优异的电学、光学、化学和物理性能已经使其具有了很好的应用前景，超快激光微纳米处理方法将使石墨烯在广泛的科学领域用作微器件时更具吸引力.
3. 超快激光加工过渡金属硫化物
过渡金属硫族化合物(transition-metal dichalcogenides，TMDs)是类似于石墨烯等具有代表性的层状材料，作为一类新型半导体材料，具有非凡的机械、电学、光学性能，具有广泛的应用前景，已被广泛研究[50]. 超快激光对过渡金属硫化物TMDs的加工效果主要可分为相变、剥离、减薄、烧蚀、表面沉积和偏析，其中通过改变超快激光频率、波长、功率等参数，烧蚀又可用于激光直写和量子点制备等方面(图5).
![]()
图 5 超快激光加工二维TMDs材料Figure 5. Ultrafast laser fabrication of TMDs materials. (a) ultrafast laser-induced phase transitions in TMDs; (b) ultrafast laser irradiation at room temperature transforms T* into a quasi-1T' phase, which changes to a quasi-Td state upon cooling; (c) ultrafast laser direct writing of 1T-MoS2 thin films for the fabrication of sub-micrometer scale micro-supercapacitors; (d) ultrafast laser fabrication of ultra-thin flat lenses with a thickness of 7Å in monolayer TMD single crystals; (e) cross-sectional images of the focal spots of ultrathin flat lenses on the x-y plane; (f) femtosecond laser ablation of WSe2 on sapphire with optical imaging; (g) ultrafast laser micro-patterning of MoS2-modified polyamide (PA6) electrospun nanofibers on electrospun nanofiber scaffolds; (h) ultrafast laser ablation of devices based on TiS2 nanosheets with a three-line spacing; (i) ultrafast laser pulse-induced fabrication of Ag−MoS2 and Pt−MoS2 nanohybrids using MoS2 nanosheets; (j) damage to 2H and 1T' MoTe2 samples under femtosecond laser irradiation超快激光诱导过渡金属硫化物TMDs相变的过程如图5a所示，在合适参数的超快激光的照射下，MoTe2可由2H相转变为1T′相[51]. 为了制备具有高导电性和丰富的活性位点，适合应用于催化、储能和能源生产的金属1T MoS2纳米片，通过超快激光烧蚀三价Fe离子溶液中的块状2H相MoS2晶体，可制备1T相的MoS2. 超快激光可诱导MoS2发生化学键断裂，加入Fe3+离子有利于Fe原子在MoS2上的化学吸附和掺杂，最终获得1T相的MoS2纳米片[52]. Cheng等人[53]通过在不同水平和方案的飞秒光激发下，对Weyl半金属Td相的MoTe2的薄片进行的时间分辨宽带飞秒瞬态吸收测量. 如图5b所示，超快激光照射改变了低温Td相的层间行为，在室温下脉冲超快激光照射可以将T*转变为类似原始的1T '相，冷却后转变为类似原始的Td态.
在制备TMDs层状材料方面，已有成熟的机械剥离、化学气相沉积和液相剥离法，但这些方法不容易以高速生产高质量的少层TMDs. 通过超快激光在双水基溶剂中辐照大块二维材料MoS2和WS2等，在持续60 min后，可剥离得到约3层二维TMD材料，这种方法比其它剥离方法更快、更简单，相比纳秒激光，也可以最大限度地减少激光照射过程中可能产生的热缺陷[54].
微型超级电容器作为可穿戴和便携式微电子设备的能量存储设备最杰出的候选者之一，在未来的电子设备中具有巨大的潜力. Xu等人[55]首次通过对脉冲进行时间整形的超快激光直接写入对1T-MoS2薄膜进行处理，如图5c所示，在空气条件下获得具有超短离子转移距离的亚微米级微型超级电容器；Zuo等人[50]通过超快激光脉冲直接写入灵活微加工多层MoS2薄片，利用聚焦超快激光束照射在材料表面诱导产生的等离子体与入射激光场的干涉，导致材料表面形成初始光栅结构，直接制备不同带隙的MoS2纳米带阵列，并用超快激光对MoS2薄片进行任意构图，形成单纳米带、迷宫阵列和交叉结构等微纳米结构，对制备的MoS2纳米带阵列制造的场效应晶体管的电学测试发现，输出和传输特性表现出漏极-源极电流的强整流，这可能会在基于MoS2的电子器件中实现新的应用，如逻辑电路、互补电路、化学传感器和p−n二极管.
单层过渡金属硫化物在可见光区具有非常大的折射率值，虽然超大光程长度的多层TMD透镜结构能够弱聚焦光，但由于单层TMD透镜的厚度极小，相位调制原理不再有效. Lin等人[56]采用超快激光写入方法，在单层TMD单晶中制备了厚度为7 Å的超薄平面透镜，如图5d所示，达到了材料厚度的基本物理极限. 焦斑在x-y平面和x-z平面的截面图像分别如图5 e所示，沿x和z方向的半最大值全宽度分别为0.6λ 和2λ.
超快激光烧蚀过渡金属硫化物，在许多场景都有应用. Chen等人[57]首次通过近红外飞秒烧蚀蓝宝石上的二硒化钨对激光诱导介电击穿或激光烧蚀进行了研究，飞秒脉冲激光扫描在蓝宝石上，烧蚀WSe2的光学图像如图5f所示； Xu等人[58]提出了一种基于超快激光烧蚀和超声辅助液体剥离制备高质量MoS2和 WS2量子点的快速简便方法，利用超快激光烧蚀切割成小的多层MoS2和WS2纳米颗粒，再通过超声剥离制备成量子点，该方法为过渡金属硫化物量子点和其它二维纳米材料量子点提供了一种简单而新颖的合成策略；Paula等人[59]采用在激光微加工前用MoS2修饰纳米纤维和在微加工后用MoS2修饰纳米纤维两种方法，通过超快激光烧蚀对静电纺纳米纤维支架二硫化钼修饰聚酰胺静电纺纳米纤维的微图案化，如图5g所示；Song等人[60]用超快激光烧蚀了基于TiS2纳米片的三线间距器件，如图5h所示，通过进行了光泵太赫兹探针测量，发现TiS2纳米片在太赫兹波段具有超快的动力学和光电导率，适合作为太赫兹波段应用的光电调制器.
超快激光在过渡金属硫化物的表面沉积和偏析等方面也有应用. Zuo等人[61]在利用超快激光脉冲诱导MoS2纳米片的光生电子制备Ag−MoS2和Pt−MoS2纳米杂化体的绿色新方法，如图5i所示，所制备的Ag−MoS2杂化物显示出优异的表面增强拉曼散射性能，7.6% Pt−MoS2与C的杂化物表现出增强的析氢反应活性，在化学/生物分子传感以及制氢应用中有显著前景；Fukuda等人[62]探索了在30 ~ 45飞秒脉冲激光的高强度照射下，2H和1T' MoTe2样品的晶格动力学，以深入了解在存在最小热效应的情况下光控制MoTe2结构多态性的可能性. 试验表明，即使在低激发和高激发的脉冲激光下，Te偏析也是不可避免，并伴有永久性损伤，如图5j所示.
随着超快激光功率升高，过渡金属硫化物可以发生烧蚀、剥离、偏析、相变等变化. 在超快激光加工后的过渡金属硫化物产物，因为其特殊的光电特性可以提供普通材料无法提供的性能. 虽然现行的超快激光对TMDs的加工产物性能优异，但是受限于飞秒激光的单点小范围加工，在超快激光直写等方面实现周期性大规模、大面积生产仍然有广阔的探索空间.
4. 超快激光加工其它二维材料
除了前述介绍的材料，还有许多其它的二维材料，例如MXenes、黑磷、六方氮化硼等在超快激光下发生烧蚀、沉积等. 如MXenes由于其高导电性、赝电容性和二维层状结构，在电化学储能器件领域引起了极大的关注，然而MXene薄片本质上倾向于平放和重新堆叠，导致离子传输路径高度曲折，离子可及性较差. 超快激光烧蚀策略可制造柔性和高性能MXene带状超级电容器电极，具有多孔边缘和暴露的连续层状通道，缩短了H + 传输路径，如图6a所示，用足够的电解质浸渍，有利于H + 嵌入和离子存储[63].
![]()
图 6 超快激光加工其它二维材料Figure 6. Ultrafast laser fabrication of other 2D materials. (a) ultrafast laser ablation for fabricating flexible, high-performance MXene ribbon supercapacitor electrodes; (b) ultrafast laser ablation of hexagonal boron nitride (h-BN) ceramics; (c) femtosecond laser deposition of high repetition rate boron nitride thin films; (d) ultrafast laser localized oxidation of self-supporting h-BN films; (e) ultrafast laser-assisted fabrication of symmetric bipolar junction transistors from p-type black phosphorus and n-type MoS2 with FSLP六方氮化硼(h-BN)由于其在产生光学稳定、超亮量子发射器方面的实用性，已成为一种很有前途的片上信息设备纳米光子平台. Hirayama等人[64]研究了超快激光脉冲对六方氮化硼陶瓷的烧蚀，烧蚀速率和激光通量之间的关系显示出c-BN和h-BN的半对数公式，并且观察到钛宝石超快激光器对h-BN的烧蚀速率与纳秒激光的烧蚀速率相似，使用飞秒钛宝石激光对氮化硼陶瓷进行微观加工，几乎没有热效应，如图6b所示，并且保持烧蚀表面的化学成分不变；Melaibari等人[65]研究使用飞秒脉冲激光沉积高重复率氮化硼薄膜，使用具有2.4 mJ脉冲能量和1 kHz高重复率的800 nm，100 fs超快激光，使用c-BN靶在硅片上沉积氮化硼(BN)膜，如图6c所示；Ren等人[66]利用定制的超快激光，自支撑的h-BN膜可以被局部氧化，如图6d所示，进一步增强了三阶非线性，尤其是非线性折射率，提高20倍以上.
具有范德华异质结构的二维双极结晶体管在未来纳米电子学的发展中发挥着重要作用. Su等人[67]提出了一种用超快激光加工由p型黑磷和n型MoS2与FSLP制备的对称双极结晶体管的简便方法，如图6e所示. 与其它复杂的生长过程和繁琐的转移过程相比，利用超快激光加工的优势，通过单个堆叠步骤生产双极结晶体管.
由于黑磷、 六方氮化硼、 MXenes有导热性好、特殊的光电特性等优势，在微纳电子学、微纳光子学等领域都具有较为广阔的前景. 超快激光的高瞬时峰值能量、低损失的特性也有利于对二维材料进行加工，而保持其非加工区域的性质不变. 超快激光微纳米处理方法将使这些用作微纳光电学的材料在广泛的科学领域中更具适用性.
5. 结束语
(1)当前二维材料价格昂贵，超快激光加工成本高昂，探索低成本批量化材料合成方法和激光加工方法是重要课题.
(2)二维材料由于其原子层厚度而展现出许多奇特的量子特性，在新奇物理和量子器件方面展现出巨大潜力. 利用超快激光调控制备二维材料，进而提高量子器件的性能是具有潜力的前沿方向.
(3)与实际应用相结合，探索超快激光加工二维器件示范应用，为高性能微纳器件应用打开突破口.
-
![]()
图 1 NiTi-Cu激光微连接示意图(mm)
Figure 1. Diagram of micro laser welding of NiTi-Cu. (a) micro laser welding system; (b) diagram of micro laser welding
![]()

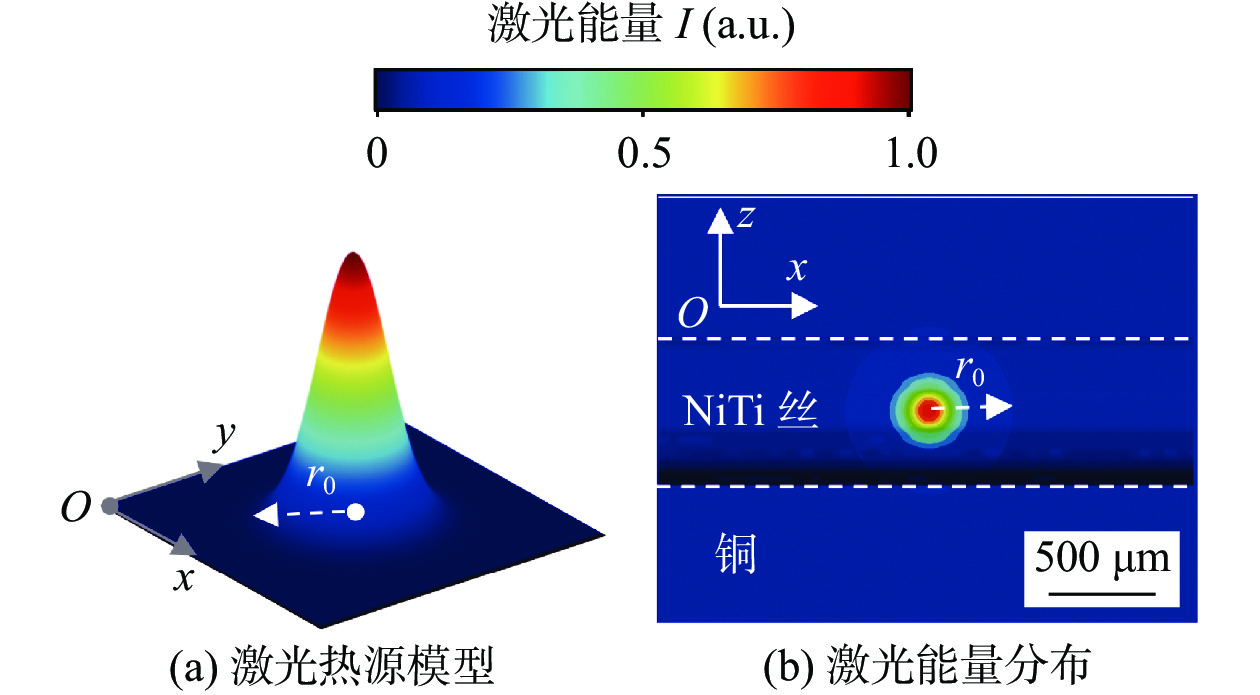

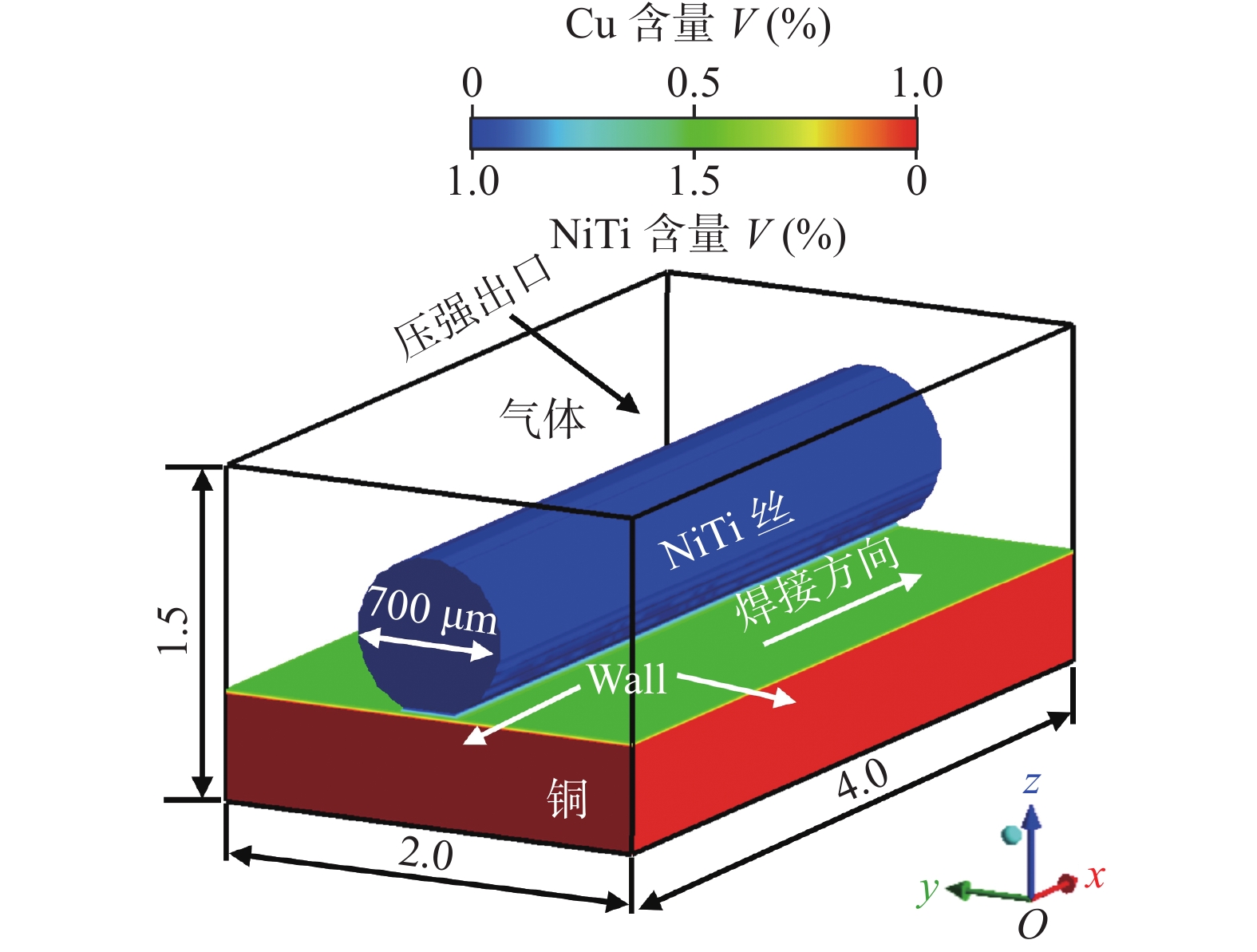

图 3 激光热源模型及能量分布
Figure 3. Laser heat source model and energy distribution. (a) laser heat source model; (b) energy distribution
![]()

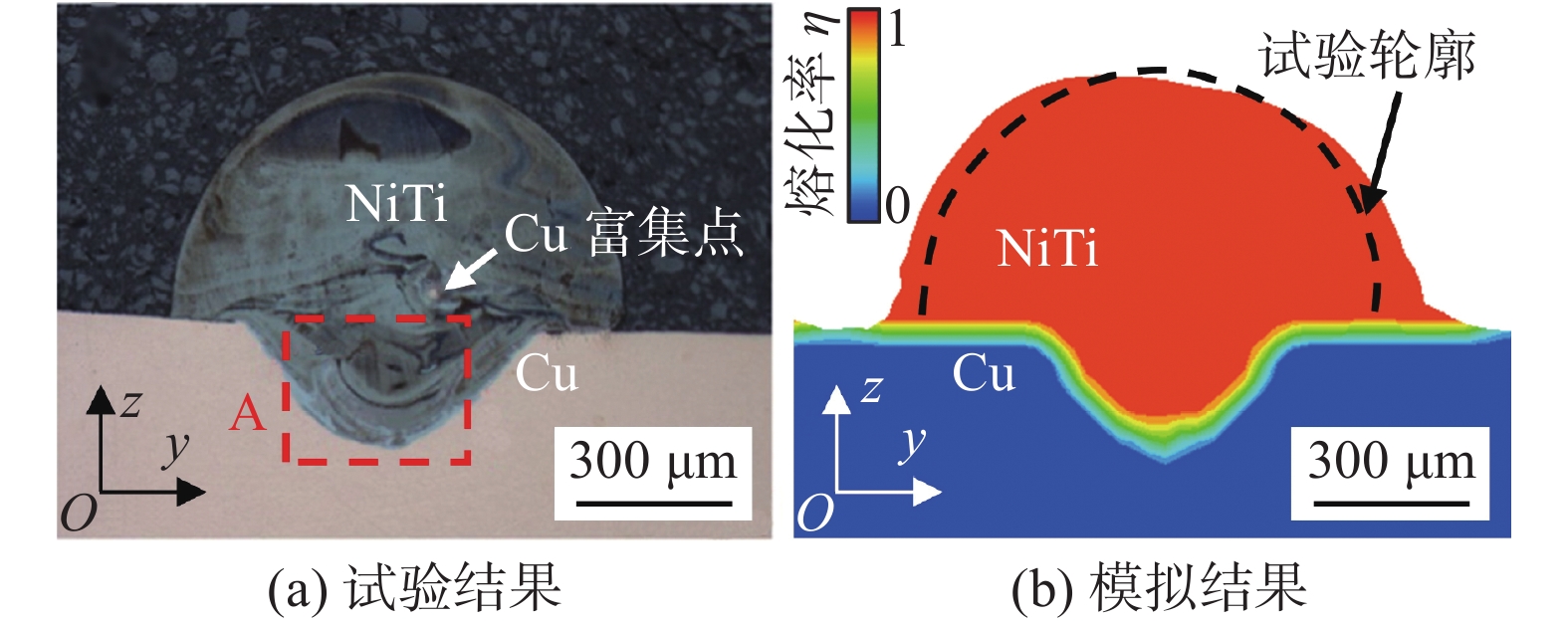

图 4 试验与仿真焊缝横截面轮廓对比
Figure 4. Comparison of the experimental and simulated welds on the cross-section. (a) the experimental; (b) simulated welds
![]()

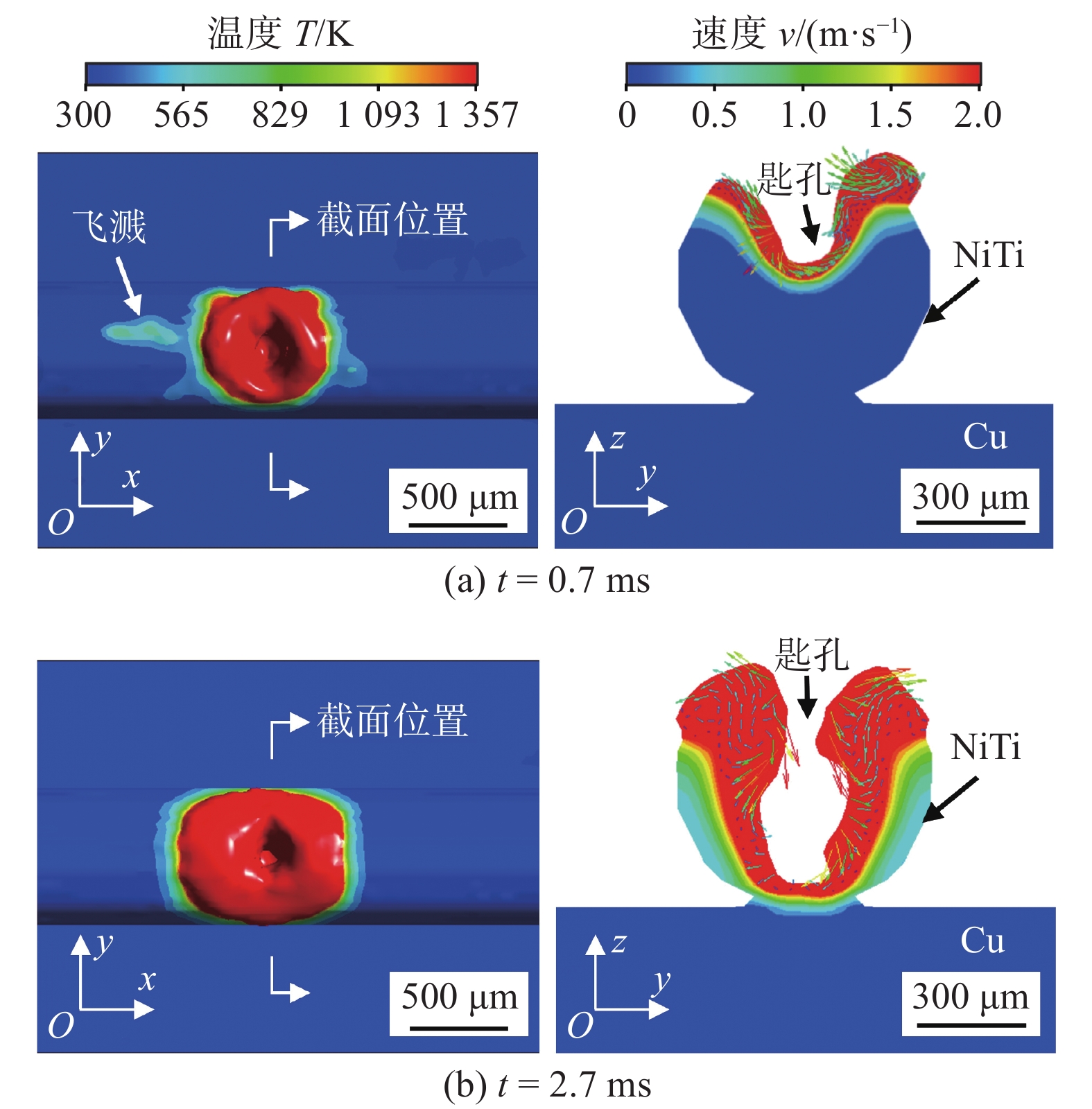

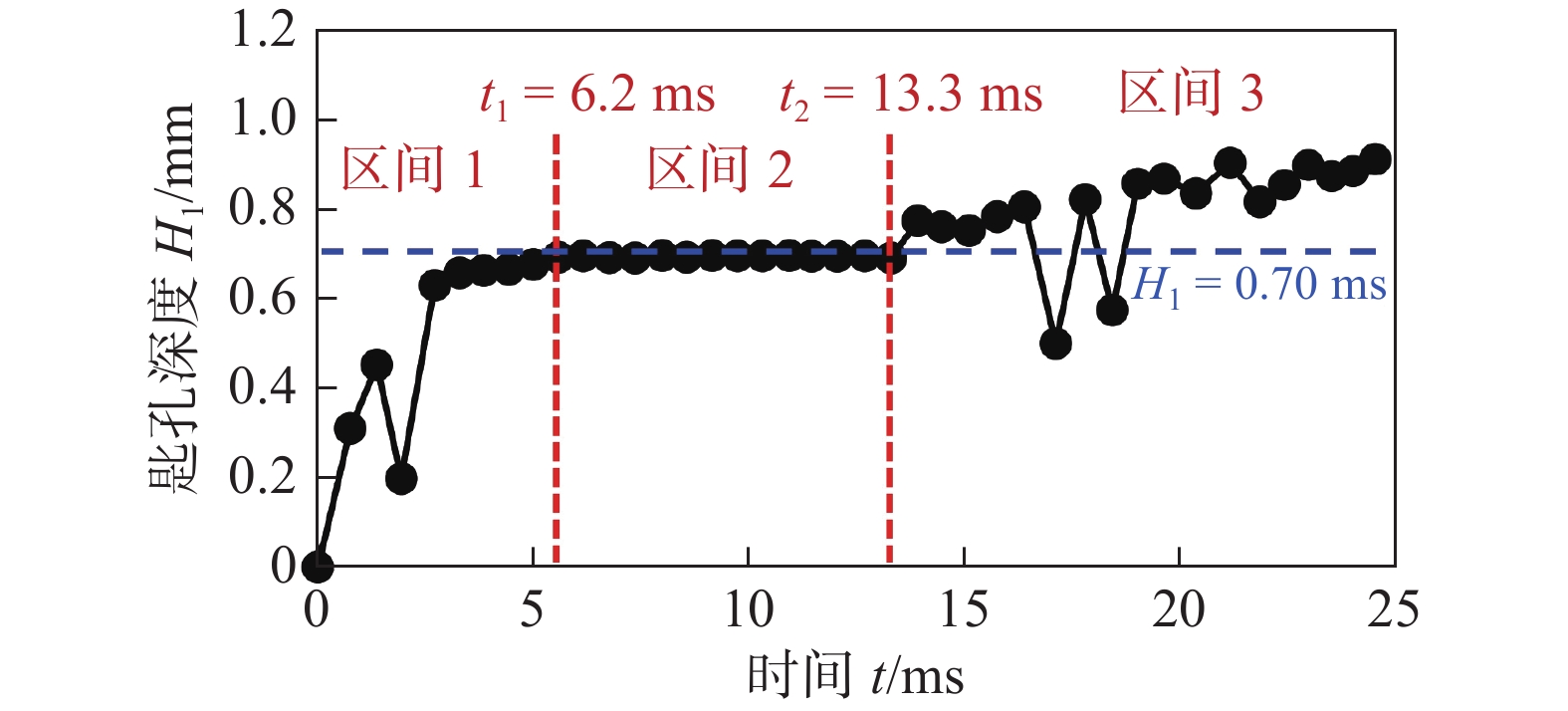

图 6 时间区间1内的熔池动态
Figure 6. Molten pool dynamics within the time interval 1. (a) t = 0.7 ms; (b) t = 2.7 ms
![]()
图 7 时间区间2内的熔池动态
Figure 7. Molten pool dynamics within the time interval 2. (a) t = 6.2 ms; (b) t = 13.3 ms
![]()

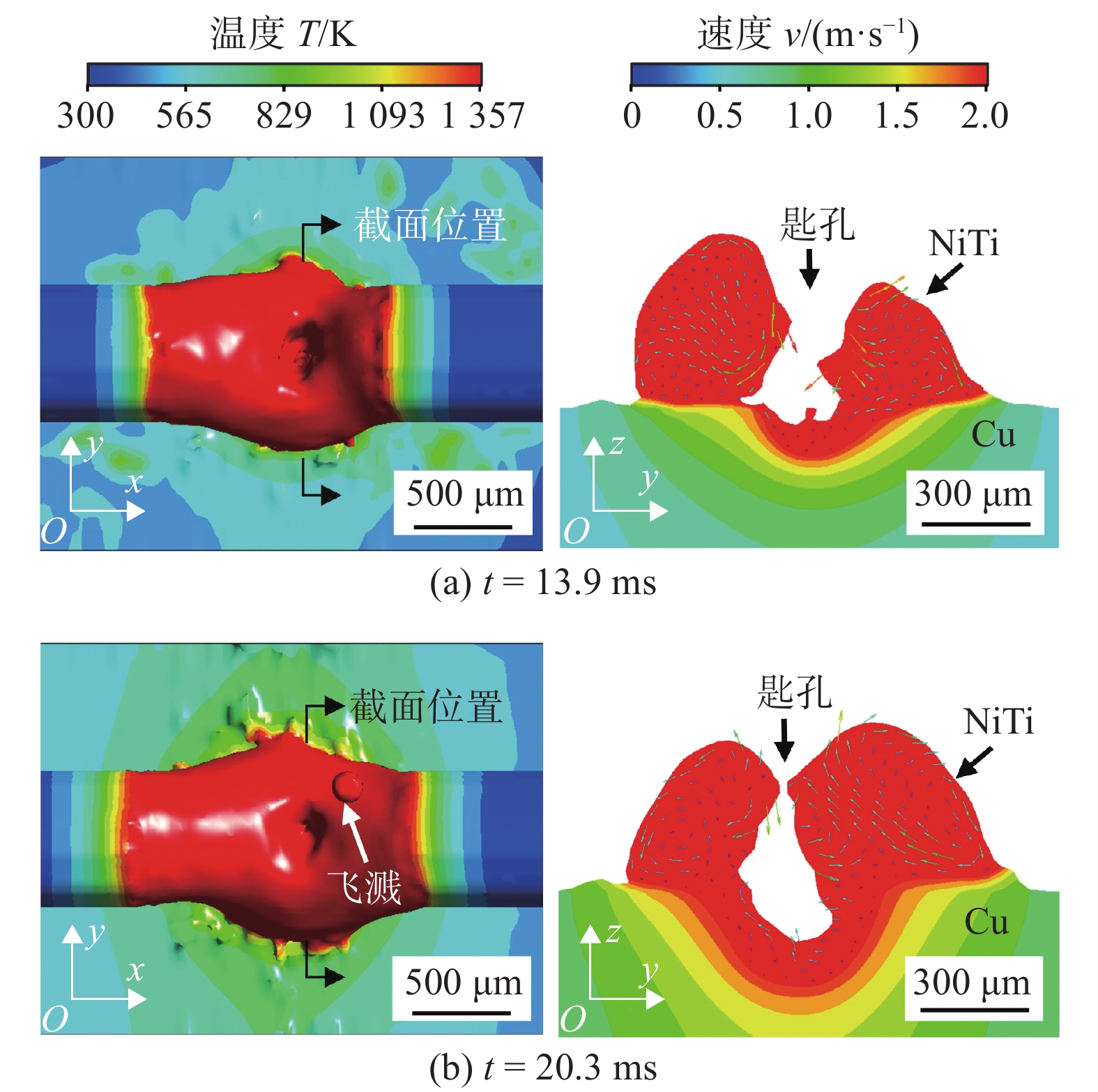

图 8 时间区间3内的熔池动态
Figure 8. Molten pool dynamics within the time interval 3. (a) t = 13.9 ms; (b) t = 20.3 ms
![]()

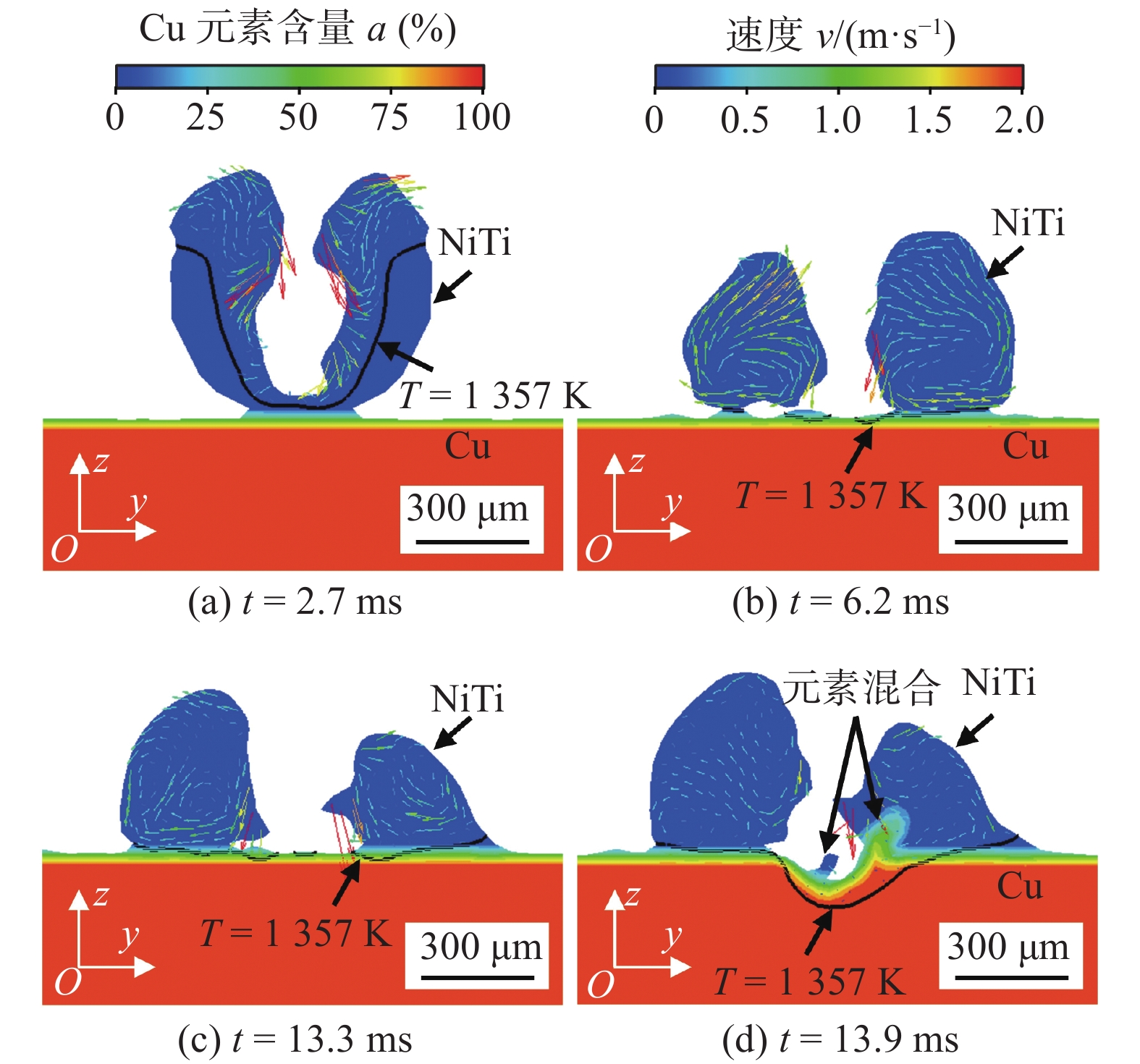

图 9 熔池横截面Cu元素分布
Figure 9. Cu element distribution on the cross-section of molten pool. (a) t = 2.7 ms; (b) t = 6.2 ms; (c) t = 13.3 ms; (d) t = 13.9 ms
![]()

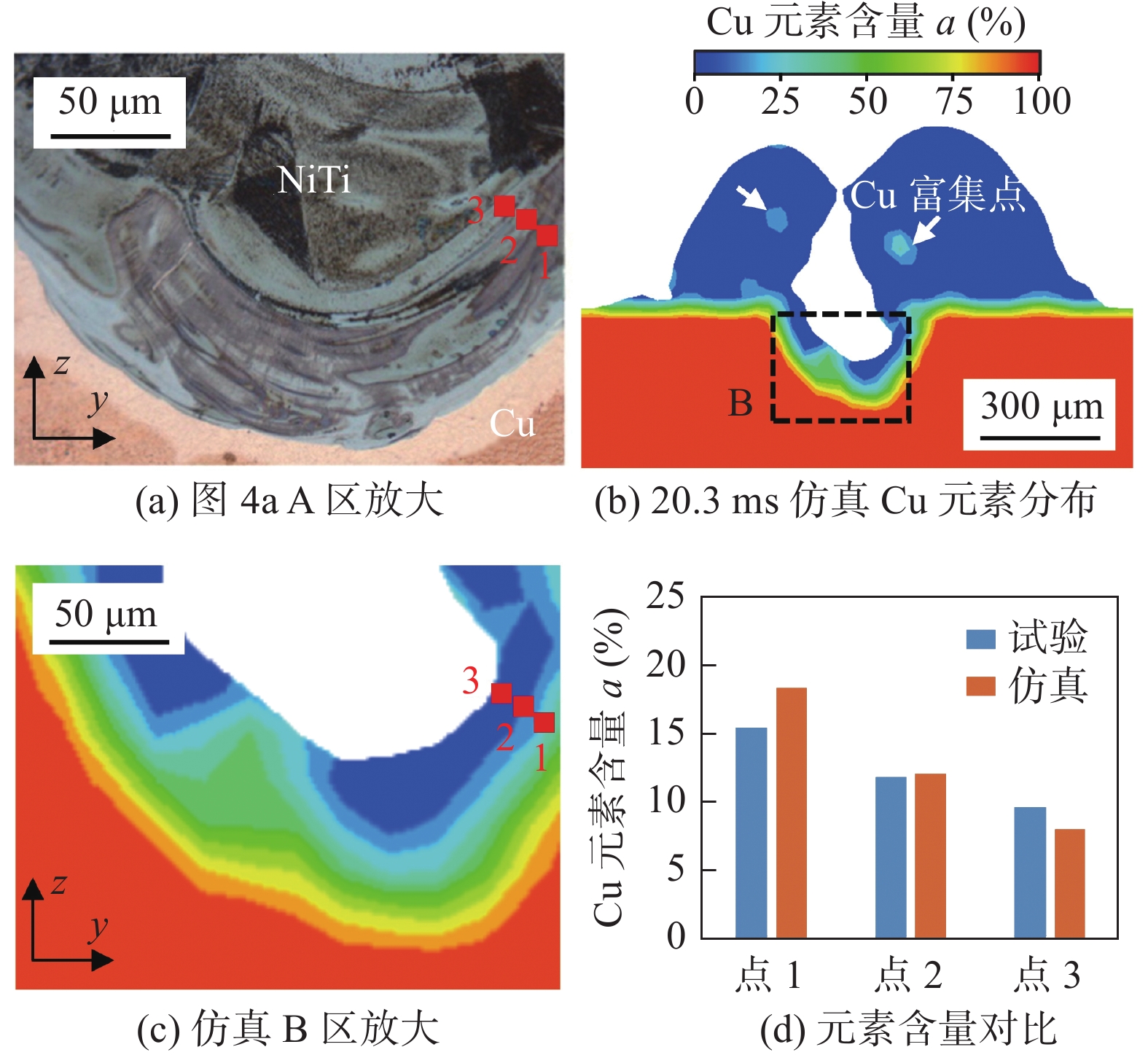

图 10 试验与仿真焊缝中Cu元素分布对比
Figure 10. Comparison of Cu element distribution in experimental and simulated weld beads.(a) enlarged image of region A in Fig. 4a; (b) simulated distribution of Cu element at 20.3 ms; (c) enlarged image of region B in the simulation; (d) comparison of the element content
表 1 NiTi和Cu热物理参数
Table 1 Thermophysical parameters of NiTi and Cu
材料 密度
ρ/(kg·m−3)固相热导率
λ1/(W·m−1·K−1)液相热导率
λ2/ (W·m−1·K−1)固相比热容
C1/( J·kg−1·K−1)液相比热容
C2/( J·kg−1·K−1)NiTi 6 450 13 21.5 489 841 Cu 8 960 385 157.02 481 531 材料 动力粘度
μ/( kg·m−1·s−1)固相温度
T1/ K液相温度
T2/ K蒸发温度
T3/ K熔化潜热
L /(105J·kg−1)NiTi 0.005 74 1 553 1 583 3 033 2.42 Cu 0.004 03 1 356 1 357 2 853 2.05
下载: 导出CSV
-
[1] Oliveira J P, Miranda R M, Braz Fernandes F M. Welding and joining of niti shape memory alloys: a review[J]. Progress in Materials Science, 2017, 88: 412 − 466. doi: 10.1016/j.pmatsci.2017.04.008
[2] Ke W, Oliveira J P, Cong B, et al. Multi-layer deposition mechanism in ultra high-frequency pulsed wire arc additive manufacturing (WAAM) of NiTi shape memory alloys[J]. Additive Manufacturing, 2022, 50: 102513. doi: 10.1016/j.addma.2021.102513
[3] Mehrpouya M, Gisario A, Elahinia M. Laser welding of NiTi shape memory alloy: A review[J]. Journal of Manufacturing Processes, 2018, 31: 162 − 186. doi: 10.1016/j.jmapro.2017.11.011
[4] 许博, 王颖, 张萌, 等. Nb合金化对电弧增材制造NiTi基形状记忆合金的影响[J]. 焊接学报, 2021, 42(8): 1 − 7. Xu Bo, Wang Ying, Zhang Meng, et al. Effect of Nb alloying on wire arc additive manufacturing NiTi-based shape memory alloys[J]. Transactions of the China Welding Institution, 2021, 42(8): 1 − 7.
[5] Niu H, Jiang H C, Zhao M J, et al. Effect of interlayer addition on microstructure and mechanical properties of NiTi/stainless steel joint by electron beam welding[J]. Journal of Materials Science & Technology, 2021, 61: 16 − 24.
[6] Gao F Y, Mu Z Z, Ma Z W, et al. Fine microstructure characterization of titanium alloy laser narrow gap welded joint[J]. China Welding, 2021, 30(3): 31 − 38.
[7] Zhong Y, Xie J, Chen Y, et al. Microstructure and mechanical properties of micro laser welding NiTiNb/Ti6Al4V dissimilar alloys lap joints with nickel interlayer[J]. Materials Letters, 2022, 306: 130896. doi: 10.1016/j.matlet.2021.130896
[8] 李胜利, 任春雄, 杭春进, 等. 极端热冲击和电流密度耦合Sn-3.0Ag-0.5Cu焊点组织演变[J]. 机械工程学报, 2022, 58(2): 291 − 299. doi: 10.3901/JME.2022.02.291 Li Shengli, Ren Chunxiong, Hang Chunjin, et al. Microstructure evolution of Sn-3.0Ag-0.5Cu solder joints under extreme temperature changes and current stressing[J]. Journal of Mechanical Engineering, 2022, 58(2): 291 − 299. doi: 10.3901/JME.2022.02.291
[9] Zeng Z, Oliveira J P, Yang M, et al. Functional fatigue behavior of NiTi-Cu dissimilar laser welds[J]. Materials & Design, 2017, 114: 282 − 287.
[10] Shamsolhodaei A, Oliveira JP, Schell N, et al. Controlling intermetallic compounds formation during laser welding of NiTi to 316L stainless steel[J]. Intermetallics, 2020, 116: 106656. doi: 10.1016/j.intermet.2019.106656
[11] Sun Q, Chen J, Wang X, et al. Study on weld formation and segregation mechanism for dissimilar pulse laser welding of NiTi and Cu wires[J]. Optics and Laser Technology, 2021, 140: 107071. doi: 10.1016/j.optlastec.2021.107071
[12] 柯文超, 从保强, 祁泽武, 等. NiTi形状记忆合金电弧熔融涂覆及微连接机理[J]. 机械工程学报, 2022, 58(2): 176 − 184. doi: 10.3901/JME.2022.02.176 Ke Wenchao, Cong Baoqiang, Qi Zewu, et al. Arc-fused coating process and micro-joining mechanism of NiTi shape memory alloys[J]. Journal of Mechanical Engineering, 2022, 58(2): 176 − 184. doi: 10.3901/JME.2022.02.176
[13] Zhang K, Liu F, Tan C, et al. Effect of heat input modes on microstructure, mechanical properties and porosity of laser welded NiTi-316L joints: A comparative study[J]. Materials Science and Engineering a-Structural Materials Properties Microstructure and Processing, 2022, 848: 143426. doi: 10.1016/j.msea.2022.143426
[14] Ke W, Zeng Z, Oliveira J P, et al. Heat transfer and melt flow of keyhole, transition and conduction modes in laser beam oscillating welding[J]. International Journal of Heat and Mass Transfer, 2023, 203: 123821. doi: 10.1016/j.ijheatmasstransfer.2022.123821
[15] Mayeli P, Sheard G J. Buoyancy-driven flows beyond the Boussinesq approximation: A brief review[J]. International Communications in Heat and Mass Transfer, 2021, 125: 105316. doi: 10.1016/j.icheatmasstransfer.2021.105316
[16] 宫建锋, 李俐群, 孟圣昊. 圆形摆动激光对5A06铝合金激光焊接熔池流动行为的影响分析[J]. 焊接学报, 2022, 43(11): 50 − 55. Gong Jianfeng, Li Liqun, Meng Shenghao. Influence of circular oscillating laser on the melt flow behavior during 5A06 aluminum alloy laser welding[J]. Transactions of the China Welding Institution, 2022, 43(11): 50 − 55.
[17] Gao S, Feng Y, Wang J, et al. Molten pool characteristics of a nickel-titanium shape memory alloy for directed energy deposition[J]. Optics & Laser Technology, 2021, 142: 107215.
[18] Chouhan A, Hesselmann M, Toenjes A, et al. Numerical modelling of in-situ alloying of Al and Cu using the laser powder bed fusion process: A study on the effect of energy density and remelting on deposited track homogeneity[J]. Additive Manufacturing, 2022, 59: 103179. doi: 10.1016/j.addma.2022.103179
[19] Hozoorbakhsh A, Hamdi M, Sarhan A, et al. CFD modelling of weld pool formation and solidification in a laser micro-welding process[J]. International Communications in Heat and Mass Transfer, 2019, 101: 58 − 69. doi: 10.1016/j.icheatmasstransfer.2019.01.001
[20] Lee J Y, Ko S H, Farson D F, et al. Mechanism of keyhole formation and stability in stationary laser welding[J]. Journal of Physics D-Applied Physics, 2002, 35(13): 1570 − 1576. doi: 10.1088/0022-3727/35/13/320
[21] Lee Y S, Zhang W. Modeling of heat transfer, fluid flow and solidification microstructure of nickel-base superalloy fabricated by laser powder bed fusion[J]. Additive Manufacturing, 2016, 12: 178 − 188. doi: 10.1016/j.addma.2016.05.003
[22] Fuhrich T, Berger P, Hügel H. Marangoni effect in laser deep penetration welding of steel[J]. Journal of Laser Application, 2001, 13(5): 178 − 186. doi: 10.2351/1.1404412
[23] Xie X, Zhou J, Long J. Numerical study on molten pool dynamics and solute distribution in laser deep penetration welding of steel and aluminum[J]. Optics and Laser Technology, 2021, 140: 107085. doi: 10.1016/j.optlastec.2021.107085
-
