Numerical simulation of residual stress in YG8/GH4169 dissimilar material brazed joints
-
摘要:

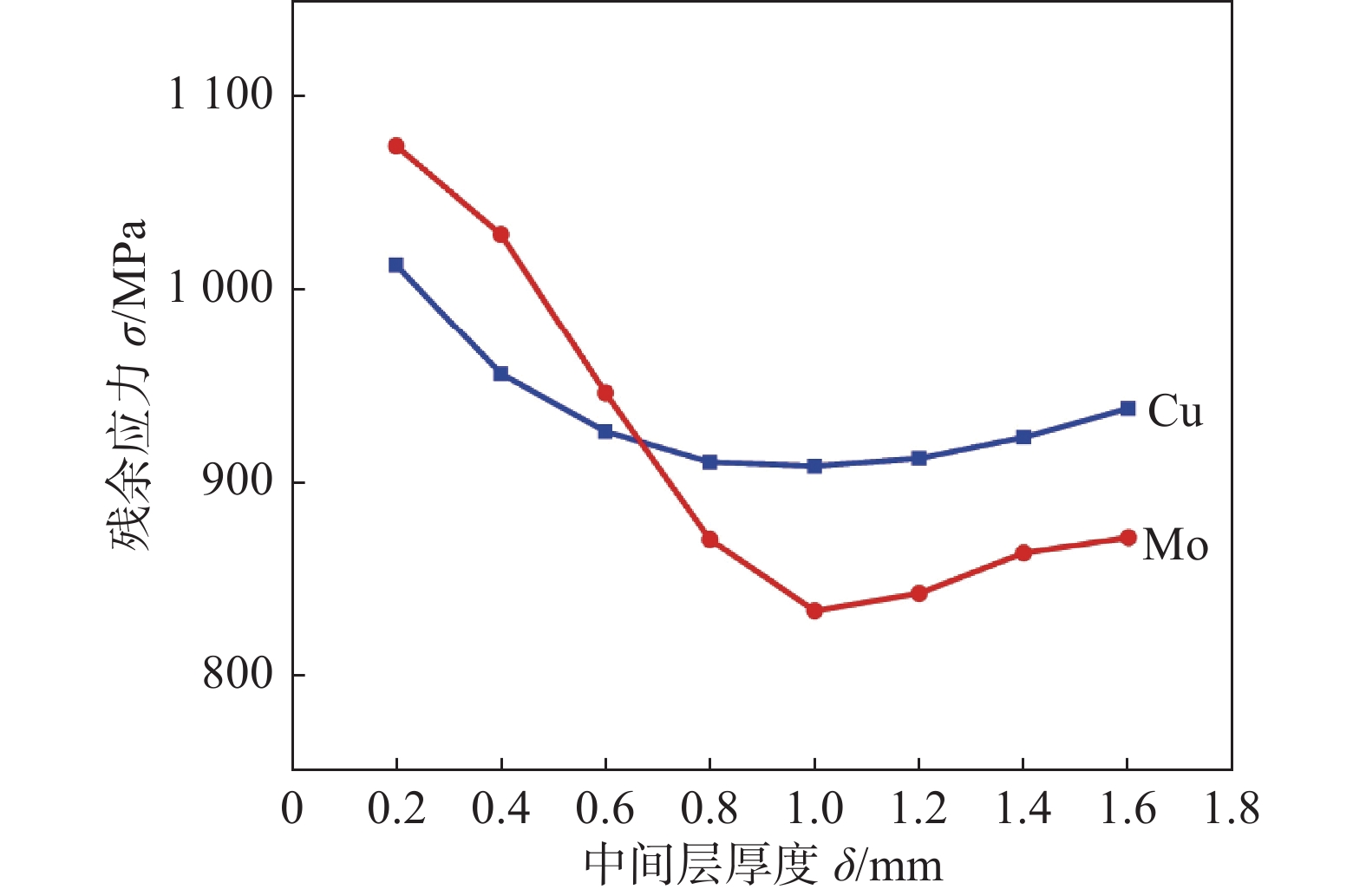

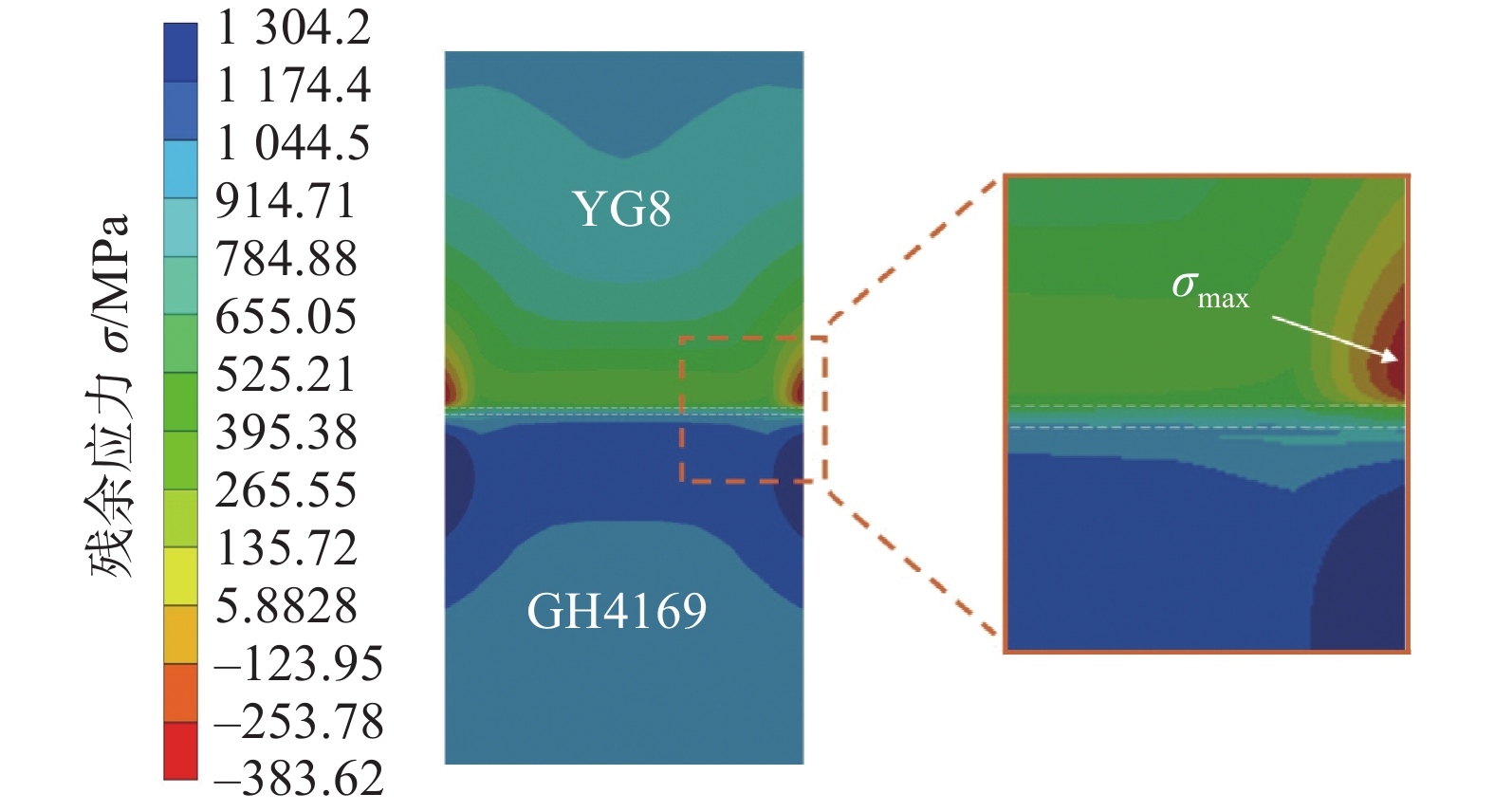

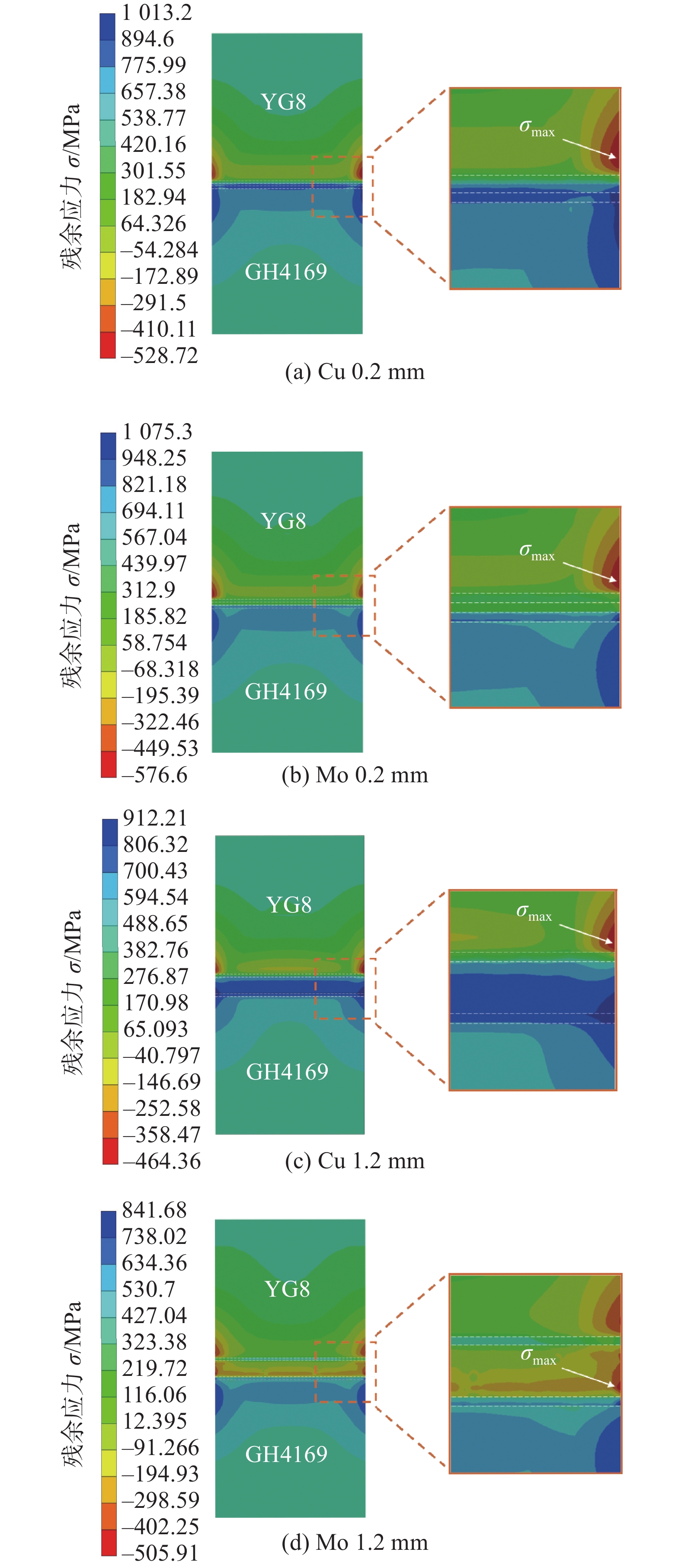

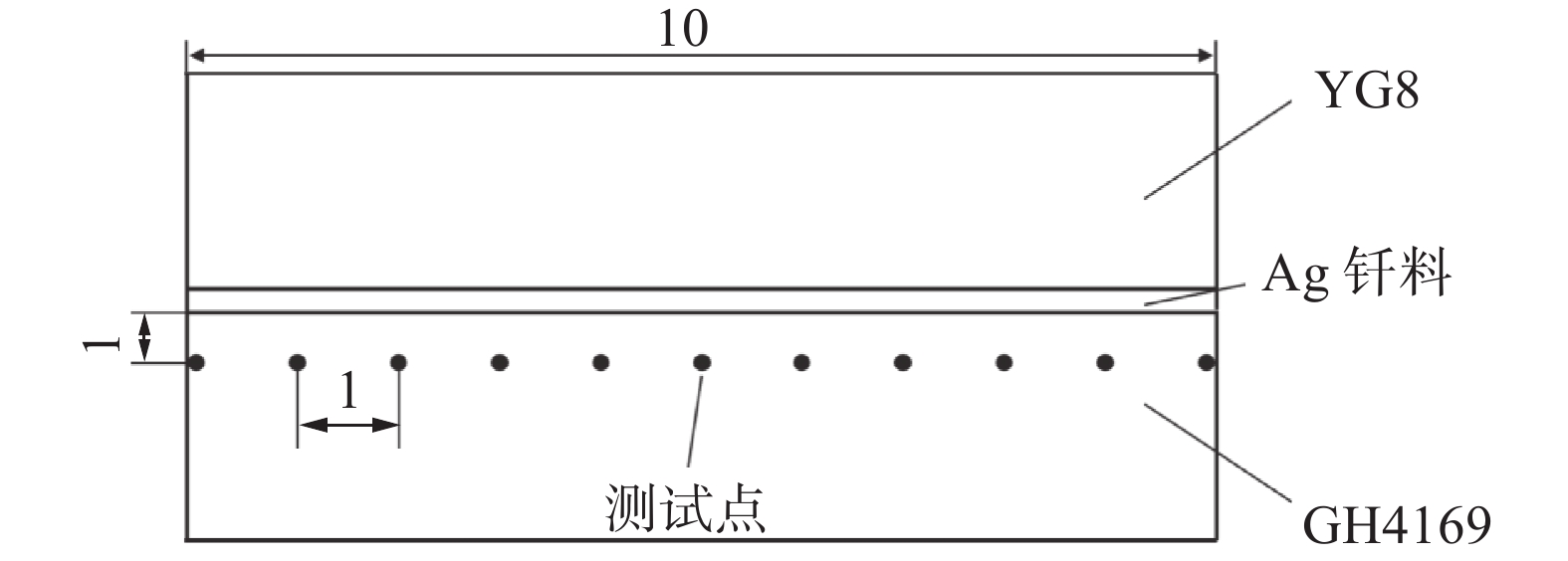

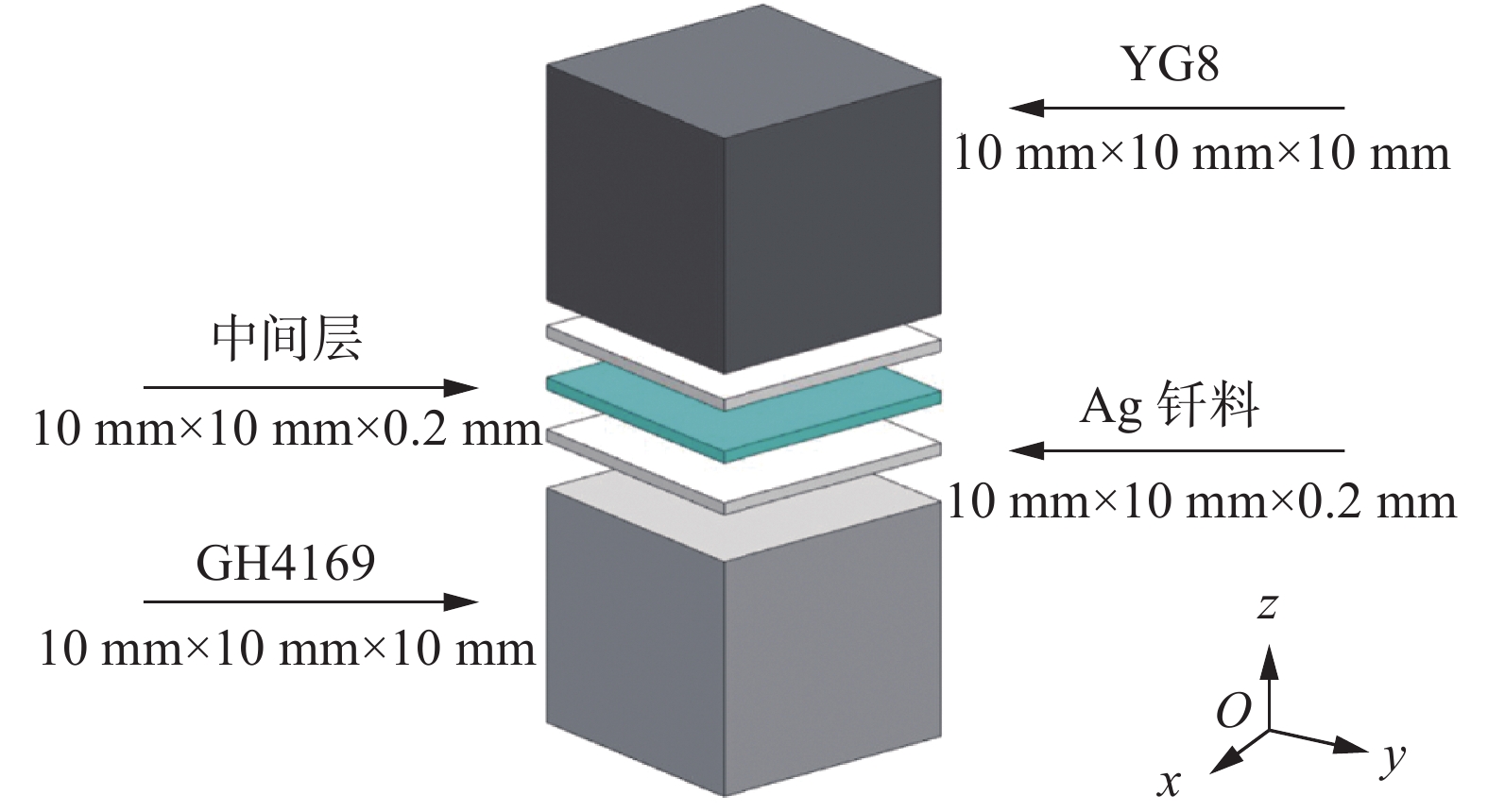

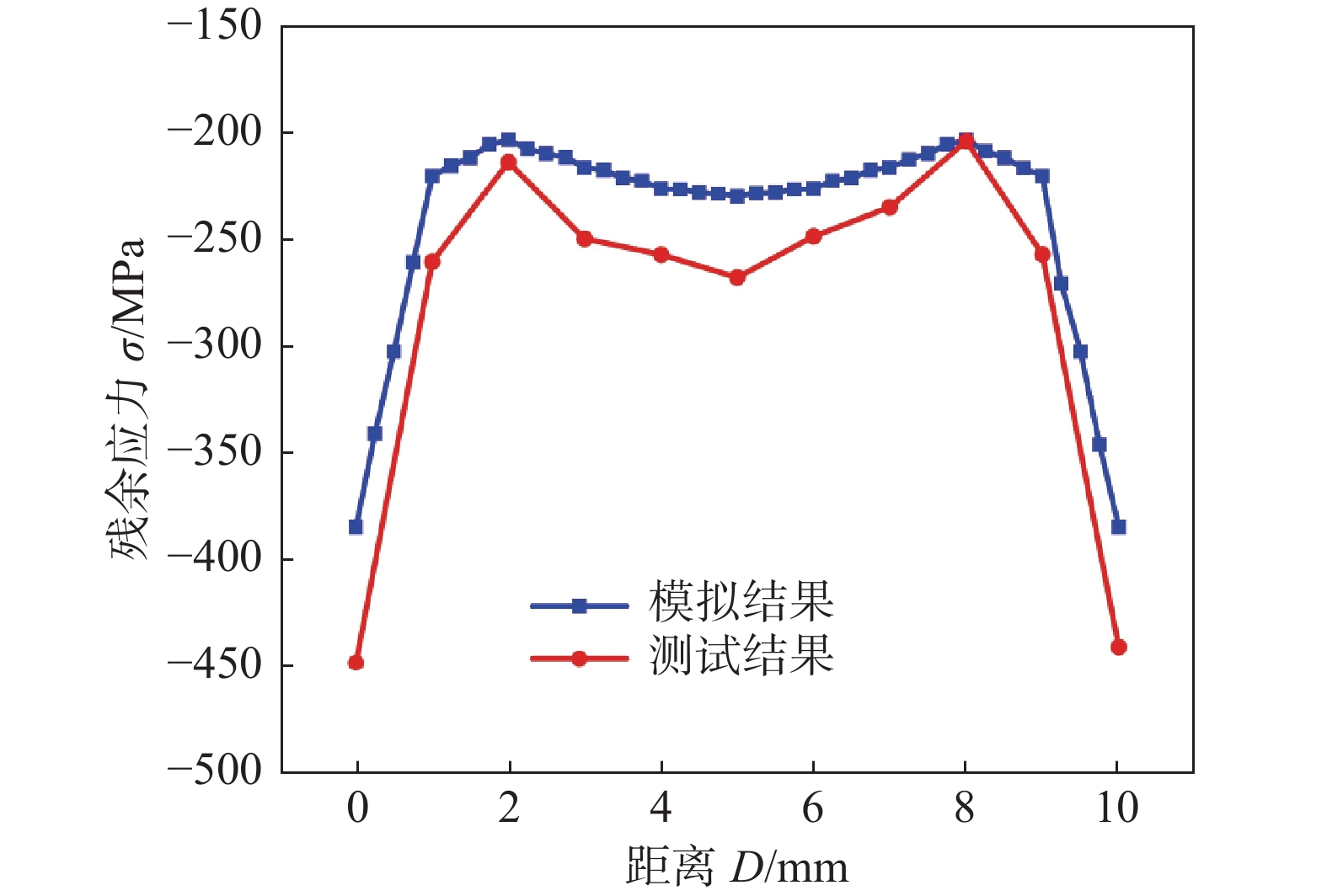

钻探采样技术是实现月球土壤样本采集的首选方法,针对钻采工具中异种材料钎焊接头残余应力大、连接质量差等问题,以ANSYS有限元软件为平台,采用数值模拟方法,分析了YG8/GH4169钎焊接头残余应力的分布情况,以及添加Cu,Mo中间层时对接头残余应力的影响规律. 结果表明,在硬质合金/高温合金钎焊接头中存在极大的残余应力,硬质合金靠近焊缝的顶点附近为应力集中的危险区域,最大轴向残余应力约为1 304 MPa;添加Cu,Mo中间层均能有效缓解接头残余应力,当中间层厚度小于0.6 mm时,Cu对接头残余应力的缓解效果更好,中间层厚度大于0.6 mm时,Mo的缓解效果更佳;Cu,Mo作为中间层时,缓解接头残余应力的最佳厚度均为1.0 mm左右, 异种材料钎焊接头残余应力的试验结果与数值模拟结果基本吻合.
Abstract:Drilling sampling is the preferred method to achieve lunar soil sample collection. To address the issue of high residual stress and poor connection quality in dissimilar material brazed joints within drilling sampling tools, this paper uses ANSYS finite element software as a platform and a numerical simulation method to study the distribution of residual stress in a YG8/GH4169 brazed joint, as well as the influence of adding Cu and Mo interlayers on the residual stress in the joint. The results indicate that there is a great deal of residual stress in the brazed joint of cemented carbide/superalloy. The dangerous area of stress concentration is the vertex of the cemented carbide near the welding seam, with a maximum axial residual stress of about 1304 MPa. Adding Cu and Mo interlayers can effectively alleviate residual stress in the joint. When the thickness of the interlayers is less than 0.6 mm, Cu has a better relieving effect on residual stress in the joint. When the thickness of the interlayers is greater than 0.6 mm, Mo has a better relieving effect. When Cu and Mo are used as interlayers, the optimal thickness for relieving residual stress in the joint is around 1.0 mm. The experimental results of residual stress in dissimilar materials brazed joints are basically consistent with the numerical simulation results.
-
Keywords:
- numerical simulation /
- residual stress /
- cemented carbide /
- superalloy /
- brazing
-
0. 序言
随着国家节能减排要求的不断深化,中国汽车工程学会在2016年颁布了商用车轻量化发展目标[1],即到2020年底,实现整车装备重量减重10%. 作为车身的重要部件,车轮在车体轻量化中占据重要地位. 据统计,车轮旋转件减重的节能减排效果是车载非旋转件的1.2 ~ 1.3倍[2],轻量化效果显著. 目前,热轧双相车轮钢因具有低屈强比、高加工硬化率和良好的强塑积储备,是制造高强度轻量化车轮轮辐的理想材料并广泛应用[3-6],最高抗拉强度可达600 MPa. 而轮辋却选用抗拉强度在380 ~ 480 MPa之间的铁素体基车轮钢为主,典型牌号为380CL,这主要考虑到高强度级别车轮钢闪光对焊后焊缝组织硬化,轮辋扩口报废率偏高的问题. 相关学者[7-8]利用ARGUS应变测量系统对高强度590CL车轮钢闪光对焊后的扩口过程进行了应变分析,通过数据的二次回归优化了焊接参数,但优化后焊接工艺窗口较窄,不利于轮辋量产. 在张楠等人[9-15]的前期工作中,对添加Ti, Nb等微合金化高强钢焊后软化进行了深入研究,可为轮辋闪光对焊接头硬化提供一种可行的技术解决思路. 因此,从解决工业问题角度出发,选取380CL车轮钢为研究对象,通过研究一元化闪光对焊参数对接头硬度的影响规律,建立闪光对焊温度场控制机制,并通过Ti微合金化技术思路进一步降低380CL闪光对焊后接头的硬化倾向,可向高强度轮辋用钢闪光对焊做进一步推广和应用示范.
1. 轮辋材料及应用效果
轮辋闪光对焊属压焊范畴,是车轮钢主要的焊接方法之一,焊接质量与板形质量、夹杂物控制及焊接参数密切相关. 为提高焊后扩口成材率,380CL在成分方面采用低碳低硅设计;纯净度方面严格控制P, N, S含量,减少板坯内部夹杂;热轧环节严控氧化铁皮压入,轧制中间坯采用罩式换冷,卷曲后进行缓冷,保证温度均匀性,降低板卷内部残余应力,所得380CL化学成分及横向力学性能参见表1、表2.
表 1 380CL化学成分(质量分数,%)Table 1. Chemical composition of 380CLC Si Mn P S Al Ti 0.092 0.011 0.92 0.010 0.008 0.033 0.0009 表 2 380CL车轮钢横向拉伸力学性能Table 2. Transverse tensile mechanical properties of 380CL wheel steel厚度 t / mm 屈服强度 ReL / MPa 抗拉强度 Rm / MPa 比例伸长率 A50 (%) 最大力总伸长率 Agt (%) 屈服点伸长率 Ae (%) 6.0 ~ 7.3 301 ~ 310 400 ~ 430 40 ~ 45 15 ~ 20 2 ~ 4 闪光对焊接头的焊接热循环具有峰值温度高、加热速度和冷却速度快等特点,峰值温度在焊接界面处达到最大值,且随着距界面距离的增大而急剧降低[8]. 焊接冷却过程从800 ℃降至500 ℃的时间(t8/5)范围是5 ~ 10 s,容易产生淬硬组织,造成原成分体系380CL车轮钢闪光对焊后的焊缝塑性降低,后经扩口、滚型、扩张等过程,极易出现微裂纹和报废,轮辋闪光焊后焊缝开裂形貌如图1所示.
2. 分析与讨论
2.1 闪光对焊工艺对接头硬度的影响
试验选用6.75 mm厚380CL作为母材,图2给出了闪光对焊工艺参数中烧化量、顶锻量、钳口距离、带电顶锻时间和烧化速率这5个主要参数对硬度的影响规律.
在选择烧化量时,如果烧化量过小,熔融的氧化金属不能充分挤出,会影响焊接质量;如果烧化量过大,焊接能耗增加,降低生产效率. 固定钳口距离49 mm,顶锻量7 mm,带电顶锻时间0.5 s,烧化速度1.1 mm/s,将烧化量设置为16,17,18,19 mm,提高烧化量,焊缝硬度降低.
钳口距离影响工件轴向的温度分布和接头的塑性变形,随着伸出长度的增大,焊接回路的阻抗增大,焊接功率随之增大. 在固定烧化量19 mm,烧化速度1.1 mm/s,顶锻量7 mm,带电顶锻时间0.5 s的条件下,将钳口距离设置为36,39,42,45 mm,随着钳口距离的提高,焊缝硬度提高.
足够的烧化速度是保证闪光过程的强烈且稳定的前提,在固定烧化量19 mm,钳口距离36 mm,带电顶锻时间0.5 s,顶锻量7 mm的条件下,将烧化速度设置为0.9,1.0,1.1,1.2 mm,随着烧化速度的提高,焊缝硬度降低. 顶锻过程包括带电顶锻和无电顶锻. 带电顶锻时间较小,无电顶锻会增加焊缝变形硬化倾向. 带电顶锻时间提高,则焊接端面温度提高,改善接头塑性,但带电顶锻时间过长会使得接头过热,甚至带来过烧缺陷且提高焊缝硬度. 在固定烧化量19 mm,钳口距离36 mm,烧化速度1.2 mm/s,顶锻量7 mm的条件下,将带电顶锻时间设置为0.2,0.5,0.8,1.1 mm,带电顶锻时间设置为0.5 s为宜.
闪光对焊后期,顶锻是保障焊件端面紧密接触形成接头的重要环节,为获得优质接头,“火口”及其临近热影响区必须获得足够且适当的塑性变形,通过顶锻去除氧化和过烧组织. 若顶锻量不足,过烧组织在焊缝中心使得硬度偏高. 若顶锻量过大,严重的金属流线会增加焊缝的硬度,且易形成冷焊. 根据烧化量19 mm,钳口距离36 mm,烧化速度1.2 mm/s,带电顶锻时间0.5 s,将顶锻量设置为6,7,8,9 mm,顶锻量在9 mm时焊缝临近的热影响区硬度整体偏高,因此,最佳顶锻量为7 mm.
基于以上分析,提高烧化量可使烧化后期焊缝位置温度降低;改变钳口距离可增加钳口间焊接温度场的温度梯度,在相同的烧化量等焊接参数不变的条件下,可降低焊后火口心部温度,使得火口位置硬度下降;降低带电顶锻时间,目的同是增加钳口间的温度梯度,从而降低火口位置硬度;而烧化速度的提高,可降低火口中心温度向钳口方向的导热速率,从而降低焊接热影响区(HAZ)的宽度,原理同样是控制温度梯度来降低接头硬度. 综上,以上焊接工艺参数的调整,归根结底是改变闪光对焊钳口内待焊金属的温度梯度(图3),并设置适当的顶锻量将高温熔融且过烧的组织去除,将焊缝位置的峰值温度控制在900 ~ 950 ℃的“正火态”范围内,从而获得硬度较低,综合力学性能最优的焊接组织. 但必须指出,过分增加温度梯度,可增大火口位置冷焊的风险,反而不利于轮辋焊后成材率.
2.2 烧化速度对温度场的影响
为支持以上分析,以烧化速度为例,通过有限元模拟计算量化了烧化速度对温度场的影响. 根据闪光对焊热流的对称性并简化计算,图4中建立了42 mm × 20 mm × 6.75 mm的几何模型,并赋予380CL车轮钢的基本性能参数. 车轮轮辋闪光焊接过程中的热源简化为1 500 ℃的热载荷,并以烧化速度行走,对温度达到1 500 ℃的单元进行处理,不再参与后续运算过程,由于实际钳口位置存在水冷,对其简化为20 ℃的载荷. 计算步长设置为一个单元长度,即为1 mm,通过每个工况的烧化时间来确定每个步长的时间.
闪光结束瞬间不同烧化速度对应的温度场模拟结果如图5,其关系曲线可用图6表示. 结果可见:热影响区宽度与烧化速度有关. 随着烧化速度的增加,温度场梯度增加,因此提高烧化速度有利于降低热影响区过热区宽度,并在一定的顶锻量下获得更低的焊口温度,从而冷却后获得更低的接头硬度.
2.3 微Ti处理380CL闪光对焊性能与组织
在微合金化高强钢中,通常添加适量的Ti. Ti可以与N形成TiN阻止加热时奥氏体晶粒长大,可细化开轧时的原始晶粒,轧制时在奥氏体高温区析出的Ti(C, N)粒子阻滞奥氏体的再结晶过程,最终细化铁素体晶粒;相间析出或相变后在铁素体内形成的粒子非常细小,能产生强烈的析出强化效果[16-17]. 强化作用的大小取决于Ti(C, N)颗粒的数量、分布、大小及其与铁素体基体的共格性等. 一般来说,析出相数量越多,质点越细小,其对强度的贡献越大,析出相中细小粒子TiC(< 10 nm)的强化作用显著[16]. 通过体积分数为0.1% ~ 0.2%、平均尺寸为2 ~ 5 nm的微合金碳氮化物的沉淀强化可以提供200 ~ 400 MPa的强度增量,使其强度显著提高[17].
2.3.1 微Ti处理380CL化学成分与闪光对焊性能
相关研究结果[9-15, 18]表明,高Ti析出强化高强钢焊接热影响区存在软化现象. 因此,对车轮钢成分中进行降C微Ti处理,在保障母材强度的同时,进一步降低接头硬度,提高接头延展性,保障接头的塑性变形能力,提高轮辋的成材率. 微Ti处理380CL车轮钢的化学成分如表3所示. 上节所述的380CL车轮钢闪光对焊最佳焊接工艺参数见表4. 接头力学性能参考标准HB5214—1996《金属室温缺口拉伸试验方法》,考察车轮钢闪光焊焊接接头的力学性能(表5).
表 3 微Ti处理前后380CL车轮钢的化学成分(质量分数,%)Table 3. Chemical composition of 380CL wheel steel before and after micro-Ti treatment试样 C Si Mn P S Al Ti 原成分 0.092 0.011 0.92 0.010 0.008 0.033 0.0009 微Ti处理 0.066 0.01 1.04 0.012 0.003 0.034 0.012 表 4 闪光对焊工艺参数Table 4. Process parameters of flash butt welding钳口距离
d / mm烧化量
b / mm烧化速度
v / (mm·s−1)带电顶锻时间
t / s顶锻量
e / mm36 19 1.2 0.5 7 表 5 闪光焊接头拉伸性能对比Table 5. Comparison of tensile properties of FBW joints试样 规格 屈服强度 ReL / MPa 抗拉强度 Rm / MPa 比例伸长率 A20 (%) 最大力总伸长率 Agt (%) 屈服点伸长率 Ae (%) 原成分 光滑试样 430.8 476.2 34.9 1.5 1.3 缺口试样 389 470 21 18.5 6.9 微Ti处理 光滑试样 315.6 411.8 38 37.9 14.9 缺口试样 312 399 29.5 32.6 14.8 对比表5中微Ti处理前后380CL车轮钢闪光焊的拉伸性能,原成分体系车轮钢闪光焊接头的屈服和拉伸性能均较高,但屈服点伸长率和最大力伸长率较低. 在进行微Ti处理后,光滑试样和缺口试样的抗拉强度均有所降低,但是其屈服点伸长率Ae和最大力总伸长率Agt得到了显著提高,表明闪光焊接头在缺口三向应力的作用下,塑性变形能力显著提高.
2.3.2 闪光对焊接头的变形抗力分析
闪光阶段后期,立即对工件施加足够的顶锻压力,是挤出火口端面氧化金属,提高接头质量的关键性工艺环节. 当顶锻量相对稳定,而对焊金属高温变形抗力增加时,流动金属加工硬化能力增加,室温下接头的塑性变形能力和韧性储备均降低,不利于后续轮辋成形的成材率;反之,适当降低对焊金属高温变形抗力,提高高温金属流动性,有助于提高接头质量和延展性.
为了对比微Ti处理对顶锻压强的影响,试验在Gleeble-2000热模拟试验机上采用原成分380CL车轮钢和微Ti处理380CL车轮钢两种试样,试样尺寸为Ф6 mm × 15 mm. 变形速率为25 mm/s,变形量为5 mm. 变形温度分别设定800,900,1 000,1 100. 试验结果见图7.
由横向对比可知,两种成分试样随着变形温度的降低,变形抗力显著提高. 因为随着变形温度的升高,晶体沿滑移面更容易发生移动,同时参与滑移的滑移面也增多,出现了新的滑移系,使金属材料在高温变形时变形抗力降低.
从纵向分析试验结果,在800和900 ℃进行的变形抗力试验中,随顶锻量的增加,微Ti处理试样变形抗力高于原成分试样,而高温1 000和1 100 ℃时,这一现象却相反. 由此可知,微Ti处理的380CL在闪光焊结束瞬间,1 000 ℃以上的火口区顶锻压强可降低约30 MPa,在施加同样的顶锻力情况下,可以获得更大的顶锻量,有利于得到优质的焊接接头.
2.3.3 焊缝中心组织分析
对800和1 100 ℃下顶锻后的热模拟试样进行了组织分析(图8),结果表明,微Ti处理380CL得到的晶粒均更为细小.
图 8 两种成分不同温度顶锻后金相组织Figure 8. Microstructures after forging with two components at different temperatures. (a) with original base material under 800 ℃; (b) with original base material under 1 100 ℃; (c) with base material with micro Ti treatment under 800 ℃; (d) with base material with micro Ti treatment under1 100 ℃对微Ti处理前后的母材及其在最优焊接工艺下获得的焊缝中心进行了EBSD取样及分析. 从图9所勾勒的晶界(≥ 15°)可见:微Ti处理后闪光焊熔合线的大角度晶界明显增多. 大角度晶界通常还作为晶畴参数,用来衡量有效晶粒尺寸[19]. 大角度晶界比例越高,则韧性越好[20]. 原成分380CL母材晶粒平均尺寸9.873 8 μm,微Ti处理380CL母材晶粒平均尺寸9.183 8 μm,二者无明显差别. 而原成分380CL熔合线晶粒平均尺寸14.093 μm,微Ti处理380CL熔合线晶粒平均尺寸10.069 μm. 这说明微Ti处理的380CL车轮钢焊后组织得到细化,这与表5所示的焊后塑性变形能力提高相吻合.
2.4 应用效果
表6统计了近6年380CL闪光对焊的生产稳定性数据. 与原380CL闪光对焊后的裂纹率和炸裂率相比,微Ti处理的380CL闪光焊微裂纹率和炸裂率显著降低.
表 6 微Ti处理的380CL应用效果Table 6. Application effect of 380CL wheel steel with micro Ti treatment用户(产线) 材料 裂纹率 报废率 客户要求 微裂纹率 报废率 A 原380CL 5.6% 0.3% < 3% < 0.7% 微钛380CL 1.3% 0.1% B 原380CL 25% 1.8% < 3% < 0.3% 微钛380CL 1% 0.2% C 原380CL 20% 4% < 3% < 0.7% 微钛380CL 0.8% 0.1% D 原380CL 80% 16.7% < 10% < 0.7% 微钛380CL 1 % 0.3% E 原380CL 80% 10% < 10% < 0.7% 微钛380CL 1.5 % 0.4% 3. 结论
(1) 在烧化量19 mm,钳口距离36 mm,烧化速度1.2 mm/s,带电顶锻时间0.5 s,顶锻量7 mm的闪光对焊参数下,试验用6.75 mm厚380CL车轮钢可获得最低的硬度值140HV2.
(2) 为保证380CL闪光对焊后的成材率,需采取温度梯度较大的焊接规范,配合合理的顶锻量,从而获得最优的焊接接头.
(3) 对380CL车轮钢成分进行微Ti合金化处理,降低了1 000 ℃以上的顶锻变形抗力,易于获得高质量接头,同时细化了闪光对焊后焊缝中心组织晶粒度,显著降低了380CL闪光对焊后微裂纹率和炸裂率.
-

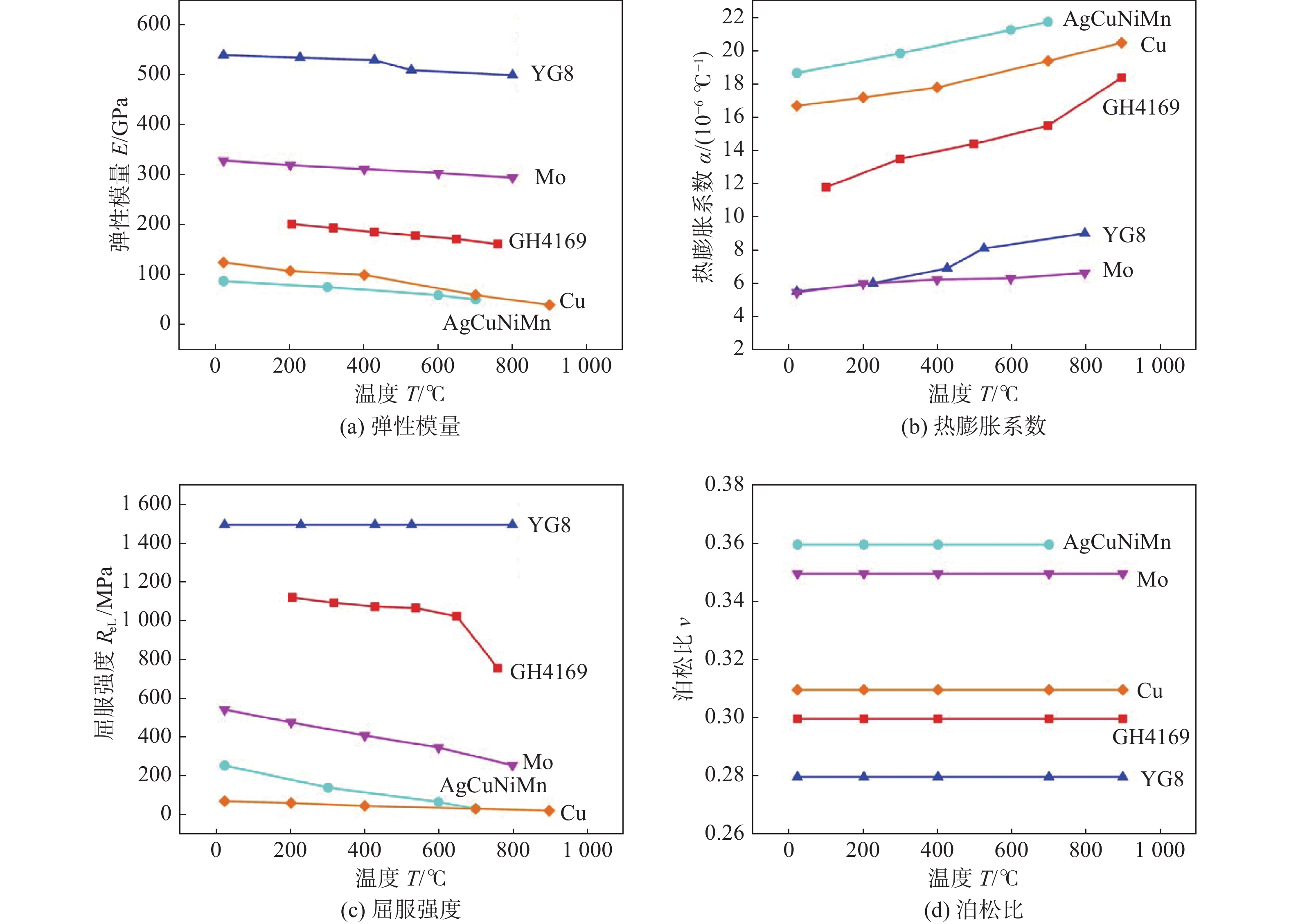

表 1 试验用母材化学成分 (质量分数,%)
Table 1 Chemical compositions of base materials for testing
母材 WC Co Ni Cr Nb Mo Al Ti C Fe YG8 92 8 — — — — — — — — GH4169 — — 50 ~ 55 17 ~ 21 5 ~ 5.5 2.8 ~ 3.3 0.3 ~ 0.7 0.75 ~ 1.15 0.02 ~ 0.06 余量 -
[1] Tong L J, Zhao D M, Hu M, et al. Drilling and migration characteristics of critical size lunar soil particles[J]. IOP Conference Series:Materials Science and Engineering, 2020, 926(1): 12 − 21.
[2] Yin X H, Ma Q S, Cui B, et al. Current review on the research status of cemented carbide brazing: filler materials and mechanical properties[J]. Metals and Materials International, 2020, 27(9): 571 − 583.
[3] 陈洪, 张莹. YG8硬质合金与45钢真空钎焊的研究[J]. 热加工工艺, 2012, 41(13): 183 − 184. Chen Hong, Zhang Ying. Research on vacuum brazing of 45 steel and YG8 cemented carbide[J]. Hot Working Technology, 2012, 41(13): 183 − 184.
[4] Zhang J, Jin L Y. Numerical simulation of residual stress in brazing joint between cemented carbide and steel[J]. Materials Science & Technology, 2005, 21(12): 1455 − 1459.
[5] Zheng Z Y, Wang S H, Xu M Y, et al. Microstructures and mechanical properties of YG18 cemented carbide/40Cr steel joints vacuum brazed using Ag–Cu–Ti filler metal[J]. Vacuum, 2023(3): 111323.
[6] 原瑞泽, 闫献国, 陈峙, 等. 深冷处理对YG8硬质合金/42CrMo钢钎焊接头残余应力的影响[J]. 金属热处理, 2021, 46(10): 204 − 208. Yuan Ruize, Yan Xianguo, Chen Zhi, et al. Effect of cryogenic treatment on residual stress of YG8 cemented carbide/42CrMo steel brazed joints[J]. Heat Treatment of Metals, 2021, 46(10): 204 − 208.
[7] Sui Y W, Luo H B, Lü Y, et al. Influence of brazing technology on the microstructure and properties of YG20C cemented carbide and 16Mn steel joints[J]. Welding in the World, 2016, 60(6): 1269 − 1275. doi: 10.1007/s40194-016-0374-0
[8] Wang J, Xiong Q L, Wang J, et al. Microstructure and mechanical properties of YG8/IN718 alloy joints prepared by vacuum brazing[J]. Vacuum, 2019, 169: 108942.
[9] Li W W, Chen B, Xiong H P, et al. Joining of Cf/SiC composite to GH783 superalloy with NiPdPtAu-Cr filler alloy and a Mo interlayer[J]. Journal of Materials Science & Technology, 2019, 35(9): 8.
[10] 龙伟民, 张冠星, 张青科, 等. 钎焊过程原位合成高强度银钎料[J]. 焊接学报, 2015, 36(11): 1 − 4. Long Weimin, Zhang Guanxing, Zhang Qingke, et al. In-situ synthesis of high strength Ag brazing filler metals during brazing process[J]. Transactions of the China Welding Institution, 2015, 36(11): 1 − 4.
[11] Long W M, Zhang G X, Zhang Q K. In situ synthesis of high strength Ag brazing filler metals during induction brazing process[J]. Scripta Materialia, 2016, 110: 41 − 43. doi: 10.1016/j.scriptamat.2015.07.041
[12] 龙伟民, 张冠星, 张青科, 等. 原位合成高强度ZnAgCu钎料研究[J]. 焊接, 2015(7): 6 − 9. Long Weimin, Zhang Guanxing, Zhang Qingke, et al. In-situ synthesized high strength ZnAgCu brazing filler metal[J]. Welding & Joining, 2015(7): 6 − 9.
[13] 李胜男, 路全彬, 都东, 等. C/C复合材料钎焊接头应力场的有限元分析[J]. 材料导报, 2023, 37(1): 217 − 221. doi: 10.11896/cldb.21120062 Li Shengnan, Lu Quanbin, Du Dong, et al. Finite element analysis of stress field of C/C composite brazed joint[J]. Materials Reports, 2023, 37(1): 217 − 221. doi: 10.11896/cldb.21120062
[14] Hao Z P, Li J N, Fan Y H, et al. Study on constitutive model and deformation mechanism in high speed cutting Inconel 718[J]. Nature Reviews Cancer, 2019, 19(2): 439 − 452.
[15] Hao Z P, Ji F F, Fan Y H, et al. Failure feature and characterization of material of shear band in cutting Inconel 718[J]. Journal of Manufacturing Processes, 2019, 45: 154 − 165. doi: 10.1016/j.jmapro.2019.06.016
[16] Dehghan S, Ismail M, Souri E. A thermo-mechanical finite element simulation model to analyze bushing formation and drilling tool for friction drilling of difficult-to-machine materials[J]. Journal of Manufacturing Processes, 2020, 57(9): 1004 − 1018.
[17] 张嘉, 龙连春, 吴奇. Inconel 718微环形零件激光增材制造残余应力数值分析[J]. 机械工程学报, 2021, 57(18): 172 − 181. doi: 10.3901/JME.2021.18.172 Zhang Jia, Long Lianchun, Wu Qi. Simulation of residual stress of SLM additive manufactured micro-annular Inconel 718 components[J]. Journal of Mechanical Engineering, 2021, 57(18): 172 − 181. doi: 10.3901/JME.2021.18.172
[18] 李洪亮. 紫铜与SiO2陶瓷真空钎焊工艺研究[D]. 哈尔滨: 哈尔滨工业大学, 2014. Li Hongliang. Research on brazing technology of copper to SiO2 ceramic[D]. Harbin: Harbin Institute of Technology, 2014.
[19] Pan R, Kovacevic S, Lin T, et al. Control of residual stresses in 2Si-B-3C-N and Nb joints by the Ag-Cu-Ti plus Mo composite interlayer[J]. Materials & Design, 2016, 99: 193 − 200.
[20] 吴铭方, 周小丽, 马骋, 等. Ti(C, N)/40Cr钎焊接头残余应力数值计算[J]. 焊接学报, 2006, 27(12): 65 − 68. doi: 10.3321/j.issn:0253-360X.2006.12.017 Wu Mingfang, Zhou Xiaoli, Ma Cheng, et al. Numerical calculations of residual stress in Ti(C, N)/40C brazed joint[J]. Transactions of the China Welding Institution, 2006, 27(12): 65 − 68. doi: 10.3321/j.issn:0253-360X.2006.12.017
[21] 王天鹏. Ag-Cu-Ti + TiNp钎焊Si3N4陶瓷/42CrMo钢组织性能和数值模拟研究[D]. 哈尔滨: 哈尔滨工业大学, 2012. Wang Tianpeng. Microstructure and mechanical properties and numerical simulation of the Si3N4 ceramic/42CrMo steel brazed with Ag-Cu-Ti + TiNp composite filler[D].Harbin: Harbin Institute of Technology, 2012.
[22] 徐振钦, 杨宗辉. 异种材料焊接接头热应力缓冲中间层的研究现状[J]. 机械工程材料, 2013, 37(12): 6 − 10. Xu Zhenqin, Yang Zonghui. Research actuality of thermal stress relaxation interlayer for dissimilar materials joints[J]. Materials for Mechanical Engineering, 2013, 37(12): 6 − 10.
