Effect of nano-Cu-coated MoS2 added to SiC-Ni60 coatings on microstructure and friction and wear properties
-
摘要:
采用激光熔覆的方法在42CrMo钢基体上制备了nano-Cu/MoS2镍基合金熔覆层，运用扫描电镜、XRD、显微硬度计以及摩擦磨损试验机等探究了不同含量nano-Cu/MoS2熔覆层的组织及耐磨减摩性能.结果表明，采用激光熔覆技术制备的nano-Cu/MoS2镍基合金熔覆层中上部为细密的等轴晶，中下部至靠近熔合线主要为条柱状晶，添加nano-Cu/MoS2颗粒后覆层中部等轴晶粒部分转变为条带状，覆层中产生了金属硫化物CrS和软金属铜，晶界处分布一些细小MoS2颗粒，受润滑相与部分晶粒粗化影响与C1(无nano-Cu/MoS2)相比，C2 ~ C4(5% ~ 15% nano-Cu/MoS2)熔覆层的硬度显著下降，但与基体相比有1.45 ~ 2.06倍，具有良好的力学性能，而摩擦质量损失增加最高达到0.019 8 g，摩擦系数逐渐减小，熔覆层最低摩擦系数0.443 0较C1明显降低，兼顾力学性能、摩擦系数和摩擦质量损失角度考虑，nano-Cu/MoS2含量为10%，激光功率290 W、扫描速度6 mm/s时，其熔覆层力学及摩擦学性能为佳.
-
关键词:
- 激光熔覆 /
- nano-Cu/MoS2 /
- 固体润滑 /
- 耐磨减摩
Abstract:The nano-Cu/MoS2 nickel-based alloy clading layer was prepared on 42CrMo steel substrate by laser cladding method. The microsturcture and tribological properties of the clading layer with different nano-Cu/MoS2 contents were investigated by scanning electron microscopy, XRD, microhardness tester and friction wear tester. The results show that the nano-Cu/MoS2 nickel-based alloy clading layer prepared by laser cladding technology has fine equiaxed crystals in the middle and upper part of the clading layer, and mainly has columnar crystals in the middle and lower part of the clading layer near the fusion line. After the addition of nano-Cu/MoS2 particles, the equiaxed grains in the middle part of the cladding layer were partially transformed into strips, metal sulfide (CrS) and soft metallic copper were produced in the cladding layer, and some fine MoS2 particles were distributed at the grain boundaries; Affected by the lubrication phase and partial grain coarsening compared with C1 (0 nano-Cu/MoS2), the C2~C4 (5%~15% nano Cu/MoS2) the hardness of the clading layer decreased significantly but 1.45~2.06 times compared with the substrate, with good mechanical properties; while the frictional mass loss increased up to
0.0198 g and the friction coefficient decreased gradually, the lowest friction coefficient of the clading layer (0.4430 ) was significantly lower than C1. Considering the mechanical properties, friction coefficient and friction mass loss, the mechanical and tribological properties of the clading layer are good at 10% nano-Cu/MoS2 content, 290 W laser power and 6 mm/s scanning speed.-
Keywords:
- laser cladding /
- nano-Cu/MoS2 /
- solid lubrication /
- antifriction and wear resistance
-
0. 序言
厚板构件在工程机械、船舶制造、桥梁建设中的应用越来越广泛，厚板焊接施工中，因焊接热输入的限制，需要实施多道焊接，以提升焊接接头的性能[1-3]. 同时随着机器人焊接技术快速发展，厚板焊接场合也逐步寻求采用机器人去替代人工焊接，以降低工人劳动强度，提高焊接质量[4]. 机器人示教技术和离线编程技术在厚板焊接过程中难以直接应用，需要针对厚板焊接的具体接头形式进行多道焊接规划，才可实现机器人厚板焊接[5]. 在厚板多道焊接规划方法中，焊缝截面填充规划方法常见的有等面积法和等层高法. 等面积法规划每道焊缝面积相等，这种方法焊道规划起来方便，但比较理想化，对于焊缝盖面焊道和每层的末尾焊道难以正好凑整，规划时需要重复多次[6]. 在实际焊接过程中，因为焊接参数波动和坡口组对偏差会导致焊缝填充效果不好. 等层高法则是规划每层焊道高度一致，比等面积法有所改进，在保证焊层高度一致的情况下，焊道宽度可做适当调整，降低了焊道规划的难度[7]，但同样存在因焊接参数的波动和焊缝坡口的误差等原因造成实际焊接层高不一致，焊缝填充过高或者未填满问题. 张华军等人[8]针对机器人实际焊接情况，提出用户自定义方法进行焊道规划，实现机器人多道焊的仿真和运动程序的快速生成，提高了示教灵活度和效率. 张珣[9]借助激光传感器进行获得坡口三维信息，进行坡口焊道规划，并对坡口间隙偏差进行修正.
在实际生产焊接过程中，实际工况中的拼装误差、坡口加工误差等造成待焊工件坡口存在较大偏差. 上述的机器人焊道规划方法都存在局限性，难以直接应用. 针对这种情况，在标准V形坡口焊道规划的基础上，就工件坡口间隙变化、坡口角度偏差及错边等实际焊接常见状况，提出了应对措施和修正方法，并通过焊接试验验证了其可行性. 所提出的针对坡口偏差修正方法和试验数据为机器人在实际工况下厚板焊接施工提供基础数据.
1. 标准V形坡口多层焊道规划
标准V形坡口采用同层等高规划方法，保证同层焊道的高度尽可能相等，同层中焊道宽度和相邻层间的焊道高度可以不同. 如图1所示. 除了根焊道(标记为A)外，其它焊道截面形状分为平行四边形和梯形两种形式. 以熔化极气体保护焊为例描述如下.
1.1 坡口及焊道截面
标准V形坡口如图1所示，V形坡口截面积Sg主要由板厚H、坡口角度α、根部间隙c、焊缝余高l和钝边e来决定，坡口的横截面积Sg如式(1)所示.
$$\begin{aligned} {S_{\rm{g}}} =& ce + \dfrac{1}{2}\left( {2c + 2H\tan \left( {\dfrac{\alpha }{2}} \right)} \right)\left( {H - e} \right) +\\& { \dfrac{2}{3}l\left( {2H\tan \left( {\dfrac{\alpha }{2}} \right) + c} \right)} \\ \end{aligned} $$ (1) 不摆动焊接时，单个焊道截面积S与焊丝直径为d、送丝速度vf和焊接速度vw之间的关系为
$$S = \frac{{{\text{π}} {d^2}{v_{\rm{f}}}}}{{4{v_{\rm{w}}}}} \cdot \eta $$ (2) 式中：η为熔敷效率.
摆动焊接时的焊道轨迹如图2所示，摆动焊接参数包括单周期摆动前进长度L，摆动幅度A. 摆动焊道截面积Sw可以表示为
$${S_{\rm{w}}} = \frac{{2A}}{{L\sin \left( {{\rm{arctg}}\dfrac{{2A}}{L}} \right)}}S$$ (3) 1.2 焊层及焊道
根焊道的高度应大于钝边厚度e，根据焊接工艺要求确定每层高为hi，一般情况下hi < h1，焊道规划时要同时满足式(4)条件，即
$$H = \sum\limits_{i = 1} {{h_{{i}}}} + l$$ (4) 每层焊道数量由各层焊缝面积和填充焊道面积决定. 除根焊道外，填充焊道截面形状由平行四边形和梯形组成，平行四边形焊道的宽度w可以由焊道层高hi和焊道填充截面积S来确定，即
$$w = \frac{S}{{{h_i}}}$$ (5) 定义每层焊道下边作为每层焊道的总宽度Wi(i=2，……，n)，则每层焊道宽度与坡口间隙、层高和坡口角度之间的关系为
$${W_i} = 2 \left(\sum\limits_{i = 1}^n {{h_{\rm{i}}}} \right) \tan \left( {\frac{\alpha }{2}} \right) + c$$ (6) 焊接过程中，为避免因焊道过宽而出现未焊满或者焊道过窄而出现未熔合和夹渣等焊接缺陷，需要综合考虑其焊道宽度的适应性，最终确定每层焊道的数量mi. 打底焊缝为1条焊道，则m1 = 1. 第2层焊道数量m2由以下几种情况确定.
(1)当Wi ≤ w时，仅由1条焊道组成，此时m2 = 1.
(2)当w < Wi ≤ 0.9((ki + 1)/ki)w时，不足以规划出2道焊缝，所以m2 = 1. 其中ki为平行四边形焊道底边与梯形焊道底边的分配系数，由式(7)确定，即
$${k_i} = \frac{{2{h_{{{i}} + 1}} + {h_{{i}}}}}{{2{h_{{{i}} + 1}} - {h_{{i}}}}}$$ (7) (3)当(0.9λi + ((ki + 1)/ki))w < Wi ≤ (0.9(λi + 1) + ((ki + 1)/ki))w，且当0 < λi < 1时，由2道焊缝组成，此时m2 = 2；当λi ≥ 1时，将规划[λi] + 2道焊缝组成. 不等式中的变量λi为每层焊缝中间焊道的数值，[λi]是对λi取整数，见式(8).
$${\lambda _i} = \frac{h}{S}\left(\left(2 \left({h_1} + \sum\limits_{i = 2}^n {{h_i}} \right) \tan \left( {\frac{\alpha }{2}} \right) + c\right) - (({k_i} + 1)/{k_i})\frac{S}{h}\right)$$ (8) 依据同样的规划方法，可以依次获得第3层以上焊层中焊道的数量.
1.3 焊枪偏移增量
依据坡口截面建立坐标系，如图3所示，z轴为工件厚度方向，y轴为与焊缝垂直的水平方向，x轴为焊接行进方向. 根焊缝上面的焊道需要机器人根据焊道情况逐道在z轴方向和y轴方向偏移完成坡口填充焊接. 点Pij表示多道焊缝中的第i层的第j道焊缝的焊接轨迹点，∆Yij和∆Zij分别表示第i层的第j道焊缝相对于打底焊缝在y方向和z方向上的偏移量，则焊枪在整条焊缝的逐道偏移量如式(9)所示.
$$\left[ {\begin{array}{*{20}{c}} {\Delta {X_{ij}}} \\ {\Delta {Y_{ij}}} \\ {\Delta {Z_{ij}}} \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} x \\ {\displaystyle\sum\limits_{i = 1}^n {\left( {{h_i}{\rm{tg}}\dfrac{\alpha }{2}} \right) - j\dfrac{S}{{{h_i}}}} } \\ {\displaystyle\sum\limits_{i = 1}^n {{h_i}} } \end{array}} \right]$$ (9) 1.4 摆动幅度和频率
采用摆动焊接方式可以增加焊道的宽度，控制焊道厚度，利于提升焊缝的综合力学性能[10]. 根据前面所述的焊道规划情况，焊道分为平行四边形和梯形两种方式，如图4所示，两者的摆动幅度分别由式(10)和式(11)给出，其中δ为考虑电弧直径的修正值.
![]()
图 4 不同截面焊道摆动幅度Figure 4. Weaving aplitudes with different cross section.(a) parallelogram section;(b) trapezoidal section$${A_{\rm{p}}}_{ij} = \sqrt {{h_i}^2\left( {1 + {\rm{t}}{{\rm{g}}^2}\frac{\alpha }{2}} \right) + 2S{\rm{tg}}\frac{\alpha }{2} + \frac{{{S^2}}}{{{h_i}^2}}} - \delta $$ (10) $${A_{\rm{t}}}_{ij} = 2{h_i}{\rm{tg}}\frac{\alpha }{2} + {w_{ij}} - \delta $$ (11) 摆动频率与焊道填充金属量Vm、摆动幅度A和送丝速度vf等有关系，焊接的摆动频率f由式(12)给出.
$$f = \frac{{\pi A{d^2}{v_{\rm{f}}}\eta }}{{2{V_{\rm{m}}}L\sin \left( {{\rm{arctg}}\dfrac{{2A}}{L}} \right)}}$$ (12) 2. 坡口偏差时的修正方法
在实际焊接工况下，厚板坡口加工和组对过程中，受到加工设备误差和组对精度等影响，经常会出现坡口偏差现象，如果采用标准坡口焊道规划焊接这些有偏差的坡口，会产生未焊满、余高过高和未熔合等缺陷，影响焊接质量. 所以针对坡口存在偏差情况时，需要在原来焊道规划的基础上进行修正，才可以保证焊道填充合适. 为此，以坡口组对两端间隙不一致、坡口角度变化和错边三种典型坡口偏差方式为对象，分别提出坡口偏差时的修正方法.
2.1 坡口间隙两端不一致
由于组对误差导致坡口两端间隙不一致，如图5所示，为保证焊缝填充均匀饱满，需要根据坡口截面积变化不断调节焊缝填充量，通过不断变化送丝速度(焊接电流)或者调节焊接运动参数来调整焊缝填充量. 针对这种坡口情况，为了避免频繁调整焊接电流，采用调整机器人焊接运动参数方法. 在焊缝起始点之间设置N个插补点数量，插补点序号u沿焊接方向增大. 各焊接轨迹点处的坡口间隙变化量为∆cu.
$$\Delta {c_u} = \frac{{({C_b} - c) \cdot u}}{N}$$ (13) 根据式(7)，可知第i层焊缝的中间焊道数值λiu为
$${\lambda _i}_u = \frac{h}{S}\left(\left(2 \left({h_1} + \sum\limits_{i = 2}^n {{h_i}} \right) \tan \left( {\frac{\alpha }{2}} \right) + c + \Delta {c_u}\right) - (({k_i} + 1)/{k_i})\frac{S}{h}\right)$$ (14) 则各焊层中梯形焊道摆动幅度变化量∆Atiu和平行四边形焊道摆动幅度变化量∆Apiu分别见式(15)和式(16)，摆动焊接时焊接速度变化量∆vwiu由式(17)给出.
$$\Delta {A_{{\rm{t}}iu}} = \frac{1}{2} \times \left( {{\lambda _{iu}} - {\lambda _i} + (\left[ {{\lambda _{iu}}} \right] - \left[ {{\lambda _i}} \right])} \right)\frac{S}{h}$$ (15) $$\Delta {A_{\rm{p}}}_{{\rm{i}}u} = \frac{1}{2}\left( {\sqrt {{{\left( {\frac{h}{{\cos \left( {\alpha /2} \right)}}} \right)}^2} + {{\left( {\left( {1 + \frac{{{\lambda _{iu}} - \left[ {{\lambda _i}} \right]}}{2}} \right)\frac{S}{h}} \right)}^2} + \frac{{2h}}{{\cos \left( {\alpha /2} \right)}}\left( {1 + \frac{{{\lambda _{iu}} - \left[ {{\lambda _i}} \right]}}{2}} \right)\frac{S}{h}\cos \alpha } - \delta } \right)$$ (16) $$\Delta {{{\rm{v}}}_{{\rm{w}}iu}} = \frac{{{\text{π}} {d^2}{v_{\rm{f}}}\eta }}{{4wh}}\left( {\frac{1}{{\left( {1 + {\lambda _{iu}} - \left[ {{\lambda _{iu}}} \right]} \right)}} - \frac{1}{{\left( {1 + {\lambda _i} - \left[ {{\lambda _i}} \right]} \right)}}} \right)$$ (17) 2.2 坡口角度变化
坡口角度加工的偏差会导致焊缝填充不足或过量，产生未焊满或余高过大等缺陷.坡口角度变化工件的截面，如图6所示，α为标准坡口角度，αb为变化后坡口角度.
根据坡口角度变化情况，采用调整焊接参数和摆动参数来进行修正. 坡口截面积变化量∆Sg和焊道截面积变化量∆S分别为
$$\Delta {S_g} = \left( {\tan \left( {\frac{{{\alpha _{\rm{b}}}}}{2}} \right) - \tan \left( {\frac{\alpha }{2}} \right)} \right) \cdot H\left( {H - e + \frac{4}{3}l} \right)$$ (18) $$\Delta S = \frac{{\Delta {S_{\rm{g}}}}}{m}$$ (19) 式中：m为总焊道数.
在不摆动焊接情况下，通过调整送丝速度和焊接速度来抵消因坡口角度变化带来的影响，送丝速度和焊接速度的调整量分别为
$$\Delta {v_{\rm{f}}} = \frac{{4{v_{\rm{w}}}\varepsilon \Delta S}}{{{\text{π}}{d^2}\eta }}$$ (20) $$\Delta {v_{\rm{w}}} = \frac{{{\text{π}} {d^2}{v_{\rm{f}}}\eta }}{{4\left( {1 - \varepsilon } \right)\Delta S}}$$ (21) 式中：ε为焊道面积变化量分配系数，一般取0.5.
摆动焊情况下，采用摆动参数调整来应对坡口角度变化带来的影响，这时每层焊缝的中间焊道数值λiα由式(22)给出，即
$${\lambda _{i\alpha }} = \frac{h}{S}\left(\left(2 ({h_1} + \sum\limits_{i = 2}^n {{h_i}} ) \tan \left( {\frac{{\alpha + \Delta \alpha }}{2}} \right) + c\right) - ((k + 1)/k)\frac{S}{h}\right)$$ (22) 将
${\lambda _{i\alpha }}$ 引入到式(15) ~ 式(17)中代替${\lambda _{{{iu}}}}$ ，可分别获得各焊层中梯形焊道摆动幅度变化量$\Delta {A_{{{{\rm{t}}i\alpha }}}}$ 、平行四边形焊道摆动幅度变化量$\Delta {A_{{{{\rm{p}}i\alpha }}}}$ 和摆动焊接时焊接速度变化量$\Delta {v_{{{{\rm{w}}i\alpha }}}}$ ，此处不再赘述.2.3 错边
坡口组对出现错边时，如图7所示，错边坡口的左右端存在高度差，将导致坡口截面积随坡口高度变高而不断增大.
错边坡口截面积变化量∆Sg如式(23)所示. 由于坡口高度从低到高不断变高，每层焊缝中的焊道截面积变化量也应该从低到高逐渐变大，这样每道焊接速度和送丝速度变化量如式(24)和式(25)所示.
$$\begin{array}{l} \Delta {S_{\rm{g}}} = H\tan \dfrac{\alpha }{2}\left( {{H_{\rm{b}}} - H} \right) - 2H\tan \dfrac{\alpha }{2} + \dfrac{2}{3}f\left( {\sqrt {\left( {2{H_{\rm{b}}}\tan \dfrac{\alpha }{2}} \right)2 + {{\left( {{H_{\rm{b}}} - H} \right)}^2}} } \right) \\ \end{array} $$ (23) $$\Delta {v_{{\rm{w}}ij}} = \frac{{{\text{π}} {d^2}{v_{\rm{f}}}\eta }}{{4\varepsilon \Delta {S_{ij}}}}$$ (24) $$\Delta {v_{{\rm{f}}ij}} = \frac{{4{v_{\rm{w}}}(1 - \varepsilon )\Delta {S_{ij}}}}{{{\text{π}} {d^2}\eta }}$$ (25) 式中：焊道高度变化量为
$\Delta {h_{ij}} = \left( {{H_b} - H} \right)j/n{m_i}$ ;焊道截面积变化量为$\Delta {S_{ij}} = \Delta {S_{\rm{g}}} \cdot j/n{m_i}$ .摆动焊接时，每道焊缝的宽度变化量由焊缝截面变化量和焊缝高度变化量决定，第i层j道焊缝的宽度变化量∆wij、第i层焊缝总体宽度∆Wi和摆动幅度变化量∆Ati分别为
$$\Delta {w_{{{ij}}}} = \Delta {S_{{{ij}}}}/\left({h_{{i}}} + \frac{{{H_{\rm{b}}} - H}}{{n \cdot {m_{{i}}}}} \cdot j\right)$$ (26) $$\Delta {W_i} = \sum\limits_{j = 1}^{{m_i}} {\Delta {w_{ij}}} $$ (27) $$\Delta {A_{{\rm{t}}i}} = \left( {\frac{{\Delta {W_i}}}{w} - \left[ {\frac{{\Delta {W_i}}}{w}} \right]} \right) w$$ (28) 当∆Wi/w > 1时，此时第i层焊缝的焊道数量增加(∆Wi/w)道，摆动幅度变化量∆Ati. 当0 < ∆Ati < 0.5w时，摆动幅度变化量分配给每层的最后一道焊缝.当0.5w < ∆Ati ≤ w时，摆动幅度变化量均匀分配给每层焊缝的后两道焊缝.
3. 焊接试验及讨论
采用以上焊道规划修正方法进行机器人多道焊接试验. 机器人采用KUKA 5 arc焊接机器人，焊机型号为Fronius TPS 4000. 试件材料Q345B钢板，试件尺寸为300 mm × 100 mm × 20 mm，两块试板对接焊，标准V形坡口角度为60°，组对坡口间隙为3 mm. 焊丝型号为ER50-6，直径为1.2 mm. 分别进行了标准坡口、坡口间隙两端不一致、坡口角度变化和错边几种情况下的焊接试验，具体机器人焊接工艺参数如表1~表4所示.
表 1 标准坡口焊接参数Table 1. Experimental parameters of welding with standard groove焊层号 焊道数 电流I/A 电压U/V 焊接速度v/(m·min−1) 摆动焊道序号 摆动幅度A/mm 1 1 230 27.5 0.35 − − 2 2 230 27.5 0.35 − − 3 2 230 27.5 0.21 2 3.1 4 3 230 27.5 0.25 3 2.9 5 4 230 28.5 0.35 − − 表 2 坡口间隙变化时的焊接参数Table 2. Experimental parameters of welding with changing-gap-size groove焊层号 焊道数 电流I/A 电压U/V 焊接速度v/(m·min−1) 摆动焊道号 摆幅最小值A/mm 摆幅最大值A/mm 1 1 230 27.5 0.35 − − − 2 2 230 27.5 0.35 − − − 3 2 230 27.5 0.35(0.25) 2 3.10 4.61 4 4 230 27.5 0.35(0.25) 4 2.92 4.42 5 4 230 27.8 0.35(0.25) 4 3.10 4.53 表 3 坡口角度变化时的焊接参数Table 3. Experimental parameters of various angles of grooves坡口角度(°) 焊层号 焊道数 电流I/A 电压U/V 焊接速度v/(m·min−1) 摆动焊道序号 摆动幅度A/mm 54 1 1 230 27.5 0.35 − − 2 2 230 27.5 0.35 − − 3 2 230(235) 27.6(27.6) 0.35(0.26) 2 2.12 4 3 230 27.5 0.35 − − 5 3 230 28.3 0.35 − − 66 1 1 230 27.5 0.35 − − 2 2 230 27.5 0.35 − − 3 2 230(240) 27.5(27.8) 0.35(0.25) 2 3.99 4 3 238(240) 27.5(28.0) 0.35(0.22) 3 4.12 5 4 230 28.2 0.35 − − 表 4 错边坡口的焊接参数Table 4. Welding parameters of misalignment groove焊层号 焊道数 电流I/A 电压U/V 焊接速度v/(m·min−1) 1 1 230 27.5 0.35 2 2 230 ~ 236 27.5 ~ 28.0 0.35 3 3 230 ~ 242 27.5 ~ 28.5 0.35 4 4 230 ~ 245 27.5 ~ 28.8 0.35 5 4 230 ~ 248 28.5 ~ 29.0 0.35 图8给出了标准V形坡口的焊缝外观和焊缝截面. 可以看出，在进行标准V形坡口焊接时启用标准V形坡口多道焊策略，整个焊道填充饱满，排列整齐，焊道之间过渡平滑，焊缝表面美观，没有出现咬边、未焊满等缺陷.
![]()
图 8 组对完好的坡口焊后试件及截面Figure 8. Welded workpiece and cross section of weld with well-assembled groove.(a) weld appearance;(b) weld cross section图9给出了两端间隙不一致的坡口焊缝外观和焊缝两端的焊缝截面. 焊前两端间隙分别为2和5 mm，根据这个偏差信息计算出各层宽度的变化量，采用摆动参数调节来补偿坡口间隙变化带来的影响，具体的焊接参数如表2所示，从焊缝的第3层开始，每层都有1个焊道采用补偿措施进行调节，调节焊道的焊接参数见表中括号内的参数. 从焊道两端截面图可以看出，焊道填充比较饱满，未出现因坡口间隙变化而造成的未焊满和咬边等缺陷.
![]()
图 9 两端间隙不一致坡口焊后试件及截面Figure 9. Welded workpiece and cross section of weld with changing-gap-size groove. (a) weld appearance; (b) weld cross section针对坡口角度偏差情况，原设定坡口角度为60°，坡口试验中采用两个坡口角度偏差为 ± 10%的情况验证上述补偿措施的可行性，也即试验的两组试件的组对后坡口角度分别为54°和66°. 焊接参数采用表3给出的数据，通过焊接电流和摆动焊接参数的调节综合调整原有的焊道规划参数，从而弥补因焊接坡口角度变化带来影响. 图10给出了两组坡口角度偏差情况下焊接后试件外观和截面形貌，两组焊缝的焊道排列整齐，焊道表面过渡平滑，无咬边等焊接缺陷，焊缝填充饱满.试验证明采用修正措施焊道规划参数可以有效弥补坡口角度偏差带来的机器人焊接问题，对坡口偏差有一定的容错作用.
![]()
图 10 坡口角度变化焊后试件及截面Figure 10. Welded workpieces and cross sections of weld with changed-angles groove.(a) bevel angle(54°); (b) bevel angle(66°)错边坡口焊缝由于左右坡口高度存在高度差，在多道焊接时，不但需要考虑填充饱满问题，还要满足左右坡口的焊缝表面柔顺过渡. 试验中采用的左右坡口在高度上相差8 mm，与标准V形坡口相比，增加的焊缝填充量较大. 依据上述错边规划修正措施，根据计算结果分别在第3层和第4层增加一条焊道，同时自第2层焊道开始，每道的焊接参数(焊接电流)逐渐递增并配合增加的焊道，保证错边坡口焊缝填充饱满，焊接参数如表4所示. 图11给出了错边坡口焊后工件外观和截面，焊道排布比较整齐，焊层倾斜角度随焊层号从小到大而不断变大，同层焊道也自左向右逐渐变大，最终保证焊接坡口填充饱满的同时，焊道之间过渡比较柔顺，没有出现尖的夹角和咬边等缺陷. 试验中试件错边量达到8 mm，很多工况下不会出现这么大偏差，所以采用上述坡口错边的修正措施，可以有效应对机器人厚板焊接时出现的错边问题.
![]()
图 11 错边坡口焊后工件及截面Figure 11. Welded workpiece and cross section of weld with misalignment groove. (a) weld appearance; (b) weld cross section4. 结论
(1)给出了厚板V形坡口机器人多道焊时焊层焊道规划、焊枪偏移和摆动参数等计算方法.
(2)针对实际工况中典型的坡口间隙不一致、坡口角度偏差和错边等偏差，给出了应对这些偏差的补偿措施. 通过试板焊接，对每种偏差的补偿措施进行了试验验证，获得了较好的焊缝填充效果.
-
![]()
图 1 Ni60和nano-Cu/MoS2粉末的形貌
Figure 1. Morpholigy of Ni60 powder and nano-Cu/MoS2 poeder. (a) Ni60; (b) nano-Cu/MoS2; (c) distribution of Cu elements in Fig.1(b); (d) enlarged view of nano-Cu/MoS2
![]()

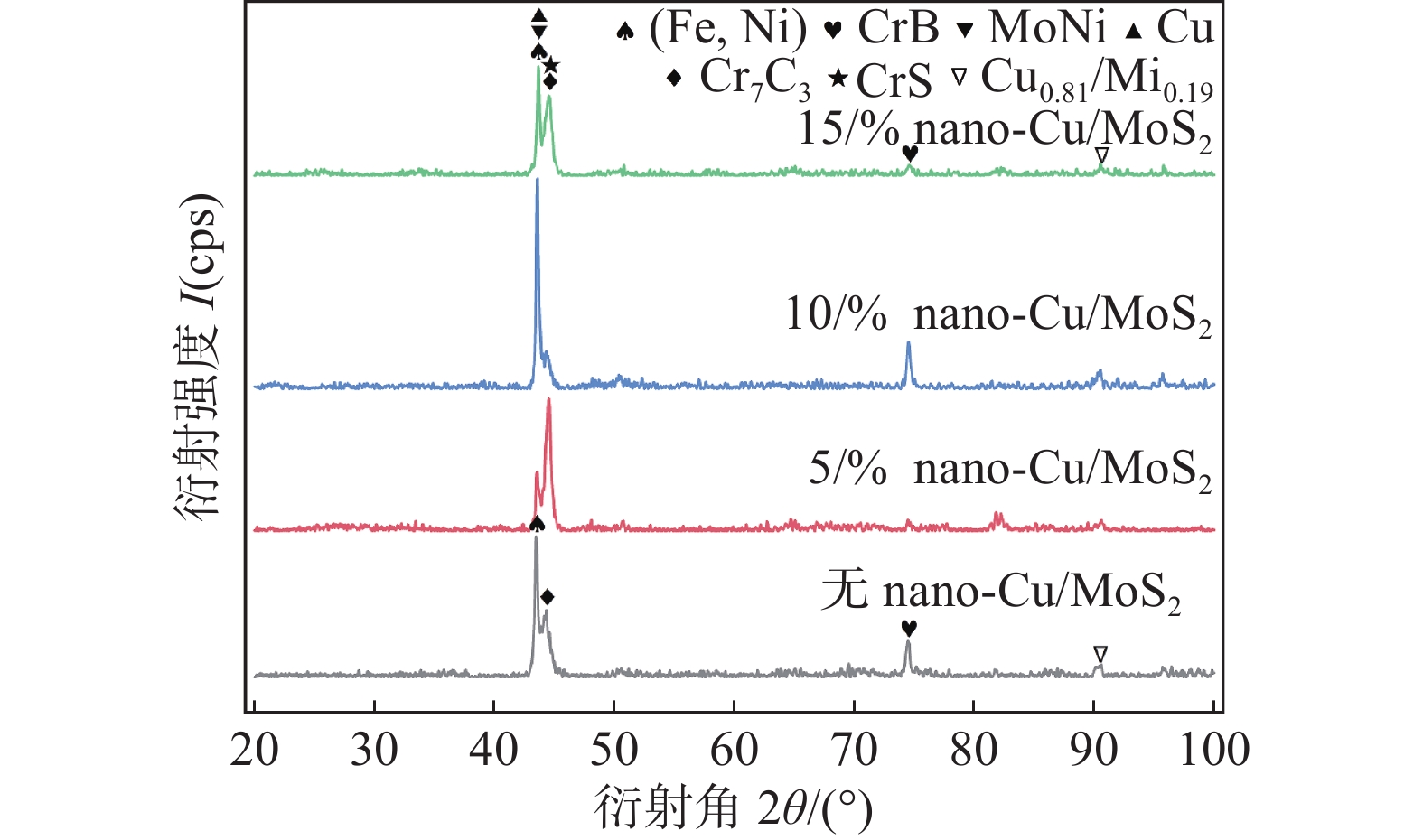

图 2 不同nano-Cu/MoS2含量熔覆层的XRD结果
Figure 2. XRD results of different nano-Cu/MoS2 contents cladding layers
![]()
图 3 不同含量nano-Cu/MoS2显微组织及区域EDS元素分布
Figure 3. Microstructure and regional EDS element distribution of nano-Cu/MoS2 cladding layer with different content. (a) middle of C1; (b) middle of C2; (c) middle of C3; (d) middle region of C4; (e) top region of C4; (f) top region of C4 at high magnification; (g) Cu distribution in C4; (h) S distribution in C4; (i) Mo distribution in C4
![]()

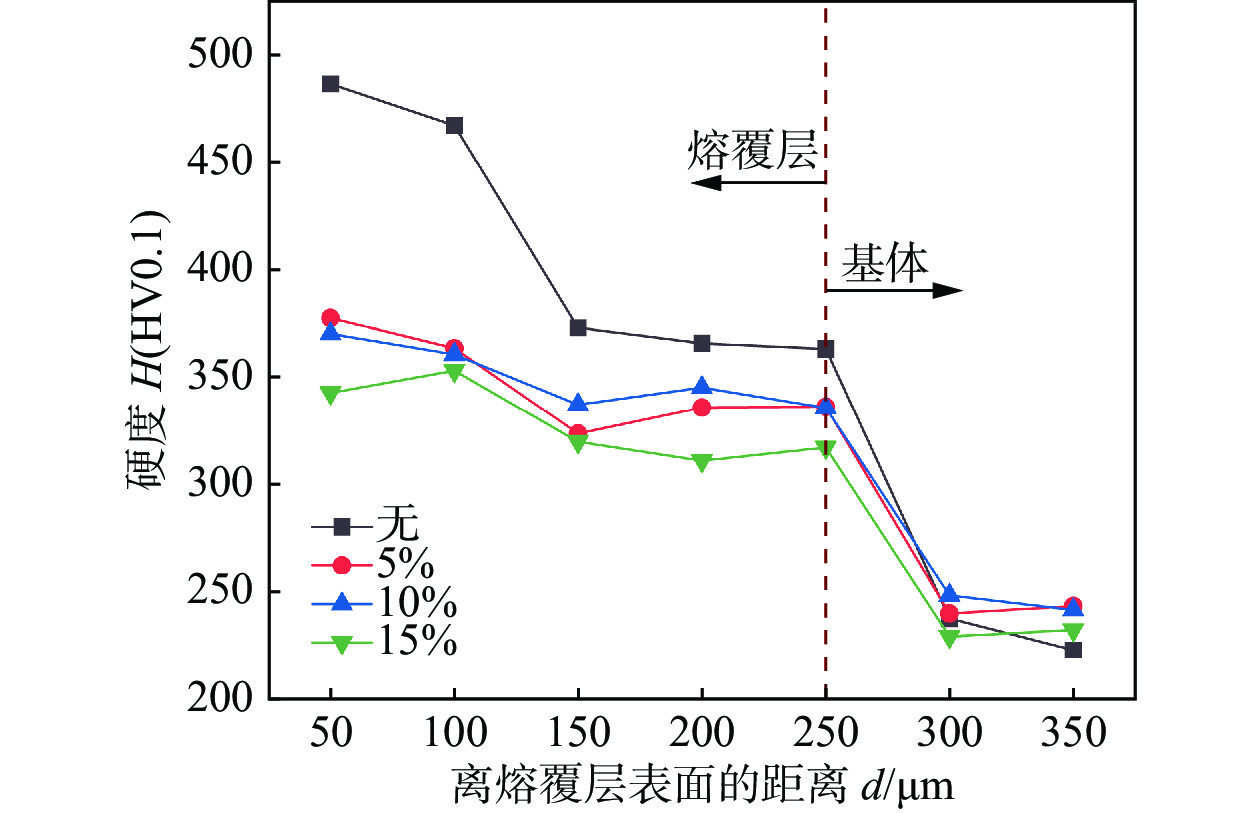

图 4 不同nano-Cu/MoS2含量熔覆层沿深度的硬度分布
Figure 4. Hardness distribution along the depth of the cladding layer with different nano-Cu/MoS2 content
![]()
图 5 不同nano-Cu/MoS2含量下熔覆层表面摩擦磨损形貌
Figure 5. Friction and wear morphology of cladding layer surfaces with different nano-Cu/MoS2 contents. (a) 0; (b) 5%; (c) 10%; (d) 15%
表 1 Ni60合金粉末的化学成分(质量分数,%)
Table 1 Chemical compositions of Ni60 alloy powder
Cr B C Si Fe Ni 16 3.3 0.9 4.5 ≤8.0 余量
下载: 导出CSV
表 2 不同熔覆层合金粉末的化学成分(质量分数,%)
Table 2 Chemical compositions of alloy powder for different cladding layers
样品编号 Ni60 SiC Nano-Cu/MoS2 C1 90 10 — C2 85 10 5 C3 80 10 10 C4 75 10 15
下载: 导出CSV
表 3 C1～C4不同区域的EDS分析结果(质量分数, %)
Table 3 Results of EDS analysis for different regions of C1 ～ C4
区域 B C Si S Fe Ni Cr Mo Cu A 4.29 9.04 1.49 — 76.12 6.32 2.73 — — B 2.54 9.8 1.47 — 77.40 6.35 2.43 — — C — 8.15 1.43 0.01 73.36 10.53 6.07 — 0.45 D — 6.31 1.38 0.03 81.65 6.93 2.76 0.13 0.82 E — 10.31 1.30 0.07 76.44 8.11 3.19 0.26 0.31
下载: 导出CSV
表 4 不同nano-Cu/MoS2含量熔覆层的摩擦系数及磨损量(质量损失)
Table 4 Friction factor and wear loss of cladding layers with different nano-Cu/MoS2 contents
式样
编号试验前重量
m1/g试验后质量
m2/g质量损失
Δm /g摩擦系数
µC1 5.455 7 5.447 3 0.008 4 0.517 5 C2 5.390 2 5.375 5 0.014 7 0.498 5 C3 4.301 9 4.284 6 0.017 3 0.479 3 C4 5.413 9 5.394 1 0.019 8 0.443 0
下载: 导出CSV
-
