动力电池1060铝合金薄板可调环形光斑激光搭接焊工艺优化

宫照亮, 蒋平, 施建宏, 徐凯钦, 耿韶宁, 舒乐时

宫照亮, 蒋平, 施建宏, 徐凯钦, 耿韶宁, 舒乐时. 动力电池1060铝合金薄板可调环形光斑激光搭接焊工艺优化[J]. 焊接学报, 2023, 44(11): 67-79. DOI: 10.12073/j.hjxb.20230117001
引用本文: 宫照亮, 蒋平, 施建宏, 徐凯钦, 耿韶宁, 舒乐时. 动力电池1060铝合金薄板可调环形光斑激光搭接焊工艺优化[J]. 焊接学报, 2023, 44(11): 67-79. DOI: 10.12073/j.hjxb.20230117001
GONG Zhaoliang, JIANG Ping, SHI Jianhong, XU Kaiqin, GENG Shaoning, SHU Leshi. Optimization of laser lap welding process of power battery 1060 aluminum alloy sheet with adjustable ring spot[J]. TRANSACTIONS OF THE CHINA WELDING INSTITUTION, 2023, 44(11): 67-79. DOI: 10.12073/j.hjxb.20230117001
Citation: GONG Zhaoliang, JIANG Ping, SHI Jianhong, XU Kaiqin, GENG Shaoning, SHU Leshi. Optimization of laser lap welding process of power battery 1060 aluminum alloy sheet with adjustable ring spot[J]. TRANSACTIONS OF THE CHINA WELDING INSTITUTION, 2023, 44(11): 67-79. DOI: 10.12073/j.hjxb.20230117001

动力电池1060铝合金薄板可调环形光斑激光搭接焊工艺优化

基金项目: 国家自然科学基金区域创新发展联合基金重点项目(U22A20196);国家自然科学基金青年基金项目(52105256);国家自然科学基金面上项目(52075201).
详细信息
    作者简介:

    宫照亮,硕士;主要从事可调环形光斑激光焊接方面的研究;Email:18740208415@163.com

    通讯作者:

    舒乐时,讲师;主要研究方向为智能化激光焊接;Email:leshishu@hust.edu.cn

  • 中图分类号: TG 456.7

Optimization of laser lap welding process of power battery 1060 aluminum alloy sheet with adjustable ring spot

  • 摘要:

    激光焊接为动力电池铝合金薄板焊接提供了有效技术手段,然而传统激光焊接工艺在高焊接速度要求下易产生飞溅、气孔等缺陷,影响构件的服役性能. 文中开展可调环形光斑激光搭接焊工艺调控研究,阐明了中心-环形激光功率对焊缝成形的影响规律,在此基础上,确定了无飞溅、少气孔、大搭接面熔宽的高速稳定焊接工艺窗口. 在上述工艺窗口范围内,以小熔深波动与大搭接面熔宽作为目标,基于Kriging模型与NSGA-Ⅱ遗传算法开展多目标工艺参数优化. 经验证,在焊接速度70 mm/s以上,焊缝成形质量进一步得到提升,搭接面熔宽提高8.89%、熔深波动小于10%、无明显成形缺陷.

    Abstract:

    Laser welding provides an effective technical method for power battery aluminum alloy sheet welding, but the traditional laser welding process is easy to produce spatter, porosity and other defects under the requirement of high welding speed, which will affect the service performance of component. In this paper, the regulation and control of laser lap welding of aluminum alloy sheet with adjustable ring spot are studied, and the influence law of center-ring laser power on weld forming was expounded. On this basis, the high-speed stable welding process window with no spatter, little porosity and large lap surface width was identified. In the range of the process window, the multi-objective optimization of process parameters was further carried out by taking small penetration fluctuation and large bonding width as targets. It has been proved that the welding speed is above 70 mm/s, the welding width of the lap surface is increased by 8.89%, the fluctuation of the welding depth is less than 10%, there is no obvious forming defect, and the forming quality of the weld is further improved.

  • TC11是一种α + β型热强钛合金,由于其良好的耐腐蚀性、热稳定性、抗蠕变性和高强度而被应用于航空发动机的压气机盘、叶片、环形件和紧固件中[1-4],而钛合金高昂的原材料成本限制了其应用范围. 选区激光熔化(selective laser melting,SLM)技术利用激光逐层熔化金属粉末,能够实现复杂几何外形金属零件的近净尺寸成形[5-7],具有成形精度高、试样表面质量好、适应性强、材料利用率和制造效率高等一系列优点[8-9]. 另外,SLM一般在惰性气氛舱或真空环境条件下进行,能够避免金属零件受到空气的污染,十分适合于钛合金零件的建造[10].

    SLM技术可建造的零件尺寸受限于气氛舱和真空舱室的体积,无法实现超大几何尺寸零部件一体成形,可能需要通过焊接技术实现SLM零件间的连接. 另外,SLM零件在实际应用过程中可能需要与锻造基体进行连接. 然而,钛合金SLM试样的组织特征是粗大的原始β柱状晶粒,内部由细小的马氏体α相组成[11-13],与锻造钛合金的组织存在明显差异,影响其焊接性能.

    有关学者已经开展了增材制造钛合金的焊接性能研究. Chen等人[14]研究了40 mm厚激光沉积TC11合金电子束焊接接头的组织和力学性能,结果表明,焊缝组织为细小的针状马氏体α′,增材制造基体组织为片层状α相,因此,焊缝的显微硬度高于基体,且拉伸试验的断裂位置均出现在基体处. 另外,原始β晶粒存在明显的建造织构,建造方向的拉伸试样抗拉强度高于水平方向的拉伸试样. 同样,TC4作为α + β型钛合金,是目前应用最广泛、研究最充分的钛合金. Yu等人[15]研究了不同工艺下TC4激光焊接接头的力学性能,结果表明,选区激光熔化TC4(TC4-SLM)/TC4-SLM焊缝与TC4-SLM/锻造TC4(TC4-R)焊缝的显微硬度、强度和疲劳裂纹扩展速率接近. Xu等人[16]开展了电子束焊接方向对增材制造TC4(TC4-AM)/TC4-R接头性能的影响研究,结果表明,拉伸试样断裂位置均在增材试样处,且水平方向增材制造与锻造钛合金的焊接接头强度高于建造方向增材与锻造钛合金的强度. Sun等人[17]研究了TC4-AM/TC4-R激光焊接接头的力学性能,结果表明,TC4-AM/TC4-R合金激光焊接接头的力学性能取决于增材制造TC4合金的性能.另外,焊接方向与电子束熔化TC4建造方向的夹角由0°增加至45°时,接头断后伸长率由9.0%降低至6.0%. Qin等人[18]研究了电子束熔化TC4合金摩擦焊接头的微观组织和力学性能,结果表明,与增材TC4基体粗大的柱状晶粒不同,焊缝为等轴α晶粒;基体的抗拉强度和断后伸长率分别为1 046 MPa ± 13 MPa和10.0% ± 1.0%,接头抗拉强度和断后伸长率分别为1034 MPa ± 9 MPa和13.0% ± 1.0%.

    目前的研究主要集中于增材制造/锻造钛合金焊接接头的微观组织和力学性能,锻造/锻造钛合金焊接接头和增材制造/增材制造钛合金焊接接头微观组织和力学性能的差异需开展深入研究. 因此,开展了TC11-R/TC11-R,TC11-AM/TC11-AM和TC11-AM/TC11-R的激光焊接,结合电子背散射衍射技术表征了焊接接头不同位置组织,并对比研究了不同焊接接头的微观组织、显微硬度和抗拉强度,为钛合金增材件与锻造件的应用提供理论和数据支撑.

    利用SLM-260型选区激光熔化设备增材制造尺寸为100 mm × 50 mm × 1.6 mm的TC11合金试样,激光波长为1 070 nm,光斑直径为60 μm. SLM工艺参数如表1所示.

    表  1  SLM工艺参数
    Table  1.  Process parameters of SLM
    激光功率
    P/W
    扫描速度
    v/(mm·s−1)
    填充间距
    d/mm
    层厚
    δ/mm
    350 1000 0.10 0.03
    下载: 导出CSV
    | 显示表格

    SLM TC11试样,即增材试样的致密度为99.7%,试样表面形貌如图1所示,表面存在大量部分熔化的TC11粉末,表面不平度为49.06 μm.其组织特征是粗大的原始β柱状晶粒,内部由相互交叉的细小马氏体α′组成,如图2所示.锻造TC11合金的微观组织为典型的等轴组织,由等轴α相和转变β组织组成如图3所示.

    图  1  SLM TC11-AM试样表面形貌
    Figure  1.  Surface morphology of SLM TC11-AM
    图  2  TC11-AM合金的组织形貌
    Figure  2.  Microstructure morphologies of TC11-AM alloy. (a) low magnification; (b) high magnification
    图  3  TC11-R合金的微观组织
    Figure  3.  Microstructure of TC11-R alloy

    增材制造和锻造TC11合金的力学性能如表2所示.SLM增材制造TC11合金抗拉强度为1691 MPa,断后伸长率为5.0%. 相比锻造TC11合金,强度提高了15.2%,塑性降低了50.0%.

    表  2  TC11-R和TC11-AM 合金的力学性能
    Table  2.  Mechanical properties of TC11-R and TC11-AM alloy
    材料 屈服强度
    Rp0.2/MPa
    抗拉强度
    Rm/MPa
    断后伸长率
    A(%)
    TC11-R 1 380 1 468 10.0 ± 1.0
    TC11-AM 1 565 1 691 5.0 ± 1.0
    下载: 导出CSV
    | 显示表格

    采用由IPG-8000型光纤激光器、ABB 6轴机器人和局部惰性气体保护装置组成的激光焊接系统,激光波长为1070 nm,光斑直径为200 μm. 利用砂纸和酒精打磨、清洗焊接坡口. TC11-R/TC11-R接头、TC11-AM/TC11-AM接头和TC11-AM/TC11-R接头采用激光焊工艺参数,即激光功率为1022 W、焊接速度为15 mm/s、离焦量为0 mm.

    焊后利用电火花线切割机切取金相试样. 试样经过不同颗粒度的砂纸打磨和SiO2抛光液抛光后,利用keller试剂(HF∶HNO3∶H2O = 1∶3∶10)腐蚀.使用ZEISS Observer.Z1m型光学显微镜表征焊接接头的微观组织.使用扫描电子显微镜(scanning electron microscope, SEM)和牛津HKL-Channel5数据采集软件进行电子背散射衍射(electron backscattered diffraction, EBSD)试验.将试样置于温度为20 ℃,且25 V的电压下在由6%高氯酸、30%正丁醇和64%甲醇组成的电解液中电抛光40 s. 将处理好的试样进行EBSD数据采集和数据分析试验,步长为0.5 μm.

    在XHVT-1000Z型显微硬度计上进行维氏硬度试验,加载载荷为5 N,加载时间为10 s,加载速度为30 μm/s. 利用电火花线切割机切取拉伸试样,拉伸试样尺寸如图4所示. 根据标准GB/T 2651—2008《焊接接头拉伸试验方法》在Instron万能试验机上进行拉伸试验,拉伸速率为0.2 mm/min. 为了保证数据的准确性,每组拉伸试验切取3个试样,结果取其平均值. 利用超声波清洗断口30 min后使用SU8230型扫描电子显微镜观察拉伸试样断口形貌.

    图  4  拉伸试样尺寸(mm)
    Figure  4.  Dimensions of tensile sample

    图5图6图7分别为TC11-R/TC11-R接头、TC11-AM/TC11-AM接头和TC11-AM/TC11-R接头TC11合金焊接接头组织. 从图5a接头横截面可以明显分辨出焊缝区和热影响区,其宽度分别约为2.0 mm和0.8 mm. 焊缝区微观组织为粗大的柱状晶粒,柱状晶以母材为基体,沿着最佳散热方向,即垂直于焊接方向联生生长、竞争结晶(图5c),晶粒内部为相互交错的细小针状马氏体α′. 由于热影响区散热条件良好,冷却过程中形成等轴β晶粒,这些等轴晶粒为焊缝区域晶粒的生长提供了形核基点[15]. 图6a为TC11-AM/TC11-AM接头横截面宏观形貌,可以根据原始β晶粒尺寸明显的区分出焊缝区域,但热影响区并不明显. 由于增材制造TC11试样表面存在大量分布不均匀的部分熔化粉末,粉末中间存在缝隙,这导致焊接接头外貌出现起伏,因此焊接接头出现明显的不对称现象. TC11-AM/TC11-AM接头焊缝微观组织与TC11-R/TC11-R接头类似,晶粒以热影响区晶粒为基体向焊缝中心生长,热影响区出现了等轴晶粒.图7a为TC11合金TC11-AM/TC11-R激光焊接头宏观形貌,接头的增材部分区域组织特征与图6a特征类似,锻造TC11部分区域组织特征与图5a特征类似. 增材部分和锻造部分的焊缝组织特征没有明显差异,说明母材的原始组织特征对焊缝组织无明显的影响.

    图  5  TC11-R/TC11-R 接头的宏观和微观组织
    Figure  5.  Macro-morphology and micro-structure of TC11-R/TC11-R joint. (a) macro-morphology of joint; (b) enlargement of area a1 in Fig. 5a; (c) enlargement of area a2 in Fig. 5a; (d) enlargement of area a3 in Fig. 5a
    图  6  TC11-AM/TC11-AM接头的宏观和微观组织
    Figure  6.  Macro-morphology and micro-structure of TC11-AM/TC11-AM joint. (a) macro-morphology of joint; (b) enlargement of area a1 in Fig. 6a; (c) enlargement of area a2 in Fig. 6a; (d) enlargement of area a3 in Fig. 6a
    图  7  TC11-AM/TC11-R 接头的宏观形貌和微观组织
    Figure  7.  Macro-morphology and micro-structure of TC11-AM/TC11-R joint. (a) macro-morphology of joint; (b) enlargement of area a1 in Fig. 7a; (c) enlargement of area a2 in Fig. 7a; (d) enlargement of area a3 in Fig. 7a

    图8为不同焊接接头的维氏硬度. 为了更加清晰地分辨不同接头维氏硬度分布的趋势,利用多项式拟合接头显微硬度,如图9所示. TC11-AM/TC11-AM接头不同区域维氏硬度分布较为均匀,焊缝和热影响区维氏硬度均值分别为449 HV和450 HV,相比母材分别增加了2.6%和3.0%. TC11-R/TC11-R接头不同区域维氏硬度存在明显差异,焊缝和热影响区维氏硬度均值分别是457 HV和434 HV,相比母材分别增加了16.0%和10.2%. TC11-AM/TC11-R接头中,增材侧和锻造侧焊缝维氏硬度值分别为452 HV和457 HV,差异不明显,说明母材的原始组织状态不影响焊缝的微观组织和力学性能.

    图  8  焊接接头的维氏硬度
    Figure  8.  Vickers microhardness of welded joints
    图  9  不同焊接接头的硬度分布趋势
    Figure  9.  Microhardness distribution trends of different welded joints

    图10为TC11-AM/TC11-AM接头不同区域组织反极图(IPF). 母材、热影响区和焊缝区域α相的平均宽度分别是1.34,1.38 μm和1.21 μm. 相比母材,焊缝区域α′相宽度降低了9.7%,这是因为增材试样的α′相受到后续沉积层的反复热处理,导致α′相长大[19]. 焊缝内更加细小的α′相增加了维氏硬度.热影响区维氏硬度的增加是α′相内位错密度增加引起的,母材、热影响区和焊缝中α′相的几何必要位错密度分别是3.34 × 1014,3.46 × 1014 m−2和3.26 × 1014 m−2.这可能是因为热影响区组织不均匀,冷却过程中较大的应力导致内部位错密度增加.图11为TC11-R/TC11-R接头不同区域IPF. 母材、热影响区和焊缝区域α′相的平均宽度分别是18.31,8.70 μm和1.18 μm. 焊缝区存在大量过饱和固溶体,针状马氏体α′相引起固溶强化. 另外,相比母材中的等轴α相,α′相尺寸小、位错密度高. 热影响区作为焊缝和母材的过渡区域,存在一定数量的针状马氏体α′相,使其硬度值升高. 图12为TC11-AM/TC11-R接头不同区域IPF.焊缝区中α′相的平均宽度为1.23 μm,增材制造TC11一侧热影响区中α′相的平均宽度为1.39 μm;锻件TC11一侧热影响区中α′相的平均宽度为7.94 μm;增材和锻造侧热影响区维氏硬度值分别为438 HV和415 HV,母材的原始组织状态是影响热影响区组织和性能的重要因素.

    图  10  TC11-AM/TC11-AM接头的IPF
    Figure  10.  IPF of TC11-AM/TC11-AM joint. (a) weld; (b) heat affected zone; (c) base metal
    图  11  TC11-R/TC11-R接头的IPF
    Figure  11.  IPF of TC11-R/TC11-R joint. (a) weld; (b) heat affected zone; (c) base metal
    图  12  TC11-AM/TC11-R接头的IPF
    Figure  12.  IPF of TC11-AM/TC11-R joint. (a) weld; (b) heat affected zone at the TC11-AM side; (c) heat affected zone at the TC11-R side

    图13为TC11合金激光焊接接头抗拉强度. TC11-R/TC11-R接头的抗拉强度均值为1 593 MPa,断裂在母材位置;相比母材,接头的抗拉强度增加了6.3%;TC11-AM/TC11-AM接头其中一个拉伸试样的抗拉强度为1710 MPa,断于焊缝位置,另外两个拉伸试样的抗拉强度分别是1 660 MPa和1 692 MPa,断裂在母材位置;接头的抗拉强度均值为1 687 MPa,与增材件母材抗拉强度(1691 MPa)差异不明显,说明增材件母材强度和焊缝强度相当. 焊缝中马氏体α′相尺寸更小,能够一定程度上强化焊缝.但是焊缝中的原始β晶粒更加粗大,接头不同区域微观组织根据伯格斯关系重建的原始β晶粒如图14所示,焊缝、热影响区和母材的原始β晶粒宽度分别是48.5,32.9 μm和21.3 μm,母材区域原始β晶界更多,晶界能够起到强化作用. 因此,在更细小的马氏体α′相和更粗大的原始β晶粒的共同作用下,焊缝强度与母材强度接近;TC11-AM/TC11-R接头抗拉强度均值为1575 MPa,断裂均发生在增材母材位置.相比TC11-R/TC11-R接头和TC11-AM/TC11-AM接头,强度分别下降了1.2%和6.6%.

    图  13  焊接接头的抗拉强度
    Figure  13.  Tensile strength of welded joints
    图  14  TC11-AM/TC11-AM接头重建的原始β晶粒
    Figure  14.  Reconstruction prior β grains of TC11-AM/TC11-AM joint. (a) weld; (b) heat affected zone; (c) base metal

    图15图16图17为不同接头的断口形貌,断口可以分为纤维区和剪切唇区[20].在纤维区和剪切唇区能够观察到大量的韧窝,展现了韧性断裂特征.相比纤维区,剪切唇区域的韧窝小且浅. TC11-R/TC11-R接头试样的韧窝尺寸更大、更深,同时在纤维区发现了二次裂纹(图15b). 另外,TC11-R/TC11-R接头为断裂在母材的试样,出现了明显的颈缩,说明锻造TC11合金良好的塑性变形能力. 相比TC11-AM/TC11-R接头的纤维区(图17b),TC11-AM/TC11-AM接头纤维区中的韧窝小且浅(图16b).在TC11-AM/TC11-AM接头断裂在增材母材部分的试样上发现了部分熔化粉末,如图16a所示,这些位置可能会是应力集中区域,拉伸过程中可能成为裂纹萌生点,造成综合力学性能下降.另外,在TC11-AM/TC11-R接头拉伸试样断口上也发现部分熔化粉末(图17a).

    图  15  TC11-R/TC11-R接头的断口形貌
    Figure  15.  Fracture morphology of TC11-R/TC11-R joint. (a) macro-morphology of fracture; (b) enlargement of area a1 in Fig.15a; (c) enlargement of area a2 in Fig.15a
    图  16  TC11-AM/TC11-AM接头的断口形貌
    Figure  16.  Fracture morphology of TC11-AM/TC11-AM joint. (a) macro-morphology of fracture; (b) enlargement of area a1 in Fig.16a; (c) enlargement of area a2 in Fig.16a
    图  17  TC11-AM/TC11-R接头的断口形貌
    Figure  17.  Fracture morphology of TC11-AM/TC11-R joint. (a) macro-morphology of fracture; (b) enlargement of area a1 in Fig.17a; (c) enlargement of area a2 in Fig.17a

    (1) TC11-AM/TC11-AM,TC11-R/TC11-R和TC11-AM/TC11-R 3种接头焊缝区均无明显气孔缺陷. 母材的组织状态对焊缝微观组织无明显影响,均为粗大的柱状晶粒,晶粒内部为相互交叉的马氏体α′相;母材为TC11-AM时,试样表面的粉末间存在缝隙,会导致焊接接头外貌出现起伏和不对称现象;母材的组织状态直接影响焊接接头热影响区等轴晶粒的尺寸,母材为TC11-AM时,热影响区等轴晶粒尺寸更大.

    (2)母材的组织状态显著影响焊接热影响区的力学性能,对焊缝的力学性能影响不明显. 因此TC11-AM/TC11-AM焊缝与TC11-R/TC11-R焊缝维氏硬度接近,而热影响区域维氏硬度差异明显. 由于TC11-AM/TC11-R接头中不同区域微观组织存在明显差异,拉伸过程中试样整体协调变形能力差,导致接头强度最低. 3种接头形式的拉伸试样均展现了韧性断裂特征,断裂面均发现大量韧窝.

  • 图  1   可调环形光斑激光焊接技术能量密度分布示意图

    Figure  1.   Energy density distribution diagram of adjustable ring spot laser welding

    图  2   可调环形光斑激光焊接试验平台示意图

    Figure  2.   Schematic of equipment used for adjustable ring spot laser welding. (a) layout form of experimental platform; (b) Fiber structure and laser spot size parameters

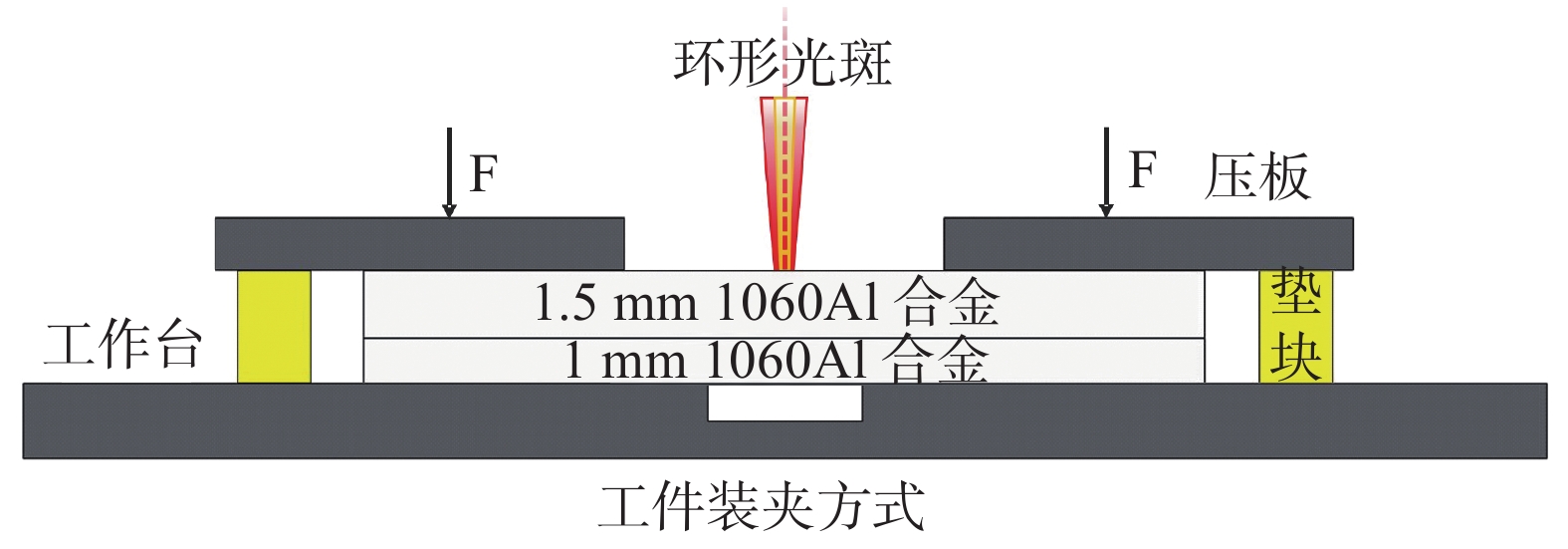

    图  3   焊接形式与工件装夹方式

    Figure  3.   Welding form and workpiece clamping method

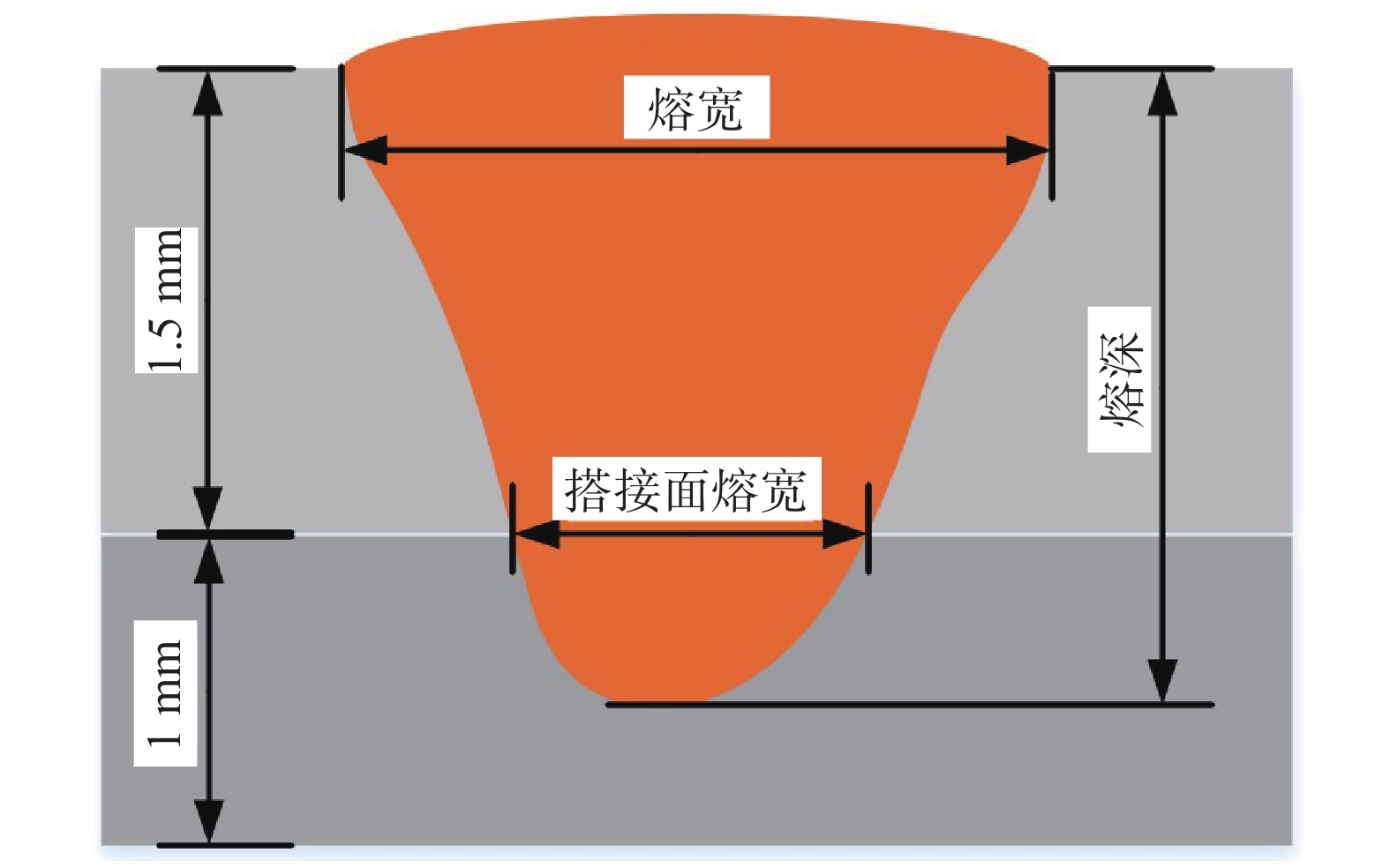

    图  4   焊缝形貌尺寸示意图

    Figure  4.   Schematic diagram of weld profile and dimension

    图  5   不同中心-环形激光功率下焊缝表面与背部宏观成形

    Figure  5.   Macro appearance of weld surface and back under different center-ring laser power

    图  6   不同中心-环形激光功率比下匙孔和熔池的形态与尺寸

    Figure  6.   Morphology and size of keyhole/molten pool under different center-ring laser power. (a) 10∶0; (b) 5∶5; (c) 3∶7

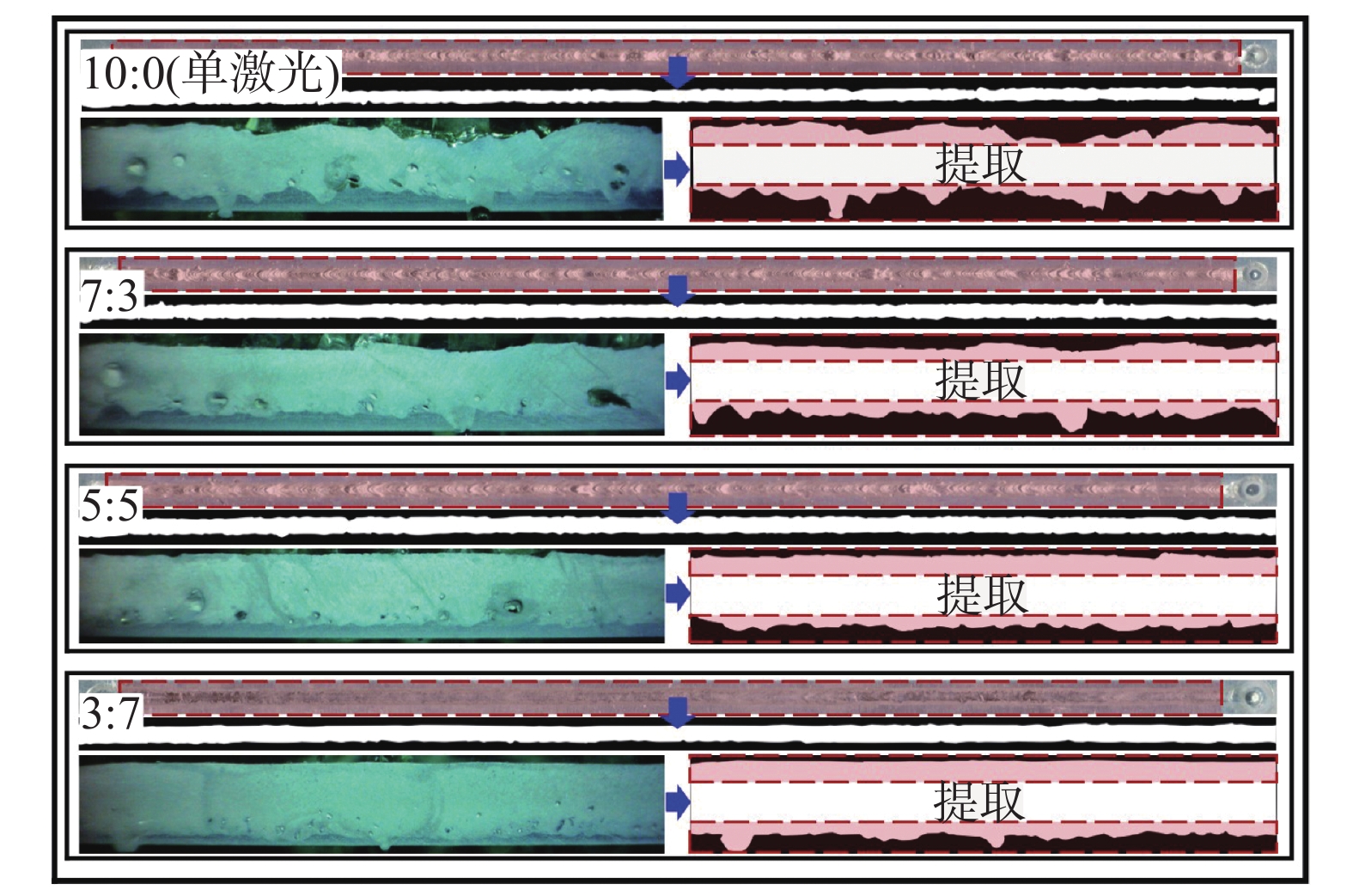

    图  7   焊缝轮廓标定

    Figure  7.   weld profile calibration

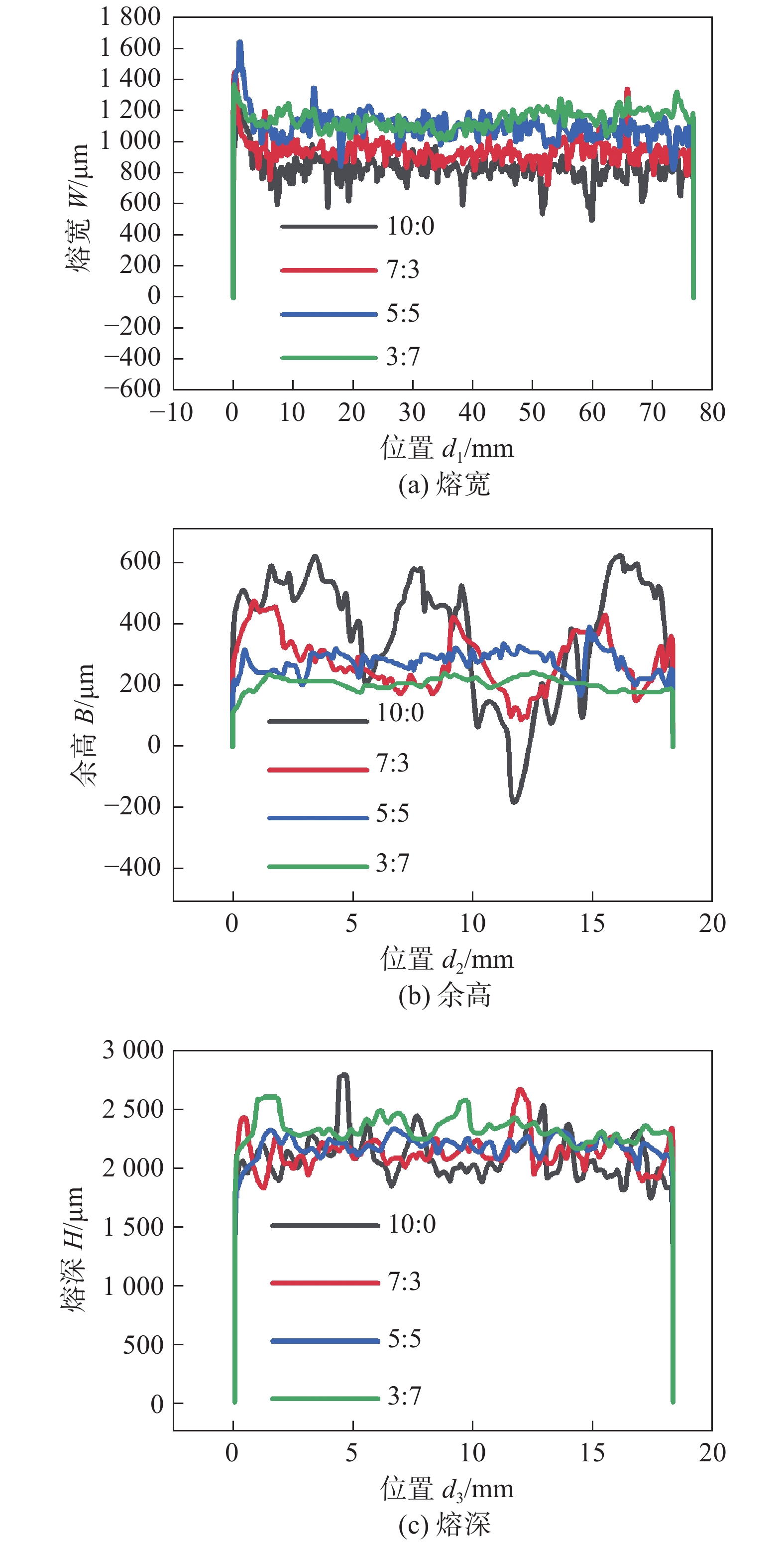

    图  8   不同中心-环形激光功率对焊缝形貌尺寸特征

    Figure  8.   Different center-ring laser power on dimension characteristics of weld morphology. (a) width; (b) reinforcement; (c) weld depth

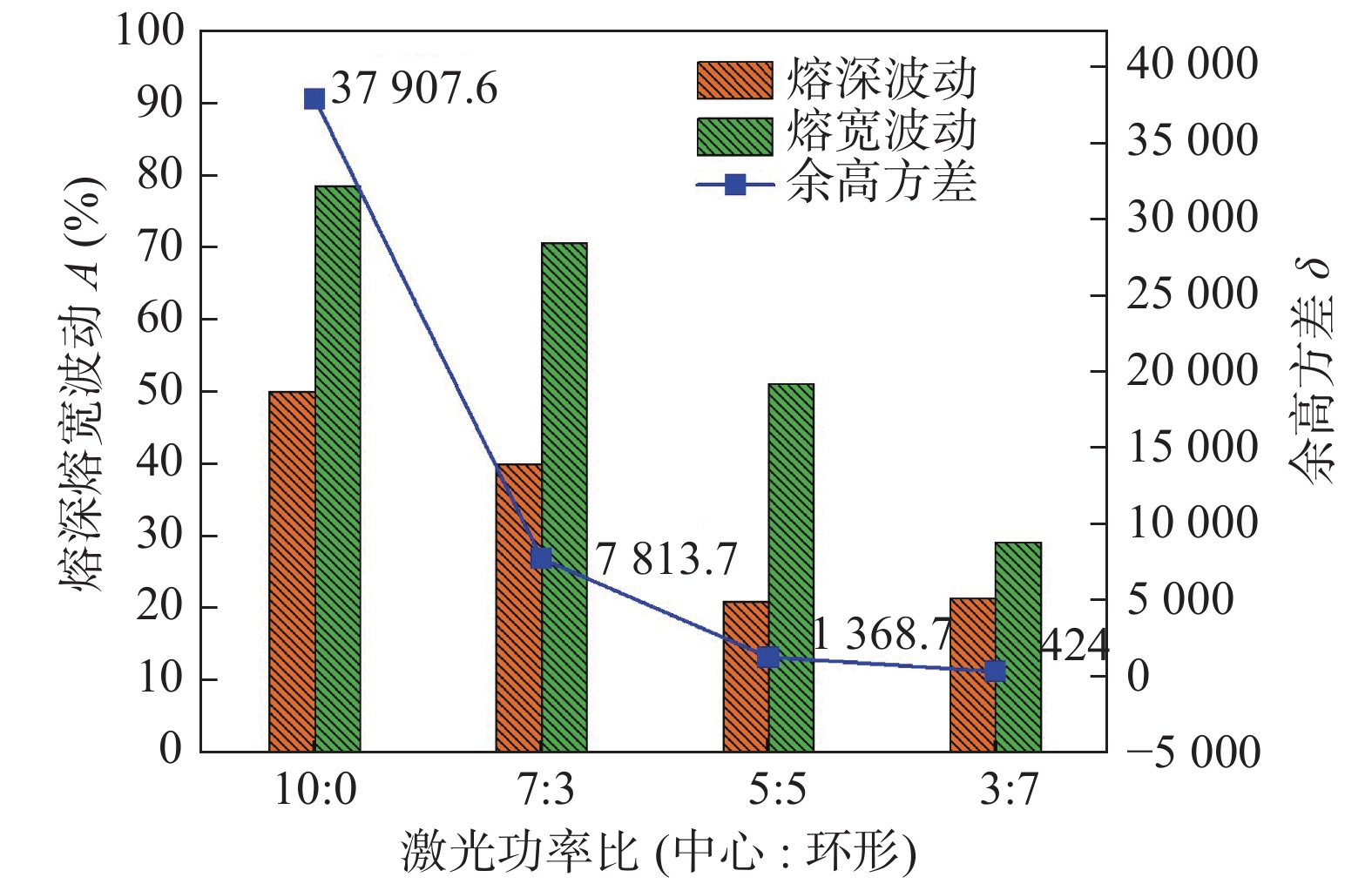

    图  9   焊缝形貌特征统计结果

    Figure  9.   Statistical results of weld profile characteristics

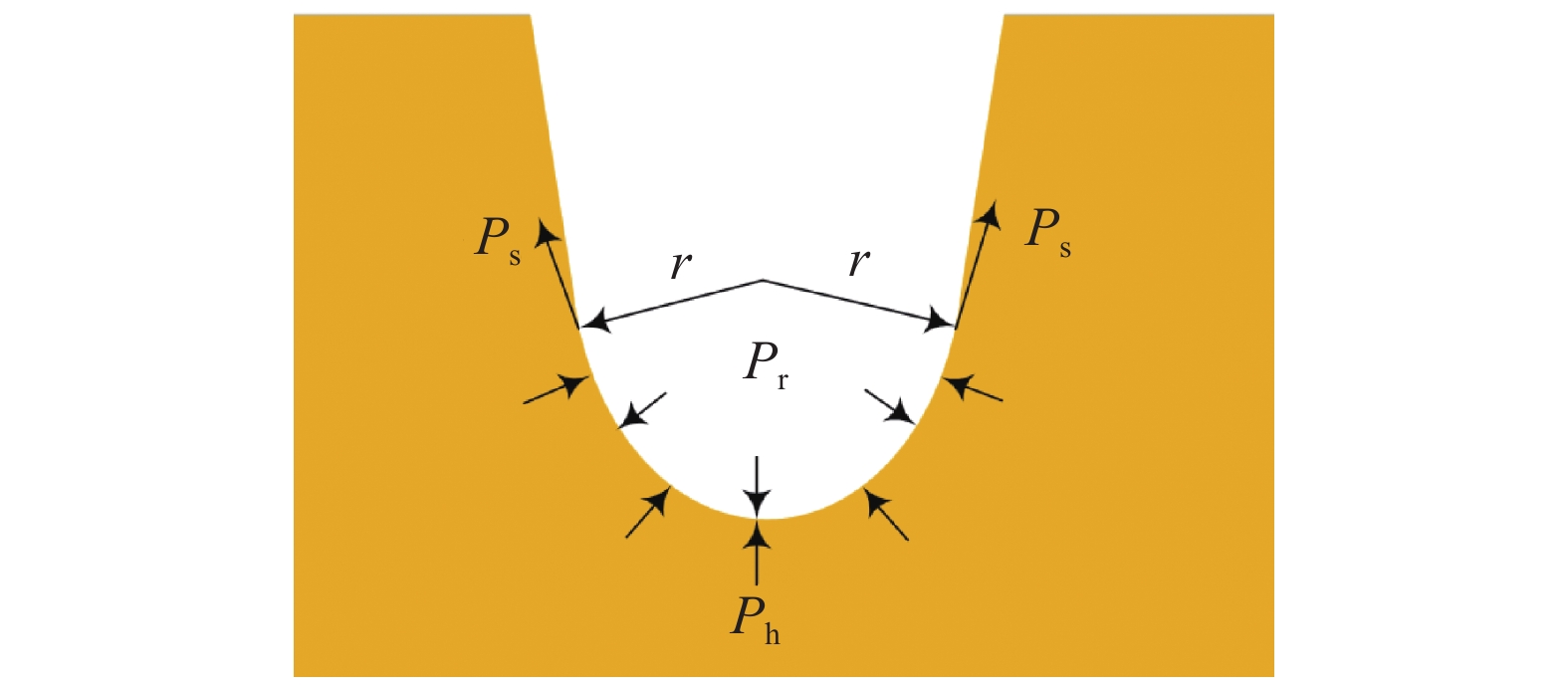

    图  10   匙孔底部受力分析

    Figure  10.   Force analysis of keyhole bottom

    图  11   不同中心-环形激光功率比下焊缝表面成形缺陷

    Figure  11.   Defect of weld surface appearance under different center-ring laser power

    图  12   中心-环形激光功率比对气孔缺陷影响

    Figure  12.   Effect of center-ring laser power ratio on porosity. (a) size and distribution of pore; (b) result of pore extraction; (c) result of porosity statistics

    图  13   不同中心环形激光功率比下焊接过程匙孔开口面积变化时频分析

    Figure  13.   Time-frequency analysis of keyhole opening area variation in welding process under different center ring laser power ratio. (a) keyhole entrance image processing; (b) time domain analysis of keyhole opening area; (c) frequency domain analysis of keyhole opening area (10:0); (d) frequency domain analysis of keyhole opening area (3:7)

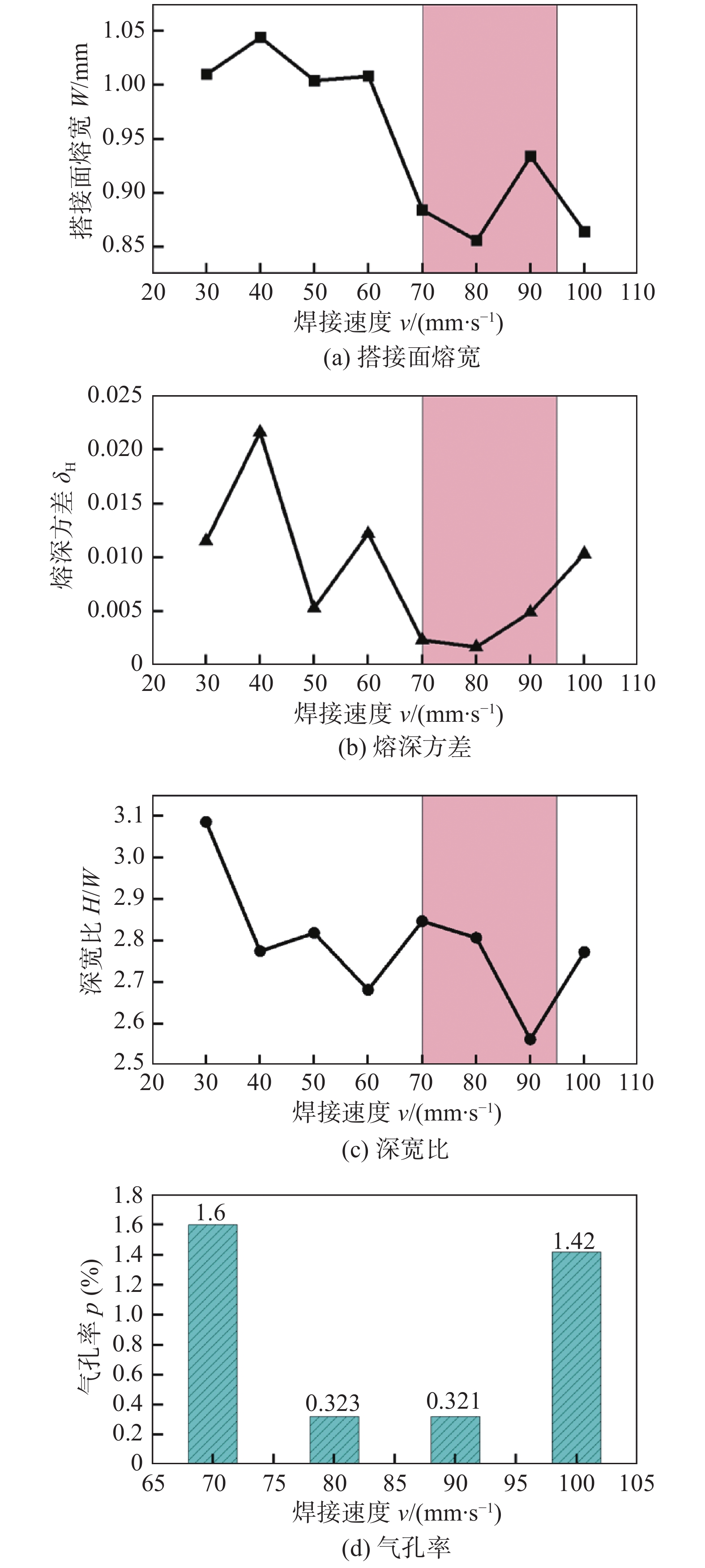

    图  14   焊接速度对焊缝成形影响

    Figure  14.   Influence of welding speed on weld forming. (a) weld width of lap joint; (b) variance of weld depth; (c) depth-width ratio; (d) porosity

    图  15   离焦量对焊缝成形影响

    Figure  15.   Influence of defocusing amount on weld forming.(a) weld width of lap joint; (b) variance of weld depth; (c) depth-width ratio; (d) porosity

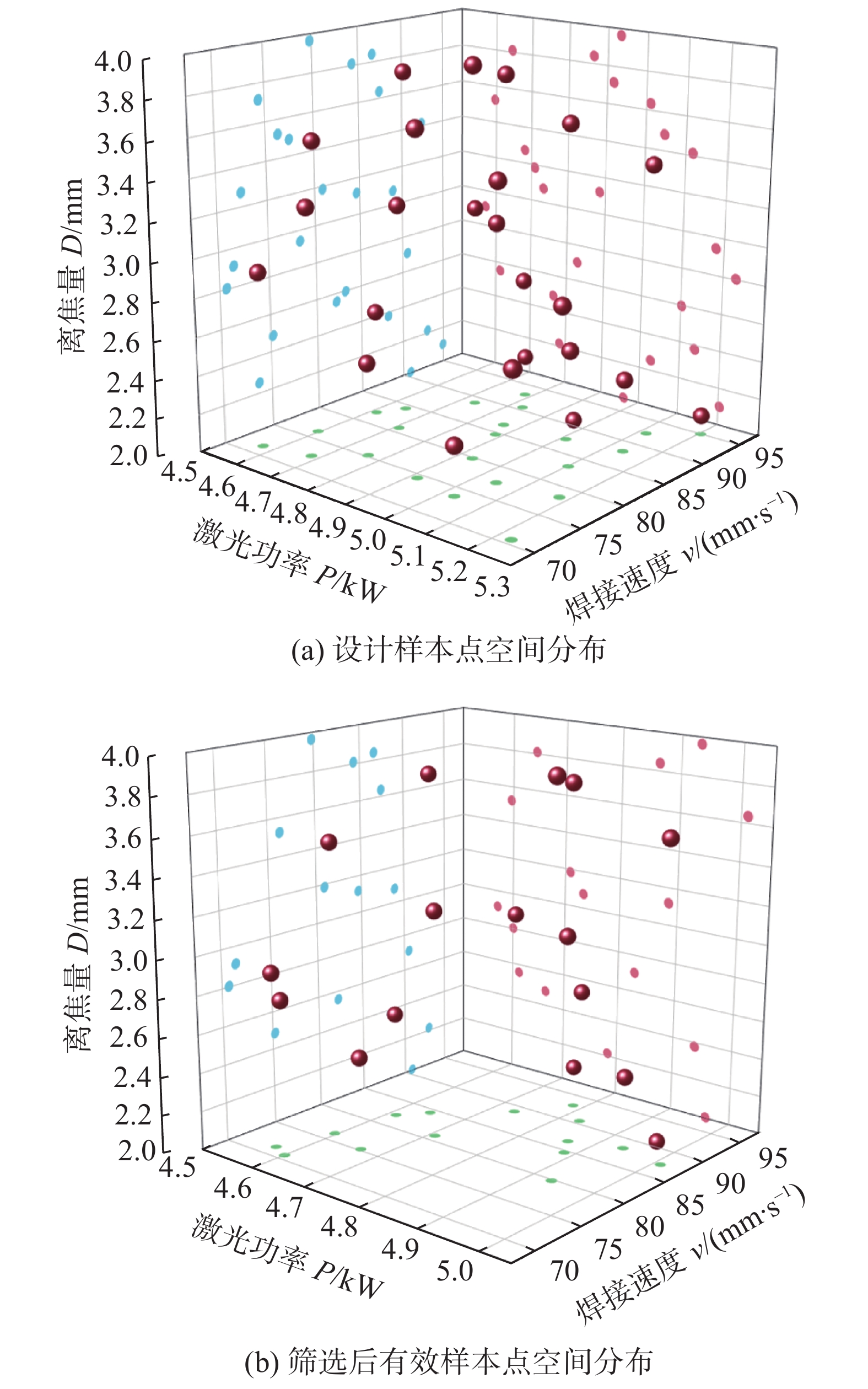

    图  16   训练样本点空间分布

    Figure  16.   Spatial distribution of training sample points. (a) spatial distribution of design sample points; (b) Spatial distribution of effective sample points after filtering

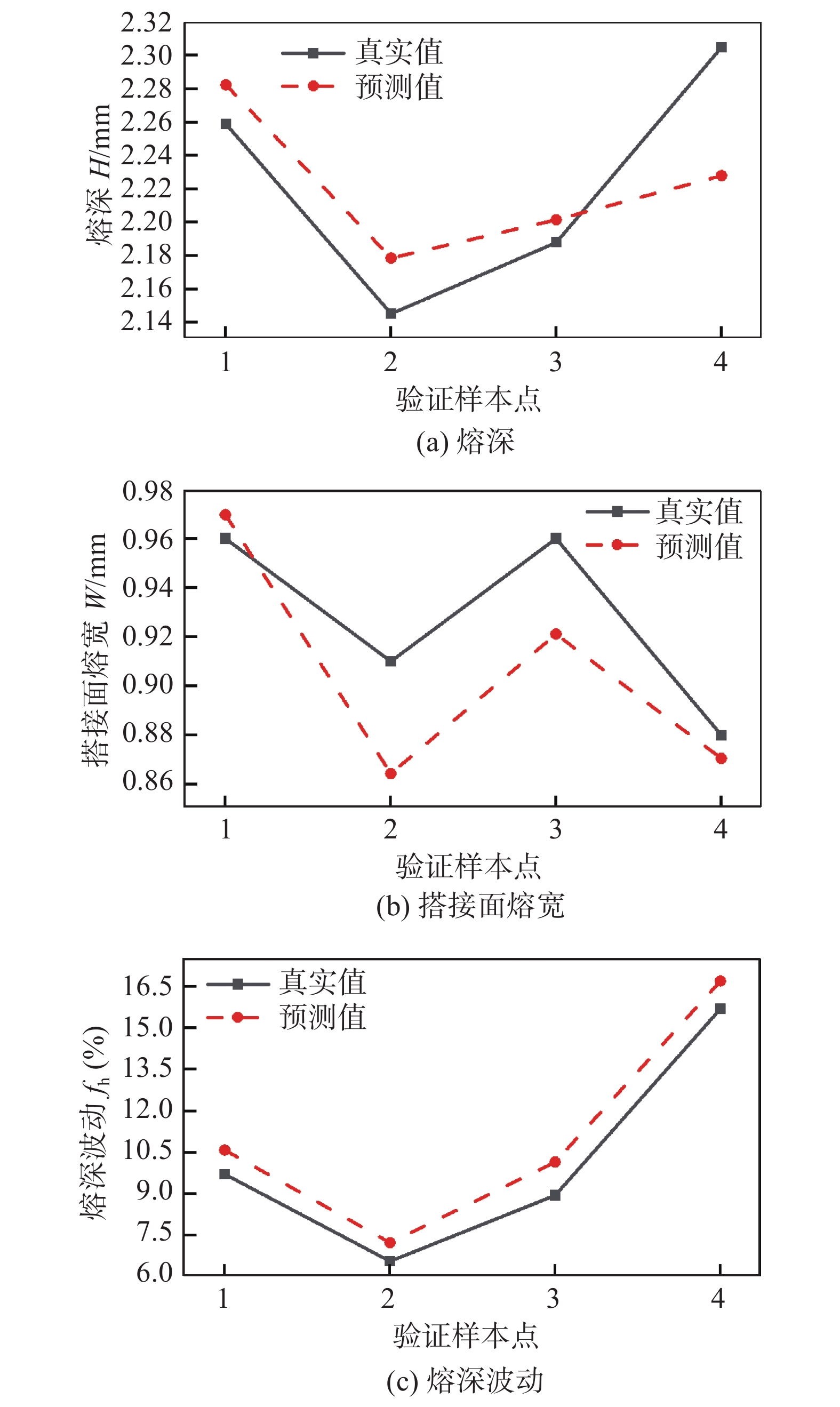

    图  17   Kriging模型的预测精度

    Figure  17.   Prediction accuracy of Kriging model. (a) depth of fusion; (b) weld width of lap joint; (c) penetration fluctuation

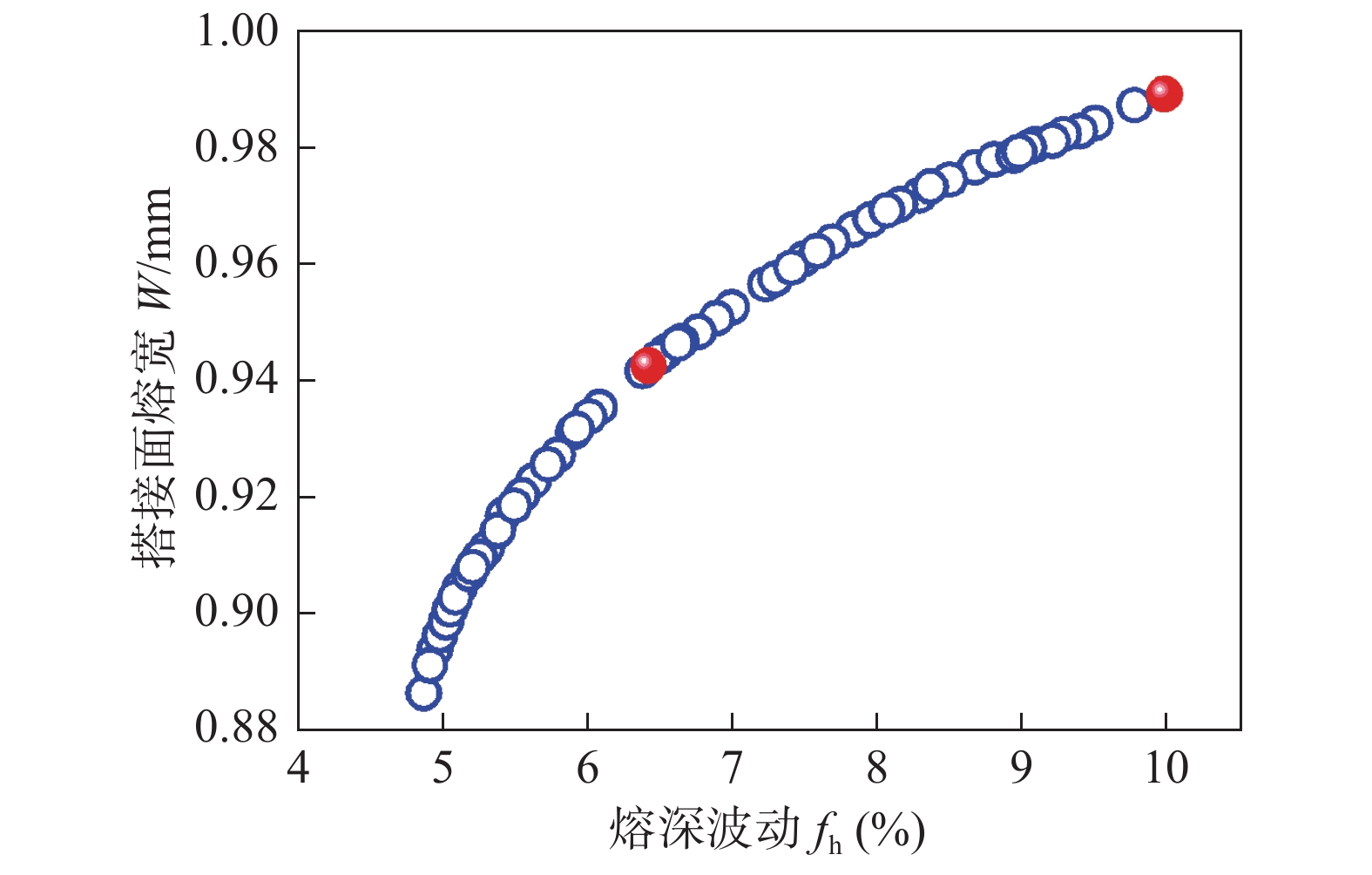

    图  18   NSGA-II求解得到的Pareto解集

    Figure  18.   Pareto set obtained by NSGA-Ⅱ

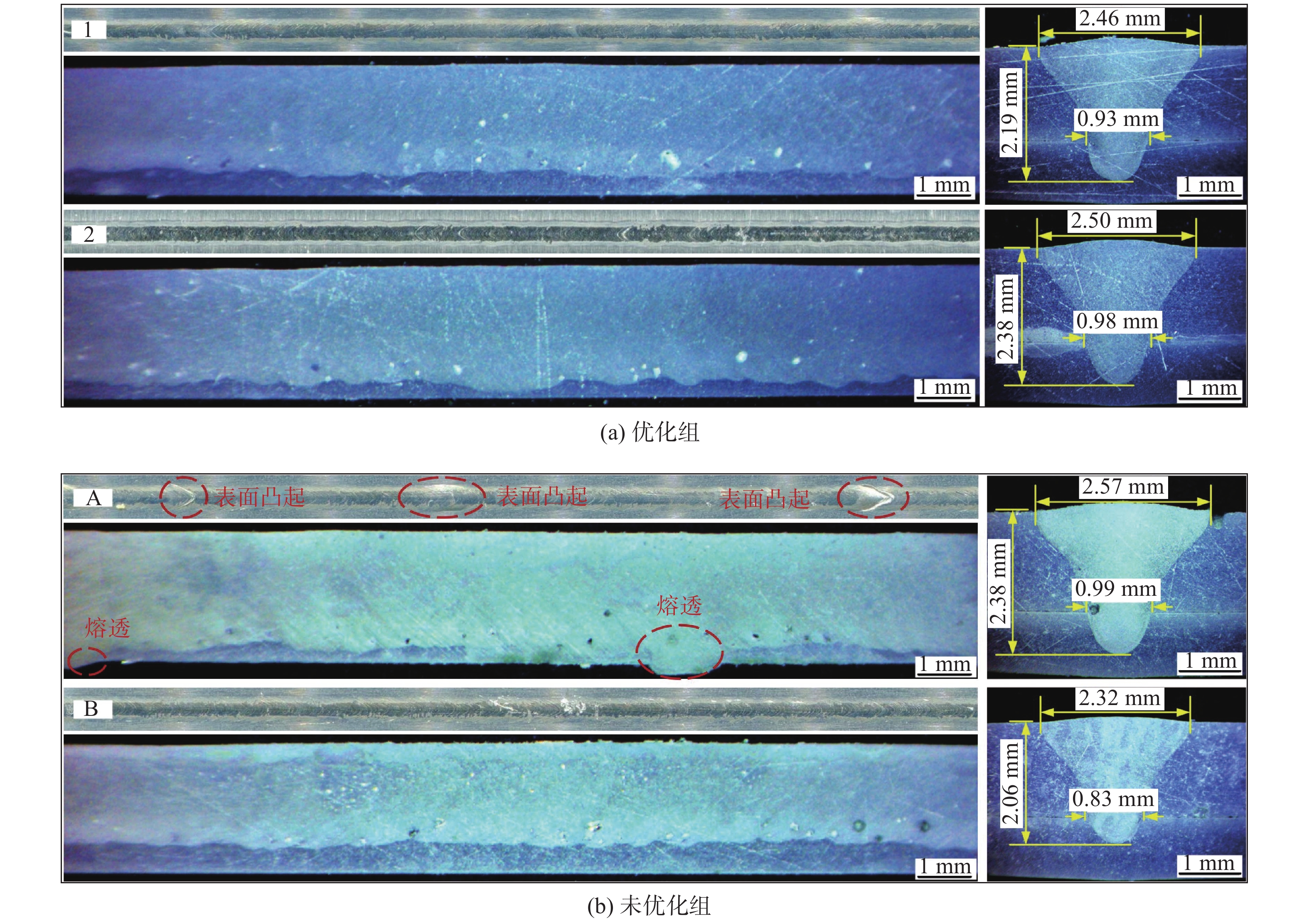

    图  19   焊缝形貌

    Figure  19.   Weld morphology. (a) after optimization; (b) before optimization

    图  20   测试试验统计结果对比

    Figure  20.   Comparison of test statistical results. (a) weld depth; (b) weld width of lap joint; (c) penetration fluctuation; (d) porasity

    表  1   1060铝合金化学成分(质量分数,%)

    Table  1   Chemical composition of 1060 aluminum alloy

    SiFeCuMnMgZnTiVAl
    0.250.350.050.030.030.050.030.05余量
    下载: 导出CSV

    表  2   焊缝形貌尺寸与特征的样本点数据

    Table  2   Sample point data of weld morphology size and characteristics

    试验序号激光功率P/W焊接速度v/(mm∙s−1)离焦量D/mm熔深H/mm熔深波动fh(%)搭接面熔宽W/mm气孔率p(%)
    14 96090.82.02.2716.830.930.37
    24 78393.02.21.969.960.770.29
    34 61282.22.62.066.300.830.25
    44 82990.52.72.1212.200.810.46
    54 56971.42.92.247.730.960.29
    64 73388.93.12.005.100.830.45
    74 88584.63.12.2710.500.930.22
    84 70980.93.22.174.990.900.13
    94 59576.33.52.138.810.900.64
    105 01087.43.62.3510.140.930.34
    114 64384.33.82.045.020.820.21
    124 86386.63.82.146.620.900.40
    134 93279.84.02.3818.520.990.56
    144 93788.22.42.389.550.930.61
    154 66475.22.52.337.180.970.37
    164 60070.72.82.2914.440.980.53
    下载: 导出CSV

    表  3   最优工艺参数组合下的相对验证结果

    Table  3   Relative error results of optimal process parameter combination

    序号激光功率P/W焊接速度v/(mm∙s−1)离焦量D/mm数值类别结果
    熔深H/mm搭接面熔宽W/mm熔深波动fh(%)
    14 55072.42.0预测值2.260.946.38
    实际值2.190.935.81
    相对误差(%)3.201.089.81
    24 58770.02.0预测值2.360.9910.00
    实际值2.380.989.28
    相对误差(%)0.841.027.76
    下载: 导出CSV
