Analysis of VPPA-MIG Hybrid Arc Coupling Mechanism Based on Spectral Diagnosis
-
摘要:

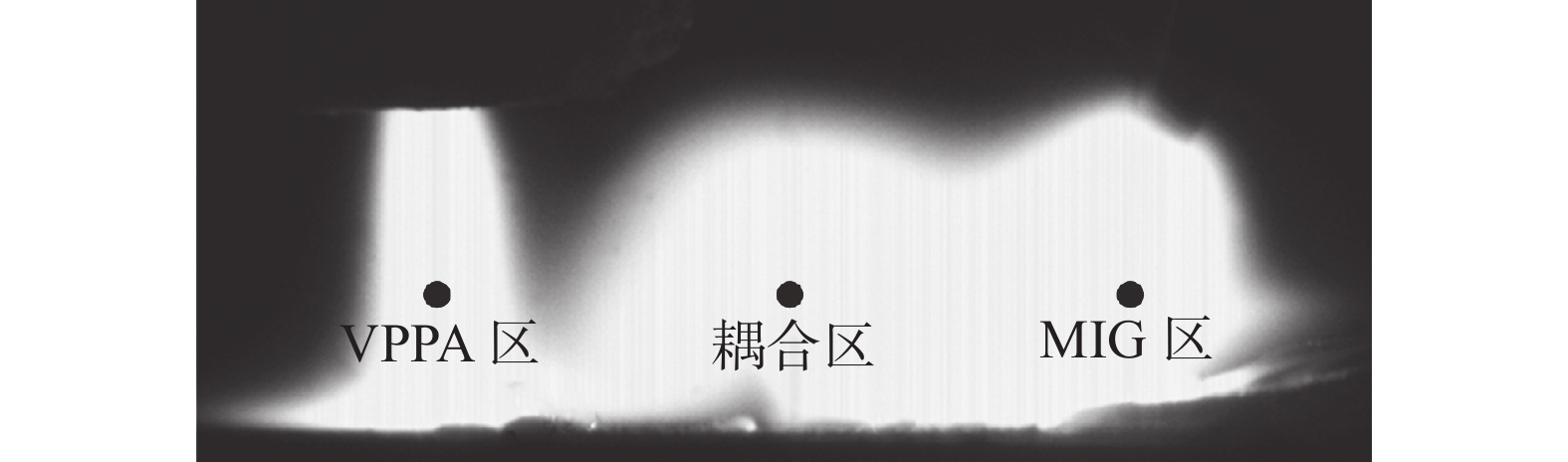

铝合金变极性等离子弧(variable polarity plasma arc，VPPA)-MIG复合焊中，VPPA焊接电流为130 A，MIG焊接电流200 A时，MIG电弧等离子体在电流基值期间偏向正极性(钨极接负)阶段的VPPA等离子体并与之相连，并未与反极性阶段(钨极接正)的VPPA等离子体产生连接，且基值阶段的MIG电弧电压在VPPA正极性时更低.为了阐明上述行为机理，对复合电弧进行了光谱诊断.基于Boltzmann 图解法和Stark展宽法计算了VPPA-MIG复合电弧位于试板上方2.5 mm处，VPPA区，耦合区及MIG区中心位置的平均温度和电子密度，证明了上述位置等离子体的平均状态处于局部热力学平衡状态.基于发射系数与等离子体温度的关系，利用Ar 794.8 nm窄带滤波结合高速摄像的方法，发现VPPA在反极性期间的高温区面积大于其在正极性期间的高温区面积.而且VPPA中的Al 396.1 nm谱线在反极性期间，辐射强度更高，范围更广.由此证明了复合焊中基值阶段的MIG电弧电压的降低，主要来自于阴极压降而非弧柱压降.
-
关键词:
- VPPA-MIG复合焊接 /
- 光谱诊断 /
- 局部热力学平衡状态 /
- 电弧耦合机理
Abstract:In the VPPA ( variable polarity plasma arc ) -MIG hybrid welding of aluminum alloy, when the welding current of VPPA is 130 A and the MIG welding current is 200 A, the MIG arc plasma is biased towards and connected with the VPPA plasma in the positive ( tungsten electrode is negative ) stage during the current base period, and does not connect with the VPPA plasma in the reverse polarity stage ( tungsten electrode is positive ), and the MIG arc voltage in the base stage is lower when the VPPA is positive. In order to clarify the above behavior mechanism, the hybrid arc was diagnosed by spectroscopy. Based on the Boltzmann diagram method and Stark broadening method, the average temperature and electron density of the VPPA-MIG hybrid arc at 2.5 mm above the test plate, the VPPA region, the coupling region, and the center of the MIG region are calculated. It is proved that the average state of the plasma at the above position is in a local thermodynamic equilibrium state. Based on the relationship between the emission coefficient and the plasma temperature, it is found that the high-temperature area of VPPA during the negative polarity period is larger than that during the positive polarity period by using Ar 794.8 nm narrow-band filtering combined with a high-speed camera. Moreover, the Al 396.1 nm spectral line in VPPA has higher radiation intensity and wider range during the reverse polarity period. It is proved that the decrease of MIG arc voltage in the base stage of hybrid welding mainly comes from cathode voltage drop rather than arc column voltage drop.
-
0. 序言
聚丙烯 (Polypropylene，PP)无纺布作为工业生产的重要原材料，封合方法主要有焊接法和胶粘法，前者属于无介质封合法，后者属于有介质封合法[1]. 因为PP无纺布表面时常难以粘合到其他表面上，且具有热塑性，所以焊接法与胶粘法相比，更适用于无纺布封合[2]. 然而，常见的用于热塑性塑料连接的焊接方式稳定性差、精度要求较高且无法保证其加工效率，难以达到流水线作业要求[3]. 超声波焊接与其他焊接技术相比，无烟无尘，且焊缝干净无阻塞，焊接成形时间为0.1 ~ 1.0s，易于自动化生产，可以较好的达到流水线作业要求[4-5]. 因此，在封合PP无纺布时采用超声焊接法不仅能提高加工的经济性，也可以提高产品质量.
封合时的焊接功率和焊接时间等超声焊接参数，对接头的性能有较大的影响[6]. 为了获得更好的非金属热塑性材料连接质量，学者主要将研究重点聚焦于优化超声焊接成形，KALYAN等人[7]通过创新涂层工艺和参数优化，提高接头强度和可靠性. DOBROTA等人[8]通过设计测试装置和分析材料特性，优化焊接参数以提高PBT-GF30和e-PTFE两种材料的焊接接头强度. KOTHURU等人[9]设计了一种矩形超声波声极，通过理论和数值分析优化其结构，以在特定工作频率下获得最大焊接长度和均匀振幅，从而提高了超声波焊接在长度和厚度方面的能力. CHEN等人[10]基于有限元模拟研究声极尖端几何形状对铜铝超声波焊接过程的影响，特别是对焊接变量和接头成形的作用机制的影响. 众多学者虽然在成形质量预测和焊接热机理方面做了大量工作，但是对不同焊接过程中焊头的优化与固定缺乏针对性的研究. 在流水线作业中，即使合适的焊接参数，也经常受到不合理的焊头尺寸限制导致效率不佳，对于改进措施还缺乏系统的评估和验证方案.
参数化处理的优化方法，分为传统数值解法和现代启发式解法. 传统数值解法的缺点是易收敛到局部最优解[11]. 现代启发式解法包括差分进化算法、粒子群算法和遗传算法等，并且可以收敛到全局最优解[12]. 多目标优化算法近年来已被广泛研究并在工业领域获得广泛应用. 多目标优化问题因几个目标函数的最优解之间存在冲突，而可由解的支配关系来找出一组不受其他解支配的最优解集，称为Pareto最优解集[13]. MOPSO算法在多目标优化问题中被广为使用，其收敛速度快，种群多样性高[14].
文中提出了一种面向生产线超声波焊接焊头尺寸的评估与优化方案. 以焊头的纵向最大振幅为评估指标，对焊头长槽尺寸的位置和形状进行模拟分析与参数优化. 以现有的超声焊头为基础，建立了焊头尺寸与性能的关系模型，基于关系模型通过MOPSO算法优化焊头尺寸，基于优化成果设计了新的焊头固定工具.
1. 长槽尺寸与焊头性能的关系模型
1.1 焊头参数化与模型训练
超声焊接系统结构， 如图1所示. 一般超声焊接工作台结构，焊头、变幅杆和换能器是最主要的部分. 系统的PP无纺布焊接示意图工艺过程，如图2所示. 主要对PP无纺布的边缘进行封合处理. 焊头参数化模型，如图3所示. 为得到大量训练样本，将图3中焊头长槽尺寸进行参数化处理，两槽的中心距为D，槽长为L，槽中心与上表面的距离为A和长槽的半径为R. 各组参数，如表1所示. 将所有的尺寸排列组合，共存在360组模型，上述尺寸设定为输入样本R=[A, L, R, D]. 随机组的有限元计算值，如图4所示. 由于只对焊头进行了参数化，于是将变幅杆与换能器进行手动网格划分，将焊头自动进行网格划分，以六面体单元为主. 变幅杆和焊头的材料为TC4(Ti-6Al-4V)，泊松比为0.33，密度为
4508 kg/m3，弹性模量为116.97 GPa.表 1 参数取值Table 1. Parameter values槽中心与上表面距离
A/mm槽长
L/mm长槽半径
R/mm两槽中心距
D/mm61.5，63.5，65.5，
67.5，69.573，76，79，
82，884，5，6 23.0，25.5，
28.0，30.5各尺寸模型下的焊头纵向最大振幅、横向最大振幅、竖向最大振幅和最大应力$ {\sigma }_{\max} $为输出样本S=[γ1, γ2, γ3, σmax]. 对各组模型进行谐响应计算，得到的样本R$ _{ } $和S，平衡方程为
$$ \left\{\begin{array}{l}M\ddot{\mu}+C\dot{\mu}+K\mu=F \\ \mu=\left\{\mu_{\max}\mathit{\mathit{\mathit{\mathrm{e}}}}^{\mathrm{i}\varphi}\right\}\mathrm{e}^{\mathrm{i}\Omega t}\end{array}\right. $$ (1) 式中： M为质量矩阵；C为阻尼矩阵；K为刚度矩阵；μ为广义位移；F为外部载荷；$ {\mu }_{\max} $为各节点的振幅；i为单位复数；$\varphi $为位移相位偏移；Ω为外部强迫振动圆频率，取2πf；t为时间.
由于阻尼的存在，各节点的相位可能不同，各个节点的位移响应，如式(1)所示. 根据样本可知，网络的输入层神经元数Ni与输出层数神经元数N0均为4. 经过多次试验，将隐含层层数设置为3，每层神经元个数N1，N2和N3设置为18，12和8时得到的模型预测精度和泛化能力都较好. 为了得到精准的预测模型，要确定网络的结构和神经元的激励函数，最后确定训练方法和各项训练参数[15]. 选取logsig函数为各隐含层的激励函数，选取Purelin函数为输出层激励函数，即
$$ \left\{\begin{gathered}{{{{\boldsymbol{a}}}}_{{{\bf{h}}}}}=\frac{1}{1+\mathrm{e}{{{{^{-{{{{\boldsymbol{Z}}}}}_{{{\bf{h}}}}}}\mathrm{ }}}}} \\ \boldsymbol{y}=\boldsymbol{Z}_{\text{o}} \\ \end{gathered}\right. $$ (2) 式中：ah为隐含层输出向量；Zh为隐含层净输入向量；y为网络输出向量；Zo为输出层净输入向量.
采用均方误差函数作为网络的误差计算方法，训练算法选择Levenberg-Marquardt反向传播算法，即
$$ ({{\boldsymbol{J}}^{\mathrm{T}}} {\boldsymbol{J}}+{\boldsymbol{\lambda}}{\boldsymbol{I}}){{{\boldsymbol{h}_{{\mathrm{\boldsymbol{LM}}}}}}}= {{\boldsymbol{J}}^{\mathrm{T}}}[\widehat {{y_{{i_1}}}} - f({a_{\mathrm{n}}})] $$ (3) 其中，I表示单位矩阵；λ为阻尼因子；J为雅可比矩阵；${{y_{{i_1}}}} $为网络对第i1个样本的输出；an为神经网络预测输出；hLM为参数更新向量.
行训练前，需要将输入与输出样本分别进行归一化处理，避免R与S之间的数量级差异而导致网络训练的失败. 参考文献[16]将各项参数与样本代入进行训练，训练完成后得到了能较好反应超声焊头动态性能的18-12-8 BP神经网络模型.
1.2 网络训练结果与精准度验证
为了验证训练后的网络是否出现未收敛或者过拟合等问题，另外创建15组随机数据. 随机组的长槽尺寸，如表2所示. 分别进行网络预测和有限元计算，并对比两者的结果，随机组的网络预测值，如表3所示. 将导入表2中随机组尺寸，创建对应的有限元模型，进行谐响应计算后，得到的随机组的有限元计算值，如表4所示. 可以看出两表数据的差距不大，分析15组数据的输出值，得到随机组的网络预测误差，如表5所示. 由表5可知，模型对竖向最大振幅预测最精准，误差在0.04% ~ 1.43%；其次是对纵向最大振幅的预测，误差在0.02% ~ 2.58%；对横向最大振幅的预测误差在0.32% ~ 3.66%之间；而对于最大应力的预测效果最差，最大误差为7.02%，考虑到各项参数的预测误差均不超过10%，说明此次网络的训练效果较好，预测结果基本正确反应了真实情况.
表 2 随机组的长槽尺寸Table 2. Long slot dimensions of the random group序号 槽中心与上
表面的距离
A/mm槽长
L/mm长槽半径
R/mm两槽中心距
D/mm1 66 86 4.5 24 2 63 86 4.5 24 3 68 80 5.5 24 4 66 80 4.5 30 5 66 74 5.5 24 6 63 80 4.5 27 7 68 74 4.5 30 8 63 74 5.5 30 9 68 74 4.5 27 10 66 74 5.5 27 11 66 80 5.5 27 12 63 80 5.5 27 13 63 74 4.5 27 14 68 86 5.5 24 15 66 74 4.5 27 表 3 随机组的网络预测值Table 3. Network predicted values for the random group序号 纵向最大振幅
γ1/μm横向最大振幅
γ2/μm竖向最大振幅
γ3/μm最大应力
σmax/MPa1 28.023 9.283 9.382 191.484 2 31.693 10.236 9.374 299.783 3 24.148 9.065 9.290 163.958 4 27.841 10.194 9.250 234.061 5 21.709 9.079 9.223 130.978 6 28.469 10.547 9.341 236.185 7 23.698 9.534 9.186 153.762 8 26.341 11.467 9.148 270.740 9 22.617 9.061 9.225 128.564 10 22.980 9.281 9.211 162.817 11 27.225 9.561 9.351 248.449 12 30.390 10.863 9.363 399.301 13 24.691 10.305 9.123 156.849 14 28.080 9.196 9.302 224.794 15 23.128 9.484 9.155 129.676 表 4 随机组的有限元计算值Table 4. Finite element calculation values for the random group序号 纵向最大振幅
γ1/μm横向最大振幅
γ2/μm竖向最大振幅
γ3/μm最大应力
σmax/MPa1 28.766 9.234 9.250 205.940 2 31.700 10.269 9.275 308.216 3 23.990 9.227 9.238 159.446 4 28.071 10.161 9.277 235.685 5 21.474 9.179 9.207 135.813 6 28.576 10.685 9.282 231.679 7 23.957 9.233 9.209 147.905 8 26.407 11.390 9.271 271.043 9 22.892 9.161 9.182 124.156 10 22.831 9.218 9.237 164.459 11 27.059 9.285 9.301 247.955 12 30.423 11.046 9.321 395.756 13 24.818 10.450 9.137 153.166 14 27.850 9.287 9.298 221.264 15 23.475 9.149 9.168 134.199 表 5 随机组的网络预测误差Table 5. Prediction error of the network for the random group序号 纵向最大
振幅误差
ε₁(%)横向最大
振幅误差
ε2(%)竖向最大
振幅误差
ε3(%)最大应力
误差
ε4(%)1 2.58 0.53 1.43 7.02 2 0.02 0.32 1.07 2.74 3 0.66 1.76 0.56 2.83 4 0.82 0.32 0.29 0.69 5 1.09 1.09 0.17 3.56 6 0.37 1.29 0.64 1.94 7 1.08 3.26 0.25 3.96 8 0.25 0.68 1.33 0.11 9 1.20 1.09 0.47 3.55 10 0.65 0.68 0.28 1.00 11 0.61 2.97 0.54 0.20 12 0.11 1.66 0.45 0.90 13 0.51 1.39 0.15 2.40 14 0.83 0.98 0.04 1.60 15 1.48 3.66 0.14 3.37 经过神经网络的搭建与训练，建立了焊头长槽尺寸对焊头动态性能的关系模型. 根据表4可知，纵向最大振幅和最大应力的变化范围分别为21.474 ~ 31.700 μm和124.156 ~ 395.756 MPa，长槽尺寸的变化对纵向最大振幅γ1与最大应力σmax的影响很大. 考虑到横向最大振幅γ2的变化范围为9.149 ~ 11.39 μm，竖向最大振幅γ3的变化范围仅为9.137 ~ 9.321 μm，相差值仅为微米级，所以长槽尺寸改变对横向最大振幅与竖向最大振幅的影响很小. 因此设计合适的长槽尺寸可以增大焊接面的振动幅度，而随着焊头振动幅值的增加，焊头的最大应力也在急剧增加，第1组参数和2组参数相比，焊头纵向最大振幅增加了2.934 μm，但最大应力却增加了102.276 MPa. 考虑到在高频振动条件下，应力的增加可能会导致疲劳寿命的下降. 因此长槽尺寸的选择要综合多方面的内容进行考虑，下面将根据多个目标对长槽尺寸进行优选.
2. 基于多目标算法优化长槽尺寸
2.1 优化算法改进与优化模型建立
粒子群算法具有简单、快速、稳定和易于收敛的特点，是一种常见的智能优化算法. 粒子群算法的粒子速度和位置迭代为
$$ \left\{ \begin{gathered} v_{i_2}^{k + 1} = wv_{i_2}^k + {c_1}{r_1}\left( {p_{i_2pb}^k - x_{i_2}^k} \right) + {c_2}{r_2}\left( {p_{gb}^k - x_{i_2}^k} \right) \\ x_{i_2}^{k + 1} = x_{i_2}^k + v_{i_2}^{k + 1} \\ \end{gathered} \right. $$ (4) 式中：$ {v}_{i_2}^{k} $为粒子${i_2} $在第$ k $迭代步时的速度； $ w $为惯性权重；$ {c}_{1} $为自身学习因子；$ {c}_{2} $为群体学习因子； $ {p}_{i_2pb}^{k} $为粒子$ {i_2} $在第$ k $迭代步时的个体引导粒子；$ {p}_{gb}^{k} $为粒子群体在第$ k $迭代步的全局引导粒子； $ {r}_{1} $和$ {r}_{2} $为0 ~ 1的随机数；$ {x}_{i_2}^{k} $为粒子i2在第k迭代步时的位置.
MOPSO算法得到的解与单目标得到的解相比，一般不唯一，因此引入了一个外部精英解集，它存储着当前代数的优秀粒子，将每个迭代步中的优秀粒子加入到精英解集中并将其中的劣解淘汰从而进行解的更替. 由于在每个迭代步中，精英解集更新完成后将进行全局引导粒子的更新，根据最小角度方法，在向量空间中，所有粒子都将把与其所成角度最小的优秀粒子作为全局引导粒子[17]，最小角度方法为
$$ \varphi_{i_2}=\mathrm{min}(\text{arccos}(\boldsymbol{Z}\boldsymbol{_{i\mathbf{_{\mathrm{\mathbf{2}}}}}}*\boldsymbol{Z}_{\boldsymbol{j}}/(|\left|\boldsymbol{Z}_{\boldsymbol{i}_{\mathbf{2}}} \right\| *|\left|\boldsymbol{Z}\boldsymbol{_j} \right\| ))) $$ (5) 式中：$ \boldsymbol{Z}\boldsymbol{\mathit{_{\boldsymbol{i}}}}\mathbf{_{_2}} $为粒子适应度值生成的向量；$ \boldsymbol{Z}\boldsymbol{_j} $为外部精英解集中粒子适应度值生成的向量，j取1，2，3···W；W为精英解集中的粒子数量.
将长槽尺寸与焊接性能的关系模型与多目标寻优算法结合起来对焊头尺寸进行选优，将算法得到的数值代入网络得到预测结果，根据预测结果决定粒子的路径. 经过不断迭代，外部精英解集中的粒子成为当前问题的Pareto最优解[18]. 综上所述，模型的输入输出量均为4，因此多目标算法设置$ p\mathrm{_{dim}} $为4，$ F_{\mathrm{dim}} $也为4. 设计变量选为4个参数化尺寸($ {\gamma }_{1} $，$ {\gamma }_{2} $，$ {\gamma }_{3}\mathrm{、}{\sigma }_{\max} $)，适应度函数选为网络预测输出，其优化模型为
$$ \left\{ {\begin{array}{*{20}{l}} \begin{gathered} F({\boldsymbol{y}}) = [{\gamma _1}({\boldsymbol{y}}),{\gamma _2}({\boldsymbol{y}}),{\gamma _3}({\boldsymbol{y}}), {\sigma _{\max }}({\boldsymbol{y}})] \\ H = [\max ({\gamma _1}({\boldsymbol{y}})),\min ({\gamma _2}({\boldsymbol{y}}))\min ({\gamma _3}({\boldsymbol{y}})),\min ({\sigma _{\max }}({\boldsymbol{y}}))] \\ \end{gathered} \end{array}} \right. $$ (6) 式中：$ \boldsymbol{y}=[A,L,R,D]\mathrm{^T} $，优化目标为焊接面的振幅尽可能大，同时其他面的振幅和焊头应力尽可能小.
2.2 优化选型结果
通过MOPSO算法，结合前文所建立的焊头性能模型，得到了15组数据，优选值如表6所示. 经过表6优化后的$ {\gamma }_{1} $可以达到31 μm左右，相比于原机构有了较大提升；表中的$ {\gamma }_{2} $和$ {\gamma }_{3} $的数值差距都不大，说明在经过开槽处理后的大尺寸焊头能够较好的将振动解耦；对于$ {\sigma }_{\max} $来说数值变化范围较广，在考虑时应当选择较小应力表现的数据. 结合以上分析，选取表6第3组数据作为优化后的模型，即[A, L, R, D] = [65.355, 87.646, 4.091, 24.268]，以下对优化效果进行验证.
表 6 优选值Table 6. Optimal values序号 槽中心与上表面的距离
A/ mm槽长
L/ mm长槽的半径
R/ mm两槽的中心距
D/ mm纵向最大振幅
$ {\gamma }_{1} $/ μm横向最大振幅
$ {\gamma }_{2} $/ μm竖向最大振幅
$ {\gamma }_{3} $/ μm最大应力
$ {\sigma }_{\max} $/ MPa1 63.721 85.759 4.815 23.902 30.957 9.939 9.371 307.441 2 67.568 87.128 4.164 29.636 30.655 9.703 9.408 260.371 3 65.355 87.646 4.091 24.268 30.154 9.474 9.405 198.244 4 62.239 77.542 5.233 30.334 30.088 12.529 9.210 412.880 5 63.051 81.099 4.596 27.937 30.055 10.975 9.376 289.682 6 63.723 85.865 4.063 23.518 29.690 9.686 9.377 211.015 7 63.344 82.905 4.000 24.359 28.735 9.935 9.349 189.654 8 68.901 86.259 5.996 25.514 28.648 9.248 9.276 270.912 9 68.794 87.252 4.962 26.076 28.567 9.235 9.333 217.682 10 67.847 86.660 4.378 26.720 28.563 9.241 9.365 184.226 11 62.479 77.383 4.250 29.110 28.539 11.973 9.091 210.101 12 67.551 87.728 4.066 24.164 28.343 9.116 9.356 164.991 13 69.345 82.223 4.171 23.386 25.259 9.007 9.405 116.051 14 63.463 78.738 4.725 23.442 25.207 9.493 9.310 167.586 15 66.985 78.774 4.176 25.927 25.125 9.254 9.378 134.279 2.3 优化前后动态性能分析
为更好的验证优化效果， 提高计算精度，将整个系统使用Hypermesh软件重新划分为六面体二次单元，各个部分的单元进行共节点处理，高精度有限元网格模型，如图4所示. 变幅杆和焊头采用钛合金材料TC4(Ti-6Al-4V)，在未优化前陶瓷片处施加10 μm的纵向位移载荷，频率设置为20 kHz. 根据上述优选值将三维模型进行更新，并对优化前后的模型分别进行谐响应分析. 优化后焊头的振动性能，如图5所示. 图5(a)和图5(b)中焊接面上的纵向振幅分布不均匀，这是大尺寸长条形超声焊头的一大特点. 而优化前的纵向最大振幅分别处于焊头的左右尖端处，且只有23 μm左右，振幅太小，难以满足焊接的性能需要. 优化长槽尺寸后，焊头两侧的最大振幅均达到了30 μm以上，相比原焊头的纵向最大振幅提高了约30.43%.
![]()
图 5 优化后焊头的振动性能Figure 5. Vibration performance of the optimized ultrasonic welding head. (a) maximum longitudinal amplitude before optimization; (b) maximum Longitudinal amplitude after optimization; (c) resonant stress before optimization; (d) resonant stress after optimization图5(c)和图5(d)分别为焊头优化前后的谐振应力，由于采用了较密的网格，谐振应力数值相比原网络预测值低，但两者相差不大于5%. 焊头优化前后的谐振应力主要集中于焊头两侧的凹槽内，优化后的焊头应力相比优化前提高了约72.3%，不超过180 MPa. 结合焊头材料TC4的疲劳性能可知，优化后的焊头应力仍然远低于TC4最大等效交变应力315.02 MPa，远低于焊头材料的承受范围. 疲劳寿命达到了107次，可认为疲劳寿命为无限次.
3. 焊头固定方式
变幅杆和焊头是最常见的超声焊接固定位置，原机构的固定方式为变幅杆上固定. 原机构固定方式，如图6所示. 焊头原有固定方式位于变幅杆上，隔振性能较差，导致螺栓经常发生松动. 针对上述问题，文中在优化后的焊头处重新设计一套支撑系统. 固定后，振动从焊头经支撑工具导入固定机架，为减少能量流失与机架受到的振动冲击，支撑工具的位置需要放在焊头表面振动较小的位置上. 焊头侧面振动情况，如图7所示. 图7(a)为优化后的焊头侧面变形. 侧面总体变形振幅值存在两个较低点分别为距F1点距离为8.46 mm处和距F1点距离为66.67 mm处，如图7(b)所示.
![]()
图 7 焊头侧面振动情况Figure 7. Lateral vibration condition of the welding head.(a)lateral overall deformation amplitude;(b) lateral longitudinal deformation amplitude支撑工具放置位置，如图8所示. 安装位置需尽量远离焊接面，因此第1个安装点K1的距离为66.67 mm，其总变形振幅为1.09 μm；由纵向变形振幅可知第2个安装点K2的位置为59.70 mm，纵向变形振幅为0.99 μm. 支撑工具的单元模型分别加到焊头的K1点与K2点，支撑工具对焊接系统的振动性能影响、支撑工具振动特性和支撑工具“固定”面的支反力幅值对K1点和K2点方案进行评估.
K1点和K2点安装支撑工具对比，如图9所示. K1点和K2点支撑工具始终安装于焊头振幅最小处. 在两处加入支撑工具后，焊头的纵向变形振幅最大值仅相差0.467 μm; 焊头的总体变形振幅最大值仅相差0.478 μm，且最大振幅均处于焊头的焊接面上，约为31 μm. 而焊头的振幅分布几乎没有改变，因此在两点处安装支撑工具对焊接系统的性能几乎无影响. 而K1点和K2点支撑工具的应力分别为19.738 MPa和36.834 MPa；最大振幅分别为1.504 μm和3.030 μm. K2点相比于K1点应力提高了86.615%，而最大振幅仅提高了115.812%，在K1点安装支撑工具是更好的选择. 配合支撑底座，焊头固定装配，如图10所示. 支撑工具通过压板固定于支撑底座上，与焊头相接，支撑焊头完成焊接工作. 通过定位焊头上方低振幅区域安装固定装置，显著抑制了振动能量经支撑结构向机架的传导，有效提升了焊接系统能量利用率及设备运行稳定性.
![]()
图 9 K1点和K2点安装支撑工具对比Figure 9. Comparison of the installation positions of support tools at points K1 and K2. (a) overall deformation amplitude; (b) longitudinal deformation amplitude4. 结论
(1)原焊接系统动态性能分析的结果表明原焊头的振幅较小，焊接性能较差.为此将长槽尺寸进行参数化后，以分析结果训练BP算法，建立了18-12-8的BP超声焊头动态性能模型，显著减少了后续优化分析时的工作量；
(2)通过MOPSO算法结合已经建立的动态性能模型，根据Pareto解集，得到了最优的焊头尺寸参数，通过对比优化前后的焊头动态性能，验证优化方案的可行性，焊头优化后[A, L, R, D]为[65.355, 87.646, 4.091, 24.268]时，最大振幅提高了30.43%.
(3)根据焊头动态性能分析结果，设计了新的焊头固定方案，该方案刚度较高，提高了隔振性能，减少了能量损失，对焊接系统的动态性能影响小于老式固定方案.
-
![]()

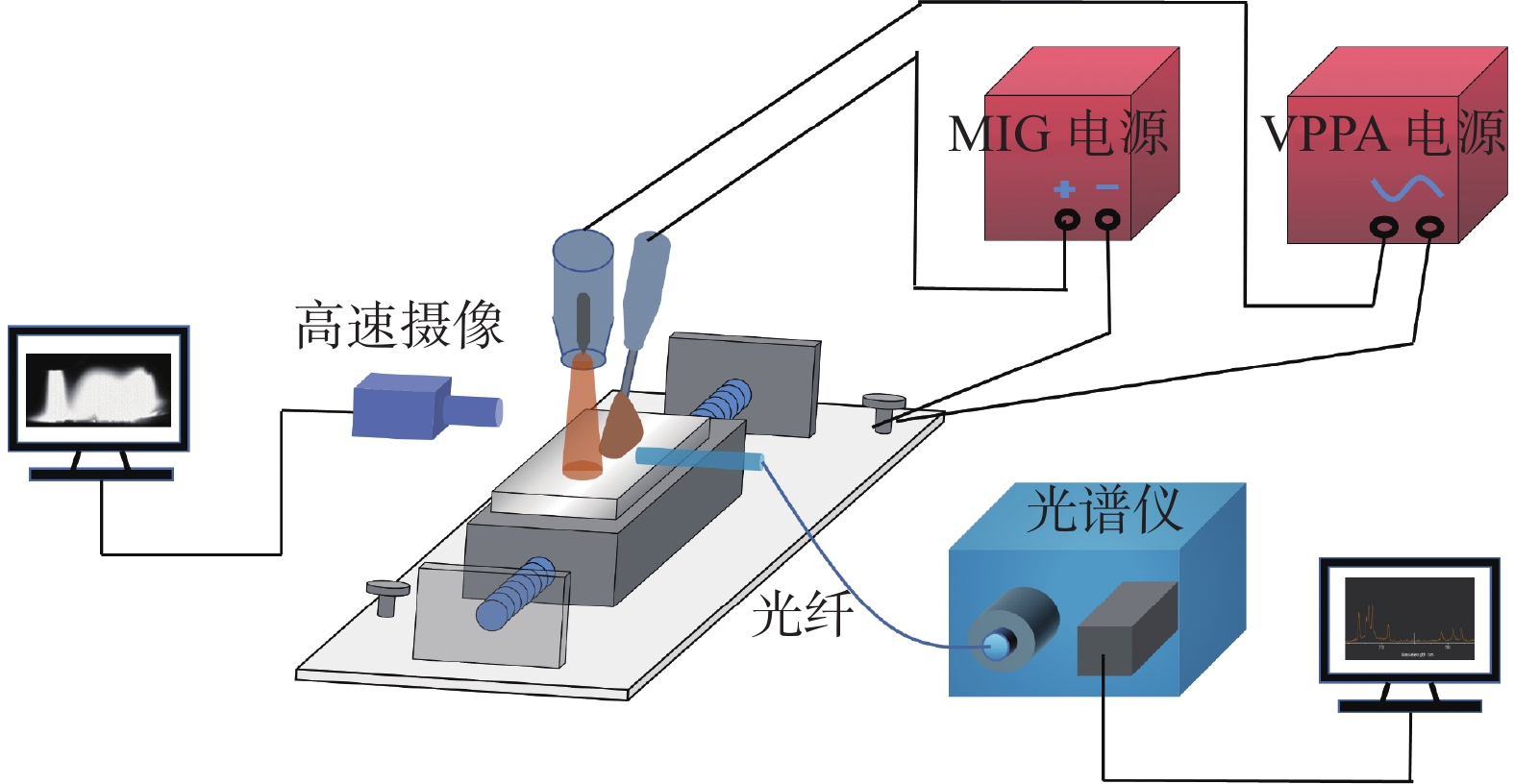

图 1 VPPA-MIG复合焊接及电弧信息采集系统
Figure 1. Information acquisition system of VPPA-MIG hybrid arc
![]()

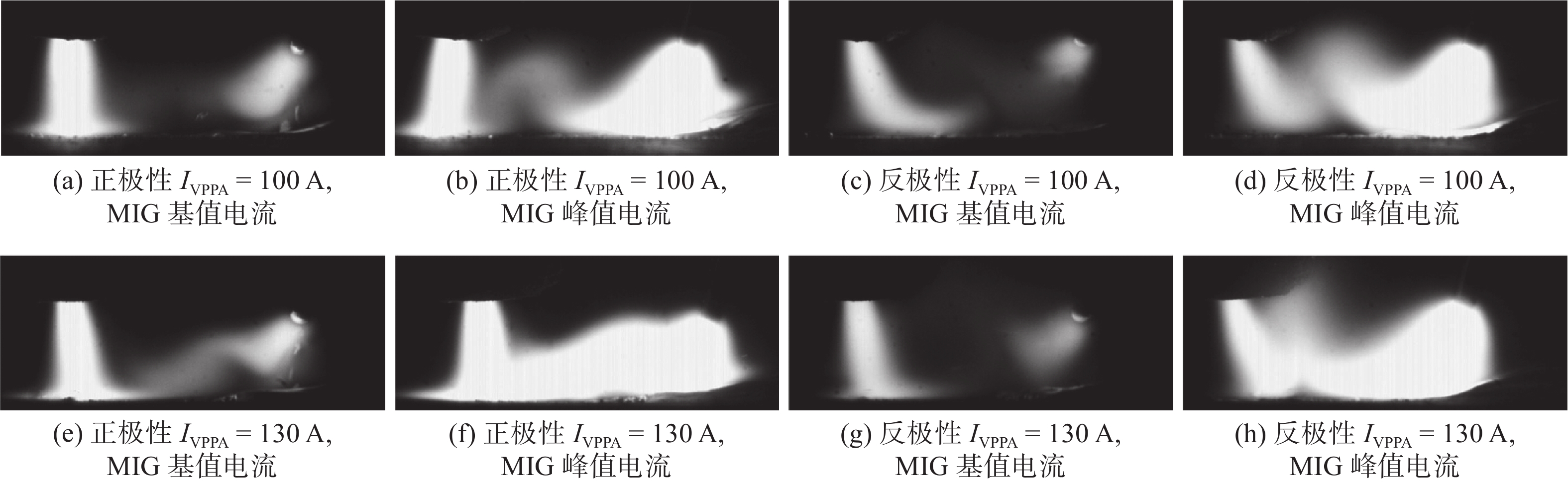

图 2 不同焊接电流时复合电弧形态
Figure 2. Arc morphology of hybrid welding under different welding currents. (a) positive polarity IVPPA = 100 A, MIG base current; (b) positive polarityIVPPA = 100 A, MIG peak current; (c) reverse polarity IVPPA = 100 A, MIG base current; (d) reverse polarity IVPPA = 100 A, MIG peak current; (e) positive polarity IVPPA = 130 A, MIG base current; (f) positive polarity IVPPA = 130 A, MIG peak current; (g) reverse polarity IVPPA = 130 A, MIG base current; (h) reverse polarity IVPPA = 130 A, MIG peak current
![]()

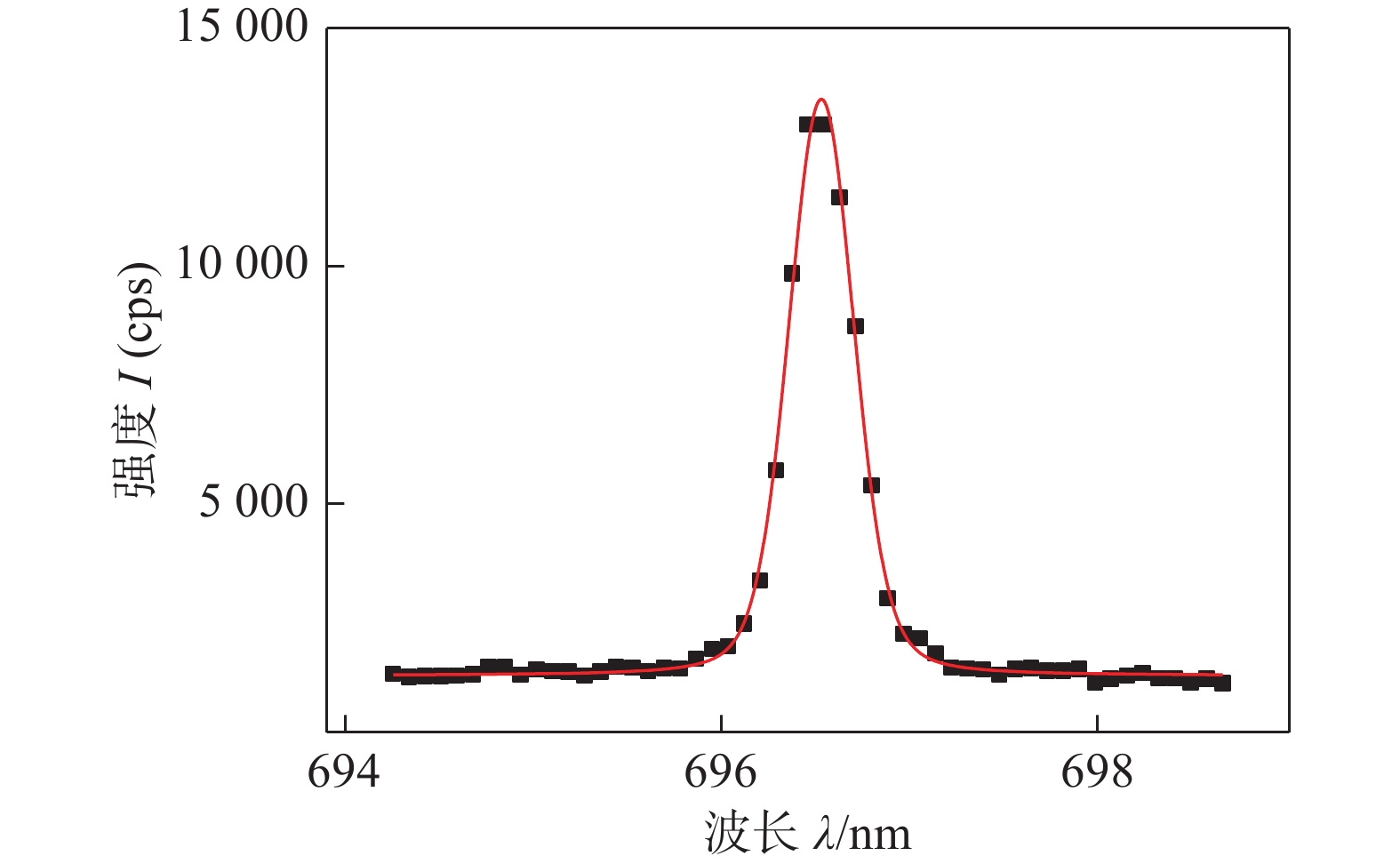

图 6 Ar I 696.54 nm 特征谱线Voigt函数拟合结果
Figure 6. Fitting result for the peak Ar I 696.54 nm with a Voigt-line shape
![]()

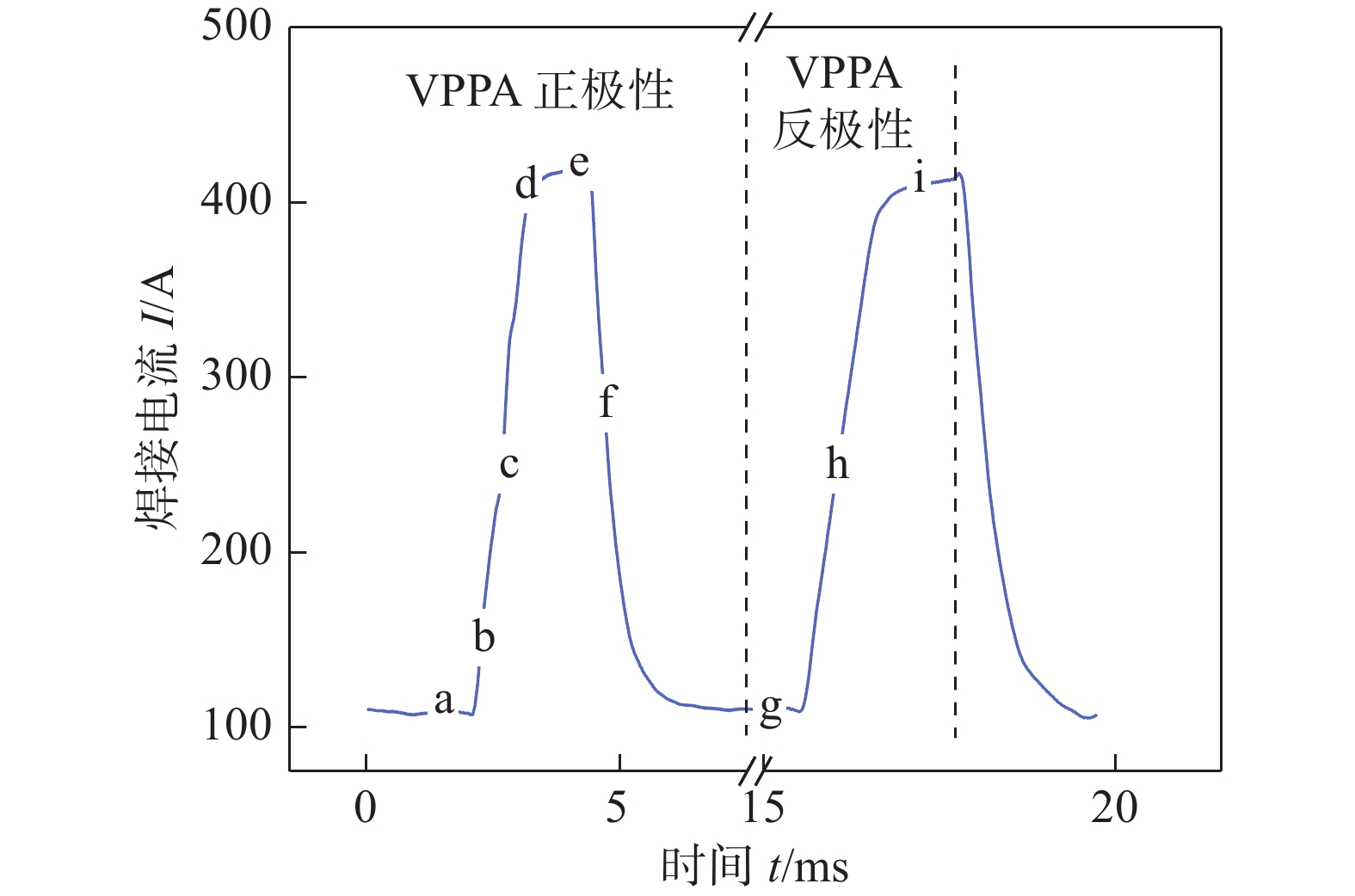

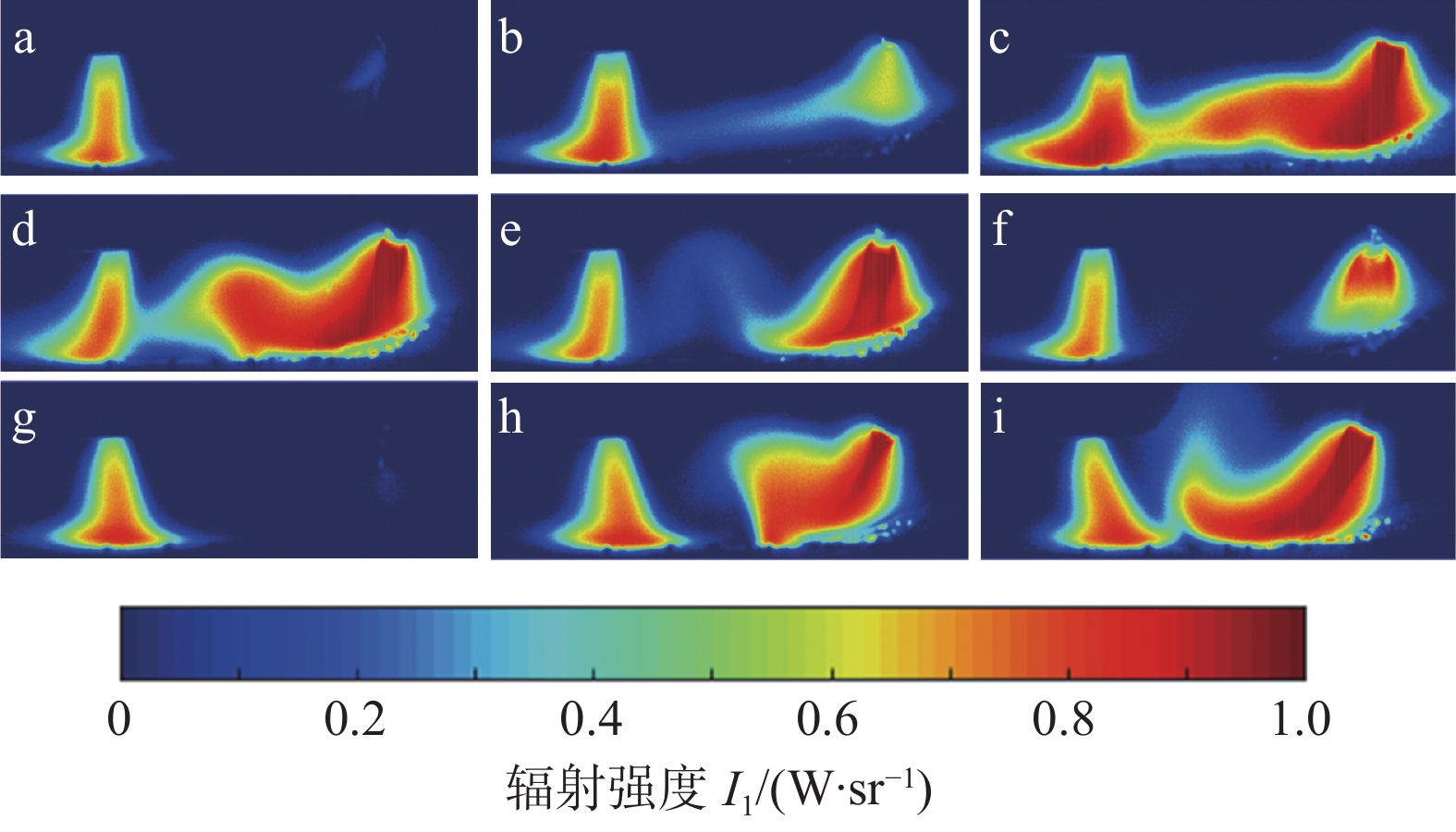

图 8 脉冲MIG各电流阶段复合电弧辐射强度分布情况
Figure 8. Radiation intensity distribution of hybrid arc at different current stages of pulsed MIG
![]()

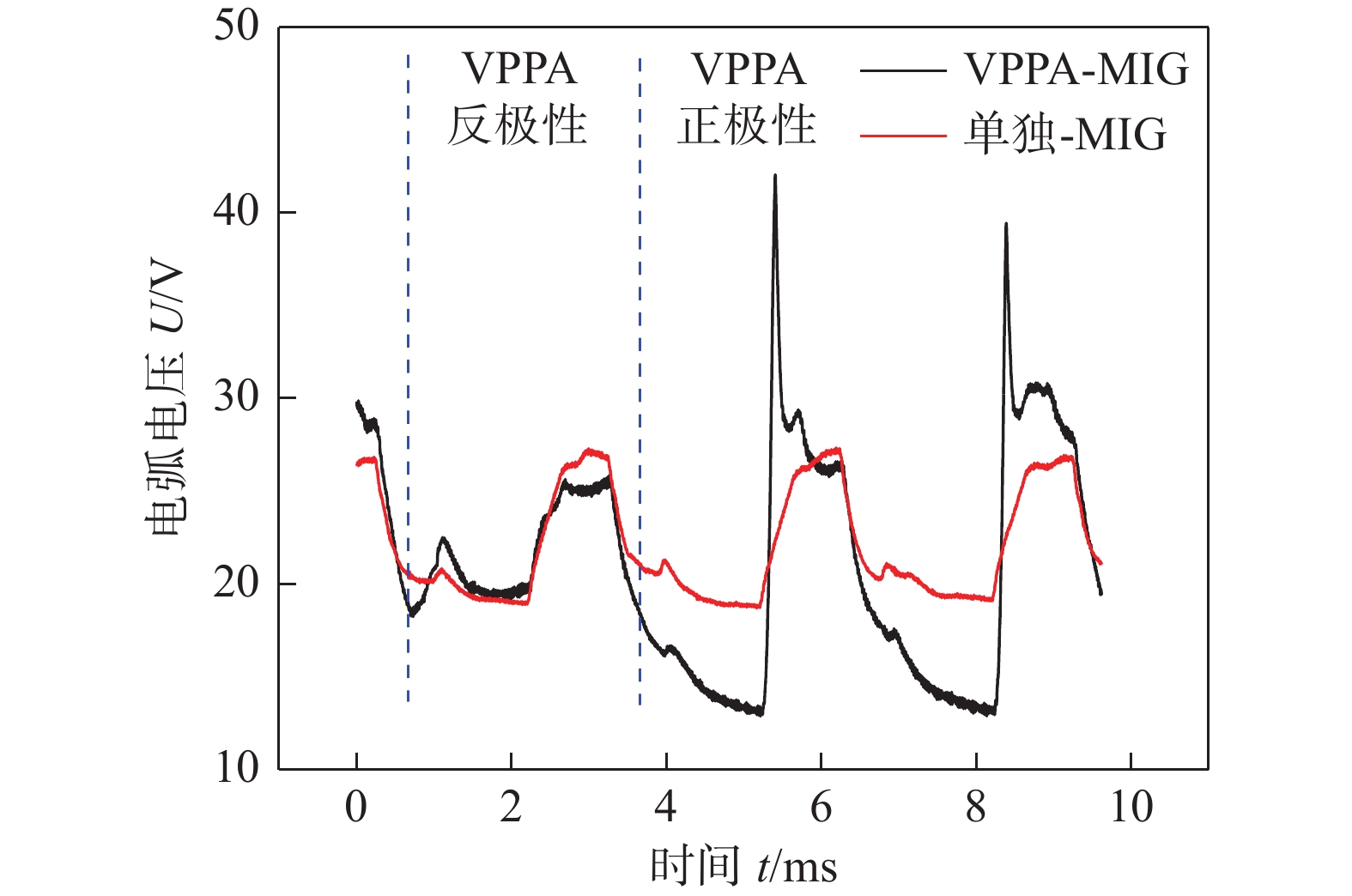

图 9 复合焊中MIG电压与单独MIG焊电压对比图
Figure 9. Comparison of MIG voltage in hybrid welding and single MIG welding
![]()

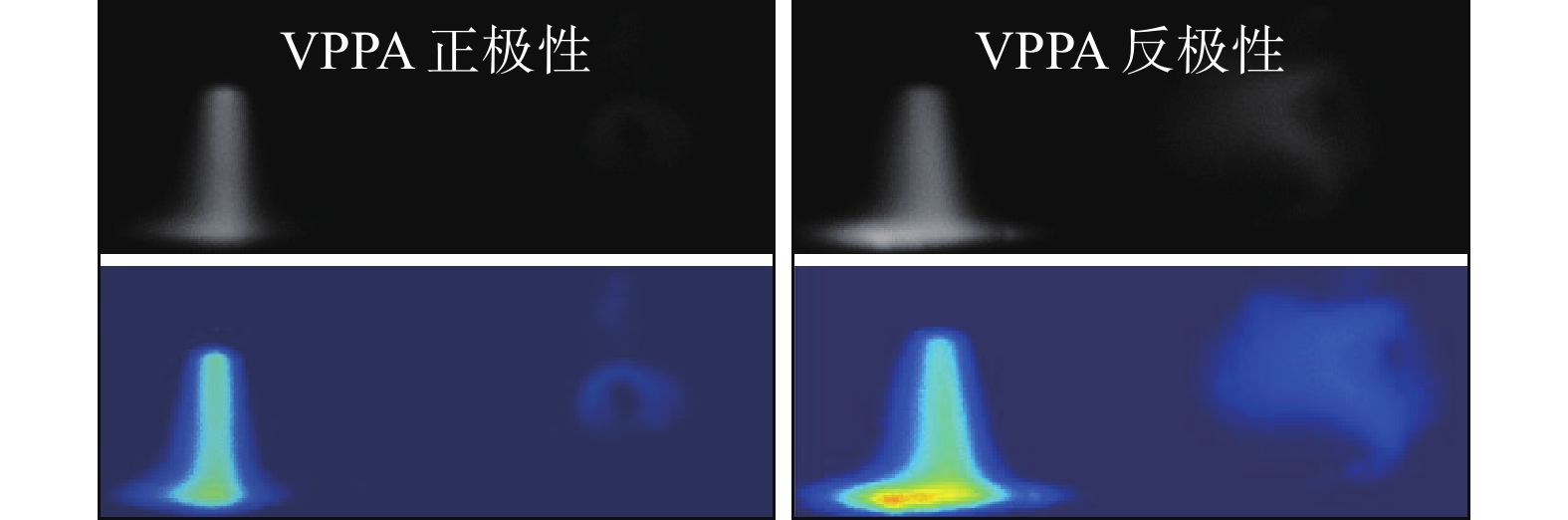

图 10 复合焊中Al396.1 nm谱线在VPPA中的分布情况
Figure 10. Al 396.1 nm spectral line in VPPA during hybrid welding

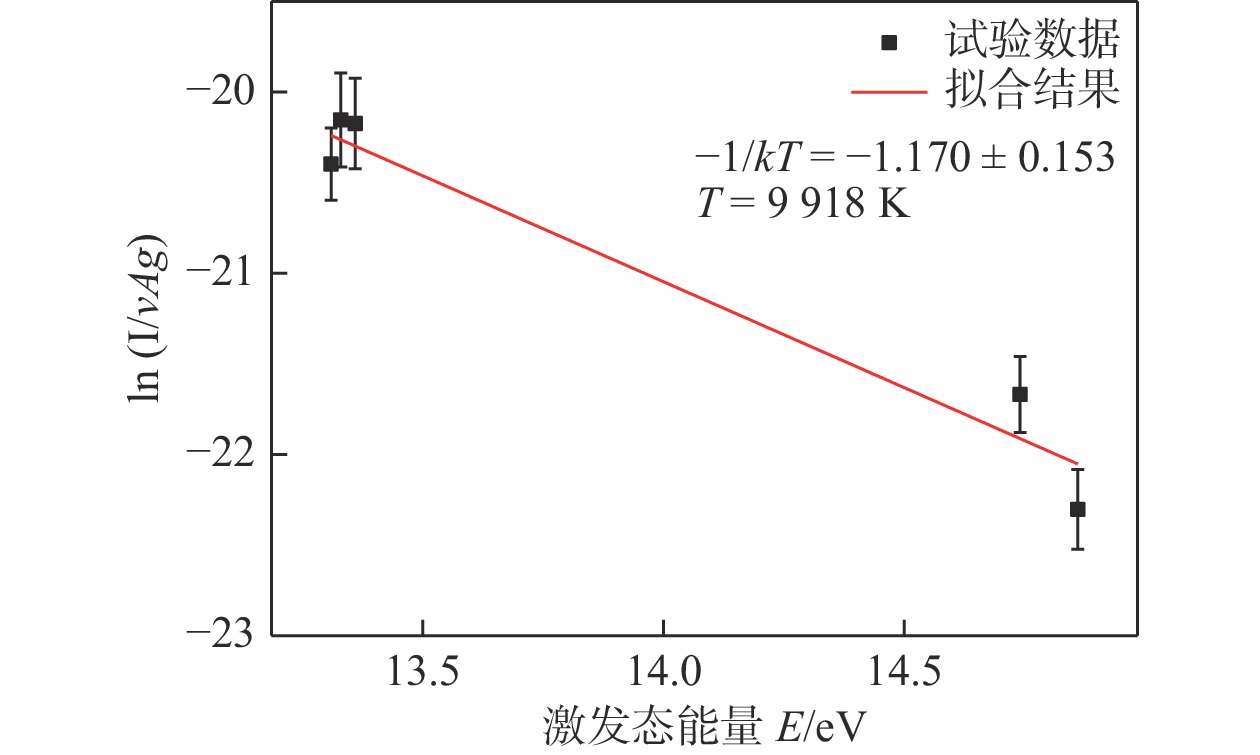

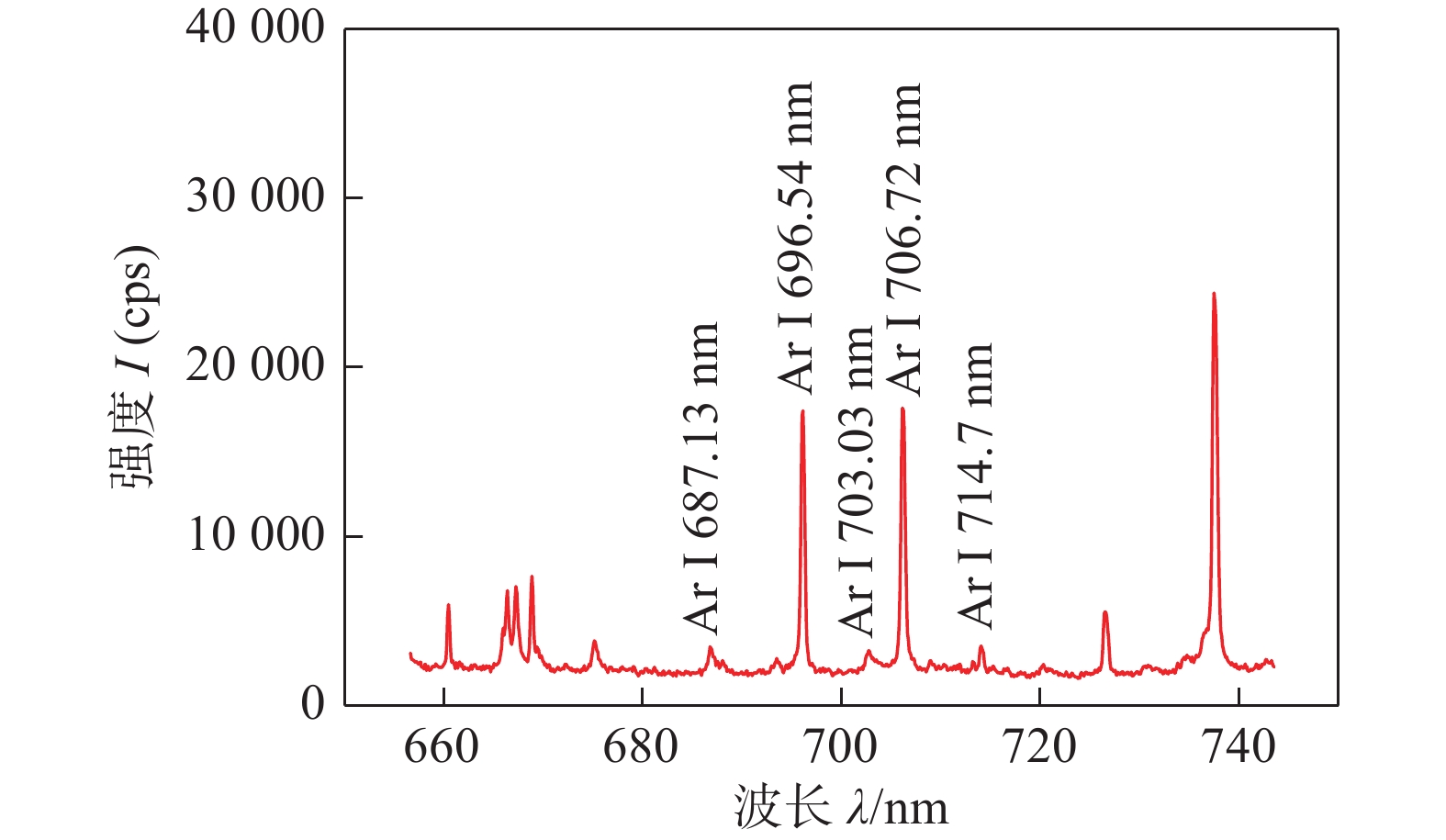

表 1 Boltzmann 作图法所选谱线参数
Table 1 Spectrum parameters used in Boltzmann plot method
波长λ/nm 跃迁几率A(106) 激发态能量E /eV 统计权重g 687.13 2.78 14.74 3 696.54 6.40 13.36 3 703.03 2.67 14.86 5 706.72 3.80 13.33 5 714.70 0.63 13.31 3
下载: 导出CSV
-
[1] Ericsson M, R Sandström. Influence of welding speed on the fatigue of friction stir welds, and comparison with MIG and TIG[J]. International Journal of Fatigue, 2003, 25(12): 1379 − 1387. doi: 10.1016/S0142-1123(03)00059-8
[2] Yan Z Y, Chen S J, Jiang F, et al. Effect of asymmetric material flow on the microstructure and mechanical properties of 5A06 Al-alloy welded joint by VPPA welding[J]. Metals - Open Access Metallurgy Journal, 2021, 11(1): 120.
[3] 杜茂华, 韩永全, 樊伟杰, 等. 高强铝合金双脉冲VPPA焊缝成形机理[J]. 焊接学报, 2020, 41(2): 43 − 47 + 99. doi: 10.12073/j.hjxb.20190810002 Du Maohua, Han Yongquan, Fan Weijie, et al. Mechanism of weld formation using double pulsed variable polarity plasma arc welding of high strength aluminum alloy[J]. Transactions of the China Welding Institution, 2020, 41(2): 43 − 47 + 99. doi: 10.12073/j.hjxb.20190810002
[4] 韩永全, 郭龙, 陈树君, 等. 变极性等离子弧穿孔熔池受力及焊缝成形稳定性[J]. 材料工程, 2011(12): 83-86. Han Yongquan, Guo Long, Chen Shujun, et al. Weld formation stability and force in variable polarity plasma arc keyhole welding[J]. Journal of Materials Engineering, 2011(12): 83-86.
[5] Sun Z B, Han Y Q, Du M H, et al. Thermal process calculation and analysis in VPPA-MIG Hybrid welding of thick high-strength aluminum alloy plates[J]. Rare Metal Materials and Engineering, 2020, 49(8): 2674 − 2682.
[6] Sun Z B Han Y Q, Du M H, et al. Numerical simulation of VPPA-GMAW hybrid welding of thick aluminum alloy plates considering variable heat input and droplet kinetic energy[J]. Journal of Manufacturing Processes, 2018, 34(8): 688 − 696.
[7] Han Y Q, Tong J H, Hong H T, et al. The influence of hybrid arc coupling mechanism on GMAW arc in VPPA-GMAW hybrid welding of aluminum alloys[J]. International Journal of Advanced Manufacturing Technology, 2019, 101: 989 − 994. doi: 10.1007/s00170-018-3007-5
[8] Liu L M, Huang RS, Song G, et al. Behavior and spectrum analysis of welding arc in low-power YAG-Laser–MAG hybrid-welding process[J]. IEEE Transactions on Plasma Science, 2008, 36(4): 1937 − 1943. doi: 10.1109/TPS.2008.927138
[9] Han Y Q, Han J, Chen Y, et al. Stability of fiber laser-MIG hybrid welding of high strength aluminum alloy[J]. China Welding, 2021, 30(3): 7 − 11.
[10] 廖巍, 华学明, 张旺, 等. 基于光谱诊断的热源间距对激光-脉冲GMAW复合焊等离子体物理特性影响研究[J]. 光谱学与光谱分析, 2014, 34(5): 1173 − 1177. doi: 10.3964/j.issn.1000-0593(2014)05-1173-05 Liao Wei, Hua Xueming, Zhang Wang, et al. Study of the effect of heat source separation distance on plasma physical properties in laser-pulsed GMAW hybrid welding based on spectral diagnosis technique[J]. Spectroscopy and Spectral Analysis, 2014, 34(5): 1173 − 1177. doi: 10.3964/j.issn.1000-0593(2014)05-1173-05
[11] Kanemaru S, Sasaki T, Sato T. Study for the mechanism of TIG-MIG hybrid welding process[J]. Welding in the World, 2015, 59: 261 − 268. doi: 10.1007/s40194-014-0205-0
[12] Kanemaru S, Sasaki T, Sato T, et al. Study for TIG–MIG hybrid welding process[J]. Welding in the World, 2014, 58: 11 – 18.
[13] Ton H. Physical properties of the plasma-MIG welding arc[J]. Journal of Physics D:Applied Physics, 1975, 8(8): 922 − 933. doi: 10.1088/0022-3727/8/8/006
[14] 陈树君, 王旭平, 张亮, 等. 等离子-MIG复合焊接熔滴过渡及电弧耦合特性研究[J]. 焊接, 2014(2): 3 − 7. Chen Shujun, Wang Xuping, Zhang Liang. et al. Study on droplet transfer and arc coupling characteristics of plasma-MIG hybrid welding[J]. Welding & Joining, 2014(2): 3 − 7.
[15] Essers W G, Liefkens A C. Plasma-MIG welding developed by Philips[J]. Machinery and Production Engineering, 1972, 1(11): 632 − 633.
[16] Wu X Y, Tian R Y, Zhang Z Y, et al. Study on the arcs interaction in Plasma-GMAW hybrid welding[J]. Journal of Physics:Conference Series, 2020, 1622(1): 01203.
[17] 韩蛟, 韩永全, 洪海涛, 等. 铝合金等离子-MIG复合焊接电弧行为[J]. 焊接学报, 2022, 43(2): 45 − 49. Han Jiao, Han Yongquan, Hong Haitao, et al. Arc behavior of plasma-MIG hybrid welding of aluminum alloy[J]. Transactions of the China Welding Institution, 2022, 43(2): 45 − 49.
[18] Kazuya Ishida, Shinichi Tashiro, Kazufumi Nomura, et al. Elucidation of arc coupling mechanism in plasma-MIG hybrid welding process through spectroscopic measurement of 3D distributions of plasma temperature and iron vapor concentration[J]. Journal of Manufacturing Processes, 2022, 77: 743 − 753. doi: 10.1016/j.jmapro.2022.04.002
[19] 洪海涛, 韩永全, 童嘉晖, 等. 铝合金VPPA-MIG复合焊接电弧形态及伏安特性[J]. 焊接学报, 2016, 37(9): 65 − 69. Hong Haitao, Han Yongquan, Tong Jiahui et al. Aluminum alloy VPPA-MIG composite welding arc shape and volt – ampere characteristics[J]. Transactions of the China Welding Institution, 2016, 37(9): 65 − 69.
[20] Huang Y, Li F, Zhang Y L, et al. Spectral analysis of the dynamic behavior of a welding arc during pulsed gas metal arc welding of AA5083 aluminum alloy with ER5183 wire[J]. IEEE Transactions on Plasma Science, 2019, 47(11): 5078 − 5088. doi: 10.1109/TPS.2019.2948205
[21] Reis R P, Souza M D, Scotti A. Models to describe plasma jet, arc trajectory and arc blow formation in arc welding[J]. Welding in the World, 2011, 55(3-4): 24 − 32. doi: 10.1007/BF03321283
[22] 安藤弘平, 长谷川光雄. 焊接电弧现象[M]. 北京: 机械工业出版社. 1985. Ando, Hasegawa. Welding arc phenomenon [M]. Beijing: China Machine Press. 1985.
