Numerical simulation of explosive welding of composite rod based on grooved structure
-
摘要: 结合复合杆的结构特性，推导出考虑复管收缩产生塑性功影响的Gurney公式，并运用该公式对复管的碰撞速度进行计算，探究复管受冲击波驱动变形产生塑性功对碰撞速度的影响，并提出一种新型的刻槽式复管结构，通过该结构可以获得较好的焊接质量. 通过理论计算与有限元分析结果表明，普通圆管形钢管在基杆与复管间隙为3.5 mm时，炸药爆炸驱动复管获得的动能被塑性变形全部抵消，其碰撞速度为0，理论计算与仿真结果一致性较好；而在同等条件下，所设计的刻槽式复管结构仿真结果表明，其碰撞速度可以达到667.85 m/s，碰撞角度为13.877°，满足焊接下限碰撞速度要求. 基于此，二维微观仿真分析结果表明，结合界面处呈现出周期性波纹，并产生大量射流，在结合界面处温度超过两种金属的熔化温度，结合界面质量较好.
-
关键词:
- 爆炸焊接 /
- 刻槽式复管 /
- 数值模拟 /
- SPH-FEM耦合算法
Abstract: Combined with the structural characteristics of the composite rod, the Gurney formula considering the influence of plastic work caused by the contraction of the flying tube is derived, and the collision speed of the flying tube is calculated by using this formula. The influence of plastic work generated by the deformation of the flying tube driven by shock wave on the collision speed is explored, and a new grooved flying tube structure is proposed, through which better welding quality can be obtained. The results of theoretical calculation and finite element analysis show that when the gap between the base rod and the flying tube is 3.5 mm, the kinetic energy obtained by the explosive explosion driving the flying tube is completely offset by the plastic deformation, and the collision speed is 0. The theoretical calculation and simulation results are in good agreement. Under the same conditions, the simulation results of the grooved flying tube structure show that the collision speed can reach 667.85 m/s and the collision angle is 13.877°, which meets the requirements of the lower limit collision speed of welding. Based on this, the two-dimensional microscopic simulation analysis results show that the combined interface presents periodic ripples and produces a large number of jets. The temperature at the combined interface exceeds the melting temperatures of the two metals, and the combined interface quality is better. -
0. 序言
近年来，随着飞行器技术的快速发展，低空经济逐渐成为战略性新兴产业，具有广阔的应用范围和经济前景[1]. 在飞行器制造行业中，采用高强度的轻质材料是至关重要的，这类材料不仅能够确保飞行器的整体结构强度，为人员、货物以及飞行器本身提供可靠的安全保障，还能显著减少因质量过大而带来的能耗成本，从而有效提升企业的经济效益. 铝合金、钛合金都具有密度小、强度高、耐腐蚀性好等优点，是飞行器制造行业中的常用轻质材料[2-3]. 钛合金成本较高、难加工，但其强度、耐高温性及耐磨性远高于铝合金，其更能应对一些极端特殊条件[4].若将钛合金和铝合金实现可靠的连接，形成复合材料零件，就可以降低制造成本，同时满足某些特殊工作条件，实现飞行器制造过程中结构性能和经济效益的平衡[5-7]. 实现钛合金与铝合金这两种异质金属的稳定可靠的连接，对于提升飞行器的整体性能、安全性和耐久性具有举足轻重的意义.
铝/钛异种金属连接研究热点主要集中在激光[8]、电弧[9]为热源的熔钎焊及搅拌摩擦焊[10]. 铝/钛接头强度由界面IMC决定，在铝/钛异种金属焊接过程中，焊缝界面处会形成硬脆的Ti-Al金属化合物(TiAl，TiAl2和TiAl3等)，其厚度、成分及形貌会对接头的连接强度产生一定的影响[11-12]. 激光熔钎焊是一种实现铝/钛异种金属连接的有效可靠的方法，通过调整激光功率、焊接速度、填充物可以实现对Ti-Al金属间化合物层(IMC)控制[13]. Li等人[14]研究双点激光下激光功率对焊缝成形、界面IMC组织和接头抗拉强度的影响，发现随着激光功率的增加，IMC层的厚度也增加，IMC层的形貌由胞状转变为锯齿状，最后转变为棒状，界面IMC的组织成分以Ti(Al,Si)3为主，1 900 W接头抗拉强度最高为241 MPa；Zhang等人[15]提出在激光焊接TA2钛合金/AA5150铝合金接头处添加银网，制备含银合金的焊缝和连接界面，研究了有无银网的Ti/Al接头的显微组织和力学性能，试验结果显示，含Ag元素的铝晶粒比不含Ag元素的铝晶粒细小，MgAg新相的出现抑制了铝枝晶的生长，焊缝含有Ag元素合金可以降低了TiAl3 与Al之间的力学性能差异，提高接头的力学性能，接头的最佳平均抗剪强度从147.7 MPa增加到171.4 MPa；Tian等人[16]研究发现在极低和极高的热输入下，焊缝会产生不连续的IMC和较厚的Ti(Al,Si) + Ti(Al,Si)2 + Ti(Al,Si)3，降低接头强度.
使用不同Si元素含量填充焊丝对铝/钢进行激光熔钎焊，在界面扩散反应过程中Si元素更容易聚集在IMC处，Si元素的添加影响焊缝界面IMC的组织结构，提高了接头的抗拉强度[17-18]. 为了探究填充焊丝中Si元素含量的变化对TC4钛合金/6061-T6铝合金钎焊界面微观组织和力学性能产生影响，文中通过调整焊丝中Si元素含量研究Si元素的添加对铝/钛界面IMC成分、微观组织的影响. 在此基础上讨论了不同Si元素含量对接头的微观组织、力学性能和断裂行为的影响，为Ti/Al异种金属激光焊焊缝元素调控提供参考依据.
1. 试验方法
Ti/Al异种金属激光熔钎焊试验中母材为TC4钛合金和6061-T6铝合金，其尺寸均为100 mm × 50 mm × 2 mm，填充材料分别采用纯铝、AlSi5和AlSi12三种不同Si元素含量的焊丝，试验材料的主要化学成分见表1.
表 1 试验材料的主要化学成分(质量分数，%)Table 1. Chemical composition of the test materials材料 Si Fe Mg V Ti Al 6061Al 0.63 0.29 1 — 0.02 余量 TC4 — 0.135 — 3.93 余量 6.21 Al 0.05 0.1 — — — 余量 AlSi5 5 0.8 0.05 — 0.2 余量 AlSi12 12 0.8 0.05 — 0.2 余量 在焊接试验前，先使用丙酮对钛板和铝板表面进行擦洗，以去除表面残留油污和杂质，采用机械打磨的方法将焊接区域及其附近的氧化层去除，然后再将铝钎剂和丙酮混合液均匀涂抹在焊接区域，等待丙酮挥发干燥，最后将其固定在夹具上，采用平板对接的方式，钛板和铝板之间留1 mm间隙，不开坡口，为避免打磨部位再次氧化，涂抹完钎剂后尽快开始焊接试验. 试验系统由IPG公司的10 kW的YLS10000光纤激光器、KUKA KR70六轴机器人及Fronius的VR 7000 CMT送丝机组成，如图1所示.
![]()
图 1 激光熔钎焊工艺主要设备示意图Figure 1. Diagram of main equipment for laser welding–brazing process选取最优的焊接工艺参数进行不同Si元素含量的焊接，参数选取为激光功率2 200 W、焊接速度0.36 m/min、送丝速度3.0 m/min、离焦量 + 20 mm、激光向铝侧偏移0.6 mm，保护气体为氩气、正面保护气体流量15 L/min、背面保护气体流量10 L/min，焊接时具体装配条件如图2所示.
![]()
图 2 激光熔钎焊工艺细节示意图Figure 2. Detailed diagram of laser welding-brazing process. (a) diagram of welding direction and wire feeding angle; (b) diagram of the laser beam spot offset在室温下，使用美特斯(MTS) E45.105型号电子万能试验机进行拉伸力学性能试验，拉伸速率为1 mm/min. 界面和断口微观结构使用赛默飞世尔科技公司(Thermo Scientific)生产的Helios 5 CX型号扫描电镜进行拍摄，IMC使用背散射电子(BSE)模式进行拍摄，断口微观结构则使用二次电子(SE)模式进行拍摄，利用扫描电镜自带的能谱仪分析选定区域的金属间化合物成分和元素分布规律.
2. 试验结果与分析
2.1 焊缝形貌
不同Si元素含量焊缝外观形貌及焊缝截面如图3所示. 三种不同Si元素含量焊丝的焊缝正面和背面均光滑且浸润良好，没有飞溅，无咬边缺陷，焊缝连续性较好. 通过观察焊缝截面可知，在铝钎剂的辅助下，纯铝、AlSi5和AlSi12都有效地浸润了钛合金板的正反两面，说明试验所采取的工艺参数合理.
![]()
图 3 不同Si元素含量焊缝外观形貌Figure 3. Weld appearances under different Si contents. (a) pure Al; (b) AlSi5; (c) AlSi122.2 焊接接头微观组织
用扫描电镜观察不同Si元素含量的焊接接头界面微观组织的3个不同区域(界面上部、界面中部及界面下部). 界面观察区域、界面IMC形貌和组织、界面元素分布如图4所示，选定区域的EDS点分析结果见表2.
![]()
图 4 不同Si元素含量焊缝界面微观组织Figure 4. Microstructure of weld interface under different Si contents. (a) pure Al; (b) AlSi5; (c) AlSi12表 2 图4中各点能谱分析结果(原子分数，%)Table 2. Contents of regions in IMC layer marked in Fig.4测试区域 Al Si Ti 1 80.4 0.6 19.0 2 72.7 1.1 26.2 3 75.9 0.4 23.7 4 72.5 6.9 20.6 5 75.1 5.0 19.9 6 69.9 6.3 23.8 7 71.9 11.7 16.4 8 70.1 9.1 20.8 铝/钛异种金属激光熔钎焊界面反应中生成IMC的厚度受界面热场影响较大，由于焊接过程中焊缝界面峰值温度由上而下递减，所以不同Si元素含量焊缝界面IMC也均呈现由上而下递减的趋势[19].
当焊丝为纯铝时，焊缝上部IMC较厚，呈现柱状，且分布不均匀，最大柱状IMC约为14.9 μm，最小柱状IMC约为2 μm，部分柱状IMC断裂熔入焊缝中，根据表2中EDS结果分析，IMC由19% Ti，80.4% Al和0.6% Si组成，因此柱状IMC由TiAl3构成；界面中部IMC和上部相比分布较为均匀，呈现层状，部分IMC有脱离层状熔入焊缝的趋势，最大厚度约为3.8 μm，层状IMC主要由TiAl3构成；界面底部IMC分布均匀，呈现薄层状，IMC由TiAl3构成，厚度约0.87 μm，Li等人[14]也观察到了类似的界面微观结构组成.
当焊丝为AlSi5时，上部IMC呈现柱状，与纯铝上部进行对比，其厚度减少，但依然存在较长的柱状IMC，最大IMC厚度约为9.2 μm；中部和底部IMC均为层状，中部和底部IMC厚度分别约为1.6 μm和0.9 μm.根据表2中EDS结果分析，IMC主要由Ti(Al,Si)3构成.
当焊丝为AlSi12时，上部较粗的柱状IMC生长在底部层状IMC之上，相较于纯铝、AlSi5的上部IMC，AlSi12上部更加均匀，没有非常突出的柱状IMC，根据表2中EDS结果分析，IMC由16.4% Ti，71.9% Al和11.7% Si组成，上部柱状IMC主要为Ti(Al,Si)3；中部IMC为锯齿状，厚度在2 μm左右，主要成分为Ti(Al,Si)3；底部只生成一层极薄的层状IMC，平均厚度约为0.36 μm.
不同Si元素含量下的IMC平均厚度如图5所示，IMC的平均厚度都出现由上部向下部递减的趋势，这与焊接过程的焊缝各个部位峰值温度及高温停留时间的差异有关，峰值温度由大到小依次为界面上部—中部—下部，因此界面IMC厚度从上到下依次减薄[20]. 此外，Si元素含量越高，相同位置的界面IMC越薄，这是由于Si元素的加入抑制了界面Ti和Al原子的反应速率，有效的降低铝/钛之间的冶金反应，大量减少了生成的硬脆的Al-Ti金属间化合物.
图6为不同Si元素含量IMC线扫描.图6(a)中纯铝IMC长度为4.1 μm，IMC处没有发现明显Si元素含量变化，随着距离钛合金界面越远，Ti元素含量快速下降，Al元素含量快速上升. 图6(b) 和图6(c)中AlSi5和AlSi12 IMC长度分别为2.5 μm和3.9 μm，在IMC处可以观察到明显Si元素聚集.
![]()
图 6 不同Si元素含量IMC线扫描Figure 6. IMC line scanning under different Si contents. (a) pure Al; (b) AlSi5; (c) AlSi12图7为不同Si元素含量IMC面扫描.可以明显观察到当焊丝中含有Si元素时，Si元素会呈现出在IMC处聚集趋势. 由于Si元素和Al元素具有相似的晶体结构和原子序号，在Si元素参与钛侧钎焊界面反应中，Si原子会替代部分Al原子形成Ti-Al-Si三元相，因此AlSi5和AlSi12的IMC主要由Ti(Al,Si)3构成[21]. 同时，在图6(b) AlSi5线扫描观察到IMC中出现明显Si元素含量的上升，在图7 (b)中AlSi5的IMC面扫描中观察到明亮的Si元素聚集. 据文献报道，铝/钛界面Si元素含量的陡然升高可能会导致新相Ti7Al5Si12的生成[22]. 由于Si元素的化学势能较低，在IMC处产生聚集效应，导致硅纳米团簇的产生形成位错，更多的Si原子被缺陷拖曳聚集，形成Ti7Al5Si12，此外，在Ti7Al5Si12形成过程中会消耗从钛侧扩散到焊缝中的Ti原子，减少了Ti原子与焊缝中Al原子反应的数量，抑制Ti(Al,Si)3相的生成，从而控制住IMC的厚度[16].
![]()
图 7 不同Si元素含量IMC面扫描Figure 7. IMC surface scanning under different Si contents. (a) pure Al; (b) AlSi5; (c) AlSi122.3 力学性能与断裂行为分析
不同Si元素含量接头拉伸测试结果如图8所示. AlSi12的抗拉强度是三者中最高，为197.69 MPa，纯铝抗拉强度最低，为175.09 MPa，AlSi12抗拉强度相比纯铝提高了13%. 铝/钛异种金属激光熔钎焊可以通过提高填充焊丝中Si元素含量提高接头的抗拉强度.
![]()
图 8 不同Si元素含量接头拉伸测试Figure 8. Tensile test results of joints under different Si contents纯铝焊缝断裂形貌如图9所示，断裂路径如图9 (a)所示，断口界面EDS结果见表3. 纯铝断口上部呈现平滑的断裂面，为典型的脆性断裂，如图9 (b)所示.根据EDS结果分析，Ⅰ 处为TiAl3相，焊缝上部断裂位于在IMC上，断裂路径经过TiAl3构成的IMC层；中部断裂微观界面如图9 (c)所示，断裂截面出现微小台阶，为解理断裂，Ⅱ 处EDS分析，断裂层为TiAl3层；下部断裂微观界面如图9 (d)所示，存在大量韧窝，为典型的韧性断裂，根据 Ⅲ 处结果分析，其成分为Al，但断裂截面处的Ti元素含量略高于纯铝焊丝，因此断裂位置为焊缝靠近IMC处.
![]()
图 9 纯铝焊缝断裂形貌Figure 9. Fracture morphology of pure Al. (a) cross-section of fractured joint; (b) top region; (c) middle region; (d) bottom region表 3 图9中能谱分析(原子分数，%)Table 3. EDS results of the marked points in Fig.9测试区域 Al Si Ti Ⅰ 79.1 0.9 20.0 Ⅱ 76.4 0.8 22.8 Ⅲ 97.9 0.3 1.8 AlSi5焊缝断裂形貌如图10所示，断裂路径如图10 (a)所示，断口界面EDS结果见表4. AlSi5上部断口微观界面如图10 (b)所示，断口界面平滑，为脆性断裂，Ⅰ处EDS结果显示，Al 元素含量为69.6%，Si 元素含量为5.0%，Ti 元素含量为25.4%，断裂界面成分为Ti(Al,Si)3；中部微观断裂界面如图10 (c)所示，界面呈现鱼骨状，为典型的解理断裂，根据 Ⅱ处EDS结果分析，Al 元素含量为86.6%，但存在少量的Ti元素(9.7%)，因此在焊缝中部，裂纹沿着IMC层与焊缝连接界面扩展；下部断裂界面既存在微小阶梯状，也存在韧窝，因此下部断裂为脆性断裂和韧性断裂的混合断裂，如图10 (d)所示，根据EDS结果分析，脆性断裂 Ⅲ 处成分为Ti(Al,Si)3, 韧性断裂 Ⅳ 处为焊缝靠近IMC侧.
![]()
图 10 AlSi5焊缝断裂形貌Figure 10. Fracture morphology of AlSi5. (a) cross-section of fractured joint; (b) top region; (c) middle region; (d) bottom region表 4 图10能谱分析(原子分数，%)Table 4. EDS results of the marked points in Fig.10测试区域 Al Si Ti Ⅰ 69.6 5.0 25.4 Ⅱ 86.6 3.7 9.7 Ⅲ 65.7 5.9 28.4 Ⅳ 82.0 2.4 15.6 AlSi12焊缝断裂形貌如图11所示，断裂路径如图11 (a)所示，断裂在铝母材处，断口存在大量韧窝，为韧性断裂，其断口EDS见表5. 由于Si元素的添加，减少铝/钛界面反应中硬脆金属间化合物的生成，降低了IMC的厚度，同时，中部IMC为2 μm左右的锯齿状，锯齿状IMC对裂纹扩展起到阻碍的作用.
![]()
图 11 AlSi12焊缝断裂形貌Figure 11. Fracture morphology of AlSi12. (a) cross-section of fractured joint; (b) microscopic morphology of fracture surface表 5 图11中能谱分析(原子分数，%)Table 5. EDS results of the marked points in Fig.11测试区域 Al Si Ti Ⅰ 98.9 0.9 0.2 Li等人[23]提出由于焊缝界面残余应力较大，钎焊界面产生大量较厚的硬脆的IMC，会导致钎焊界面连接强度降低. 因此纯铝下裂纹最先出现在铝/钛钎焊界面上部，由上部IMC的TiAl3层向中部撕裂扩展，中部继续沿着TiAl3层撕裂，由于纯铝下部IMC较薄，平均厚度为1 μm，IMC没有发生断裂，裂纹沿着焊缝靠近IMC侧继续撕裂，直至焊缝完全断裂，如断裂路径示意图12 (a)所示.
![]()
图 12 断裂路径示意图Figure 12. Schematic diagram of fracture path: (a) pure Al; (b) AlSi5; (c) AlSi12AlSi5的断裂路径示意图12 (b)所示，AlSi5焊缝受到拉伸力作用时，裂纹出现上部较厚的Ti(Al,Si)3金属间化合物中，沿着Ti(Al,Si)3层扩展；焊缝中部，裂纹则沿着IMC层与焊缝连接界面扩展；下部则表现为混合断裂模式，其中包括Ti(Al,Si)3层的脆性断裂以及焊缝区域的韧性断裂.
AlSi12的断裂路径示意图如图12 (c)所示. 根据Tian等人[16]的研究，在Ti-Al-Si三元反应中，Si原子会替代部分Al原子生成Ti(Al,Si)3，Si 原子的取代释放Ti原子周围的电荷积累，软化了IMC. 异种金属在相同的金属间化合物连接下，IMC硬度越低，其抗断裂能力越强，焊接接头强度越高. 6061-T6铝合金是经过热处理强化后的铝合金，在焊接过程中热量形成热影响区会弱化热处理铝合金的强度和硬度，降低铝母材强度，更容易在铝母材热影响区处发生断裂.
3. 结论
(1) 铝/钛激光熔钎焊不同Si元素含量IMC界面层厚度均呈现由上而下的递减趋势. IMC层界面形貌主要分为柱状、锯齿状和薄层状，因为沿着焊缝厚度方向受峰值温度的影响，IMC上部生长较厚，主要为柱状，下部生长较薄，为薄层状. 随着Si元素含量的增加，IMC层厚度逐渐变薄.
(2) 纯铝IMC主要物相为TiAl3. 由于Si元素的添加，Si元素会聚集在IMC处，Si原子在Ti-Al二元反应中替代部分Al原子形成Ti-Al-Si三元相，AlSi5和AlSi12IMC层物相以Ti(Al,Si)3为主.
(3) 在AlSi5和AlSi12的界面IMC处出现Si元素异常聚集现象，由于Si元素的化学势能较低，促使Si原子在界面处富集，Si元素的聚集会降低界面Ti和Al原子的反应速度，从而降低界面IMC的厚度.
(4) 纯铝断裂路径上、中部为IMC层的脆性断裂，下部为沿着焊缝靠近IMC层处的韧性断裂，接头抗拉强度为175.09 MPa；AlSi5断裂路径为上部为IMC层的脆性断裂，中部为IMC与焊缝界面连接处的脆性断裂，下部为既有IMC层脆性断裂又焊缝韧性断裂的混合断裂，接头抗拉强度为188.05 MPa；AlSi12断裂路径为沿着6061-T6铝合金板热影响区的韧性断裂，接头抗拉强度最高，为197.69 MPa.
-
![]()
图 1 爆炸焊接两种不同复管结构界面图
Figure 1. Interface diagram of two different flying tube structures in explosive welding. (a) circular tube-shaped flying tube structure; (b) grooved circular tube-shaped flying tube structure
![]()
图 3 钨杆-钢管爆炸焊接数值模拟成形过程
Figure 3. Numerical simulation process of explosive welding of tungsten rod and steel tube. (a) t = 4 μs; (b) t = 10 μs; (c) t = 16 μs; (d) t = 26 μs
![]()

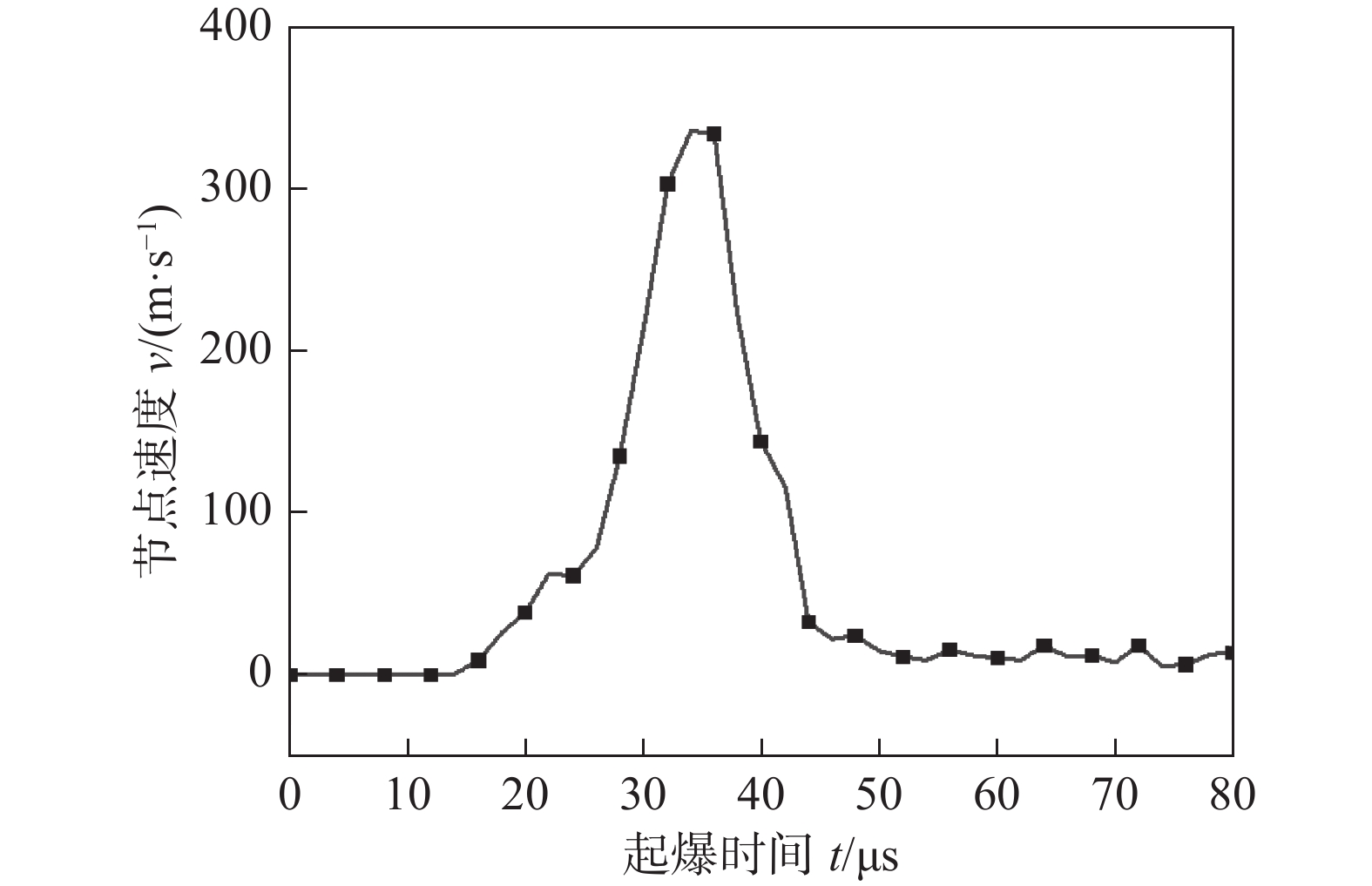

图 4 圆管形复管内壁节点速度曲线
Figure 4. Velocity curve of the inner wall node of the circular tube-shaped flying tube
![]()

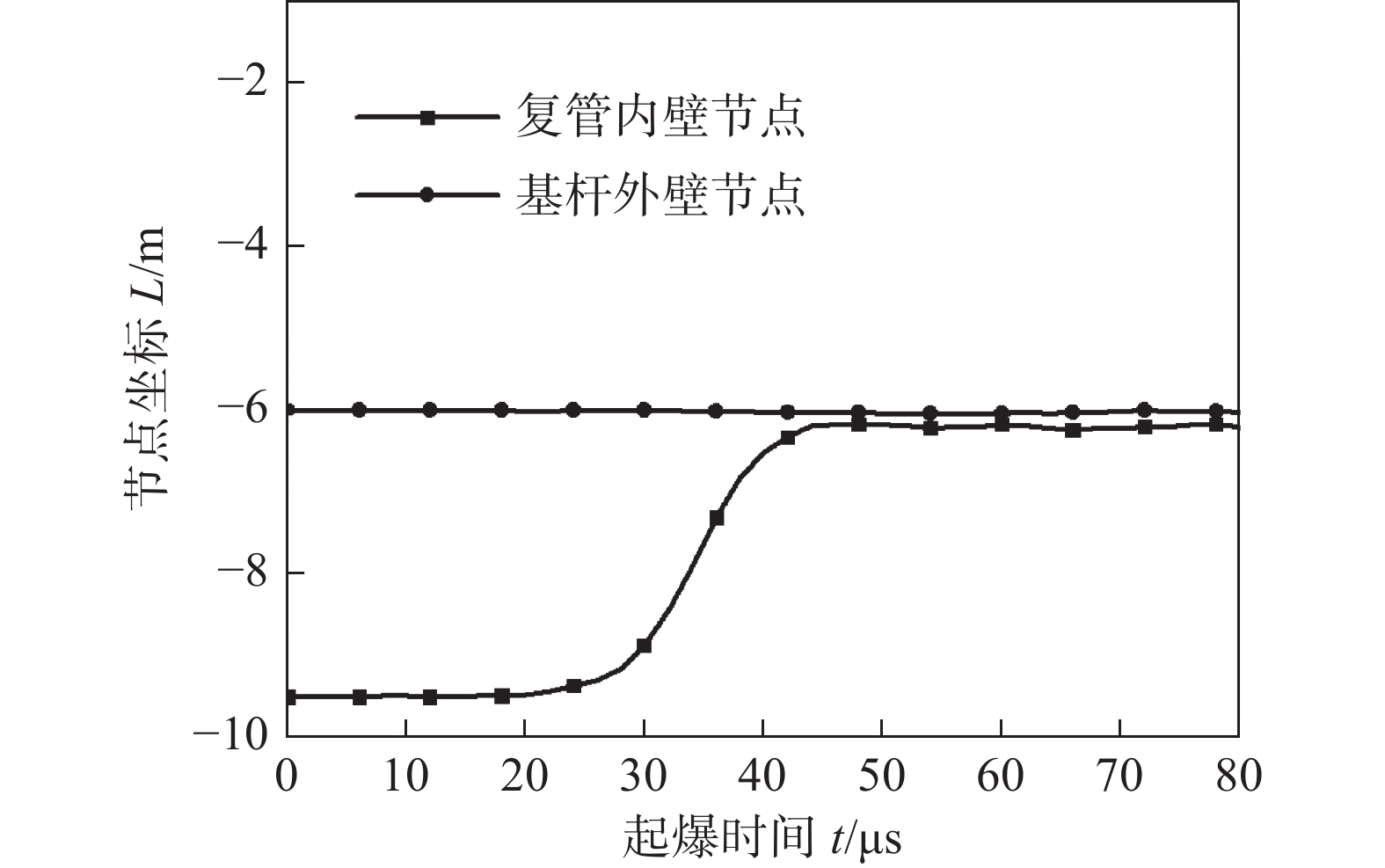

图 5 圆管形复管内壁与基杆外壁节点坐标曲线
Figure 5. Node coordinate curve of the inner wall of the circular tube-shaped flying tube and the outer wall of the base rod
![]()

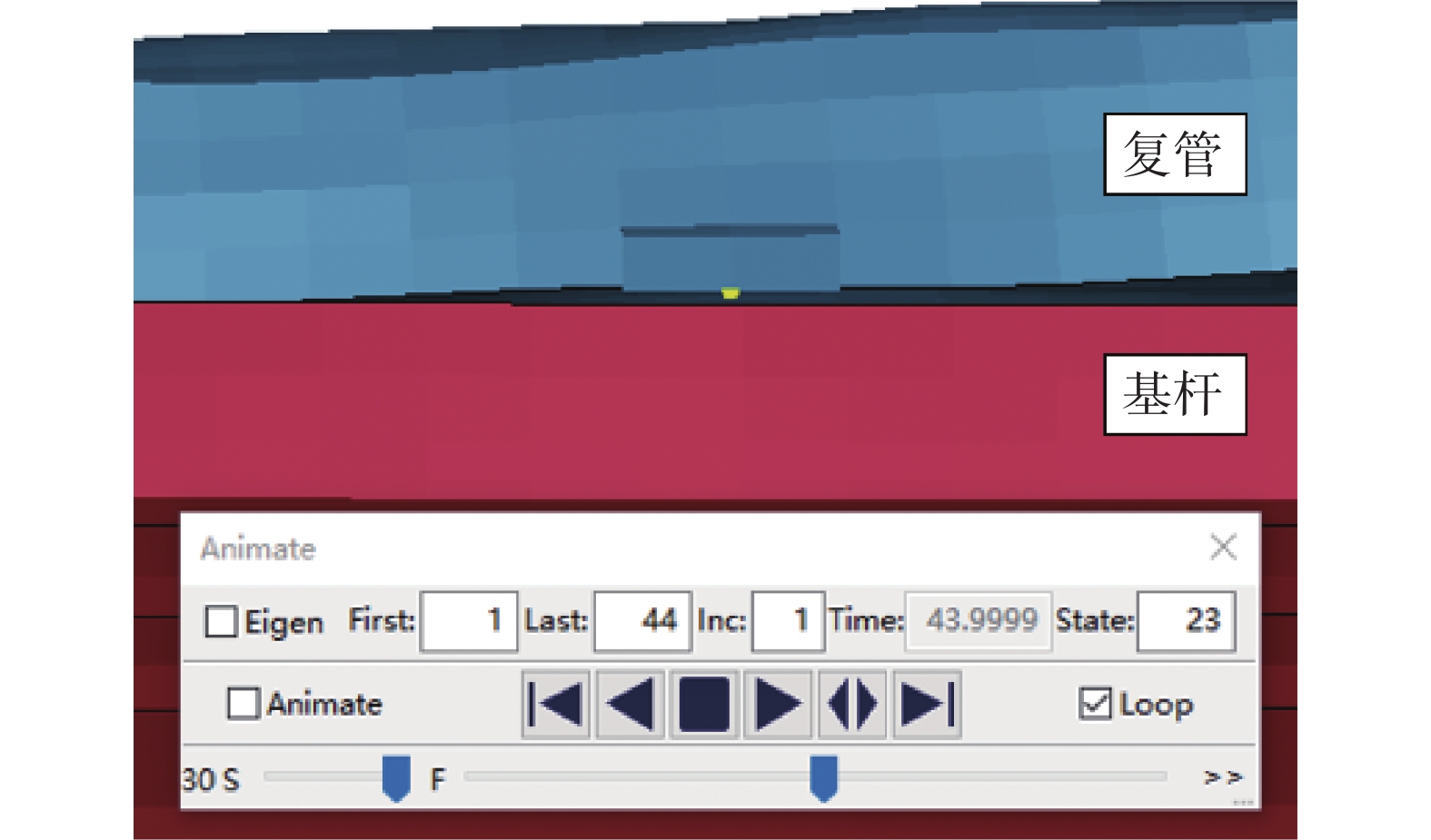

图 6 44 μs时节点处圆管形复管位置状态图
Figure 6. Position status diagram of the circular tube-shaped flying tube at the 44 μs point
![]()

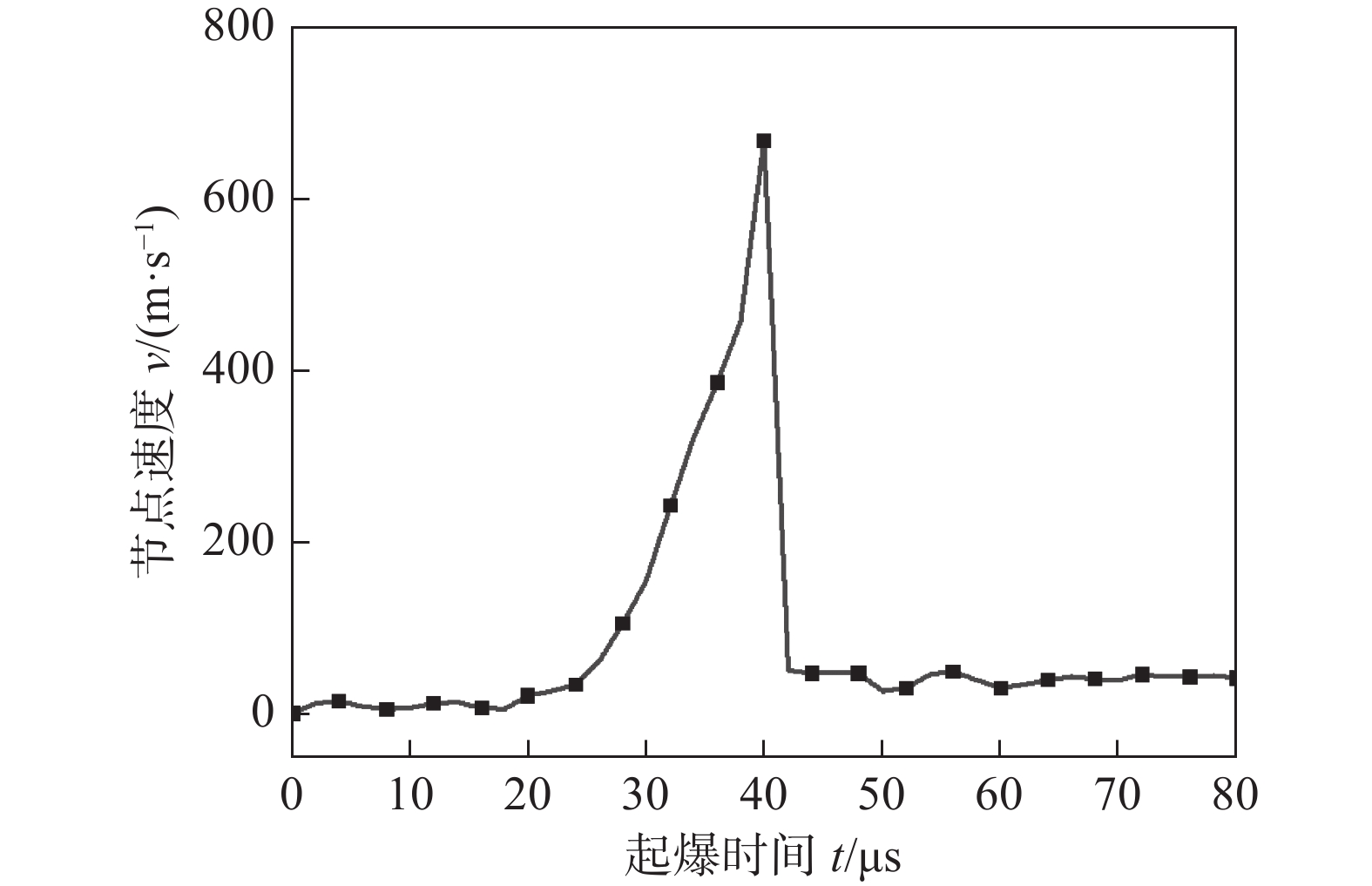

图 7 刻槽圆管形复管内壁节点速度曲线
Figure 7. Velocity curve of the inner wall node of the grooved circular tube-shaped flying tube
![]()

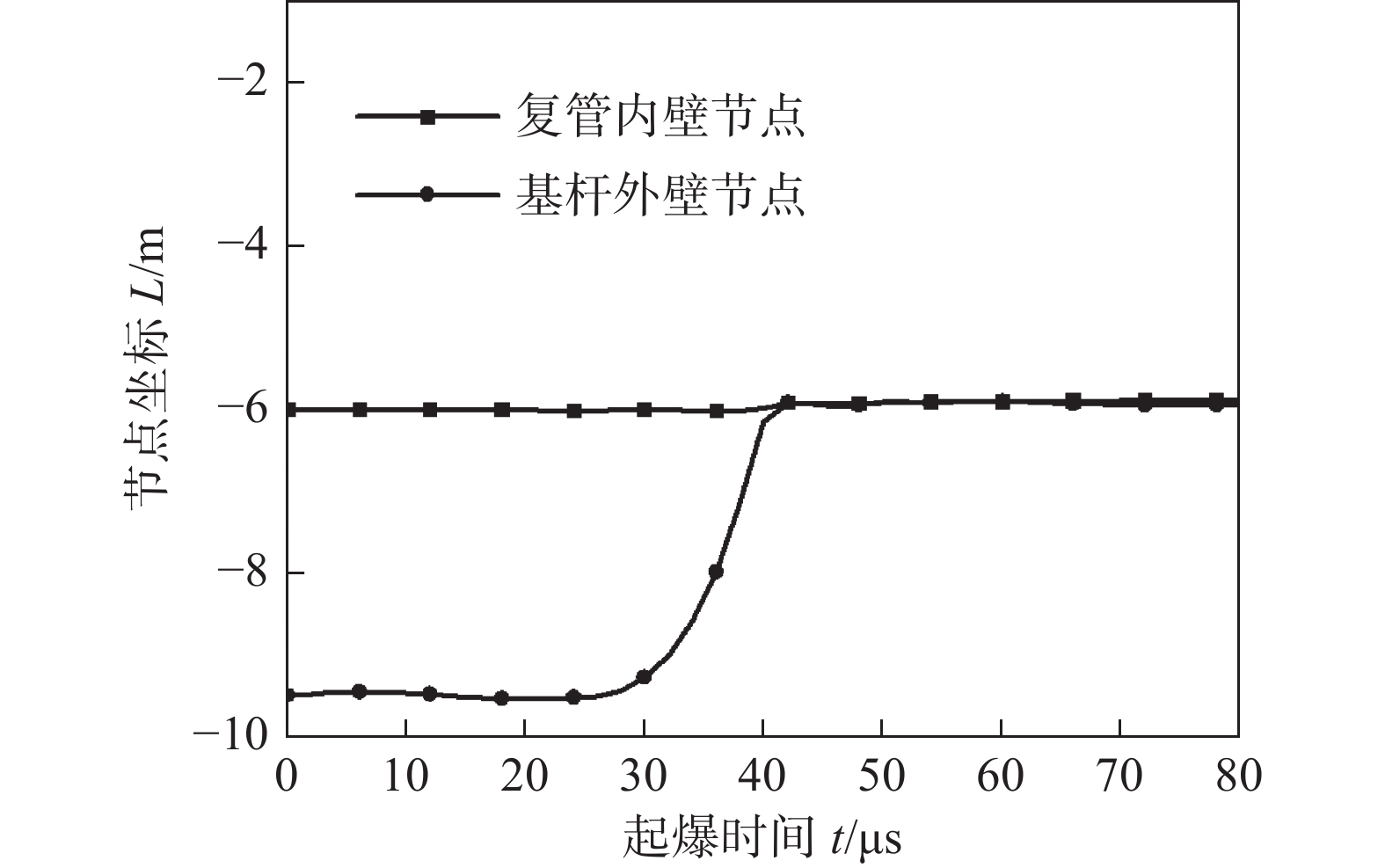

图 8 刻槽圆管形复管内壁与基杆外壁节点坐标曲线
Figure 8. Node coordinate curve of the inner wall of the grooved circular tube-shaped flying tube and the outer wall of the base rod
![]()
图 9 刻槽圆管形复管与基杆碰撞角度示意图
Figure 9. Schematic diagram of the collision angle between the grooved circular tube-shaped flying tube and the base rod
![]()

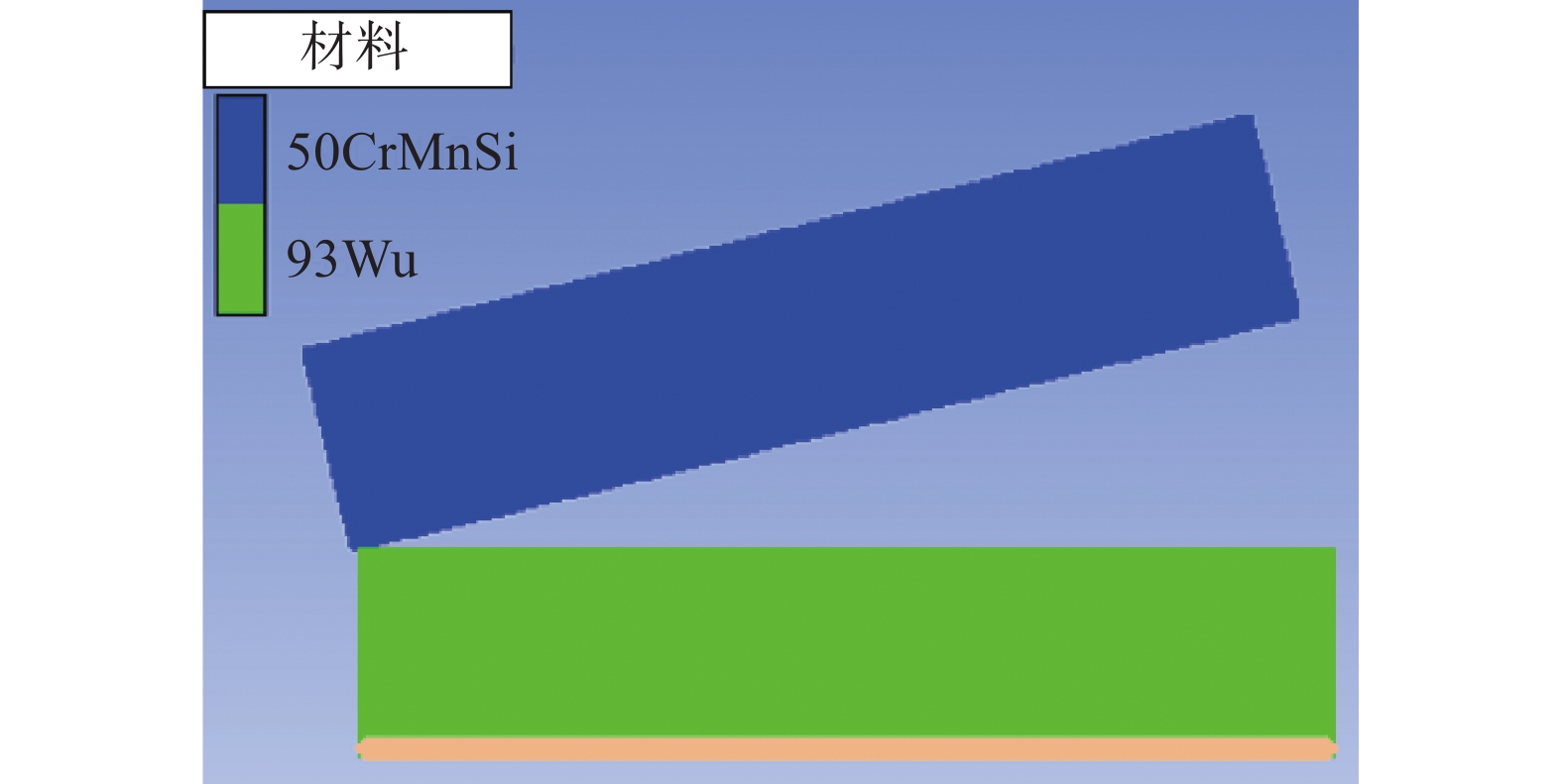

图 11 二维微观钨-钢爆炸焊接过程
Figure 11. Two-dimensional microscopic tungsten-steel explosive welding process. (a) previous period; (b) interim period; (c) late period
![]()
图 13 钨/钢爆炸焊接波纹处温度云图
Figure 13. Temperature map of tungsten/steel explosive weld corrugations
表 1 ANFO炸药的JWL方程参数
Table 1 JWL equation parameters of ANFO explosive
炸药密度ρ/(g·cm−3) 炸药爆速Vd/(m·s−3) 材料常数A1/GPa 材料常数B1/GPa 材料常数R1 材料常数R2 材料常数ω 0.5 2 100 494 1.89 3.9 1.1 0.33
下载: 导出CSV
表 2 93Wu与50SiMn钢的Johnson-Cook材料模型参数
Table 2 Johnson-cook material model parameters for 93Wu and 50SiMn steels
材料 材料密度ρ/(g·cm−3) 剪切模量G0/GPa 屈服应力A2/GPa 硬化模量B2/GPa 硬化指数n 93Wu 17.68 132 1.51 0.58 0.12 50SiMn 7.83 54 0.65 0.78 0.232 材料 应变率强化参数C 软化指数m 金属熔点Tm/K 室温Tr/K 93Wu 0.016 1 1723 293 50SiMn 0.0034 1.27 1793 294
下载: 导出CSV
表 3 橡胶的MOONEY材料模型参数
Table 3 Rubber's MOONEY material model parameters
材料密度
ρ/(g·cm−3)泊松比
υ材料常数
A3材料常数
B31.01 0.499 0.0133 0.00263
下载: 导出CSV
-
[1] 代野, 李忠盛, 戴明辉, 等. 钨铜合金与铜扩散连接界面结构及性能研究[J]. 兵器装备工程学报, 2020, 41(10): 170 − 173. Dai Ye, Li Zhongsheng, Dai Minghui, et al. Microstructure and mechanical properties of diffusion bonding joints between WCu10 and Cu[J]. Journal of Ordnance Equipment Engineering, 2020, 41(10): 170 − 173.
[2] Lehr H F, Wollman E, Koerber G. Experiments with jacketed rods of high fineness ratio[J]. International Journal of Impact Engineering, 1995, 17(4): 517 − 526.
[3] Li Xinjun, Mo Feng, Wang Xinhong, et al. Numerical study on mechanism of explosive welding[J]. Science and Technology of Welding and Joining, 2012, 17(1): 36 − 41. doi: 10.1179/1362171811Y.0000000071
[4] Cartion Erik Peter, Stuivinga Marianne Euphemia Corry. Process for the production of a jacketed penetrator. : EP20060835635[P]. 2008-08-20.
[5] Daichi Moria, Ryuta Kasadaa, Satoshi Konishia, et al. Underwater explosive welding of tungsten to reduced-activation ferritic steel F82H[J]. Fusion Engineering and Design, 2014, 89(7-8): 1086 − 1090. doi: 10.1016/j.fusengdes.2013.12.038
[6] Tang Kui, Wang Jinxiang, Chen Xingwang, et al. Penetration characteristics of jacketed rods into semi-infinite steel targets[J]. Explosion and Shock Waves, 2020, 40(5): 87 − 95. doi: 10.1016/j.jmatprotec.2021.117400
[7] 吴晓明, 史长根, 房中行, 等. TA2/5083钛铝爆炸焊接数值模拟及实验[J]. 稀有金属材料与工程, 2022, 51(1): 286 − 294. Wu Xiaoming, Shi Changgen, Fang Zhongxing, et al. Numerical simulation and experiment of TA2/5083 Ti-Al explosive welding[J]. Rare Metal Material and Engineering, 2022, 51(1): 286 − 294.
[8] 曹杰, 贾红新, 武慧恩, 等. 钛-铝薄板爆炸焊接数值模拟[J]. 火工品, 2020(3): 53 − 56. Cao Jie, Jia Hongxin, Wu Huien, et al. Numerical simulation on explosive welding of Ti/Al plate[J]. Initiators and Pyrotechnics, 2020(3): 53 − 56.
[9] 唐奎, 王金相, 陈兴旺, 等. 夹心弹对半无限钢靶的侵彻特性[J]. 爆炸与冲击, 2020, 40(5): 87 − 95. Tang Kui, Wang Jinxiang, Chen Xingwang, et al. Penetration characteristics of jacketed rods into semi-infinite steel targets[J]. Explosion and Shock Waves, 2020, 40(5): 87 − 95.
[10] 辛春亮, 朱星宇, 薛再清, 等. 有限元分析常用材料参数手册[M]. 北京: 机械工业出版社, 2022. Xin Chunliang, Zhu Xingyu, Xu Zaiqing, et al. Handbook of material parameters commonly used in finite element analysis [M]. Beijing: Machinery Industry Press, 2022.
[11] 缪广红, 艾九英, 马雷鸣, 等. 不锈钢/普碳钢双面爆炸复合的数值模拟[J]. 焊接学报, 2020, 41(8): 55 − 62. Miao Guanghong, Ai Jiuying, Ma Leiming et al. Numerical simulation of double-sided explosive welding of stainless steel/ordinary carbon steel[J]. Transactions of the China Welding Institution, 2020, 41(8): 55 − 62.
[12] 郑远谋. 爆炸焊接和爆炸复合材料[M]. 北京: 国防工业出版社, 2017. Zheng Yuanmou. Explosive welding and explosive composite material[M]. Beijing: National Defence Industry Press, 2017.
[13] 刘开源. 难熔金属预热爆炸焊接数值模拟及实验研究[D]. 北京: 北京理工大学, 2021. Liu Kaiyuan. Numerical simulation and experimental investigation on hot explosive welding of refractory metals[M]. Beijing: Beijing Institute of Technology, 2021.
[14] 毕志雄, 李雪交, 吴勇, 等. 钛箔/钢爆炸焊接的界面结合性能[J]. 焊接学报, 2022, 43(4): 81 − 85. doi: 10.12073/j.hjxb.20211105002 Bi Zhixiong, Li Xuejiao, Wu Yong, et al. Interfacial bonding properties of titanium foil/steel explosive welding[J]. Transactions of the China Welding Institution, 2022, 43(4): 81 − 85. doi: 10.12073/j.hjxb.20211105002
-
