一种基于能量耗散的对接接头疲劳寿命快速预测模型

魏巍; 孙杨; 赵兴明; 陈明华; 邹丽; 杨鑫华

doi:10.12073/j.hjxb.20220929005

一种基于能量耗散的对接接头疲劳寿命快速预测模型

魏巍^{1, 2, 3,},
孙杨^{2, 3},
赵兴明¹,
陈明华¹,
邹丽^{2, 3},
杨鑫华^{2, 3, ,}

1.
辽宁工业大学, 锦州, 121001
2.
大连交通大学, 大连, 116028
3.
辽宁省轨道交通装备焊接与可靠性重点实验室, 大连, 116028

基金项目: 国家自然科学基金资助项目(51875072和52005071)；辽宁省高等学校国境外留学项目(2018LNGXGJWPY-YB012)；辽宁省自然科学基金项目资助项目(MS-2021-319)；辽宁省教育厅基本科研项目青年项目(LJKQZ20222271)；辽宁工业大学博士科研启动基金(XB2022001)

详细信息

作者简介:
魏巍，博士；主要研究方向为焊接结构疲劳可靠性评估；Email: ouyangweirui1995@163.com

通讯作者:
杨鑫华，博士，教授，博士研究生导师；Email: yangxh@djtu.edu.cn

中图分类号: TG 405
计量
- 文章访问数: 212
- HTML全文浏览量: 60
- PDF下载量: 57
出版历程
- 收稿日期: 2022-09-28
- 网络出版日期: 2023-07-18
- 刊出日期: 2023-08-16

A rapid fatigue life prediction model of butt joints based on energy dissipation

WEI Wei^{1, 2, 3,},
SUN Yang^{2, 3},
ZHAO Xingming¹,
CHEN Minghua¹,
ZOU Li^{2, 3},
YANG Xinhua^{2, 3, ,}

1.
Liaoning University of Technology, Jinzhou, 121001, China
2.
Dalian Jiaotong University, Dalian, 116028, China
3.
Liaoning Key Laboratory of Welding and Reliability of Rail Transportation Equipment, Dalian, 116028, China

摘要

摘要: 通过引入ISV(internal state variable)本构模型中的α和β变量，建立了一种与对接接头高周疲劳滞弹性和非弹性行为相关的能量耗散模型，并定义了两个特征应力幅，即标志着可恢复滞弹性和不可恢复非弹性行为开始形成的关键应力幅σ_c0和σ_c1(疲劳极限)；借助该能量耗散模型，研究了不同应力幅下的对接接头能量耗散响应情况，发现能量耗散在疲劳极限附近呈现从线性响应到非线性响应的过渡；在此基础上，考虑到当应力幅高于疲劳极限时，全寿命周期的能量耗散存在临界值，结合与损伤相关的非弹性耗散，研发了一种基于损伤累积的疲劳寿命预测模型，并对接头的疲劳寿命进行了快速预测. 结果表明，经预测数据和试验数据拟合的中值S-N曲线一致程度较好，从而证明了模型可用于实现对接接头的疲劳寿命快速、精确预测.
- ISV模型 /
- 能量耗散 /
- 疲劳寿命 /
- S-N曲线
Abstract: An energy dissipation model for high cycle fatigue linked to anelastic and inelastic behavior of butt joints is developed by introducing α and β variables of the internal state variable (ISV) constitutive model. The crucial stress amplitudes, σ_c0 and σ_c1 (fatigue limit), corresponding to the onset of recoverable anelastic and unrecoverable inelastic behavior, are defined as two characteristic stress amplitudes. The energy dissipation response of butt joints under different stress amplitudes is examined using this energy dissipation model. The results demonstrate that when stress levels are close to the fatigue limit, the energy dissipation exhibits a transition from a linear response to a nonlinear response. On this basis, considering that when the stress amplitude is above the fatigue limit, there is a critical value for the energy dissipation during the fatigue duration, a fatigue life prediction model based on damage accumulation is developed in combination with the damage-related inelastic dissipation, thereby reaching a rapid fatigue life prediction. The results show that the median S-N curve fitted by the predicted data and the test data is in good agreement, and this validates that the proposed model can be utilized to realize a rapid and accurate prediction of the fatigue life of butt joints.
- internal state variable (ISV) /
- energy dissipation /
- fatigue life /
- S-N curve

HTML全文

0. 序言

钛合金因其轻质、高强、耐高温、耐腐蚀等优异性能，被广泛应用于航空航天、海洋工程、化工及压力容器等领域^[1]. 随着我国先进飞行器的发展，将钛合金应用于管路系统，相比于传统的不锈钢或铝合金管材，钛合金管不仅能够承担更大的工作压力，还能够满足航空航天领域对可靠性及持久性的要求^[2-3].

在实际应用过程中，钛合金管材、板材或型材均会受到空间位置及装配精度局限，势必要采用合适的焊接方法对其进行连接. 目前，薄板钛合金常用的焊接方法为钨极氩弧焊接(TIG)，吴巍等人^[4]研究发现钛合金常规TIG焊接接头的焊缝和热影响区晶粒严重粗化，在热影响区粗晶区部位存在硬度的软化区，随着焊接热输入增加，硬度值逐渐减小. 吴健文等人^[5]采用快频脉冲TIG技术搅拌熔池内部液态金属，进而减小TC4钛合金焊缝晶粒和热影响区粗化，焊缝区组织为网篮状马氏体α'相.

随着激光焊接的普遍应用，TC4钛合金激光焊接技术也得到大量研究^[6-8]. 南京航空航天大学黄炜等人^[9]研究发现TC4钛合金激光焊接接头主要分为细晶区、柱状晶区和等轴晶区，熔合区组织主要为网篮状针状α'马氏体和未转变的β相，热影响区主要为初生α相和针状α'马氏体. 日本大阪大学Liu等人^[10]认为随着激光焊接速度的增加，熔合区的针状α'马氏体变得更加细小，使得熔合区硬度值维持在较高的水平. 西安交通大学Xu等人^[11]研究发现TC4激光焊接接头硬度值分布与微观组织密切相关，焊缝熔合线位置具有最大硬度值，而随距焊缝中心距离增加，显微硬度值逐渐减小.

TC4钛合金焊接接头宏观形貌、微观组织及显微硬度与TIG和激光焊接方法及工艺参数密切相关，因此主要对TIG和激光焊接方法下的工艺、组织、性能的相互关系进行系统研究.

1. 试验方法

研究所采用的试验材料为TC4钛合金，试样长为100 mm、宽为100 mm、厚2.0 mm，化学成分如表1所示. 采用TIG和激光表面自熔焊接方法，焊接方向垂直于板材轧制方向，焊接示意图如图1所示. 施焊前，采用砂纸对试样表面进行打磨，并采用NaOH和HCl溶液对试样进行处理，以去除表面的氧化膜，最后用酒精对试样进行冲洗并烘干.

表 1 TC4钛合金主要化学成分(质量分数, %)

Table 1. Chemical composition of TC4 alloy

Al	V	Fe	Si	C	N	H	O	Ti
5.5 ~ 6.8	3.5 ~ 4.5	0.30	0.15	0.10	0.05	0.015	0.15	余量

下载: 导出CSV

| 显示表格

图 1 TC4钛合金TIG和激光焊接示意图

Figure 1. The TIG and laser welding diagram for TC4 titanium alloy. (a) TIG welding; (b) laser welding

下载: 全尺寸图片幻灯片

TIG电弧焊接试验过程中主要研究焊接电流和焊接速度对焊接接头横截面形貌和微观组织的影响规律；激光焊接主要研究激光输出功率对接头微观组织的影响. TIG和激光焊接过程中均采用纯氩气对高温焊接熔池区域进行保护，其中钨极保护喷嘴气体流量为8 L/min，焊接拖罩气体流量为10 L/min.

焊后采用线切割在焊缝相同位置上截取金相试样，经过磨抛后采用Kroll试剂对金相试样进行腐蚀，采用光学显微镜对焊接接头的组织状态进行分析，并采用显微硬度计测量接头的显微硬度分布，焊接接头测量点间距均为0.2 mm，加载载荷1 kg，持续15 s.

2. 试验结果

2.1 焊接接头宏观形貌及晶粒尺寸

图2为不同焊接参数下的TC4钛合金TIG焊接接头焊缝横截面形貌，具体数据如表2所示. 可以看出TC4钛合金TIG焊接接头主要分为母材、热影响区和焊缝区. 并且随着焊接电流增加或焊接速度减小，TC4钛合金焊接接头焊缝区和热影响区宽度逐渐增加，且焊缝区和热影响区的晶粒尺寸也逐渐增加.

图 2 不同TIG焊接参数下的焊缝横截面形貌

Figure 2. The cross sections of TIG welded joint with various parameters. (a) 180 A, 0.8 m/min; (b) 200 A, 0.8 m/min; (c) 220 A, 0.8 m/min; (d) 220 A, 1.0 m/min; (e) 220 A, 1.2 m/min

下载: 全尺寸图片幻灯片

表 2 不同TIG焊接参数下的焊缝横截面形状参数

Table 2. The shape parameters of TIG weld cross sections with various parameters

序号	焊接电流I/A	焊接电压U/V	焊接速度 v/(m·min⁻¹)	热输入Q/(J·mm⁻¹)	焊缝宽度d₁/mm	单侧热影响区宽度d₂/mm
1	180	14.3	0.8	116	5.81	1.57
2	200	14.8	0.8	133	6.50	1.71
3	220	15.4	0.8	152	7.04	1.80
4	220	15.2	1.0	120	5.69	1.58
5	220	15.2	1.2	100	5.11	1.36

下载: 导出CSV

| 显示表格

TC4钛合金焊接接头的组织转变比较复杂，焊缝区域的晶粒组织形态和尺寸主要取决于最高加热温度、高温停留时间及冷却速率. 钛合金熔点高、导热性能差，焊接过程中接头在高温停留时间长，并且焊后冷却过程迅速，使得焊缝和热影响区的微观组织发生显著变化. 根据晶粒尺寸特征TC4钛合金TIG焊接接头可以细分为焊缝柱状晶区、焊缝粗晶区、热影响区粗晶区、热影响区细晶区和母材. 其中焊缝柱状晶区晶粒呈45°夹角从两侧对称向焊缝中心位置生长，晶粒具有较大的长宽比，而焊缝粗晶区和热影响区粗晶区晶粒基本呈现等轴状态. 当焊接电流为220 A、焊接速度为0.8 m/min时，此时具有最大的焊接热输入，焊缝区表面宽度为7.04 mm，单侧热影响区宽度为1.80 mm，焊缝中心区域呈现铸态组织特征，晶粒显著粗化，为粗大的柱状晶组织.

图3为不同参数下的焊缝晶粒尺寸分布特征，可以发现从焊缝中心向两侧，晶粒尺寸逐渐减小，呈现非线性梯度变化特征，在柱状晶/焊缝粗晶区、焊缝粗晶区/热影响区粗晶区具有最大的晶粒梯度. 随着焊接电流增加或焊接速度降低，焊缝中心柱状晶区的宽度逐渐减小，并向粗晶区转变，焊缝区晶粒尺寸变化趋势逐渐趋于平缓. 特别是当焊接速度增加至1.2 m/min时，焊缝中心区域的晶粒尺寸基本一致，粗大柱状晶区域减小，晶粒长宽比降低，与粗晶区基本具有相似的晶粒尺寸.

图 3 不同参数下的焊缝晶粒尺寸分布特征

Figure 3. The grain distribution characteristics of welded joint with various parameters. (a) effect of welding current on grain size; (b) effect of welding speed on grain size

下载: 全尺寸图片幻灯片

图4为不同激光焊接参数下的焊缝横截面形貌，如表3所示. 可以看到不同激光焊接功率下的TC4钛合金焊缝横截面形貌基本相似，焊缝区和热影响区宽度变化不明显，不同激光功率参数下的接头焊缝区宽度为2.50 mm，约为TIG焊缝区宽度的40%；单侧热影响区宽度为0.50 mm，约为TIG焊热影响区宽度的30%. 接头焊缝区主要为柱状晶组织，具有联生结晶生长的特征，相比于TIG焊接柱状晶尺寸显著降低. 这是由于激光焊接具有较快的加热和冷却速率，熔池液态金属主要依附于母材半熔化晶粒形核长大，熔池高温停留时间相对较短，晶粒来不及长大变凝固. 在热影响区主要分为近缝区的完全转变热影响区，组织为粗大等轴晶；以及近母材区的未完全转变热影响区，组织为的细小等轴晶和板条组织，主要与最高加热温度有关.

图 4 不同激光焊接参数下的焊缝横截面形貌

Figure 4. The cross sections of laser welded joint with various parameters. (a) 3.4 kW, 3.0 m/min; (b) 3.8 kW, 3.0 m/min; (c) 4.2 kW, 3.0 m/min; (d) 4.6 kW, 3.0 m/min

下载: 全尺寸图片幻灯片

表 3 不同激光焊接参数下的焊缝横截面形状参数

Table 3. The shape parameters of laser weld cross sections with various parameters

序号	激光功率P/kW	焊接速度v /(m·min⁻¹)	离焦量d_F /mm	热输入Q /(J·mm⁻¹)	焊缝宽度d₁ /mm	单侧热影响区宽度d₂ /mm
1	3.4	3.0	0	68	2.61	0.53
2	3.8	3.0	0	76	2.77	0.35
3	4.2	3.0	0	84	2.49	0.38
4	4.6	3.0	0	92	2.50	0.40

下载: 导出CSV

| 显示表格

2.2 焊缝微观组织与显微硬度

图5和图6分别为TIG焊接(220 A，1.2 m/min)和激光焊接(4.2 kW，3.0 m/min)接头的微观组织特征，虽然两者焊接热源形式有所差异，但是TC4钛合金焊接接头不同区域微观组织特征基本相似. 在TC4钛合金加热过程中，当温度超过α/β转变温度时，TC4母材中的α相向β向转变，由于合金元素在β相中的扩散系数较大，β晶粒将快速长大. 在随后的焊缝快速冷却过程中，焊接熔池将会保存原来粗大的β晶粒至固相. 因此焊缝组织中为由粗大的β柱状晶转变而来的针状马氏体α'相，高温β晶粒的晶界清晰. 此时针状马氏体α'相具有一定的晶体学相位关系，主要是从β晶界向晶内生长. 然而，对比TIG焊焊接接头和激光焊接接头组织特征，可以发现，由于激光焊接热输入小、熔池高温停留时间短暂、加热及冷却过程快速，使得TC4钛合金焊缝组织的针状α'马氏体更加细小.

图 5 TC4钛合金TIG焊接接头微观组织

Figure 5. The microstructure of TIG welded joint. (a) fusion line area; (b) heat affected zone 1; (c) heat affected zone 2; (d) heat affected zone 3; (e) weld zone 1; (f) weld zone 2

下载: 全尺寸图片幻灯片

图 6 TC4钛合金激光焊接接头微观组织

Figure 6. The microstructure of laser welded joint. (a) fusion line area; (b) heat affected zone; (c) weld zone

下载: 全尺寸图片幻灯片

在近缝区热影响区的加热温度超过α/β转变温度，α相全部转变为β相，由于此处的加热温度低于焊缝区域，且冷却速度相比于焊缝较快，因此形成β等轴晶粒，晶粒尺寸相比于焊缝较小. 在随后的冷却过程中，β相转变为α'相. 由于此时熔池的冷却速度相对较大，使得针状马氏体α'相既能够在β晶界形核，又能够在β晶内形核，生成网篮组织. 随着距焊缝中心位置的增加，热影响区的加热温度仅能使部分α相转变为β相，高温为α + β双相，由于此时的加热温度较低且冷却速度较快，β晶粒来不及快速长大，晶粒尺寸较小；与随后的快速冷却使得未转变的α保留下来，生成原生α + 针状马氏体α'双相组织.

图7为TC4钛合金TIG和激光焊接接头不同区域的显微硬度分布，由图可以发现，激光焊接接头焊缝区显微硬度基本保持在370 HV，在熔合线位置硬度值达到最高值为393 HV，在热影响区显微硬度值迅速降低. 激光焊接接头的冷却速度较快，导致生成较多的针状α'相，使得焊缝显微硬度值相比于母材整体偏高.

图 7 TC4合金TIG和激光焊接接头显微硬度分布特征

Figure 7. The microhardness distribution of TIG and laser welded joints. (a) TIG welding; (b) laser welding

下载: 全尺寸图片幻灯片

此外，TIG焊接接头的显微硬度值要明显低于激光焊接接头，焊缝区显微硬度值为350 HV，在近缝热影响区粗晶区存在软化区，显微硬度值达到最低值300 HV，随后在热影响细晶区有所增加，并逐渐降低至母材320 HV左右. 这是因为钛合金导热性差，热影响区近缝区长时间处于过热状态，β晶粒严重长大，在随后的冷却过程中，较快的冷却速度使得未转变的α相保留下来，形成α + α'双相组织，在硬度方面体现为熔合线附近粗晶区的显微硬度值降低.

3. 结论

(1)在实现2.0 mm厚度TC4钛合金全熔透条件下，激光焊接具有较小的热输入和较高的焊接速度，激光焊接接头焊缝区和热影响区宽度分别为TIG焊接接头的40 %和30 %.

(2)TC4钛合金TIG和激光焊接接头晶粒尺寸随距焊缝中心位置的增加逐渐减小. 相比于TIG焊接，激光焊接接头焊缝区柱状晶和热影响区等轴晶的晶粒尺寸均显著减小. 且随着焊接热输入增加，TC4钛合金TIG焊接接头的晶粒尺寸逐渐增大，而激光焊接接头晶粒尺寸对热输入的敏感性较低.

(3)相比于TIG焊接，TC4钛合金激光焊接具有快速加热和冷却的特征，焊缝区呈现魏氏组织特征，针状α'马氏体相互交错，且马氏体更加细小，接头的显微硬度值相对较高. 而TC4钛合金TIG焊接接头在近缝热影响区粗晶区存在软化现象，显微硬度值低于母材.

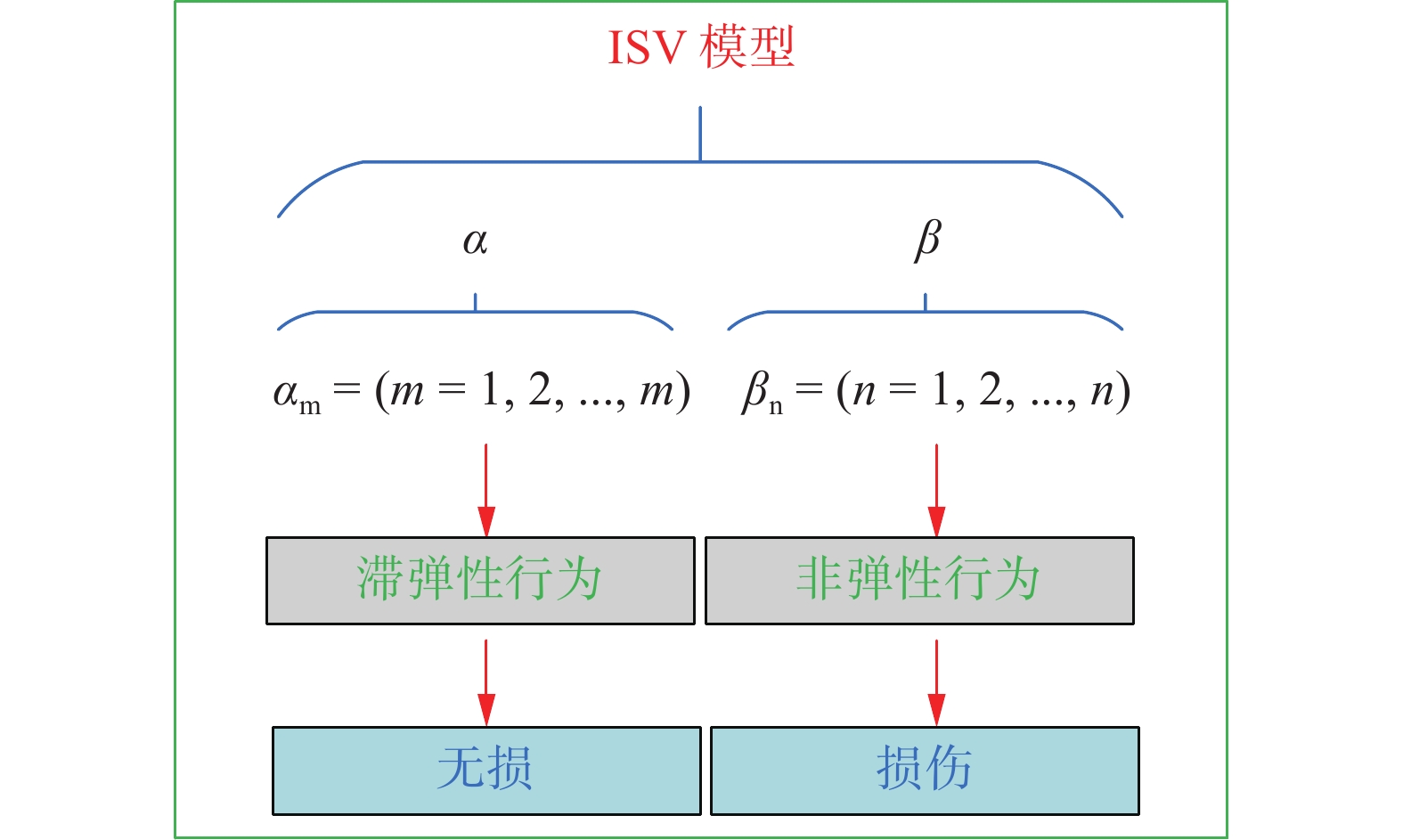

图 1 ISV模型示意图

Figure 1. Schematic of internal state variable (ISV) model

下载: 全尺寸图片幻灯片

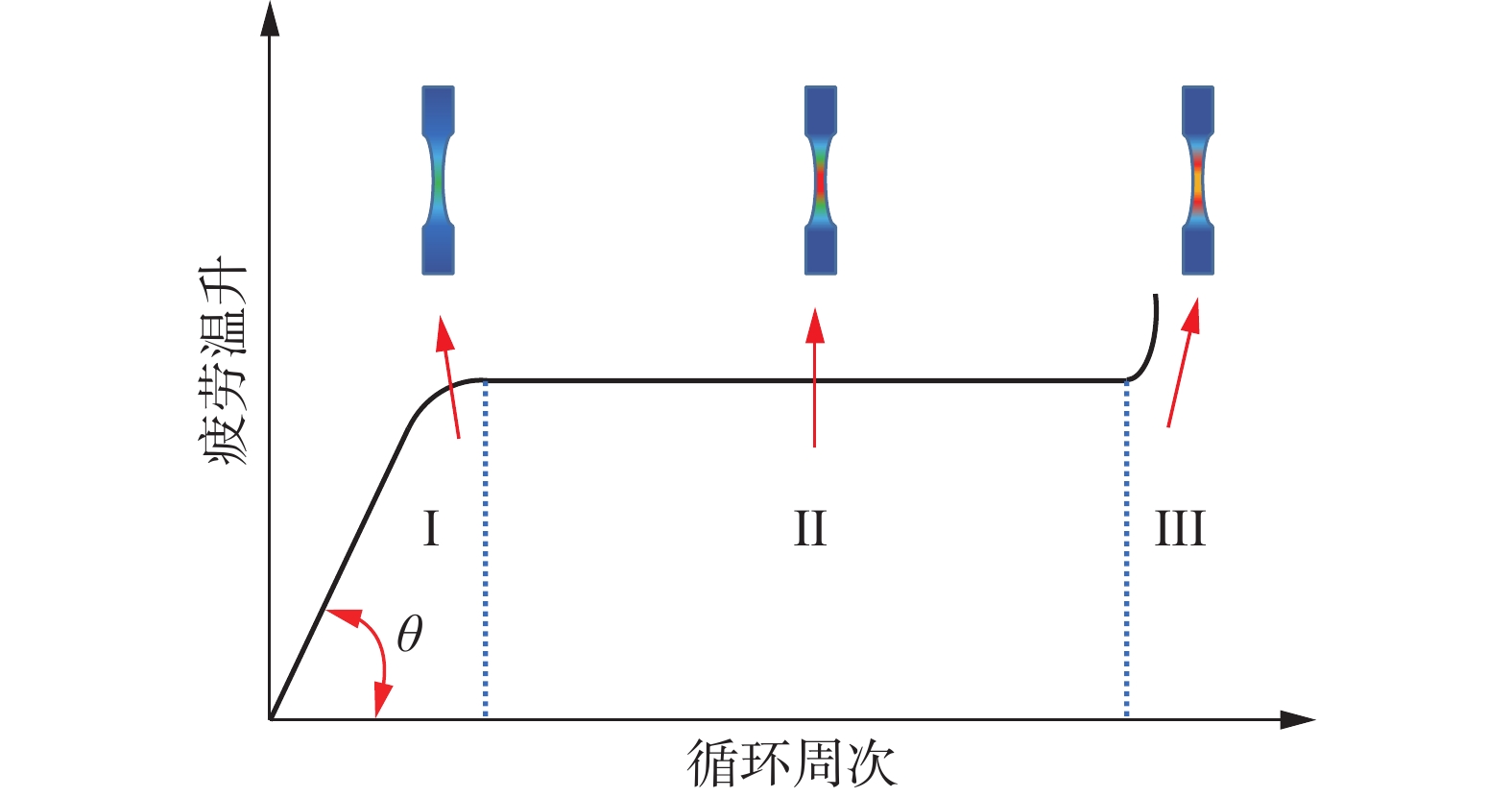

图 2 典型的疲劳温升进程示意图

Figure 2. Schematic of the typical temperature rise process

下载: 全尺寸图片幻灯片

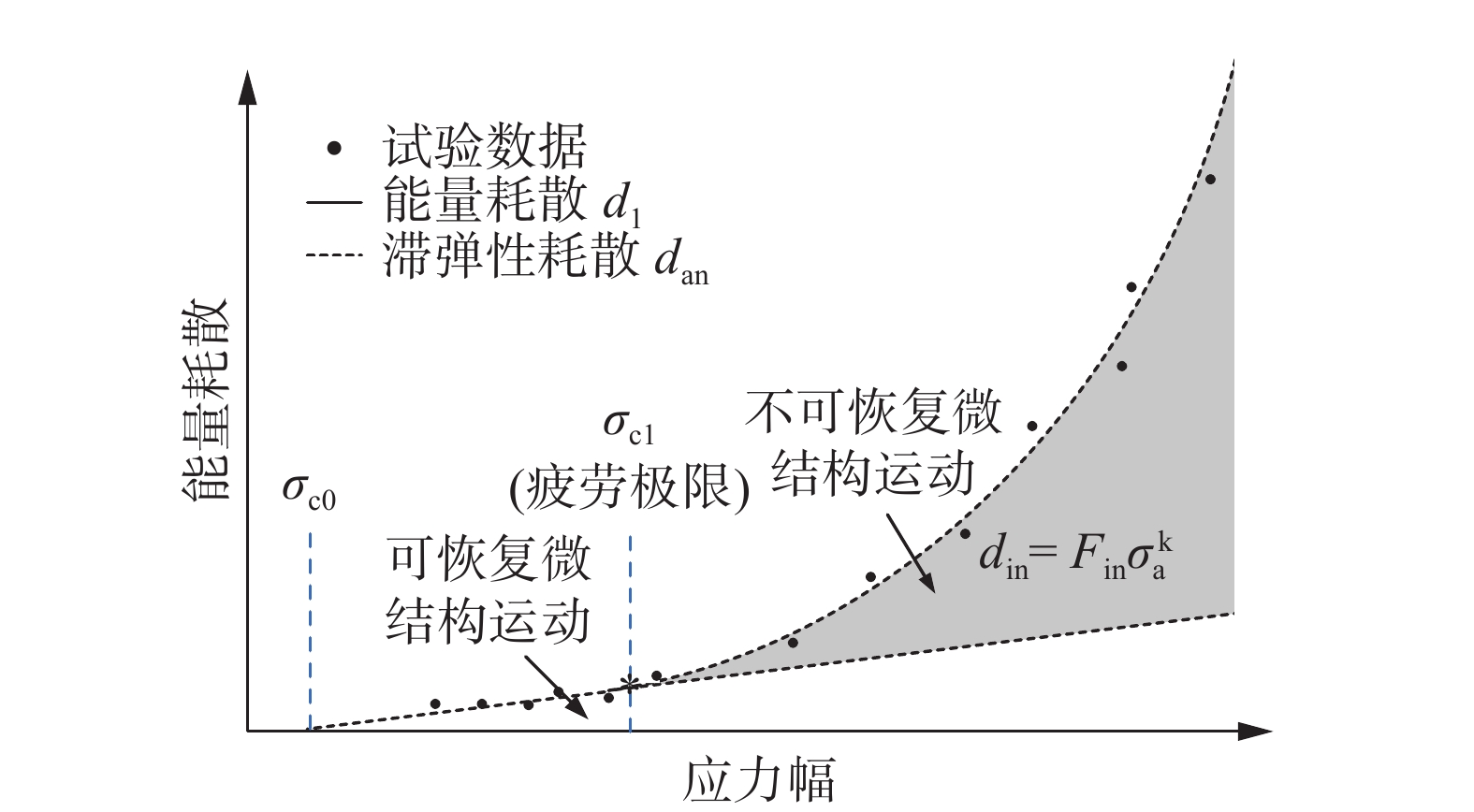

图 3 不同应力幅水平下的能量耗散响应

Figure 3. Energy dissipation response under different stress amplitude levels

下载: 全尺寸图片幻灯片

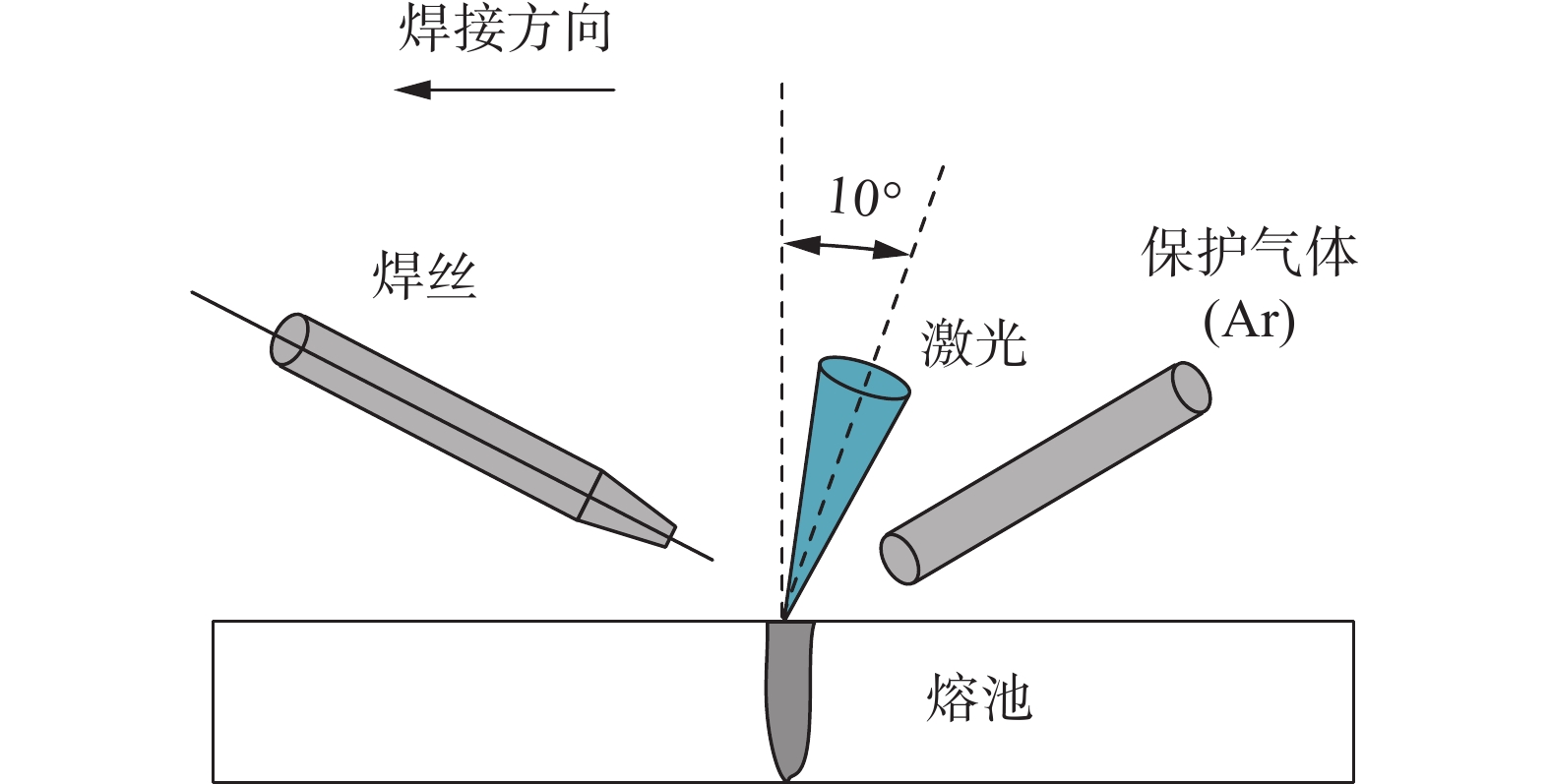

图 4 激光填丝焊示意图

Figure 4. Schematic of laser welding with filler wire

下载: 全尺寸图片幻灯片

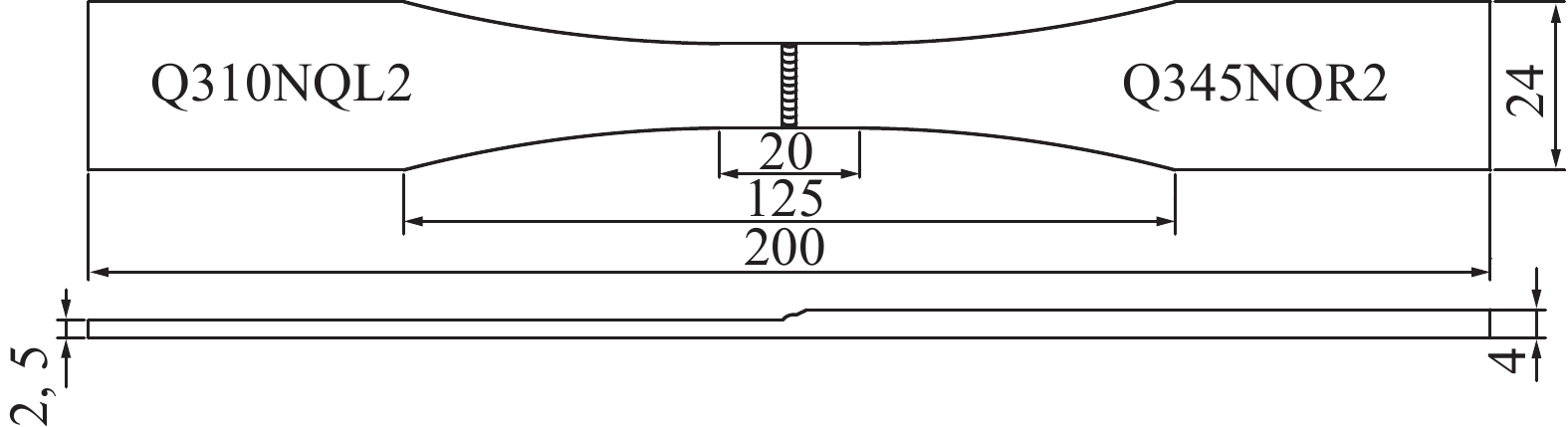

图 5 Q310NQL2-Q345NQR2对接接头尺寸(mm)

Figure 5. Dimension of Q310NQL2-Q345NQR2 butt joint

下载: 全尺寸图片幻灯片

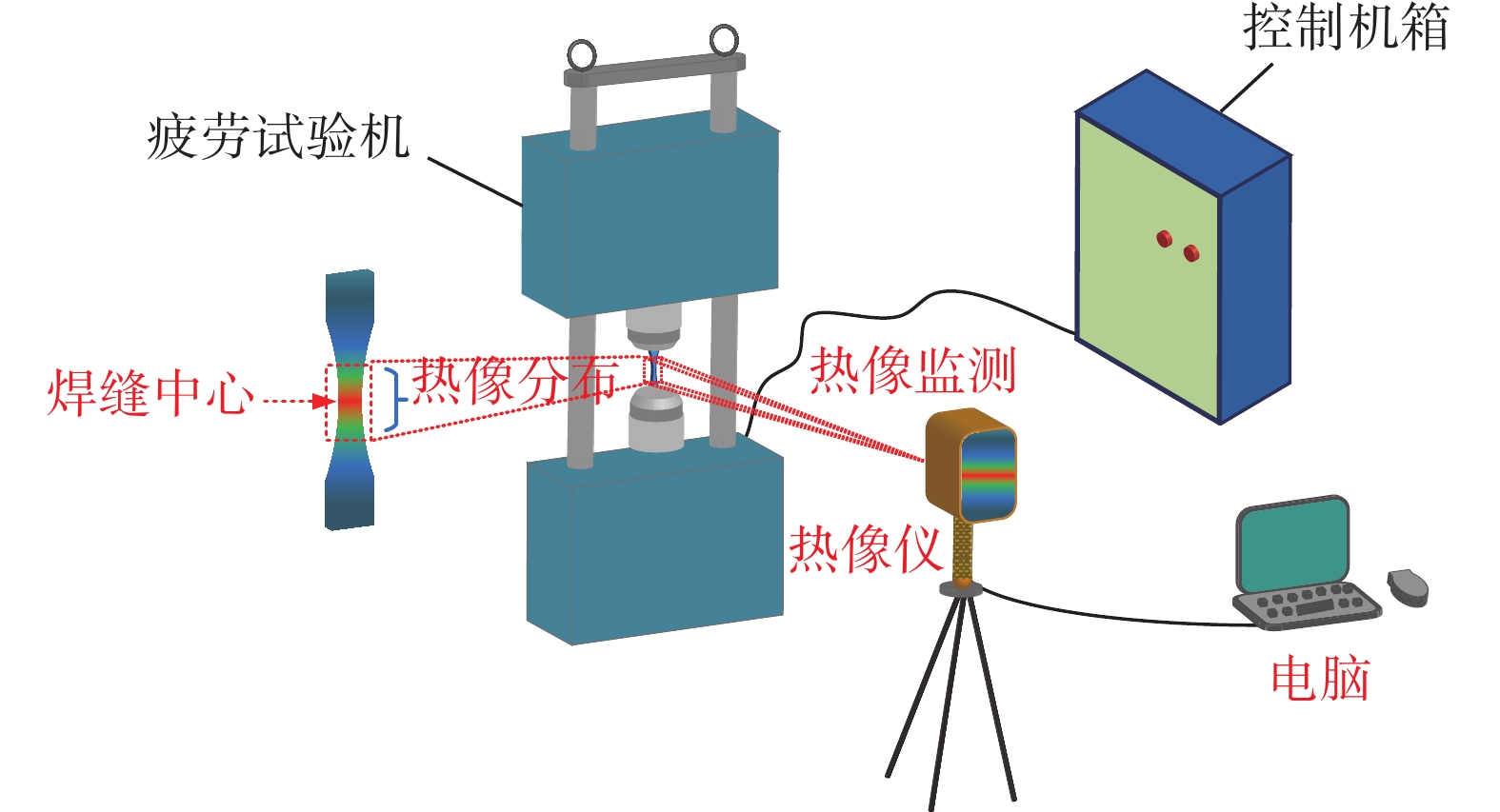

图 6 热像测试与疲劳试验系统

Figure 6. System of thermographic monitor and fatigue test

下载: 全尺寸图片幻灯片

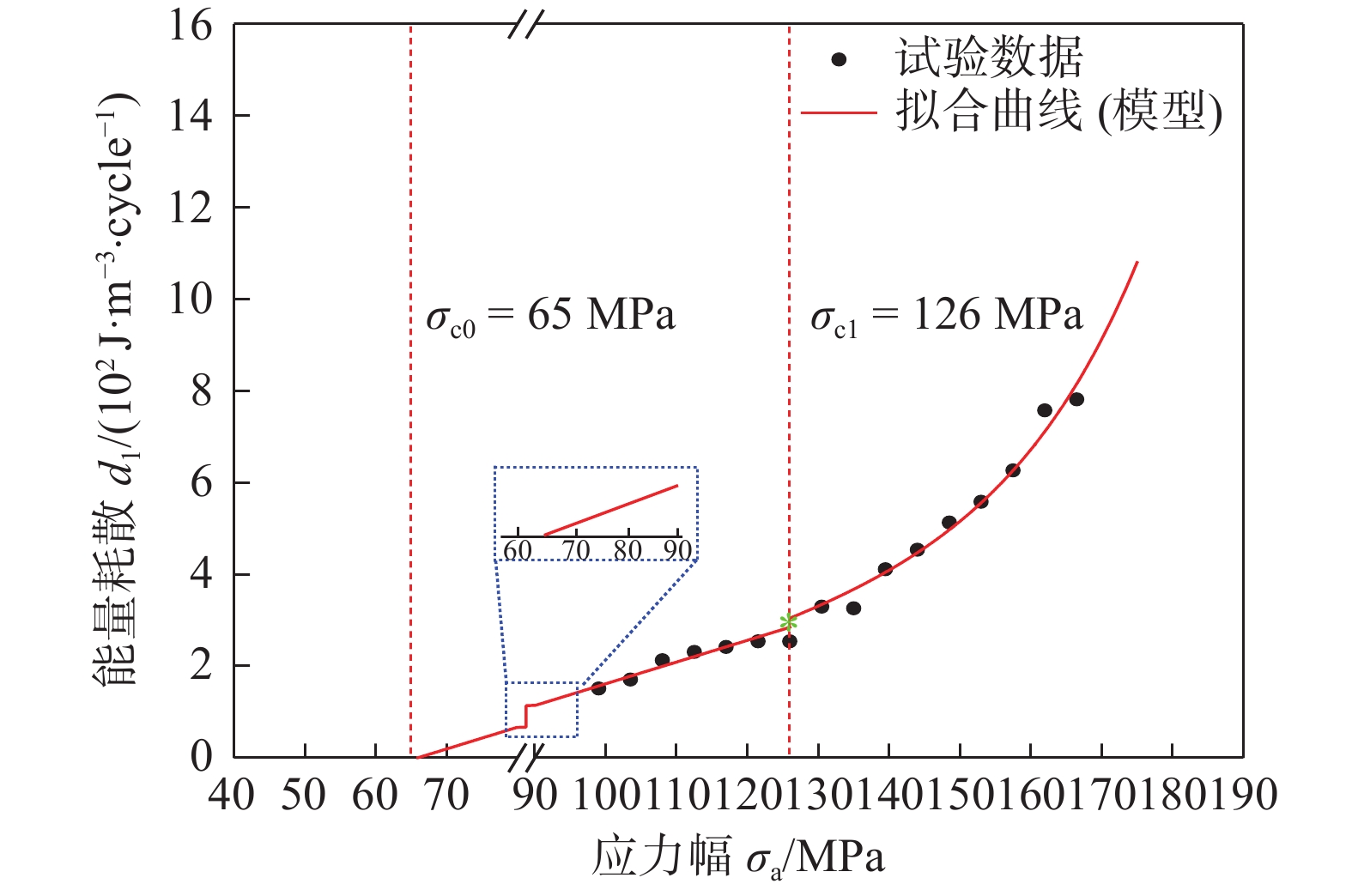

图 7 Q310NQL2-Q345NQR2对接接头在不同应力幅下的能量耗散响应

Figure 7. Energy dissipation response of Q310NQL2-Q345NQR2 butt joints under different stress amplitudes

下载: 全尺寸图片幻灯片

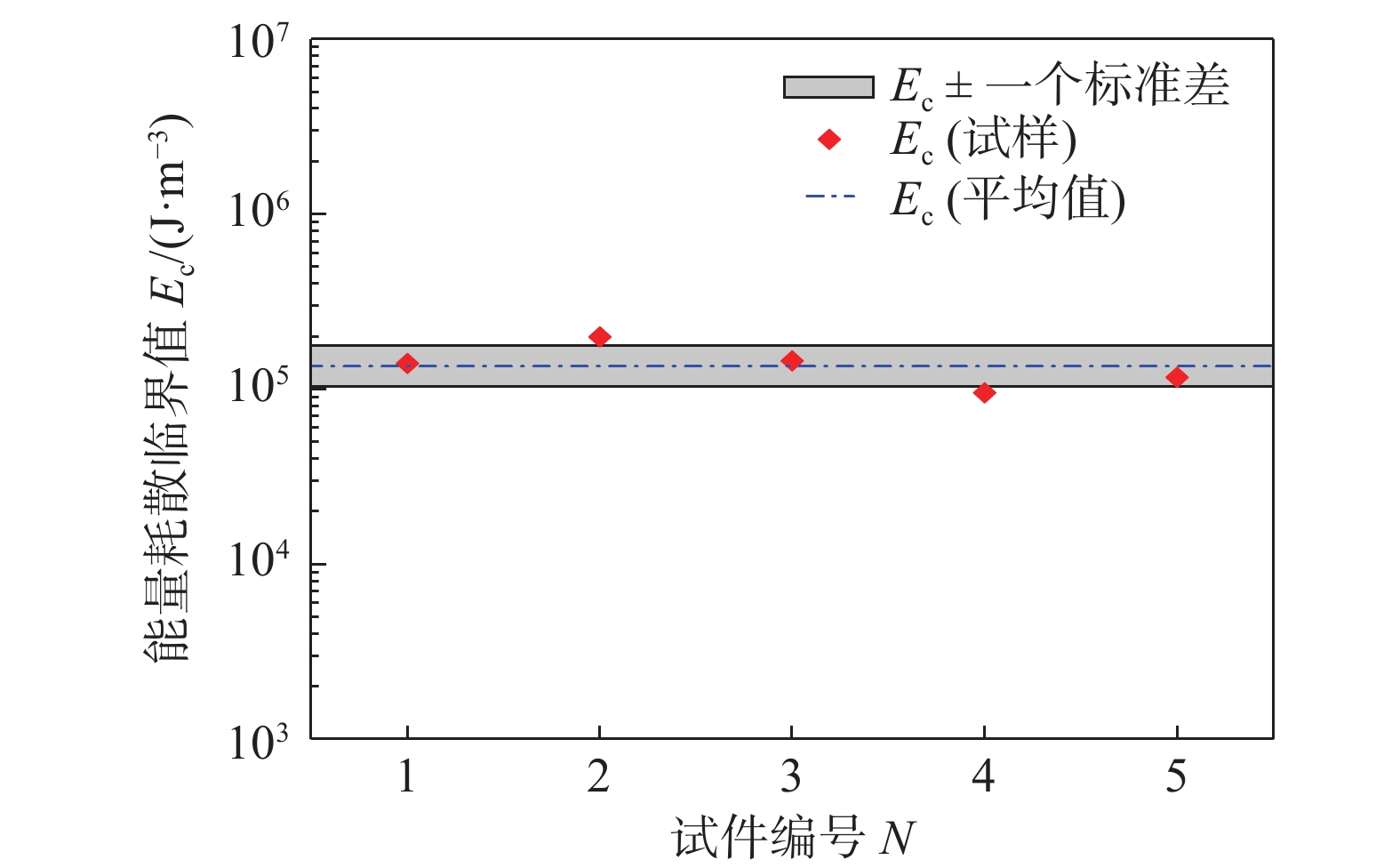

图 8 应力幅为148.5 MPa下的对接接头高周疲劳能量耗散及其平均值

Figure 8. Energy dissipation and its mean value of butt joints with the stress amplitude equals 148.5 MPa

下载: 全尺寸图片幻灯片

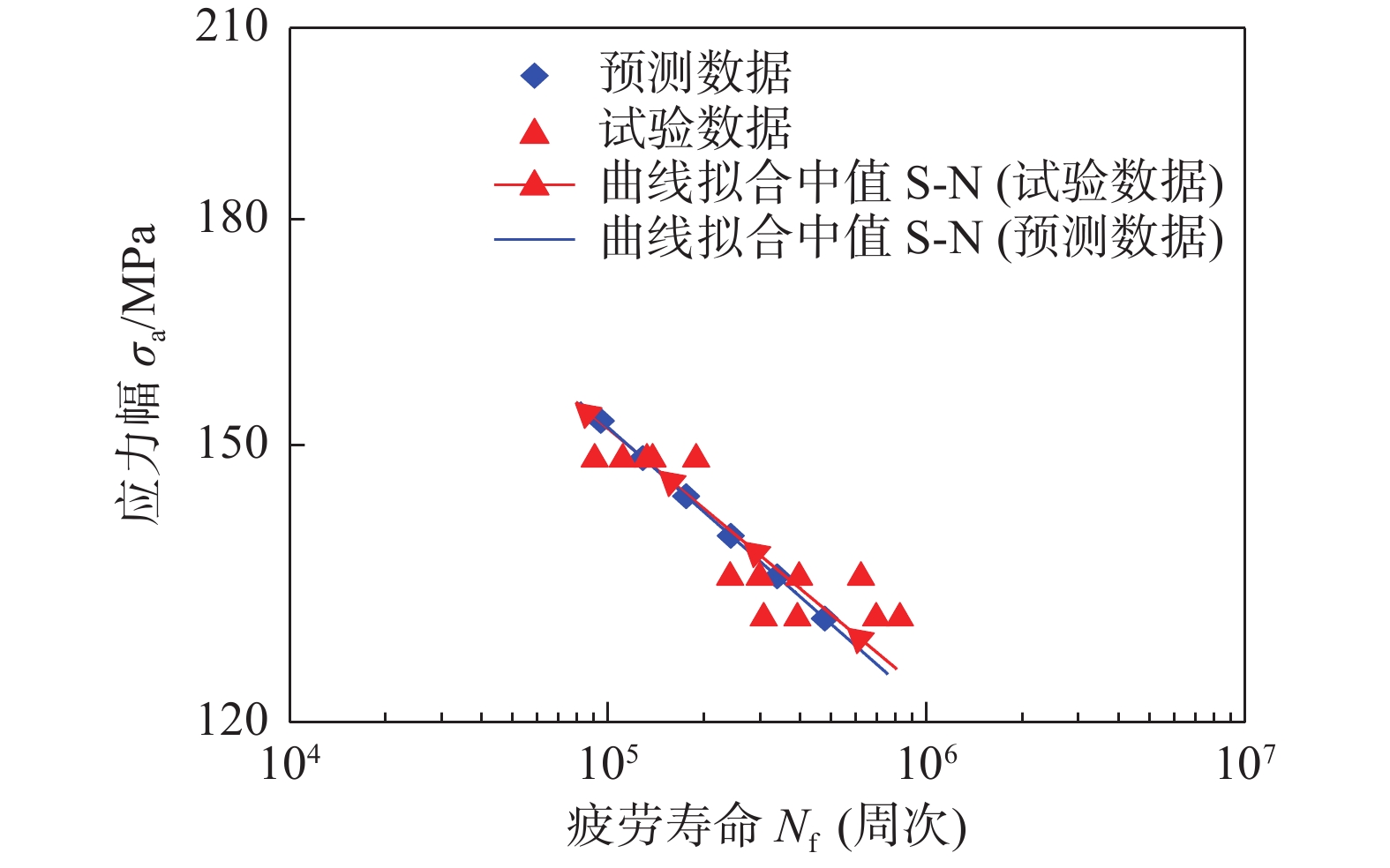

图 9 经预测数据和试验数据拟合的中值S-N曲线对比

Figure 9. Comparison of the median S-N curve fitted by the predicted and tested data

下载: 全尺寸图片幻灯片

表 1 Q310NQL2和Q345NQR2耐候钢以及ER50-G焊丝主要化学成分

Table 1 Main chemical composition of Q310NQL2, Q345NQR2 weathering steel, and ER50-G filler wire

材料	C	Si	Mn	P	S	Cu	Cr	Ni	Ti	Fe
Q310NQL2	≤0.12	0.25 ~ 0.75	0.20 ~ 0.50	0.06 ~ 0.12	≤0.02	0.25 ~ 0.50	0.30 ~ 1.25	0.12 ~ 0.65	—	余量
Q345NQR2	≤0.12	0.25 ~ 0.75	≤1.0	0.06 ~ 0.15	≤0.02	0.25 ~ 0.50	0.30 ~ 1.25	0.12 ~ 0.65	—	余量
ER50-G	≤0.10	≤0.60	0.90 ~ 1.30	≤0.025	≤0.02	0.20 ~ 0.50	0.30 ~ 0.90	0.20 ~ 0.60	—	余量

下载: 导出CSV

表 2 Q310NQL2和Q345NQR2耐候钢以及ER50-G焊丝力学性能

Table 2 Mechanical propertie parameters of Q310NQL2, Q345NQR2 weathering steel, and ER50-G filler wire

材料	屈服强度 R_eL/MPa	抗拉强度 R_m/MPa	断后伸长率 A(%)
Q310NQL2	≥310	480 ~ 670	≥22
Q345NQR2	≥345	490 ~ 675	≥22
ER-50G	≥400	≥500	≥22

下载: 导出CSV

表 3 能量耗散模型参数

Table 3 Parameters of energy disspation model

σ_c0	σ_c1	F_an	F_in	k
65	126	4.7 × 10⁻²	8.20 × 10⁻²³	10.18

下载: 导出CSV

参考文献(26)

[1]	郭丽娟, 田慧, 李洋, 等. 大角度激光填丝双面焊碳钢车体T形接头工艺及性能研究[J]. 焊接, 2017(12): 56 − 60. Guo Lijuan, Tian Hui, Li Yang, et al. Investigation on technology and performance of T joint of carbon steel welded by large tilt angle laser welding with filler wire from double sides[J]. Welding & Joining, 2017(12): 56 − 60.
[2]	李洋, 郭丽娟, 刘东军, 等. 激光填丝焊碳钢车体不等厚对接接头疲劳性能[J]. 电焊机, 2018, 48(5): 31 − 33. Li Yang, Guo Lijuan, Liu Dongjun, et al. Fatigue properties of different thickness butt joints of carbon steel body with laser fillet welding[J]. Electric Welding Machine, 2018, 48(5): 31 − 33.
[3]	格尔内(英). 焊接结构的疲劳[M]. 周殿群, 译. 北京: 机械工业出版社, 1988. Gurney T. Fatigue of welded structure[M]. Cambridge: Cambridge University Press, 1979.
[4]	郭广平, 丁传富. 航空材料力学性能检测[M]. 北京: 机械工业出版社, 2017. Guo Guangping, Ding Chuanfu. Mechanical testing of aeronautical materials[M]. Beijing: Mechanical Industry Press, 2017.
[5]	Wei W, Li C, Sun Y, et al. Investigation of the self-heating of Q460 butt joints and an S-N curve modeling method based on infrared thermographic data for high-cycle fatigue[J]. Metals, 2021, 11(2): 232. doi: 10.3390/met11020232
[6]	魏巍, 孙屹博, 杨光, 等. 基于能量耗散的Q460焊接接头疲劳强度评估[J]. 焊接学报, 2021, 42(4): 49 − 55. Wei Wei, Sun Yibo, Yang Guang, et al. Fatigue strength evaluation of Q460 weld joints based on energy dissipation[J]. Transactions of the China Welding Institution, 2021, 42(4): 49 − 55.
[7]	Huang J, Garnier C, Pastor M, et al. Investigation of self-heating and life prediction in CFRP laminates under cyclic shear loading condition based on the infrared thermographic data[J]. Engineering Fracture Mechanics, 2020, 229: 106971. doi: 10.1016/j.engfracmech.2020.106971
[8]	Jia X, Zhu P, Guan K, et al. Fatigue evaluation method based on fracture fatigue entropy and its application on spot welded joints[J]. Engineering Fracture Mechanics, 2022, 275: 108820.
[9]	孙杨, 刘亚良, 李赫, 等. 基于红外热像法的SUS301L-Q235B异种材料点焊接头疲劳强度快速评定[J]. 焊接学报, 2020, 41(1): 61 − 66. Sun Yang, Liu Yaliang, Li He, et al. Rapid fatigue limit prediction of SUS301L-Q235B dissimilar materials spot-welded joint based on infrared thermography[J]. Transactions of the China Welding Institution, 2020, 41(1): 61 − 66.
[10]	Chao J, Weimin L, Jian F, et al. Thermal fatigue behavior of copper/stainless steel explosive welding joint[J]. China Welding, 2021, 30(4): 25 − 29.
[11]	Zhang L, Liu X, Wu S, et al. Rapid determination of fatigue life based on temperature evolution[J]. International Journal of Fatigue, 2013, 54(9): 1 − 6.
[12]	郭杏林, 王晓钢. 疲劳热像法研究综述[J]. 力学进展, 2009, 39(2): 217 − 227. Guo Xingling, Wang Xiaogang. Overview on the thermographic method for fatigue research[J]. Advances In Mechanics, 2009, 39(2): 217 − 227.
[13]	Fan J, Zhao Y, Guo X. A unifying energy approach for high cycle fatigue behavior evaluation[J]. Mechanics of Materials, 2018, 120(5): 15 − 25.
[14]	樊俊铃. 基于能量耗散的Q235钢高周疲劳性能评估[J]. 机械工程学报, 2018, 54(6): 1 − 9. doi: 10.3901/JME.2018.06.001 Fan Junling. High cycle fatigue behavior evaluation of Q235 steel based on energy dissipation[J]. Journal of Mechanical Engineering, 2018, 54(6): 1 − 9. doi: 10.3901/JME.2018.06.001
[15]	Teng Z, Wu H, Boller C, et al. A unified fatigue life calculation based on intrinsic thermal dissipation and microplasticity evolution[J]. International Journal of Fatigue, 2020, 131: 105370. doi: 10.1016/j.ijfatigue.2019.105370
[16]	Yang W, Guo Q, Fan J, et al. Effect of aging temperature on energy dissipation and high-cycle fatigue properties of FV520B stainless steel[J]. Engineering Fracture Mechanics, 2021, 242: 107464. doi: 10.1016/j.engfracmech.2020.107464
[17]	Yang W, Guo X, Guo Q, et al. Rapid evaluation for high-cycle fatigue reliability of metallic materials through quantitative thermography methodology[J]. International Journal of Fatigue, 2019, 124: 461 − 472. doi: 10.1016/j.ijfatigue.2019.03.024
[18]	Guo Q, Zaïri F, Yang W. Evaluation of intrinsic dissipation based on self-heating effect in high-cycle metal fatigue[J]. International Journal of Fatigue, 2020, 139: 105653. doi: 10.1016/j.ijfatigue.2020.105653
[19]	Guo Q, Guo X. Research on high-cycle fatigue behavior of FV520B stainless steel based on intrinsic dissipation[J]. Materials & Design, 2016, 90: 248 − 255.
[20]	Guo Q, Guo X, Fan J, et al. An energy method for rapid evaluation of high-cycle fatigue parameters based on intrinsic dissipation[J]. International Journal of Fatigue, 2015, 80: 136 − 144. doi: 10.1016/j.ijfatigue.2015.04.016
[21]	Zhang H, Wu G, Yan Z, et al. An experimental analysis of fatigue behavior of AZ31B magnesium alloy welded joint based on infrared thermography[J]. Materials and Design, 2014, 55: 785 − 791. doi: 10.1016/j.matdes.2013.10.036
[22]	郭少飞, 刘雪松, 张红霞, 等. 基于能量耗散的AZ31B镁合金接头疲劳极限快速评估[J]. 焊接学报, 2020, 41(12): 38 − 43. Guo Shaofei, Liu Xuesong, Zhang Hongxia, et al. Rapid evaluation of fatigue limit of AZ31B magnesium alloy joints based on energy dissipation[J]. Transactions of the China Welding Institution, 2020, 41(12): 38 − 43.
[23]	Liu Y, Sun Y, Sun Y, et al. Rapid fatigue life prediction for spot-welded joint of SUS301 L-DLT stainless steel and Q235B carbon steel based on energy dissipation[J]. Advances in Mechanical Engineering, 2018, 10(11): 1 − 11.
[24]	Mark F, Douglas J. Historical review of internal state variable theory for inelasticity[J]. International Journal of Plasticity, 2010, 26(9): 1310 − 1334. doi: 10.1016/j.ijplas.2010.06.005
[25]	Rice J R. Inelastic constitutive relations for solids: An internal-variable theory and its application to metal plasticity[J]. Journal of the Mechanics and Physics of Solids, 1971, 19(6): 433 − 455. doi: 10.1016/0022-5096(71)90010-X
[26]	Nourian-Avval A, Khonsari M. Rapid prediction of fatigue life based on thermodynamic entropy generation[J]. International Journal of Fatigue, 2021, 145: 106105. doi: 10.1016/j.ijfatigue.2020.106105

施引文献(12)

期刊类型引用(7)

1.	赵忠华，吴海荣，谢洪志，张桐源，郭晶. 薄板钛合金激光焊接接头力学性能研究. 飞机设计. 2025(02): 66-69+80 . 百度学术
2.	吕泽阳，王宇宙，刘何意. 钛合金对接与角接氩弧焊缝性能研究. 冶金与材料. 2025(05): 73-75 . 百度学术
3.	冯栋，周卫涛，颉文峰. 焊接工艺对薄壁环形钛合金焊缝成形及承载能力的影响. 焊接. 2023(04): 55-59 . 百度学术
4.	乔永丰，雷玉成，姚奕强，王泽宇，朱强. 焊接方法对316L不锈钢焊缝抗辐照损伤性能的影响. 焊接学报. 2023(05): 77-83+94+133-134 . 本站查看
5.	马寅，韩晓辉，李刚卿，杨志斌，宋东哲，靳月强. TC4钛合金激光-MIG复合焊接头组织性能. 电焊机. 2023(08): 93-97+114 . 百度学术
6.	曾俊谚，庄园，杨涛，钟玉婷，杨响明. 基于飞秒激光的钛合金表面微纳米结构制备及腐蚀行为. 焊接. 2023(08): 37-43 . 百度学术
7.	孙修圣. 钛管道K-TIG深熔焊工艺研究及应用. 压力容器. 2023(09): 23-30 . 百度学术

其他类型引用(5)

资源附件(0)

图(9) / 表(3)

计量

文章访问数: 212
HTML全文浏览量: 60
PDF下载量: 57
被引次数: 12

0. 序言
1. 试验方法
2. 试验结果
2.1 焊接接头宏观形貌及晶粒尺寸
2.2 焊缝微观组织与显微硬度
3. 结论

一种基于能量耗散的对接接头疲劳寿命快速预测模型

作者简介: 魏巍，博士；主要研究方向为焊接结构疲劳可靠性评估；Email: ouyangweirui1995@163.com

通讯作者: 杨鑫华，博士，教授，博士研究生导师；Email: yangxh@djtu.edu.cn

计量

出版历程
