Mechanism of improved wetting and spreading properties of Al-Si alloy/steel system by porous high entropy alloy
-
摘要: 借助电极感应熔化气雾化法,制备了 FeCoNiCrMn高熵合金粉末;通过真空烧结技术,在钢表面制备了具有不同孔隙率和孔径的多孔高熵合金涂层. 研究了不同烧结工艺对多孔涂层孔隙率、孔径以及过渡层厚度的影响. 开展了Al-12Si合金在多孔高熵涂层钢表面的原位润湿铺展试验,探讨了多孔高熵合金涂层对表观接触角和铺展行为的影响规律,深入分析了多孔高熵结构内反应产物的显微组织和相组成. 结果表明,随着烧结温度的升高和保温时间的延长,多孔高熵合金涂层的过渡层厚度逐渐升高,孔隙率及平均孔径逐渐减少. 液态Al-12Si合金液滴在多孔涂层中微通道增强的毛细力作用下,迅速浸润到多孔结构中,并实现了材料表面的完全润湿. 在高熵合金的迟滞扩散效应与高熵效应共同作用下, 界面反应层中金属间化合物的形成受到显著阻碍,界面相结构由富Cr的FCC、富AlFe的BCC以及富AlNi的B2 + 富Al的BCC共晶状结构组成.Abstract: FeCoNiCrMn high entropy alloy powder was prepared by electrode induction melting gas atomizing method, and porous high-entropy alloy coatings with different porosities and pore diameters were prepared on the steel surface by vacuum sintering technique. The effects of different sintering processes on the porosity, pore size and transition layer thickness of the porous coatings were studied. In situ wetting and spreading tests of Al-12Si alloy on the surface of porous high-entropy coated steel were carried out to explore the influence of the porous high-entropy alloy coating on the apparent contact angle and spreading behavior, and the microstructure and phase composition of the reaction products within the porous high-entropy structure were analyzed in depth. The results show that with the increase of sintering temperature and the extension of holding time, the transition layer thickness of the porous high-entropy alloy coating gradually increases, and the porosity and average pore size gradually decrease. Liquid Al-12Si alloy droplets rapidly infiltrated into the porous structure and achieved complete wetting of the material surface under the action of capillary forces enhanced by microchannels in the porous coating. The formation of intermetallic compounds in the interfacial reaction layer is significantly hindered by the combined effect of hysteresis diffusion and high entropy of the high-entropy alloy, and the interfacial phase structure consists of Cr-rich FCC, AlFe-rich BCC, and AlNi-rich B2+Al-rich BCC eutectic structures.
-
Keywords:
- porous /
- wettability /
- high entropy alloy /
- reactive wetting system /
- microstructure
-
0. 序言
“十四五”规划明确指出强化国家战略科技力量,在“空天科技、深地深海等前沿领域,实施一批具有前瞻性、战略性的国家重大科技项目”,在此背景下,空天、潜艇、航母和舰载机等装备的升级发展对大尺寸、轻量化、耐高压和耐腐蚀板翅式换热器[1-3]精密钎焊制造提出了迫切需求[4-6].为了满足轻量化设计和适应极端服役环境,考虑将比强度高、耐蚀性好的钛合金材料用于板翅式换热器的加工制造,但作为一种压力容器,换热器隔板与翅片、封条的焊缝质量影响换热器的工作温度和工作压力,钎焊工艺和钎焊质量对换热器制造经济性、运行可靠性等具有重要影响,因此钛合金板翅式换热器加工制造的核心难点在于钛合金高可靠钎焊技术[7].当前,钛合金钎焊存在的主要问题和挑战在于基体组织性能恶化和焊缝脆化[8-12],因此,为满足钎缝质量、服役环境和生产成本等要求,必须开发耐腐蚀、高强韧和易加工的钎焊材料.
已有学者使用Cu中间层、Ni中间层或其复合中间层可实现钛合金的瞬间液相焊连接[13-15],结果表明,中间层材料厚度减小有利于接头界面组织均匀化,使得力学性能提高,中间层材料厚度减小在钎焊大型结构时能够有效减少钎料用量,对于降低制造成本、实现结构轻量化具有重大意义[16-21].
针对钛合金钎焊过程存在的钎焊接头脆性大和高性能钎料难加工等难点,选用各类中间层材料时遵从最少钎料用量原则,选择市面上易获得的最薄金属箔.为了降低反应温度,利用原位合成技术,并在传统Cu(Ni)中间层的基础上引入能够降低反应温度的Zr元素进行TA2纯钛的真空钎焊连接[22],探究原位合成钎料中Zr含量钎焊接头组织与性能的影响规律;开展钛合金钎焊材料和钎焊工艺研究,从而实现原位合成钎料成分优化,不仅为钛合金钎焊的理论完善和技术发展提供了一种新的思路,也在提高钛合金换热器可靠性、降低制造成本等方面具有一定实际应用价值.
1. 试验方法
试验选用的母材为热轧的工业纯钛TA2板材,化学成分见表1,将TA2板材切割为30 mm × 50 mm × 10 mm和25 mm × 30 mm × 10 mm的试板,打磨待焊表面并去除油污后烘干备用.使用的钎料是由一定厚度的Zr、Cu、Ni纯金属箔按照Zr-Cu-Ni的顺序叠置装配构成原位合成钎料,其中铜、镍纯金属箔厚度均为10 μm,作为变量的锆金属箔厚度分别为10、20和30 μm.用以实现不同Zr含量原位合成钎料的需求,具体成分分别为Zr26CuNi、Zr42CuNi、Zr52CuNi见表2.为便于钎料预置和试样装配,使用储能点焊机将清洗后的各金属箔按照Zr-Cu-Ni顺序进行点焊组装.
表 1 TA2的主要化学成分(质量分数,%)Table 1. Chemical compositions of TA2Fe C N H O 其他 Ti 0.051 0.009 0.010 0.001 0.083 <0.10 余量 表 2 原位合成ZrCuNi钎料的规格与名义成分Table 2. Specification and nominal compositions of in-situ synthesized ZrCuNi brazing alloy钎料 金属箔厚度l/μm 原位合成钎料成分w(质量分数, %) Zr Cu Ni Zr Cu Ni Zr26CuNi 10 10 10 26 37 37 Zr42CuNi 20 10 10 42 29 29 Zr52CuNi 30 10 10 52 24 24 试验过程中不对钎焊接头施加额外压力,仅靠母材自重实现其与钎料的接触反应和扩散,剪切和拉伸试样的接头设计,如图1所示.钎焊试样装配完成后,将其移入真空钎焊炉中进行焊接试验,具体工艺参数为钎焊温度880 ℃,保温时间30 min,焊后随炉冷却至100 ℃以下出炉.
将焊接完成后的试样使用电火花数控线切割机进行金相试样取样,并按照标准制备金相试样,经磨抛后使用中性洗涤剂和大量清水冲洗掉表面残留二氧化硅颗粒和有关反应物,洗净后置于酒精溶液中超声清洗5 min,随后取出冲洗后烘干.采用扫描电镜及配带的能谱仪对焊接接头的微观组织和断口形貌进行分析测试.参照国家标准GB/T 4340.1—2009《金属材料维氏硬度试验第1部分:试验方法》和GB/T 11363-2008《钎焊接头强度试验方法》利用维氏硬度计和万能力学试验机对接头显微硬度和剪切强度进行测试,根据图1的钎焊接头分别按照图2、图3取样标准形状尺寸及剪切工装夹具,每组钎焊接头进行3次平行试验,结果取其平均值.
2. 试验结果与分析
2.1 钎焊接头显微组织
分别采用Zr26CuNi、Zr42CuNi和Zr52CuNi作为原位合成钎料钎焊工业纯钛TA2,得到钎焊接头的显微组织,如图4所示.可以看到3种钎料都与母材形成良好冶金结合,焊缝中未出现未熔合、夹杂等焊接缺陷,表明在880 ℃条件下3种钎料都能通过接触反应和扩散作用形成低熔点液相,且对母材润湿性较好.此外,不同Zr含量的钎料焊接接头界面组织有明显不同,在焊缝尺寸、物相组成和组织形貌等方面都有较大差异.根据接头界面组织形貌特点,将焊缝分为2个区域,分别为焊缝中心I区和扩散层II区.
图4(a)为Zr26CuNi钎料的钎焊接头显微组织,其中I区的组织为连续分布的窄带状白色相,是由中间层与母材发生接触反应形成的低熔点液相,此外该组织(Ti,Zr)与(Cu,Ni)的原子比约为2∶1,虽然其Zr含量较少,但是其中含有10.87%的Ni元素,与Ti2Cu化合物成分具有较大差异,因此判断此区域为低Zr含量的(Ti,Zr)2(Cu,Ni)金属间化合物.II区结合表3中的EDS能谱分析推测其应为II区是液相与母材的扩散反应区,主要由片层状相间分布的黑色和白色相构成,在880 ℃条件下,固溶了一定Cu和Ni元素的β-Ti在降温过程中发生β-Ti→α-Ti和(Ti,Zr)2(Cu,Ni)的共析转变,因此,该区域组织为共析反应产物α-Ti和(Ti,Zr)2(Cu,Ni).此外,靠近母材的II区分布有各种取向的黑色针状组织,针状组织中仅有Ti元素存在.
表 3 含Zr钎料钎焊TA2接头中各微区的化学成分(质量分数,%)Table 3. Chemical compositions of microregions in brazed joints of TA2 using Zr-containing brazing filler metal钎料成分 微区 Ti Zr Cu Ni 可能的相 Zr26CuNi A 100.00 — — — α-Ti B 64.63 4.80 19.70 10.87 (Ti,Zr)2(Cu,Ni) C 87.74 4.28 3.09 4.89 共析反应产物 Zr42CuNi A1 48.61 22.09 16.05 13.25 (Ti,Zr)2(Cu,Ni) B1 90.07 6.81 1.64 1.48 共析反应产物 C1 83.91 8.77 3.77 3.55 共析反应产物 D1 96.04 3.96 — — α-Ti Zr52CuNi A2 95.41 4.59 — — α -Ti B2 63.83 5.63 22.82 7.72 (Ti,Zr)2(Cu,Ni) C2 49.56 19.34 14.97 16.13 (Ti,Zr)2(Cu,Ni) D2 84.96 7.77 6.59 3.68 共析反应产物 E2 98.98 1.02 — — α-Ti 图4(b)为Zr42CuNi钎料的接头组织,I区厚度约80 μm,在凝固过程发生L→(Ti,Zr)2(Cu,Ni) + β-Ti的共晶反应,分布的白色相成分接近(Ti,Zr)2(Cu,Ni)金属间化合物,但与图4(a3)中B点相比其Zr含量更高.黑色相中Cu、Ni含量很低,是冷却过程中β-Ti发生共析反应得到的细小共析组织α-Ti + (Ti,Zr)2(Cu,Ni).中间层接头II区的组织形貌见图4(b2),该区域与Zr26CuNi中间层接头的II区类似,主要反应相仍是片层相间的共析反应产物α-Ti + (Ti,Zr)2(Cu,Ni),但还有部分白色相渗入到两侧母材仅形成极少量细小的针状α-Ti组织.进一步提高钎料的Zr含量,Zr52CuNi钎料的接头见图4(c1)I区的宽度减少到37 μm,这可能是Zr含量提高后形成的液相熔点进一步降低,在同样焊接温度下其流动性更好,液相流失后使焊缝厚度减小,在冷却凝固过程形成了较薄的共晶反应层.图4(c1)和表3中显示I区由共晶相组成,但其共晶中同时存在白色高Zr含量>19%和灰色低Zr含量<6%的(Ti,Zr)2(Cu,Ni)化合物.II扩散区组织中分布有灰色细条状组织,其成分接近(Ti, Zr)2(Cu, Ni)化合物.根据Harish等人[23]的研究结果,过共析Ti-12Cu合金在共析反应温度以上保温时,先共析Ti2Cu在等温过程以块状结节形态析出,表明临近熔融液相的Cu和Ni元素经扩散进入母材中,使得扩散层α-Ti母材转变为固溶了一定Cu和Ni元素的β-Ti,由于该区域临近钎缝中心熔融液相,Cu和Ni元素在其中的含量较高,在此中已超过β-Ti的共析点,在保温过程中,β-Ti中的Cu和Ni元素含量不断提高,在其含量高于β-Ti最大固溶度时,细条状的先共析(Ti, Zr)2(Cu, Ni)化合物在原始β-Ti晶界和晶内析出.
2.2 钎焊接头界面反应产物形成机理
为了直观描述钎缝界面反应产物形成过程,根据刘以波[24]对纯钛α、β转变的原位观察结果,并结合Ti(Zr)—Cu(Ni)相图分析图4钎焊接头的显微组织分布情况,提出了钎缝界面组织形成和演变机理,如图5所示.钎焊过程中,叠层金属箔及其与母材之间发生接触扩散反应,形成一低熔点组元时熔化形成熔融液相,从而导致部分TA2母材发生溶解使得Ti元素由母材过渡到液态钎料.Zr、Cu和Ni元素向母材扩散使扩散层发生α-Ti→β-Ti转变,β-Ti晶粒在α-Ti晶内以一系列平行针状形式生长见图5(b),β-Ti的形成加快了元素向母材扩散的速率,在钎焊温度下,扩散层由固溶了一定量Zr,Cu和Ni元素的β-Ti构成,扩散层前沿的Zr,Cu和Ni元素含量较低,近钎缝中心区域其含量较高.
图 5 钎焊接头界面反应产物形成和演变示意图Figure 5. Schematic diagram of formation and evolution of interfacial reaction products in brazed joints. (a) brazing heating process; (b) melting of the brazing filler metal and formation of the liquid phase; (c) cooling process of a brazed joint using Zr26CuNi brazing filler metal; (d) cooling process of a brazed joint using Zr52CuNi brazing filler metal; (e) phase diagram of Ti(Zr)-Cu(Ni)在冷却过程中,Zr26CuNi接头的钎缝中心形成连续带状分布的低Zr含量(Ti, Zr)2(Cu, Ni)化合物.对于Zr52CuNi钎料的钎焊接头,在冷却过程中,液态钎料凝固过程中发生L→(Ti, Zr)2(Cu, Ni) + β共晶反应,随着温度降低β相发生共析反应分解为α + (Ti, Zr)2(Cu, Ni)化合物,但发生共析反应后组织更为细小,在电镜下难以分辨.冷却过程中,扩散区β相发生共析反应分解为片层状相间的(Ti, Zr)2(Cu, Ni)化合物和α -Ti,扩散区组织放大见图4(a2)中仍可观察到保持原始板条状β晶粒形态的共析产物团簇,具有相同取向的共析产物团簇显示了相变前α晶粒的形态.当由于扩散层成分偏析造成β相成分偏离共析点时,先共析(Ti,Zr)2(Cu,Ni)或先共析α-Ti发生析出,在Zr52CuNi中间层焊缝组织中可以观察到这一点(图4(c1)).扩散区前沿β相中Cu和Ni含量较低,发生亚共析反应分解,先共析α相以针状长大,形成了一系列平行且具有一定取向的针状α-Ti,剩余β-Ti在达到共析点后发生共析反应分解为片层相间的α + (Ti,Zr)2(Cu,Ni)共析反应产物.
2.3 钎焊接头力学性能
2.3.1 钎缝显微硬度
接头显微硬度的测量结果,如图6所示.TA2母材在经历焊接热循环后硬度为150 HV0.1,焊缝中心共晶反应层硬度可达500 HV0.1以上,Zr26CuNi钎料的焊缝中心(Ti, Zr)2(Cu, Ni)化合物宽度很窄,此处硬度为351 HV0.1,相较于Zr42CuNi钎料和Zr52CuNi钎料接头的连续宽带状化合物有明显降低.Zr26CuNi钎料和Zr52CuNi钎料焊缝扩散区共析组织的硬度相近,平均约为280 HV0.1,针状组织区域存在部分具有塑韧性的α-Ti,导致其硬度进一步降低(210 HV0.1).Yuan的计算结果指出α相、扩散区和两种(Ti,Zr)2(Cu,Ni)化合物的弹性回复率分别为38.3%、31.6%、23.6%和24.2%,由此可见(Ti, Zr)2(Cu, Ni)化合物具有硬度高、弹性模量高的脆性特点,当其连续分布时在载荷作用下很快会产生极大的应力集中,从而使得裂纹容易在其中产生和扩展[25].
2.3.2 钎焊接头剪切强度与断裂行为
对接头进行剪切试验,如图7所示,可以发现随着钎料Zr含量提高,钎焊接头的剪切强度先降低后增大,Zr26CuNi钎料钎焊接头的剪切强度最大,平均值为207 MPa.
剪切强度差异表明各接头的断裂行为和机理有所不同,各接头剪切试验中裂纹的扩展路径,如图8所示. Zr26CuNi钎料钎焊接头的裂纹沿中心金属间化合物带和扩散区扩展,这是由于金属间化合物硬度高、脆性大,容易成为裂纹的起点,然而由于该化合物带宽度窄,在扩展过程中会经过扩散区共析组织,片层状相间组织与纳米金属间化合物能够钉扎位错并增强接头的力学性能[26-27],因此其强度最高.Zr42CuNi钎料钎焊接头的化合物层宽度大,硬而脆的连续带状化合物在载荷作用下容易引起应力集中并成为裂纹源,从而接头极易发生脆断,因此其强度较低.Zr52CuNi 钎料钎焊接头的金属间化合物层宽度介于Zr27CuNi 和Zr42CuNi 之间,化合物层较窄使得裂纹难以完全经由此扩展。因此,施加剪切载荷时断裂发生在化合物带与共析组织的界面处,界面处共析组织对裂纹扩展起阻碍作用,因此其强度相较于Z42CuNi钎料钎焊接头有所提高.
2.3.3 剪切断口形貌
各接头剪切断口的形貌,如图9所示. Zr26CuNi钎料钎焊接头断口形貌有河流状花样的解理断裂,又有大量分布的圆形韧窝和拉长韧窝特征,说明在断裂过程中接头能够吸收部分能量,接头具有一定韧性,由此判断该接头整体剪切断裂模式为以脆性断裂为主,断裂发生在少部分母材区域时为韧性断裂.Zr42CuNi钎料和Zr52CuNi钎料钎焊接头的断口表现出的小平面解理形貌是(Ti,Zr)2(Cu,Ni)化合物层断裂的典型特征[28],接头发生明显脆性断裂.
3. 结论
(1) 在钎焊温度880 ℃、保温时间30 min的工艺条件下,使用叠层金属箔构成的原位合成ZrCuNi钎料对TA2纯钛进行真空钎焊可得到成形良好的接头,接头典型界面组织为:TA2/共析反应产物(层片状相间α -Ti + (Ti,Zr)2(Cu,Ni))/(Ti,Zr)2(Cu,Ni)金属间化合物层或共晶反应层/共析反应产物(层片状相间α-Ti + (Ti,Zr)2(Cu,Ni))/TA2.
(2) ZrCuNi钎料的Zr含量对接头的界面组织有明显影响.当Zr箔厚度为10 μm时,焊缝中心形成宽度为10 μm的带状低Zr含量的(Ti,Zr)2(Cu,Ni)金属间化合物层,扩散区由共析反应产物和针状α-Ti组成;当Zr箔厚度提高到20 μm时,焊缝中心形成了含有大量(Ti, Zr)2(Cu, Ni)化合物的共晶组织,熔融液相对母材溶蚀程度增大,共晶层厚度增加到80 μm;进一步提高Zr箔厚度时,共晶反应层厚度减小到37 μm.
(3) 剪切强度和断裂模式差异与焊缝中心化合物层(或共晶反应层)的厚度有关,随着钎料Zr含量提高,钎缝中心的化合物层(或共晶反应层)厚度先增大后减小,接头抗剪强度先下降后上升,在Zr箔厚度为10 μm时有最大平均剪切强度207 MPa.接头断裂以脆性断裂为主,断裂裂纹经过母材时表现出一定韧性.随着Zr含量提高,接头呈脆性断裂,Zr箔厚度分别为20 μm和30 μm的原位合成钎料钎焊接头平均剪切强度分别为92 MPa和135 MPa.
-

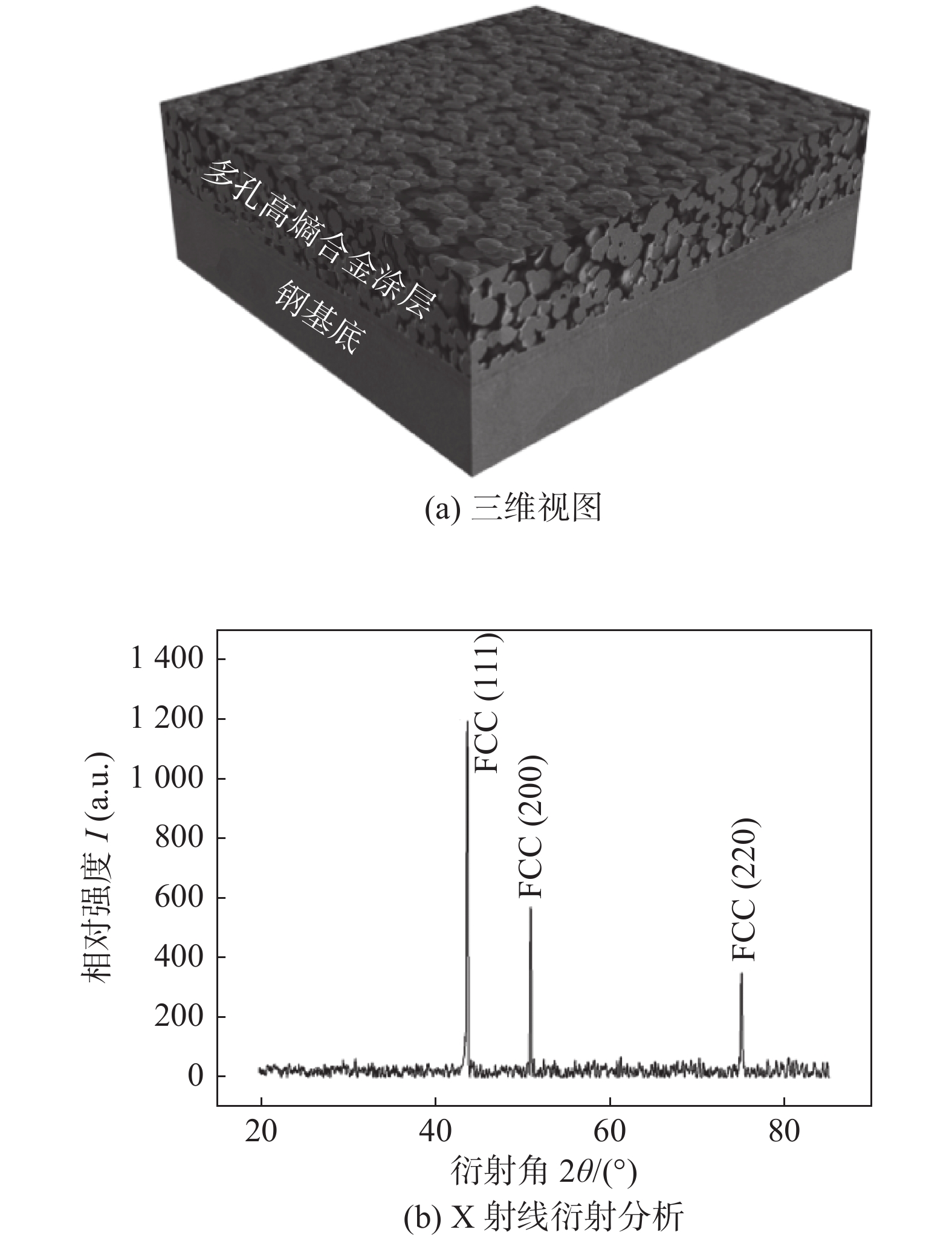

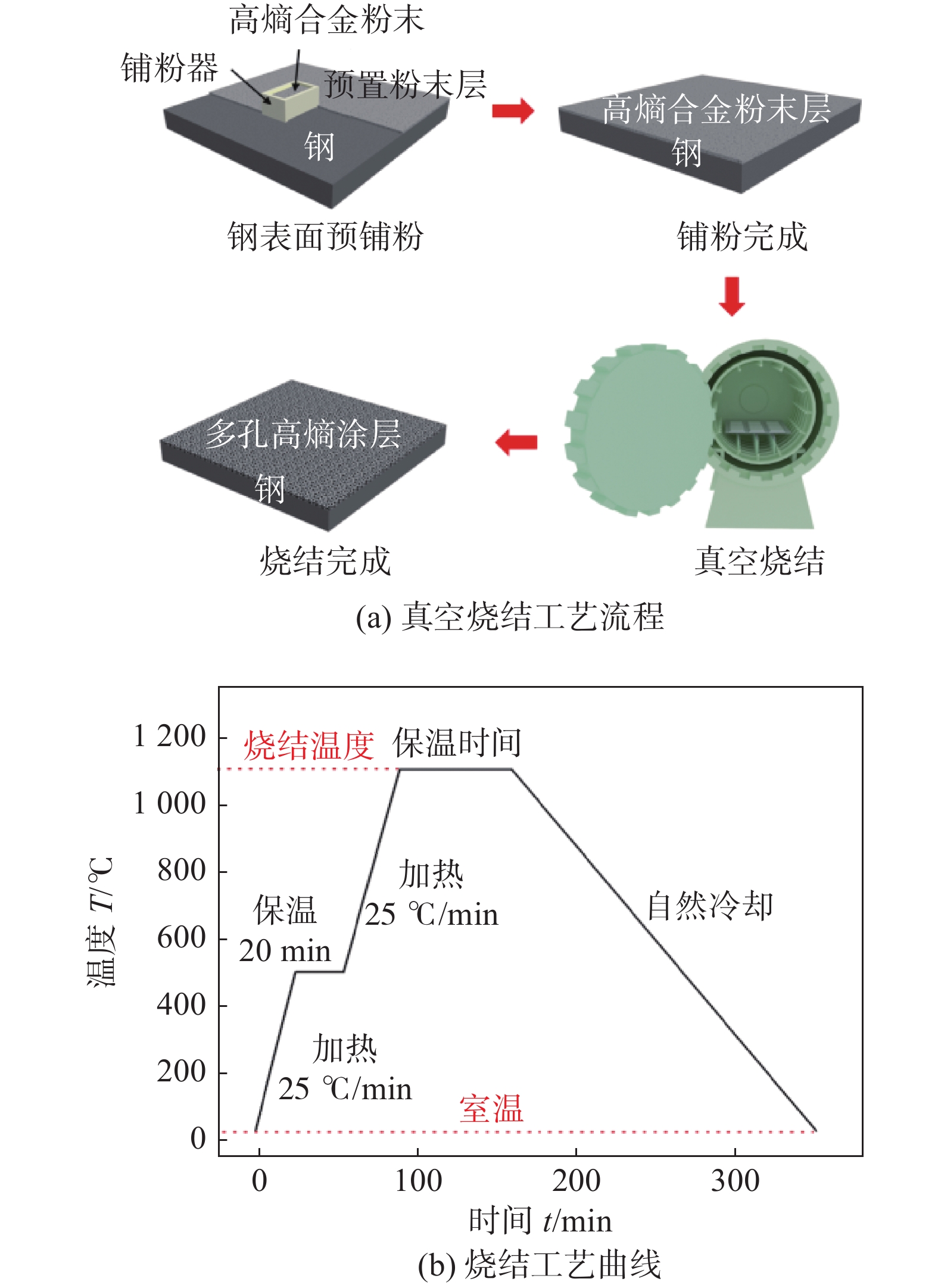

表 1 不同烧结工艺多孔涂层EDS点分析(原子分数,%)
Table 1 EDS point analysis of porous coatings with different sintering processes
温度T/℃ 时间t/h Fe Co Cr Ni Mn 1 000 3 20.68 20.71 20.55 19.65 18.41 1 100 3 27.75 26.67 23.39 22.19 — 1 200 3 28.78 25.67 21.61 23.94 — 1 200 2 28.08 26.37 22.10 23.45 — 1 200 1 27.73 26.72 23.41 22.14 — 表 2 不同烧结工艺界面过渡层厚度
Table 2 Interfacial transition layer thickness for different sintering process
温度T/℃ 时间t/h 过渡层厚度d/μm 1 000 3 1.9 1 100 3 5.4 1 200 3 7.6 1 200 2 7.4 1 200 1 6.3 表 3 图11中I-IV区的EDS点分析(原子分数,%)
Table 3 EDS analysis at the points of the I-IV region in Fig. 11

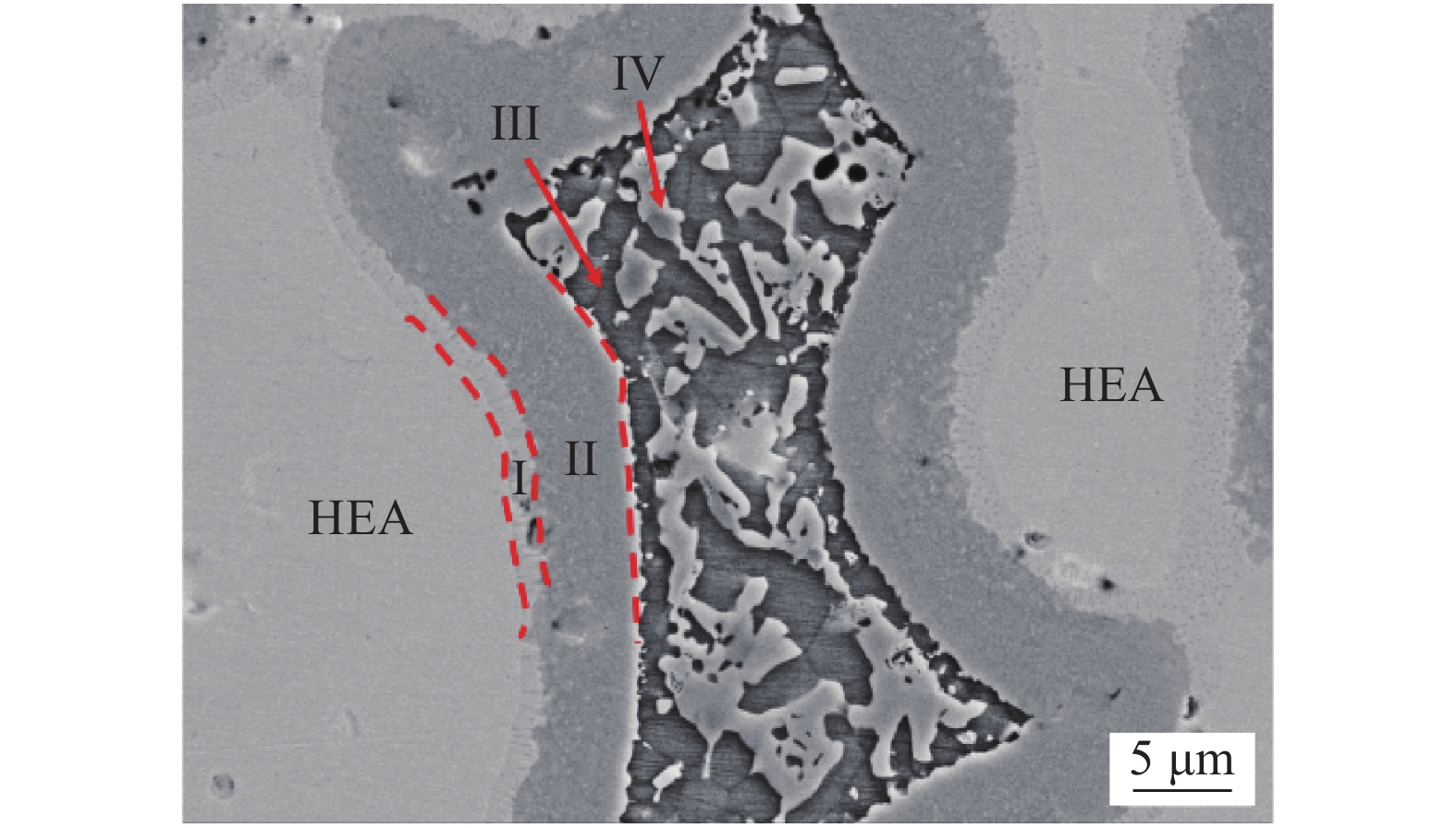

位置 Al Si Fe Cr Co Ni 可能相 I 1.88 2.04 33.76 50.91 6.45 4.96 富Cr-FCC II 31.26 4.61 29.57 6.45 13.83 14.28 富AlFe-BCC III 60.57 2.98 9.27 8.73 9.52 8.93 富Al-BCC IV 26.72 2.32 14.67 2.82 15.28 38.19 富AlNi- B2 -
