1300 MPa级低合金高强钢SH-CCT曲线及冷裂敏感性分析

安同邦, 郑庆, 张永林, 梁亮, 朱彦洁, 彭云

安同邦, 郑庆, 张永林, 梁亮, 朱彦洁, 彭云. 1300 MPa级低合金高强钢SH-CCT曲线及冷裂敏感性分析[J]. 焊接学报, 2022, 43(9): 75-81. DOI: 10.12073/j.hjxb.20220402002
引用本文: 安同邦, 郑庆, 张永林, 梁亮, 朱彦洁, 彭云. 1300 MPa级低合金高强钢SH-CCT曲线及冷裂敏感性分析[J]. 焊接学报, 2022, 43(9): 75-81. DOI: 10.12073/j.hjxb.20220402002
AN Tongbang, ZHENG Qing, ZHANG Yonglin, LIANG Liang, ZHU Yanjie, PENG Yun. SH-CCT diagram and cold cracking sensitivity of a 1300 MPa grade high strength low alloy steel[J]. TRANSACTIONS OF THE CHINA WELDING INSTITUTION, 2022, 43(9): 75-81. DOI: 10.12073/j.hjxb.20220402002
Citation: AN Tongbang, ZHENG Qing, ZHANG Yonglin, LIANG Liang, ZHU Yanjie, PENG Yun. SH-CCT diagram and cold cracking sensitivity of a 1300 MPa grade high strength low alloy steel[J]. TRANSACTIONS OF THE CHINA WELDING INSTITUTION, 2022, 43(9): 75-81. DOI: 10.12073/j.hjxb.20220402002

1300 MPa级低合金高强钢SH-CCT曲线及冷裂敏感性分析

基金项目: 国家重点研发计划项目(2017YFB0305105)
详细信息
    作者简介:

    安同邦,博士,高级工程师;主要从事低合金与高强结构钢焊接性及焊接材料研究等工作;Email:anran30002000@sina.com

  • 中图分类号: TG 402

SH-CCT diagram and cold cracking sensitivity of a 1300 MPa grade high strength low alloy steel

  • 摘要: 采用Formastor-FⅡ全自动相变仪测定了1300 MPa级低合金高强钢的奥氏体化相变温度,结合光学显微镜与维氏硬度计等设备研究了800 ~ 500 ℃冷却时间(t8/5)对1300 MPa级低合金高强钢粗晶热影响区组织和硬度变化的影响规律. 结果表明,当t8/5为3 ~ 60 s时,1300 MPa级低合金高强钢粗晶热影响区组织均由板条马氏体组成,硬度值为438 ~ 454 HV5;随着冷却时间延长,粗晶区出现贝氏体类组织,当t8/5为150 s时,粗晶区为板条马氏体/贝氏体混合组织,硬度平均值为413 HV5;当t8/5为300 ~ 600 s时,粗晶区为板条贝氏体和粒状贝氏体混合组织,硬度值为341 ~ 381 HV5;当t8/5>600 s时,粗晶区组织主要为粒状贝氏体,硬度值为269 ~ 322 HV5. 冷裂敏感性评价结果表明,该试验钢碳当量CE(IIW)和CEN均大于0.5%,具有一定的冷裂倾向,需焊前预热,焊后热处理或保温缓冷等措施,避免焊接冷裂纹的形成.
    Abstract: Austenitization temperature of a 1300 MPa grade high strength low alloy steel was measured by the Formastor-FⅡ thermal expansion measurement, and the effect of cooling time from 800 to 500 ℃(t8/5) on the microstructure transformation and hardness change of the coarse grained heat affected zone was investigated by using Formastor-FⅡ, optical microscope, vickers hardness tester. The experimental results indicated that the microstructure of coarse grained heat affected zone (CGHAZ) was composed of lath martensite with hardness ranging from 438 to 454 HV5, when the t8/5 was 3 ~ 60 s. Along with the extension of cooling time, bainite began to form. When t8/5 was 150 s, the microstructure was mixtures of bainite and martensite with an average hardness of 413 HV5. The microstructure was mixtures of lath bainite and granular bainite with hardness ranging from 341 to 381 HV5 as t8/5 was 300 ~ 600 s. When t8/5 was longer than 600 s, the microstructure mainly consisted of granular bainite with hardness ranging from 269 to 322 HV5. The cold cracking sensitivity evaluation results show that the carbon equivalent CE (IIW) and CEN of the test steel are both greater than 0.5%, which has a certain tendency of cold cracking. Therefore, it is necessary to preheat welding, heat treatment after welding or heat preservation and slow cooling measures to avoid the formation of welding cold cracking.
  • 为了开发海上资源和有效利用核能,大量的海洋工程和核电工程结构设施得到了迅速发展[1-3]. 304不锈钢因其高强度和优异的耐腐蚀性能等优点得到广泛应用[4]. 海洋工程和核电站的大部分构件直接暴露在复杂水环境中,受到水的冲刷和腐蚀,与空气中的部件相比更容易损坏. 为此,以修复受损部件、延长关键部件使用寿命的水下原位修复技术近年来受到广泛关注[5].

    在水下激光增材熔覆方面,Feng Xiangru等人[6]采用水下湿法激光熔覆修复镍铝青铜(NAB)板材,发现湿法的修复层比空气中的修复层具有更小的热影响区、更小的涂层厚度和更大的变形量. Wen Xin等人[7]利用保护材料辅助水下湿法激光熔覆技术成功制备了316L不锈钢涂层,采用保护材料可显著提高316L涂层的耐蚀性. Fu Yunlong等人[8]采用水下局部干法激光原位熔覆技术,在水环境中成功制备了304不锈钢涂层,由于冷却速度的加快,水下环境熔覆层出现了少量的条状铁素体,搭接区域铁素体含量增加,导致水下熔覆层的耐蚀性降低. 采用双层气体保护喷嘴实现了304不锈钢水下激光填丝焊接,发现快速水冷效果使水下接头焊接区域的面积和宽度减小、焊缝晶粒尺寸减小、板条铁素体含量增加[9]. 采用水下激光金属沉积技术制备了水下无裂纹和气孔的薄壁Ti-6Al-4V零件,并对其成形性能、晶粒长大和组织转变进行了研究[10].

    在不锈钢材料的熔覆修复方面,Van T L等人[11]采用气体保护焊增材制造技术制造了308L不锈钢薄壁件,薄壁308L合金的显微组织主要由奥氏体枝晶内的少量铁素体相组成. Li Kaibin等人[12]利用激光填丝熔覆技术对空气中316L不锈钢表面进行修复,获得了由奥氏体和少量铁素体组成的308L不锈钢多层多道激光熔覆层,熔覆层的抗拉强度和断后伸长率分别为548 MPa和40%,约为基体的86%. Song Lijun等人[13]采用316L不锈钢粉末激光熔覆修复304不锈钢梯形槽基体,发现316L熔覆区组织由柱状枝晶、胞状枝晶和等轴晶组成,使用WC粉末对316L熔覆层进行激光表面合金化处理,WC合金层组织由过饱和奥氏体枝晶和均匀枝晶间网状碳化物组成. Song Jianli等人[14]采用激光熔覆技术在中碳钢V形坡口上填充制备了不锈钢涂层,发现熔覆层组织主要由细小、致密、无缺陷的柱状晶组成;由于晶粒细化的作用,修复后试样的抗拉强度、冲击韧性、延伸率和显微硬度均比基体有较大提高.

    采用局部干法水下激光填丝熔覆技术,在水下环境于304不锈钢基体上制备了308L不锈钢熔覆层,并与空气环境的熔覆层进行对比分析. 研究了激光熔覆层的金相组织、物相组成、元素组成、显微硬度和耐腐蚀性能,分析了水下环境对组织性能的影响规律.

    试验采用304奥氏体不锈钢作为母材,其尺寸为300 mm × 150 mm × 10 mm,化学成分如表1所示,焊丝选取ER308L焊丝,直径为ϕ1.2 mm,焊丝成分如表2所示.

    表  1  304不锈钢化学成分(质量分数,%)
    Table  1.  Chemical composition of base plate
    CSiMnCrNiCuNFe
    0.040.331.1618.038.010.100.03余量
    下载: 导出CSV
    | 显示表格
    表  2  ER308L焊丝化学成分(质量分数,%)
    Table  2.  Chemical composition of ER308L welding wire
    CSiMnCrNiMoFe
    0.030.30 ~ 0.651.0 ~ 2.519.5 ~ 22.09.0 ~ 11.00.75余量
    下载: 导出CSV
    | 显示表格

    试验中使用6 kW的锐科光纤激光器,波长1080 nm,光斑直径5 mm,保护气体为纯度99.99%的氩气,空气环境和水下环境激光填丝熔覆的工艺参数如表3所示. 其中,水下环境采用局部干法水下激光填丝熔覆工艺,水深为300 mm,示意图如图1所示,激光填丝熔覆路径如图2所示.

    表  3  激光填丝熔覆的工艺参数
    Table  3.  parameters of wire-feed laser cladding
    环境
    类型
    激光功率
    P/W
    焊接速度
    v/(mm·s−1)
    送丝速度
    vf/(cm·min−1)
    保护气体流量
    Q1/(L·min−1)
    排水气体流量
    Q2/(L·min−1)
    空气环境3 00082751530
    水下环境 3 000827515
    下载: 导出CSV
    | 显示表格
    图  1  局部干法水下激光填丝熔覆工艺示意图
    Figure  1.  Schematic of local dry underwater wire-feed laser cladding
    图  2  激光填丝熔覆路径
    Figure  2.  Diagram of the wire-feed laser cladding

    熔覆后,用电火花线切割机在熔覆层的中间垂直于扫描方向处切割出厚度为5 mm 的熔覆层试样,然后用冷镶嵌方法进行镶样. 涂层经过SiC砂纸打磨、研磨喷剂抛光后,使用硫酸铜-盐酸水溶液进行金相腐蚀处理. 使用X射线衍射仪在 20° ~ 90°角度范围内,扫描并分析涂层物相;利用光学显微镜、能谱仪对熔覆层组织形貌和元素进行分析;使用显微硬度计研究了在200 g载荷作用下保持5 s的显微硬度;采用VersaSTAT 3F 电化学工作站,以饱和甘汞电极为参照电极,铂电极为辅助电极,扫描速度0.167 mV/s,测定了3.5%NaCl 溶液中两种环境熔覆层的阻抗谱和极化曲线.

    图3是在304不锈钢基材上制备的空气环境和水下环境激光填丝熔覆层宏观形貌,外观连续均匀,无裂纹、气孔、夹杂、未熔合等明显缺陷,其成形质量明显优于文献[4]的报道. 与空气环境熔覆层相比,水下局部干法熔覆层表面观察到的氧化程度小,多个单道熔覆呈鱼鳞纹形状,颜色以银白色为主,这主要与水下环境熔覆时的高冷却速度和纯氩气气室环境保护有关.

    图  3  激光填丝熔覆宏观形貌
    Figure  3.  Macroscopic morphology of wire-feed laser cladding. (a) cladding layer prepared in air environment; (b) cladding layer prepared in underwater environment

    图4为空气环境和水下环境激光熔覆层的横截面. 熔覆层截面均未发现气孔、裂纹和夹杂等缺陷,熔覆金属与基体之间形成致密的冶金结合. 根据制备熔覆层过程中受到的不同热循环,将熔覆层分为熔覆区(CZ)、搭接区(OZ)、相变影响区(PAZ)、热影响区(HAZ). 为了研究空气环境和水下环境填充金属与基材熔覆过程的冶金特性,测量了熔覆层横截面不同区域的尺寸,即熔池的余高(HSH)、熔深(HFR)、熔宽(W)和熔覆角度(α),发现水下环境熔覆层的余高(HSH)和熔覆角度(α)较大;空气环境熔覆层的熔深(HFR)较深、熔宽(W)较宽. 显然,与空气环境相比,水下环境熔覆层的快速冷却导致熔池凝固加快、热循环速度加快、热影响区域减小.

    图  4  激光填丝熔覆横截面的宏观形貌
    Figure  4.  Macroscopic morphology of wire-feed laser cladding. (a) cross section of cladding layer in air environment; (b) cross section of cladding layer in underwater environment

    图5是空气环境从基体到熔覆层表面纵向截面的显微组织. 其中图5c为熔覆层纵向截面图,熔覆层包括熔覆区域(CZ)、搭接区域(OZ)、相变影响区域(PAZ)、熔合区域(FZ)、热影响区域(HAZ)和基材(BM). 搭接熔覆过程中,激光相变热处理在上一道熔覆区域(CZ)形成了相变影响区域(PAZ). 熔覆区域(CZ)和熔合区域(FZ)的显微组织主要由γ奥氏体+δ铁素体组成,δ铁素体以蠕虫状沿γ奥氏体超细晶粒的晶界分布,如图5a图5b所示;搭接区域(OZ)的显微组织主要由细晶粒的γ奥氏体组成,如图5e-1所示;相变影响区域(PAZ)主要由γ奥氏体+δ铁素体组成,部分位置出现δ铁素体+α′板条状马氏体显微组织,如图5d所示. 熔覆层与304不锈钢基材之间形成良好冶金结合.

    图  5  空气环境熔覆层的显微组织(a为CZ区域,a-1为图a下部的高倍放大图,a-2为图a上部的高倍放大图,b为FZ区域,c为横截面图,d为PAZ区域,d-1为图d中部的高倍放大图,e为OZ区域,e-1为OZ区域的高倍放大图)
    Figure  5.  Microstructure of cladding layer in air environment.((a) the CZ region; (a-1) the high magnification of the lower part of Figure (a); (a-2) the high magnification of the upper part of Figure (a); (b) the FZ region; (c) the cross-sectional; (d) the PAZ region, (d-1) the high magnification of the middle part of Figure (d); (e) the OZ region; (e-1) the high magnification of the OZ region)

    图6是水下环境从基体到熔覆层表面纵向截面的显微组织. 其中6c图为熔覆层纵向截面图. 熔覆区域(CZ)和熔合区域(FZ)的显微组织主要由γ奥氏体+δ铁素体+α′板条状马氏体组成,δ铁素体以蠕虫状沿超细晶粒γ奥氏体的晶界分布,如图6-(a-1)所示,α′板条状马氏体沿γ奥氏体的晶界分布,如图6(a-2)所示;搭接区域(OZ)的显微组织主要由细晶粒的γ奥氏体组成,如图6e所示,相变区域(PAZ)主要由γ奥氏体+δ铁素体组成,部分位置出现α′板条状马氏体,如图6d所示.

    图  6  水下环境熔覆层的显微组织(a为CZ区域,a-1为图a中部的高倍放大图,a-2为图a下部的高倍放大图,b为FZ区域,c为横截面图,d为PAZ区域,d-1为图d下部的高倍放大图,e为OZ区域,e-1为OZ区域的高倍放大图)
    Figure  6.  Microstructure of cladding layer in underwater environment. ((a) the CZ region; (a-1) the high magnification of the middle part of Figure (a); (a-2) the high magnification of the lower part of Figure (a); (b) the FZ region; (c) the cross-sectional; (d) the PAZ region, (d-1) the high magnification of the lower part of Figure (d); (e) the OZ region; (e-1) the high magnification of the OZ region)

    水下环境熔覆层平均晶粒尺寸和马氏体含量均大于空气环境. 由于水下的低温环境,一部分奥氏体快速冷却,发生马氏体转变. 在搭接熔覆过程中,激光相变热影响导致奥氏体晶粒细化、铁素体含量减小.

    图7显示了两种环境的激光熔覆层和基体的XRD图谱. 结合显微组织和XRD结果,表明两种环境的熔覆层都由奥氏体+铁素体+马氏体相组成. 由于热处理会导致铁素体形成元素(主要是铬)偏析,因此基体中含有少量铁素体,熔覆层中含少量铁素体的原因是由于非平衡凝固和快速冷却[11]. 空气环境熔覆层的铁素体+马氏体没有足够的时间完全转变为奥氏体,在室温(25 ℃)下变成残余铁素体+马氏体. 由于水环境中快速的水冷,熔覆层更多的铁素体+马氏体在水环境下变成残余铁素体+马氏体. XRD结果表明水下环境熔覆层的铁素体占比大于空气环境熔覆层的铁素体占比.

    图  7  熔覆层和基材的XRD图谱
    Figure  7.  XRD spectrum of cladding layer and substrate

    在熔覆层横截面不同位置进行EDS点扫描分析确定化学成分和含量,如表4表5所示. 结果表明,两种环境熔覆层中的铬含量都略高于基体中的铬含量,说明熔覆层耐点蚀性能优于母材;熔覆层顶部位置的镍含量偏低,因为氧化镍是在激光熔覆过程中形成的,由于氧化镍的熔点较低,会发生烧损,因此熔覆层中的镍含量明显降低[15].

    表  4  空气环境熔覆层不同位置的化学成分(质量分数,%)
    Table  4.  Chemical composition of cladding layer at different locations in air environment
    位置CrMnNiMoFe
    顶部 19.28 1.88 7.65 0.96 68.84
    中部 19.35 1.78 9.37 0.61 67.35
    热影响区 18.81 1.34 9.35 0.90 68.11
    母材 18.08 1.49 9.52 69.24
    下载: 导出CSV
    | 显示表格
    表  5  水下环境熔覆层不同位置的化学成分(质量分数,%)
    Table  5.  Chemical composition of cladding layer at different locations in underwater environment
    位置CrMnNiMoFe
    顶部19.501.567.420.8069.35
    中部19.262.549.950.9664.91
    热影响区19.161.527.111.4269.48
    母材17.691.459.5669.24
    下载: 导出CSV
    | 显示表格

    图8图9分别描述了空气环境和水下环境从基体到熔覆层表面纵向截面的显微硬度测量结果. 其中,空气环境基体、热影响区和熔覆层的平均显微硬度分别为265.4,280.9和282.6 HV,熔覆层的板条状马氏体显微组织区域出现最高显微硬度为294.5 HV;水下环境基体、热影响区和熔覆层的平均显微硬度分别为266.9,284.8和294.1 HV. 其中,熔覆层的板条状马氏体显微组织区域出现最高显微硬度为313.4 HV.

    图  8  空气环境熔覆层的显微硬度
    Figure  8.  Microhardness of cladding layer in air environment
    图  9  水下环境熔覆层的显微硬度
    Figure  9.  Microhardness of cladding layer in underwater environment

    显微硬度结果表明,水下环境熔覆层硬度高于空气环境熔覆层硬度,通过观察不同显微硬度测量位置的显微组织,发现超细晶奥氏体+铁素体显微组织区域硬度较低,细晶奥氏体+铁素体显微组织区域硬度较高,板条状马氏体显微组织域区硬度最高.

    两种环境的基体、热影响区和熔覆区的显微硬度差距,归因于不同的显微组织和化学成分. 根据能谱分析(EDS)结果,熔覆区和热影响区的化学成分占比相近,与基材相比,熔覆区和热影响区含有更多的钼元素,可形成强碳化物,提高钢的强度[12].

    为测试空气环境和水下环境熔覆层的电化学腐蚀性能,将其放入质量分数为3.5%的NaCl溶液中,室温下测得的动电位极化曲线和阻抗谱如图10图11所示.

    图  10  空气环境和水下环境熔覆层的极化曲线
    Figure  10.  Polarization curves of cladding layer in air and underwater environment
    图  11  空气环境和水下环境熔覆层的阻抗谱
    Figure  11.  Impedance spectra of cladding layer in air and underwater environment

    通过测量TAFEL极化曲线比较两种环境熔覆层的耐腐蚀性. 结果表明,空气环境熔覆层的自腐蚀电位Ecorr为−253 mV,水下环境熔覆层的自腐蚀电位Ecorr为−248 mV,两种环境熔覆层的自腐蚀电位(Ecorr)非常接近,相差5 mV. 空气环境熔覆层的自腐蚀电流密度Icorr为2.52 μA/cm2,水下环境熔覆层的自腐蚀电流密度Icorr为2.03 μA/cm2,自腐蚀电流密度Icorr相差0.49 μA/cm2;试验结果表明两种环境熔覆层的腐蚀速率相近,水下局部干法激光熔覆可以制备出性能出色的熔覆层. 在极化曲线的阳极极化过程中,在P区域内两种环境熔覆层都表现出钝化现象和相似的钝化范围宽度,说明熔覆层都产生了致密的氧化膜,阻碍了离子的扩散,导致腐蚀电流下降. 两种环境熔覆层无源范围内的电流密度相对稳定. 随着电位的增加,水下环境熔覆层的电流密度比空气环境熔覆层稍低,代表亚稳态点蚀的明显电流尖峰表明熔覆层钝化膜的稳定性较低. 进一步增加击穿电位(Ea),水下环境熔覆层显示出比空气环境熔覆层更大的电流密度,表明空气环境熔覆层比水下环境熔覆层具有稍好的耐腐蚀性. 为了进一步验证两种环境熔覆层表面的电化学动力学过程,对其进行了阻抗谱(EIS)测试. 两种环境的阻抗谱Nyquist图如图11所示. 两个样品都表现出容抗弧特性,但是空气环境熔覆层容抗弧的半径要明显大于水下环境熔覆层,因此空气环境熔覆层极化电阻较大,表明空气环境熔覆层的腐蚀速率较低,耐蚀性较高,与极化结果吻合较好. 由于水下环境激光熔覆熔池冷却过程比空气环境冷却过程温度低且温降梯度大,因此获得的水下环境熔覆层的马氏体相比空气环境占比多,水下环境熔覆层的晶粒尺寸比空气环境的尺寸大. 所以两种环境熔覆层马氏体相占比和晶粒尺寸不同是导致空气环境下熔覆层耐腐蚀性能优于水下环境的主要因素.

    (1)与空气环境熔覆层相比,水下环境更快的冷却速度和氩气环境保护,使得水下熔覆层表面出现鱼鳞纹形状;快速冷却导致熔池凝固加快、热循环速度加快、热影响区域减小.

    (2)水下环境熔覆层平均晶粒尺寸和马氏体含量均大于空气环境. 由于水下的低温环境,一部分奥氏体快速冷却,发生马氏体转变. 在搭接熔覆过程中,激光相变热影响导致奥氏体晶粒细化、铁素体含量减小.

    (3)由于水环境快速的水冷,熔覆层更多的铁素体+马氏体在水环境下变成残余铁素体+马氏体. XRD结果表明水下环境熔覆层的铁素体占比大于空气环境. 水下环境熔覆层硬度高于空气环境,板条状马氏体显微组织区域硬度最高.

    (4)两种环境的熔覆层耐腐蚀性相近. 熔覆层马氏体相占比和晶粒尺寸的不同是影响耐腐蚀性能的主要因素.

  • 图  1   1 300 MPa级试验钢的SEM图像

    Figure  1.   SEM image of the 1 300 MPa experimental steel

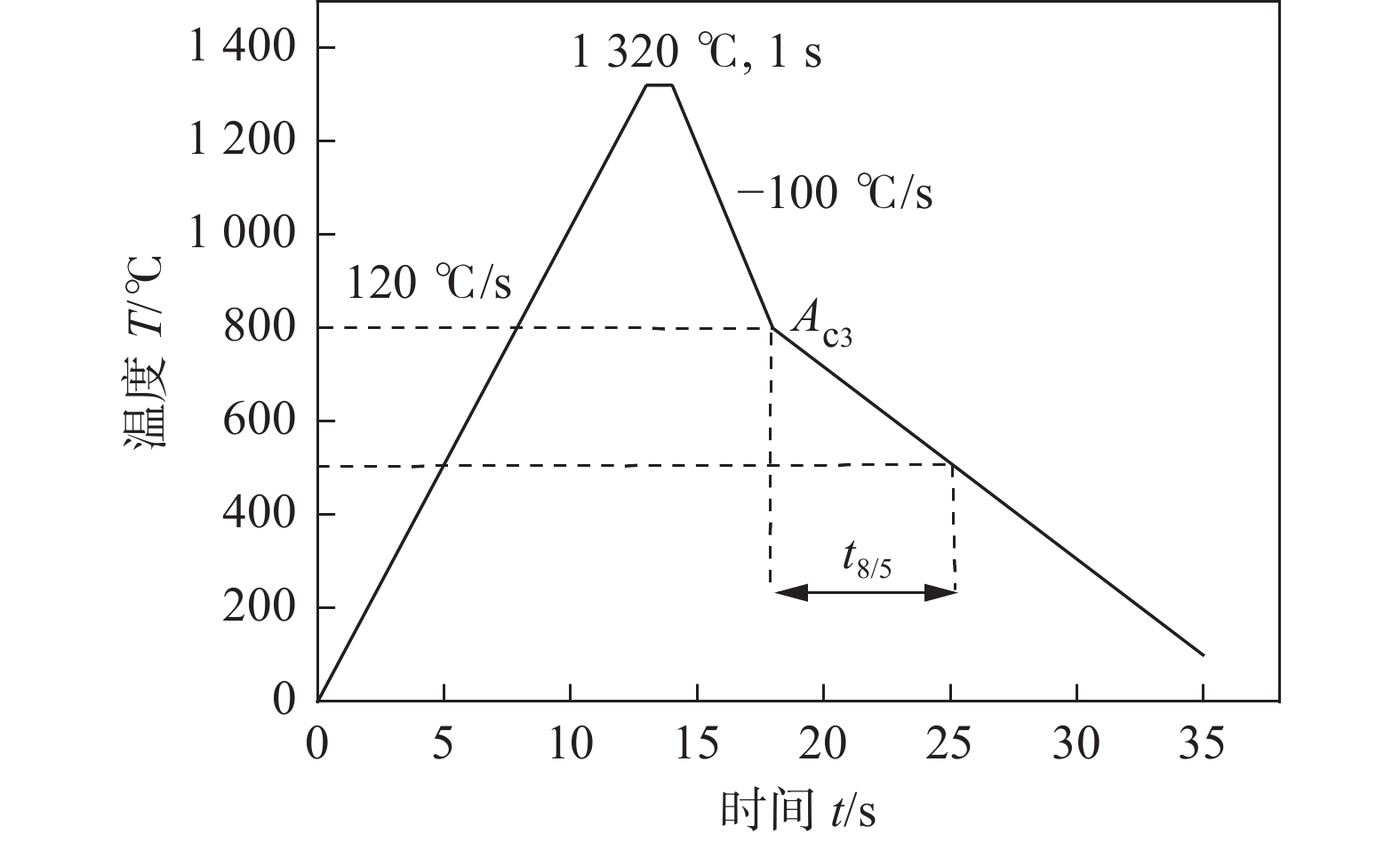

    图  2   模拟焊接热循环曲线

    Figure  2.   Simulating welding thermal cycle curve

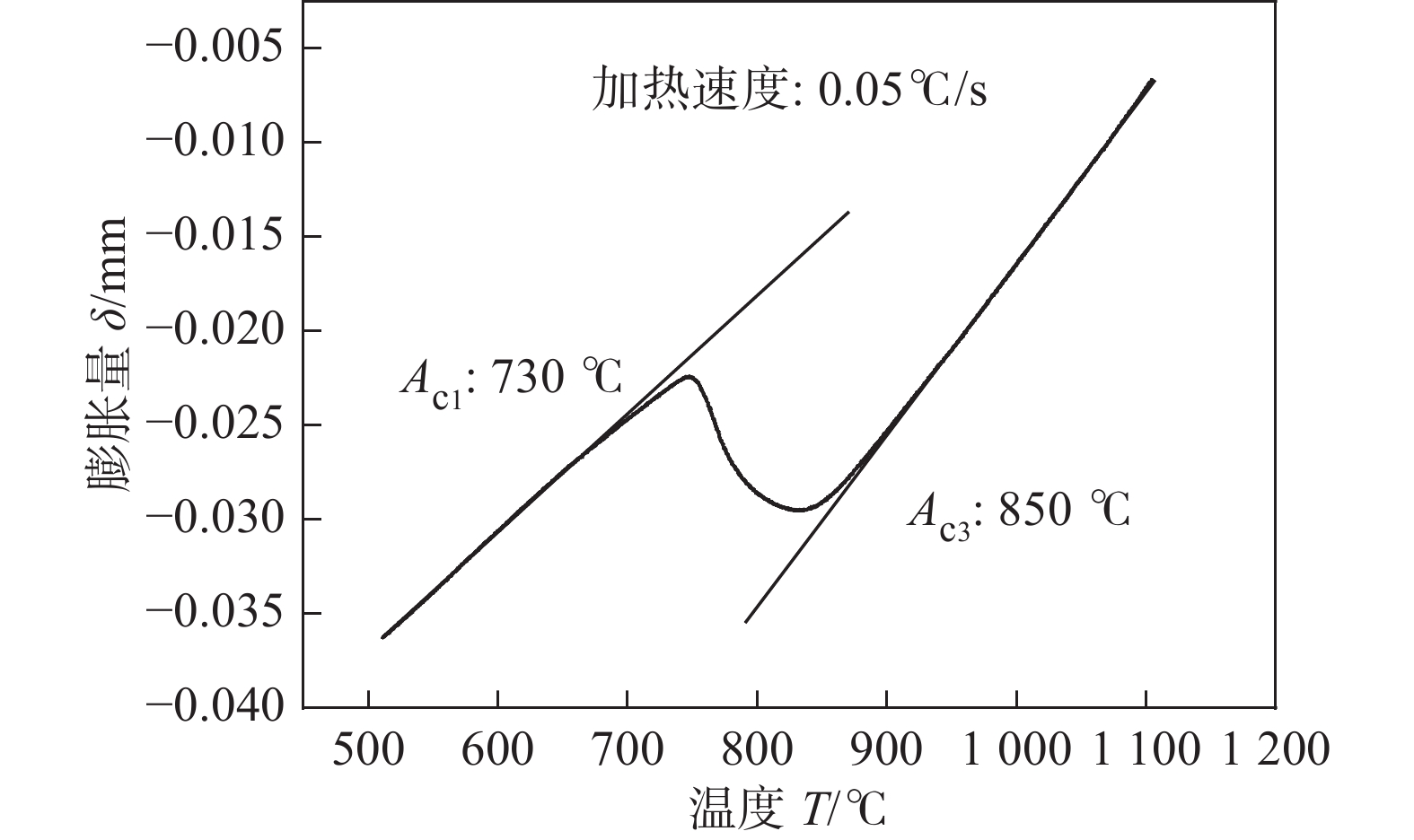

    图  3   试验钢近似平衡态奥氏体化相变温度

    Figure  3.   Austenite transformation temperature of the experimental steel

    图  4   试验钢不同冷速下HAZ粗晶区金相微观组织(t8/5:3 ~ 60 s)

    Figure  4.   OM images of the experimental steel at different cooling rate (t8/5: 3 ~ 60 s). (a)t8/5 = 3 s; (b)t8/5 = 6 s; (c) t8/5 = 10 s; (d) t8/5 = 15 s; (e) t8/5 = 30 s; (f) t8/5 = 60 s

    图  5   试验钢不同冷速下HAZ粗晶区金相微观组织(t8/5:150 ~ 3 000 s)

    Figure  5.   OM images of the experimental steel at different cooling rate (t8/5: 150 ~ 3 000 s). (a)t8/5 = 150 s; (b) t8/5 = 300 s; (c) t8/5 = 600 s; (d)t8/5 = 1 000 s; (e) t8/5 = 2 000 s; (f) t8/5 = 3 000 s

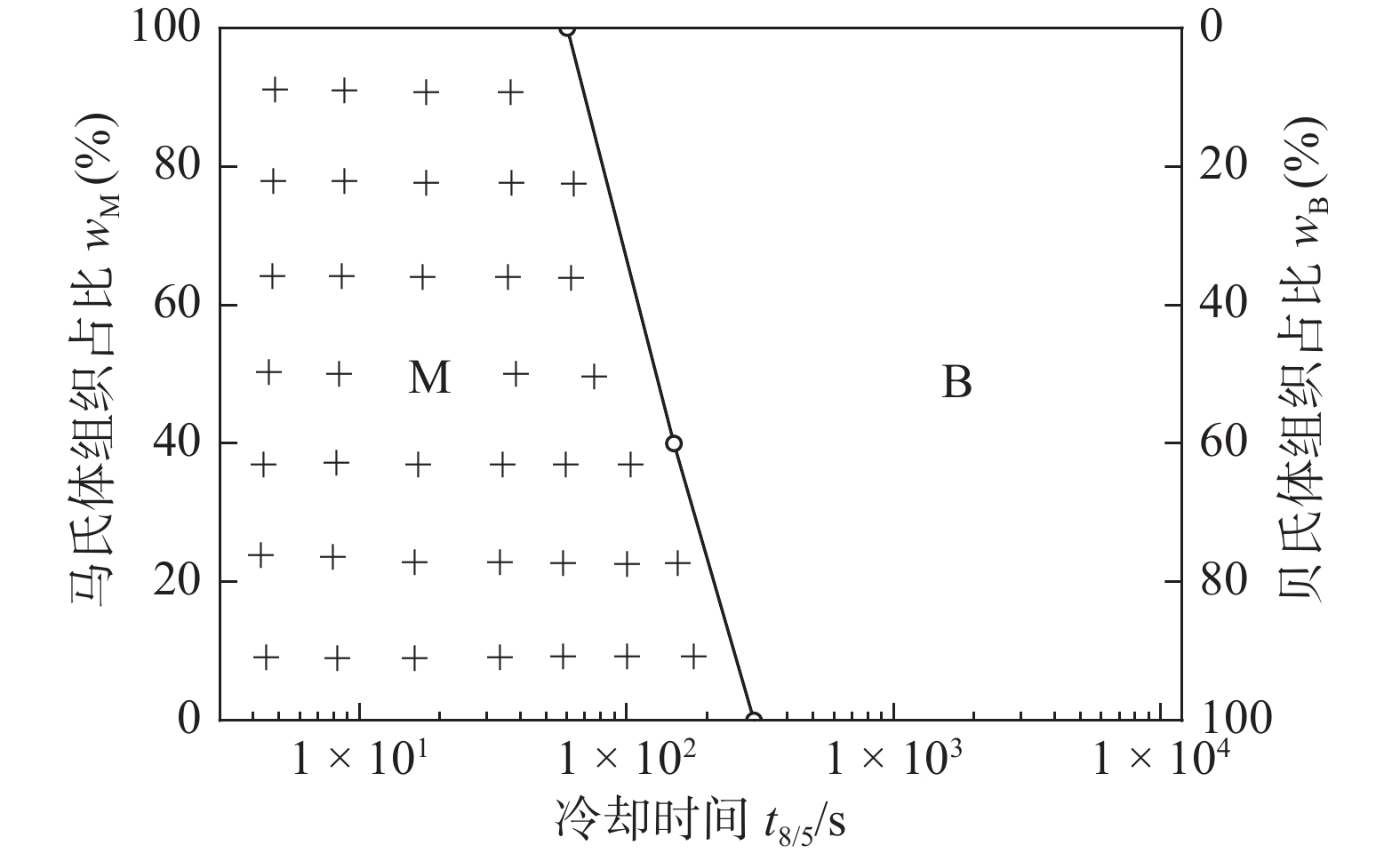

    图  6   不同t8/5条件试验钢CGHAZ不同组织占比

    Figure  6.   Microstructure proportion of CGHAZ of experimental steel at different t8/5

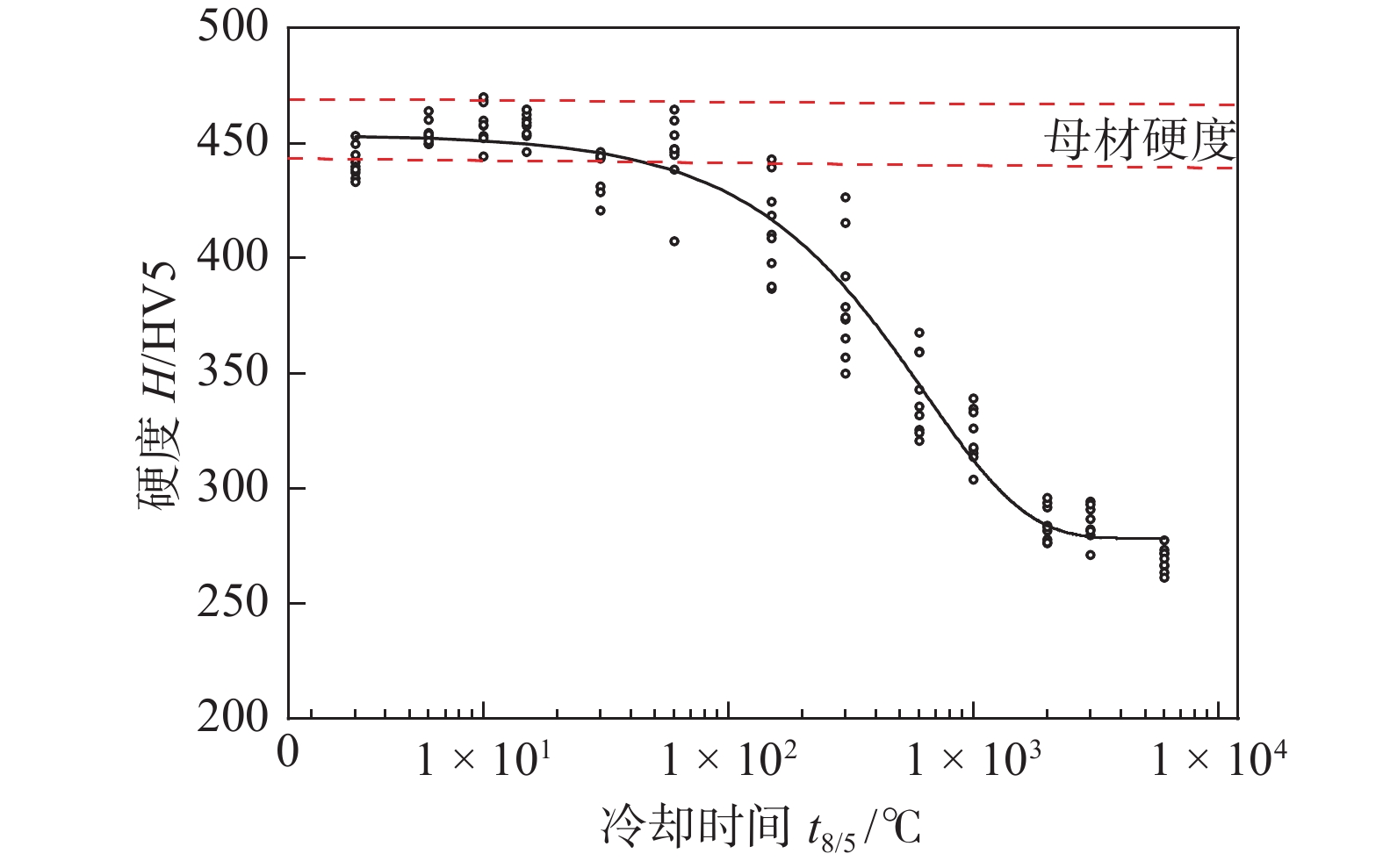

    图  7   不同t8/5条件下试验钢热模拟试样硬度

    Figure  7.   Hardness of experimental steel thermal simulated samples at different t8/5

    图  8   试验钢SH-CCT图

    Figure  8.   SH-CCT diagram of the experimental steel

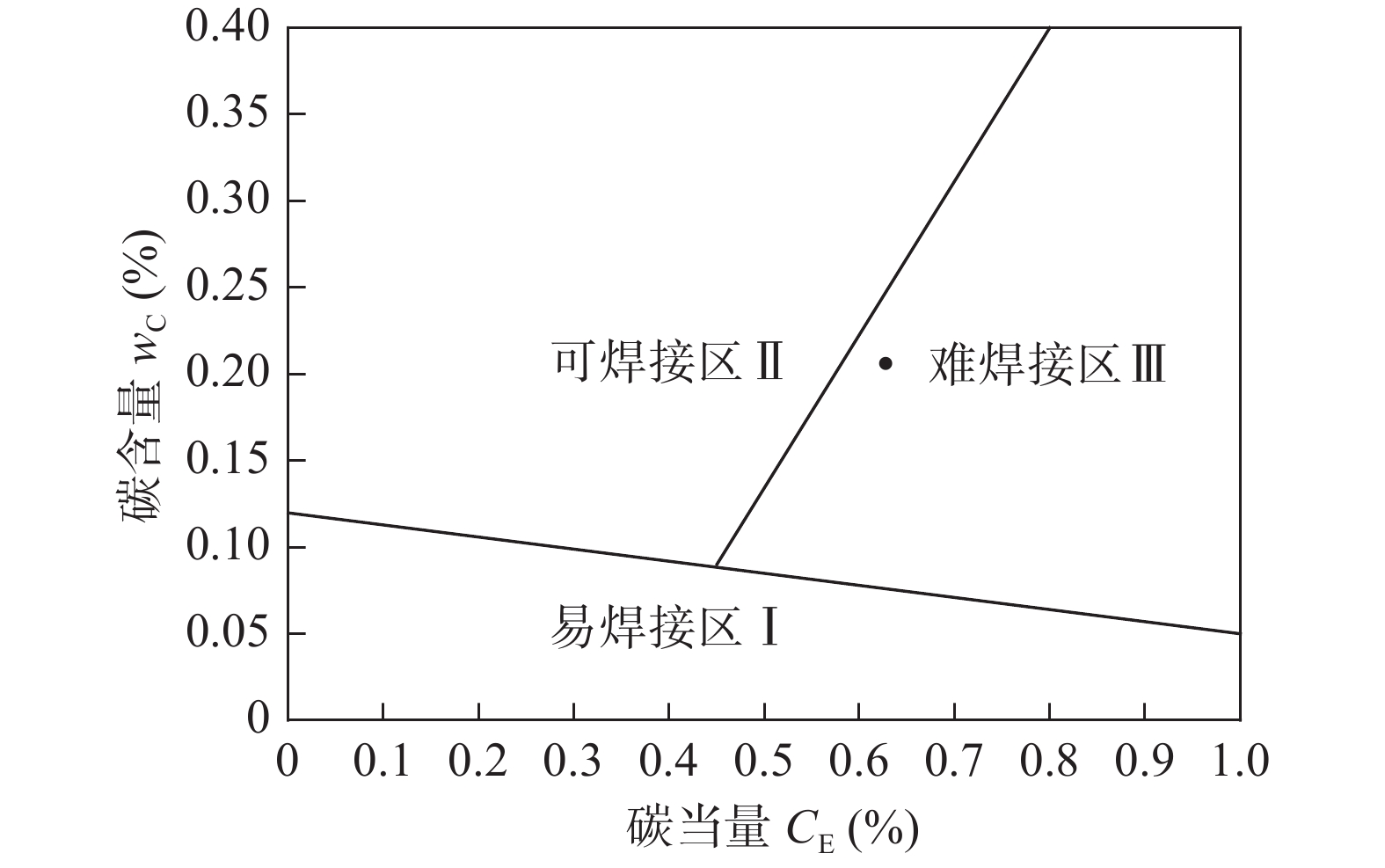

    图  9   试验钢的Graville图

    Figure  9.   Graville diagram of the experimental steel

    表  1   试验钢的化学成分(质量分数,%)

    Table  1   Chemical compositions of the experimental steel

    C Si Mn P S Cr Ni Mo Fe
    0.20 0.25 0.89 0.0070 0.0030 0.40 1.21 0.55 余量
    下载: 导出CSV

    表  2   试验钢的基本力学性能

    Table  2   Mechanical properties of the experimental steel

    屈服强度
    Rp0.2/MPa
    抗拉强度
    Rm/MPa
    断后伸长率
    A(%)
    冲击吸收能量
    (−40 ℃)AKV/J
    1320 1540 10.0 82
    下载: 导出CSV
  • [1] 温长飞, 邓想涛, 王昭东, 等. 1300 MPa级超高强钢临界粗晶热影响区组织和韧性[J]. 钢铁研究学报, 2018, 30(8): 650 − 656. doi: 10.13228/j.boyuan.issn1001-0963.20170383

    Wen Changfei, Deng Xiangtao, Wang Zhaodong, et al. Microstructure and toughness of intercritically reheated coarse-grained heat affected zone in a 1300 MPa grade ultra-high strength steel[J]. Journal of Iron and Steel Research, 2018, 30(8): 650 − 656. doi: 10.13228/j.boyuan.issn1001-0963.20170383

    [2] 彭杏娜, 彭云, 田志凌, 等. Ni元素对Cr-Ni-Mo系高强焊缝组织演化的影响[J]. 焊接学报, 2014, 35(9): 32 − 36,38.

    Peng Xingna, Peng Yun, Tian Zhiling, et al. Effect of Ni on the microstructure evolution of Cr-Ni-Mo series high strength weld metal[J]. Transactions of the China Welding Institution, 2014, 35(9): 32 − 36,38.

    [3]

    An Tongbang, Wei Jinshan, Zhao Lin, et al. Influence of carbon content on microstructure and mechanical properties of 1000 MPa deposited metal by gas metal arc welding[J]. Journal of Iron and Steel Research, International, 2019, 26: 512 − 518. doi: 10.1007/s42243-019-00270-6

    [4] 徐彬, 马成勇, 李莉, 等. 1200 MPa级HSLA钢的SH-CCT曲线及其热影响区组织与性能[J]. 材料科学与工艺, 2016, 24(3): 28 − 33.

    Xu Bin, Ma Chengyong, Li Li, et al. SH-CCT diagra, microstructures and properties of heat-affected zone of a 1200 MPa grade HSLA steel[J]. Materials Science & Technology, 2016, 24(3): 28 − 33.

    [5] 蒋庆梅, 张小强, 陈礼清, 等. 1000 MPa级超高强钢的SH-CCT曲线及其热影响区的组织和性能[J]. 钢铁研究学报, 2014, 26(1): 47 − 51.

    Jiang Qingmei, Zhang Xiaoqiang, Chen Liqing et al. SH-CCT diagram, microstructures and properties of heat-affected zone in a 1000 MPa grade extra high-strength steel[J]. Journal of Iron and Steel Research, 2014, 26(1): 47 − 51.

    [6] 王立军, 蔡庆伍, 余伟, 等. 1500 MPa级低合金超高强钢的微观组织与力学性能[J]. 金属学报, 2010, 46(6): 687 − 694. doi: 10.3724/SP.J.1037.2010.00687

    Wang Lijun, Cai Qingwu, Yu Wei, et al. Microstructure and mechanical properties of 1500 MPa grade ultra-high strength low alloy steel[J]. Acta Metallurgica Sinica, 2010, 46(6): 687 − 694. doi: 10.3724/SP.J.1037.2010.00687

    [7]

    Wang Chunfang, Wang Maoqiu, Shi Jie, et al. Effect of microstructure refinement on the strength and toughness of low alloy martensitic steel[J]. Journal of Materials Science & Technology, 2007, 23(5): 659 − 664.

    [8] 温长飞, 邓想涛, 王昭东, 等. 超高强钢Q1100的SH-CCT曲线及粗晶热影响区组织和性能[J]. 东北大学学报, 2017, 38(6): 809 − 813.

    Wen Changfei, Deng Xiangtao, Wang Zhaodong, et al. SH-CCT diagram, microstructure and properties of coarse grain heat-affected zone in Q1100 ultra-high strength steel[J]. Journal of Northeastern University, 2017, 38(6): 809 − 813.

    [9]

    Kim Kihyuk, Moon Injun, Kim Kiwon, et al. Influence of carbon equivalent value on the weld bead bending properties of high-strength low-alloy steel plates[J]. Journal of Materials Science & Technology, 2017, 33(4): 321 − 329.

    [10]

    Long Xiaoyan, Zhang Fucheng, Yang Zhinan. Study on microstructures and properties of carbide-free and carbide-bearing bainitic steels[J]. Materials Science and Engineering:A, 2018, 715: 10 − 16.

    [11]

    Li Xueda, Fan Yuran, Ma Xiaoping, et al. Influence of martensite-austenite constituents formed at different intercritical temperatures on toughness[J]. Materials & Design, 2015, 67: 457 − 463.

    [12] 张文钺. 焊接冶金原理[M]. 北京: 机械工业出版社, 1999.

    Zhang Wenyue. Welding metallurgical principle[M]. Beijing: China Machine Press, 1999.

    [13] 卓晓, 李立新, 李弟, 等. EH36-Z35钢在低温环境中的焊接冷裂纹敏感性[J]. 机械工程材料, 2020, 44(8): 47 − 51. doi: 10.11973/jxgccl202008010

    Zhuo Xiao, Li Lixin, Li Di, et al. Weld cold crack sensitivity of EH36-Z35 steel in low temperature environment[J]. Materials for Mechanical Engineering, 2020, 44(8): 47 − 51. doi: 10.11973/jxgccl202008010

    [14] 韩伦. 富铜纳米相强化钢焊接性及焊接工艺研究[D]. 哈尔滨: 哈尔滨工程大学, 2020.

    Han Lun. Studies on weldabilitu and welding technology of copper-rich nanoscale precipitate- strengthened steel[D]. Harbin: Harbin Engineering University, 2020.

    [15] 曹继明. 用碳当量CEN确定高强钢焊接预热温度[J]. 焊接, 1995(1): 17 − 20, 24.

    Cao Jiming. Determination of preheating temperature by carbonequivalent(CEN) for high strength steel welding[J]. Welding & Joining, 1995(1): 17 − 20, 24.
