Microstructure and mechanical properties of aluminium alloy thin-wall parts in wire arc additive manufacturing hybrid interlayer high-speed friction
-
摘要: 为提高丝材电弧增材制造(wire arc additive manufacturing，WAAM)构件性能，提出了一种电弧增材制造复合层间高速摩擦(wire arc additive manufacturing hybrid interlayer high speed friction，WAAM-HSF)的方法. 采用直径1.2 mm的4047铝硅焊丝，使用WAAM-HSF方法进行薄壁构件制造，对比研究了WAAM和WAAM-HSF对铝合金薄壁构件的微观结构和力学特性的影响. 结果表明，WAAM和WAAM-HSF构件的微观结构中存在着大量的柱状树枝晶. 与WAAM相比，WAAM-HSF构件的微观结构明显细化. 同时，不同工艺的晶粒分布趋势一致，即晶粒直径在两个薄壁中从顶部到底部逐渐减小. 在相同区域，WAAM构件的晶粒尺寸大于WAAM-HSF构件. 通过破坏外延结晶的生长，达到细化晶粒的目的. 与WAAM相比，WAAM-HSF构件的平均断后伸长率减小了5%；但WAAM-HSF构件的平均显微硬度和平均抗拉强度则分别提高了9.96 HV和17 MPa.Abstract: A wire arc additive manufacturing hybrid interlayer high speed friction (WAAM-HSF) approach is proposed to improve the performance of wire arc additive manufacturing (WAAM) components. The effect of WAAM and WAAM-HSF on the microstructure and mechanical properties of thin-walled aluminium alloy components was investigated using 1.2 mm diameter 4047 Al-Si wire using the WAAM-HSF method. The results show that the microstructures of the WAAM and WAAM-HSF components contain a large number of columnar dendrites. Compared to WAAM, the microstructure of WAAM-HSF components is significantly finer. At the same time, the grain distribution tends to be the same for the different processes, i.e. the grain diameter decreases from the top to the bottom in both thin walls. Grain refinement is achieved by disrupting the growth of epitaxial crystals. Compared to WAAM, the average elongation at break of WAAM-HSF components is reduced by 5%, but the average microhardness and average tensile strength of WAAM-HSF components are increased by 9.96 HV and 17 MPa, respectively.
-
0. 序言
作为一种经济可靠的方法，堆焊广泛应用于制造和再制造先进机械零件的耐磨或者耐腐蚀层[1-3]. 常用的堆焊材料主要有：药皮焊条、药芯焊丝、实心焊丝、焊带以及合金粉块等，其中药皮焊条因熔敷效率低而逐渐被药芯焊丝所代替[4]. 药芯焊丝组分调整方便，可适应多种工况，但需经多道轧辊压制并拉拔减径而成，制备步骤复杂，轧辊调整工艺繁琐，设备维护成本高，致使药芯焊丝新产品研制及调整周期长，难以满足焊接生产高效和快速发展的要求[5]. 实心焊丝和焊带因拉拔成形的塑性要求，可添加碳量极为有限，仅能制造低合金耐磨或者耐腐蚀零件. 合金粉块作为一种堆焊材料，由合金粉末掺水玻璃等粘结剂压制而成，以碳极熔化粉块而制备耐磨合金，但引弧难、焊缝成形差和熔敷效率偏低. 近年来，研究表明，粉末和实心焊丝埋弧焊方法可制备耐磨合金，但该类合金通常合金量低而呈亚共晶组织[6-9]；少数几种也可获得过共晶结构，但填充粉末组合极为特殊，不具有普遍适用性而难以大范围使用. 该方法的突出意义在于：通过粉末和实心焊丝组合为填充材料而制备耐磨合金方法具有可行性. 作为主流耐磨合金，高铬合金的初生M7C3相或M23C6相对耐磨性起主导作用，共晶M7C3等影响合金韧性，该合金耐磨性和经济性较好，研究和应用热度依然不减，且可通过填粉式堆焊法予以制备[10-12]. 综合来看，堆焊所用药皮焊条或者药芯焊丝均包含两部分：H08A钢+合金粉末，只是分布位置相反. 鉴于此，文献[13]提出了“复合粉粒”的概念及其制备工艺，这是一种经称量干混、掺粘结剂湿混、旋转造粒、烧结和筛分等工序而成的新型焊接材料. 与药芯焊丝和药皮焊条相比，该复合粉粒的制备工艺显著简化，生产周期短，可适应焊接生产快速的发展要求. 文中在文献[13]所述复合粉粒制备工艺的基础上，研究复合粉粒占填充材料的重量百分比，即填粉率对复合粉粒和H08A实心焊丝堆焊高铬合金的性能影响.
1. 试验方法
1.1 复合粉粒制备
复合粉粒包含高碳铬铁(70% Cr，8% C，质量分数，下同)、钒铁(50% V)、钛铁(30% Ti)、鳞片石墨(98% C以上)以及还原铁粉等粉末. 所有粉末组分先过60目筛，再经称量干混、掺入水玻璃湿混、旋转造粒、烧结和筛分等工序，获得10目 ~ 30目的复合粉粒，工艺参数同文献[13]所述.
1.2 电弧堆焊高铬合金
在160 mm × 75 mm × 16 mm的Q235A为基体的钢板上，先将复合粉粒均匀预置于焊道表面，采用ZD5-1000E直流焊机进行自保护明弧焊，工艺参数如表1所示. 以ϕ2.5 mm的H08A实心焊丝作为电弧载体，使预置复合粉粒熔化，与实心焊丝熔化熔滴熔合为一体化堆焊熔体，空冷凝固.
表 1 堆焊工艺参数Table 1. Hardfacing experiment parameters电流I/A 电压U/V 焊丝伸出长度L/mm 焊接速度v/(mm·s−1) 层温T/℃ 焊后状态 极性 410 27 30 4.5 100 ~ 150以下 空冷 反接 填粉率 = 复合粉粒/(实心焊丝 + 复合粉粒)，即复合粉粒占焊接填充材料的质量分数. 用精度0.001 g的KFS-C8型电子天平焊接前后分别测试堆焊试样和实心焊丝的重量，计算其重量差，即可获得填粉率. 改变填粉率，制备如表2所示的1号 ~ 5号试样.
表 2 堆焊合金的填粉率(质量分数，%)Table 2. Powder addition ratios of hardfacing alloys1号 2号 3号 4号 5号 30 33 38 42 45 1.3 组织表征与性能测试
用HFX-ⅡA型尼康金相显微镜、JSM-6360LV扫描电镜观察试样的组织形貌；D/MAX2550VB型X-射线衍射仪对未腐蚀的块状金相试样分析相组成，结合Oxford7854能谱仪对试样微区成分扫描鉴定具体物相.
采用HR-150A型洛氏硬度计测试堆焊层表面宏观硬度，加载1 470 N，保持15 s. 使用HV-1000型显微硬度计沿堆焊层厚度方向测定其截面的显微硬度分布，载荷为1.96 N，保持10 s.
线切割制备尺寸57 mm × 25.5 mm × 6 mm的磨损试样，在MLS-225型湿砂橡胶轮式磨损试验机进行耐磨性试验，以磨损失重ΔM评估试样耐磨性，JSM-6360LV扫描电镜观察其磨损形貌.
2. 结果与讨论
2.1 高铬堆焊合金的相组成
图1为1号和5号试样的相组成，该堆焊试样的填粉率分别为30%和45%. 由图可知，1号堆焊合金基体主要为γ-Fe，还有少量的α-Fe，硬质相有M7C3、(Ti,V)C等；5号堆焊合金的基体由α-Fe和γ-Fe组成，其中α-Fe为主要基体，硬质相包含M7C3，(Ti,V)C，M3C等. 由此可知，随着填粉率提高，堆焊合金所含合金化元素量上升，γ-Fe基体发生转变，即有：γ-Fe → α-Fe + (Ti,V)C + M7C3 + M3C. 此外，5号试样M7C3的(420)面特征峰(d=2.30Å)明显增强，说明其M7C3相数量显著增加，这有利于改善该方法堆焊合金的耐磨性.
图2为复合粉粒和实心焊丝堆焊高铬合金的显微组织. 结合图1所示XRD谱，可知图2a所示白色胞状体为γ-Fe相，沿该胞状相晶界呈断续网状或者树枝状的灰色相为沿晶M7C3相，其中含有少量的α-Fe. 图2c显示，填粉率增加时，白色胞状γ-Fe相尺寸减小，沿晶M7C3数量显著增加. 图2d所示M7C3型碳化物呈颗粒状，其中还有灰色的团状体，应为石墨裂解所形成的高碳区. 图2e显示其中出现白色的块状相，测试显示该白色块状相显微硬度均值为1 170 HV，可知其为初生M7C3相. 图2f所示板条状白色组织为初生M7C3相. 对比图2a ~ 图2f可知，随着填粉率增加，焊接材料所含复合粉粒的重量比例增大，堆焊合金的碳及碳化物形成元素如Cr，V含量提升，组织由亚共晶先转变为共晶，再转变为过共晶结构；M7C3相由沿晶碳化物逐渐转变块状初生相，形态从断续网状或者树枝状改变为颗粒状，然后转变为块状或者板条状. 此外，原位析出(Ti,V)C型碳化物，因其中的合金化元素V，Ti对碳的亲和力远大于Cr，Fe，可优先析出，阻断沿晶碳化物的网状连续性，使之呈断续网状，降低该沿晶碳化物的刚性而降低合金脆性. 不仅如此，少量固溶于初生M7C3相的强碳碳化物形成元素V，使堆焊熔体高碳团簇先期形成而促进M7C3优先析出. 以上结果表明，填粉率显著影响复合粉粒和实心焊丝堆焊合金的显微组织及相组成.
![]()
图 2 高铬堆焊合金的显微组织Figure 2. Microstructure of high chromium hardfacing alloys. (a, b) No.1; (c) No.2; (d) No.3; (e) No.4; (f, g) No.5对图2b和图2g的微区进行EDS成分扫描，结果列于表3. 对比图2a、图2c、图2d、图2e和图2f可知，随着填粉率提高，堆焊合金的碳化物数量增加，体积分数不断增大，形态由断续网状或者树枝状转为颗粒状、块状分布.
表 3 高铬堆焊合金的微区化学成分(原子分数，%)Table 3. Micro-area chemical composition in high chromium hardfacing alloys能谱点 C Ti V Cr b1 20.78 — 0.52 7.32 b2 36.95 — 4.17 26.66 b3 20.89 9.13 8.33 26.44 g1 28.42 0.11 4.09 36.11 g2 14.66 0.13 0.57 10.39 g3 16.86 37.03 16.52 10.12 g4 22.32 0.22 2.75 25.00 由表3，并结合图1所示XRD谱的相组成结果可知，图2b所示胞状微区b1组织为奥氏体，微区b2相的成分显示其中Cr，V元素含量高，应为断续网状或者树枝状的沿晶M7C3相. 另外，微区b3处的Ti，V含量较高而图3b显示其中有少量黑色点状相，结合图1结果以及原位析出相的形态分析可知，该处有原位析出的(Ti,V)C型碳化物.
图2g所示微区g1的白色块状相的Cr，V含量高，该相为初生M7C3相，即为(Cr,Fe,V)7C3相，其中Cr和V含量明显高于传统初生M7C3相. 这说明该组织形核生长机制与传统药芯焊丝所制备的高铬堆焊合金有所不同，有待进一步研究. 微区g2处铬含量较高，但碳含量低于b1处，应该为富铬铁素体基体或者奥氏体；微区g3处的V与Ti含量，该处为黑色块状，为原位析出的(Ti,V)C相；微区g4处的C，V，Cr含量均低于g1处，但其碳含量高于g3处，为二次M7C3相或者M3C相.
由图2的碳化物形态可知，高铬堆焊合金的沿晶M7C3型碳化物呈长条状或者颗粒状，未出现蜂窝状的脆性莱氏体结构. 随着填粉率提高，共晶或者二次M7C3型碳化物多呈颗粒状或者块状弥散分布；上述碳化物形态均不同于药芯焊丝堆焊高铬合金，说明采用复合粉粒作为焊接填充材料，可有效改善堆焊合金的碳化物形态，有利于增强合金韧性.
2.2 高铬堆焊合金的性能
图3为1号和5号高铬合金堆焊层横截面的显微硬度分布曲线. 由此可知，1号高铬堆焊合金层的显微硬度分布均匀，硬度波动值小，这说明截面组织较为均匀；5号试样堆焊层从熔合区到最表层的显微硬度值波动较大，这与组织改变过大有关. 由于Q235A基体的合金元素量显著低于高铬合金层，因而对紧靠熔合区处的焊缝组织具有较大的成分稀释效应[14]. 5号试样堆焊层表面最高硬度约为基体硬度的4倍，焊缝中部硬度略低，受母材成分稀释的影响而析出尺寸偏小的弥散M7C3相；临近最表层区域硬度最高，主要在于该处初生M7C3相呈块状或者板条状，硬度值已达878 ~ 956 HV，接近碳化物本身的显微硬度，说明该处碳化物等硬质相体积分数高；最表层硬度下降，其主要原因是由于该处冷却快，所形成的初生M7C3相尺度较之偏小所致.
![]()
图 3 试样1号和5号堆焊合金层横截面的显微硬度曲线Figure 3. Micro-hardness curves of cross-sections of No.1 and No.5 hardfacing alloy layers图4为填粉率对复合粉粒和实心焊丝堆焊高铬合金的宏观硬度和磨损失重的影响. 由此可知，随着填粉率增加，高铬堆焊合金的宏观硬度随之呈正比上升，但磨损失重先显著下降，然后小幅下降，最后稍有上升.
![]()
图 4 填粉率对高铬堆焊合金的宏观硬度和磨损失重的影响Figure 4. The effects of powder addition ratio on the macro-hardness and wear mass loss of high-chromium hardfacing alloys1号试样的硬度值最低为38.3 HRC，这主要与其含有数量较多的奥氏体有关；随填粉率提高，堆焊合金的碳化物体积分数增加，且尺寸增加，其宏观硬度提高至5号试样的58.1 HRC，这与药芯焊丝高铬堆焊合金的硬度相当. 5号试样的填粉率为45%，与药芯焊丝通常43% ~ 52%的填充率相当. 填粉率42%时，复合粉粒和实心焊丝堆焊高铬合金的磨损失重最小，仅为1.988 mg，耐磨性是1号试样的16.4倍，这说明填粉率显著影响复合粉粒和实心焊丝堆焊高铬合金的耐磨性. 4号和5号试样的磨损失重与药芯焊丝高铬堆焊合金相当[15]，这说明以复合粉粒和实心焊丝自保护明弧堆焊法而制备高铬合金的方法完全可行，该合金耐磨性已达到药芯焊丝高铬合金的同类水准，但该方法更为简便且经济，制备周期极短，可适应焊接生产快速的发展要求.
图5为高铬堆焊合金的磨损形貌. 图5a显示1号试样的划痕较多，且呈直线走向，这说明磨粒的显微切削运动没有受到阻碍，其原因主要与奥氏体基体有关；胞状奥氏体偏软，非常有利于磨粒鍥入，而其周围沿晶碳化物对磨粒显微切削运动阻碍小，因而磨损失重大. 与1号试样相比，图5b所示4号试样的划痕数量明显偏少，这主要与其碳化物的数量增加有关；图5c显示该5号试样的划痕不明显，但出现了剥落坑. 对照图2f可知，这些剥落坑主要位于共晶组织区. 由于共晶组织脆性大，在外加冲击和磨粒碾压作用易开裂而剥落，这导致其磨损失重较4号试样稍微增大. 对比图2e和图2f可知，尽管4号试样的主耐磨相M7C3体积分数和尺寸均明显低于5号试样，但其共晶碳化物尺寸明显偏小，且具有一定数量的塑性奥氏体，这可缓冲外加冲击作用，提高该共晶组织区的韧性，而5号试样共晶区基本为变态共晶，其共晶碳化物尺寸偏大则易萌生裂纹，形成剥落坑而加大磨损.
![]()
图 5 高铬堆焊合金的磨损形貌Figure 5. Worn morphology of high chromium hardfacing alloys. (a) No.1; (b) No.4; (c) No.5由图5所示高铬堆焊合金的磨损形貌可知，其表面磨损为磨粒磨损，磨损机制为微切削和显微剥落磨损两种机理，先以微切削形式为主，随填粉粒提高，转变显微剥落形式为主.
2.3 复合粉粒的作用
通常粉末堆焊均采用混合粉末或者复合粉末进行作业，其中混合粉末中的碳组分如石墨，极易在电弧吹力作用下严重流失，仅可得到亚共晶结构的堆焊合金. 鉴于此，若将之做成重量大的复合粉末，则需将所有组分加热熔化为液态金属，然后吹成粉末，制备工艺复杂，这导致可供的复合粉末种类极为有限. 文中所采用的复合粉粒经由称量干混、掺粘结剂湿混、旋转造粒、烧结和筛分等工序制备而成，堆焊之前将复合粉粒置于焊道上，之后在电弧作用下与实心焊丝共同熔化形成一体化堆焊熔池，凝固形成焊缝，制备工艺简单快速.
为了阐明复合粉粒的作用效果，将5号试样的粉末组分，一种直接做成混合粉末，另外一种掺入粘结剂制成复合粉粒，然后二者在同一工艺参数进行自保护明弧堆焊，这两种堆焊合金与Q235A界面处的显微组织如图6所示.
![]()
图 6 堆焊合金与基体界面处的组织Figure 6. Interface microstructure between hardfacing alloys and base metals. (a) mixed powder; (b) composite powder particles图6a所示该混合粉末堆焊合金界面处的组织为典型的亚共晶，表层也如此，这说明该混合粉末中可过渡到熔敷焊缝的合金化元素量少；图6b显示复合粉粒堆焊合金界面处基本为过共晶组织，析出数量较多弥散的块状M7C3型碳化物. 这表明，以复合粉粒作为填充材料，其堆焊合金层受母材的稀释作用比同样组分的混合粉末，要明显减小.
试验采用自保护明弧焊法，以混合粉末进行作业时，合金粉末飞溅量大，焊缝易出现蜂窝状气孔. 但是，当粉末组分制备重量大的复合粉粒，不仅可显著减少飞溅量，而且掺入的粘结剂如水玻璃等化合物，发射电子的逸出功低，具有活性剂的作用；直流反接时，可诱导电弧直接作用于复合粉粒而使之优先熔化，并减小母材的稀释作用. 与混合粉末堆焊法相比，复合粉粒堆焊合金的碳化物数量更多，耐磨性优良，性价比突出.
综上所述，以复合粉粒作为焊接材料，避免了药芯焊丝较为繁琐的轧制成型和拉拔减径等工艺，易获得耐磨性优异的堆焊合金，可实现自动化和连续化堆焊作业. 所制备的耐磨合金性能和组织调整极为便利，成形快且经济，具有明显优势和研究价值.
3. 结论
(1) 以复合粉粒和H08A实心焊丝自保护明弧焊可制备过共晶结构的高铬合金，其耐磨性和药芯焊丝堆焊高铬合金相当，性能和组织调整极为便利，成形快且经济，性价比突出，在生产作业中有着明显优势和研究价值.
(2) 复合粉粒和H08A实心焊丝堆焊高铬合金，随着填粉率提高，合金组织由亚共晶转变为过共晶结构，基体由γ-Fe转变为α-Fe，M7C3形态从断续网状或者转变为到粒状、块状和板条状.
(3) 随着填粉率的增加，复合粉粒和H08A实心焊丝堆焊高铬合金硬度随之呈正比例提高，合金耐磨性先大幅提高，随后小幅下降. 该合金的磨损机制包括微切削和显微剥落磨损两种形式.
-
![]()

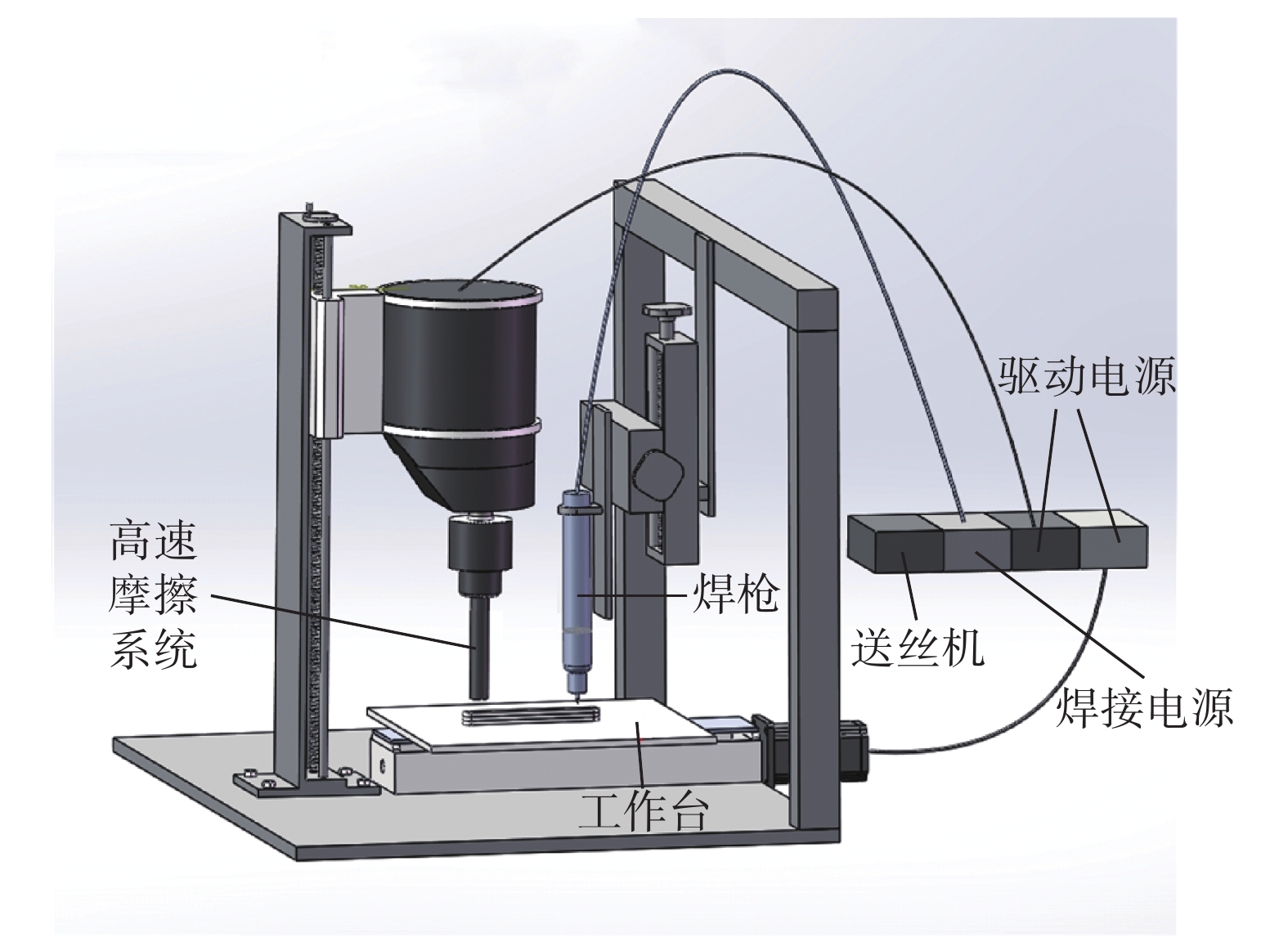

图 1 WAAM-HSF试验系统示意图
Figure 1. Schematic representation of the WAAM-HSF experimental system
![]()

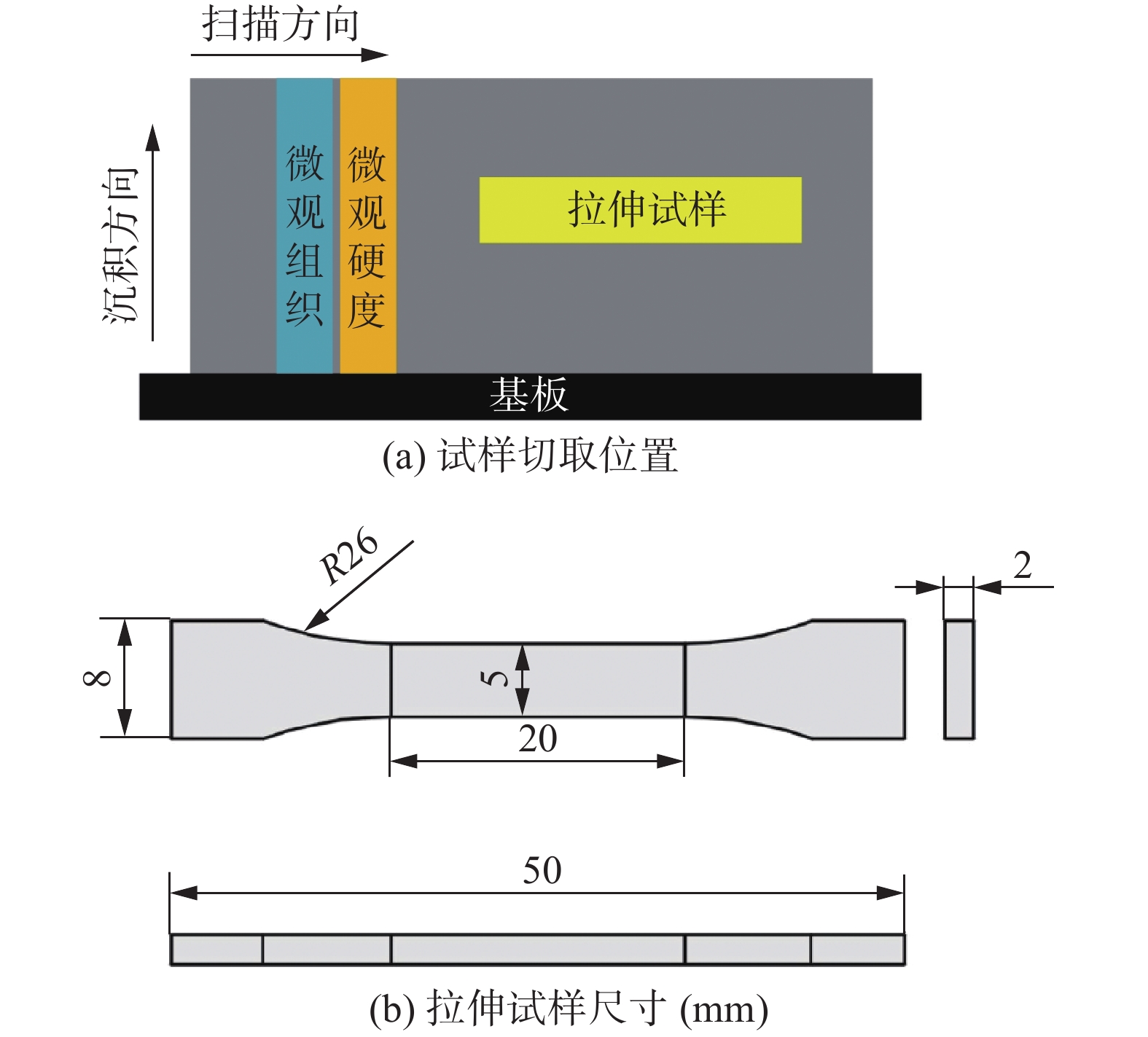

图 2 试样切取位置和拉伸试样尺寸图
Figure 2. Specimen cutting locations and tensile specimen dimensions. (a) cutting position of the specimen; (b) size of the tensile specimen
![]()
图 3 薄壁构件不同区域的微观组织
Figure 3. Microstructure of different areas of thin wall member. (a) bottom of WAAM component; (b) middle of WAAM component; (c) top of WAAM component; (d) bottom of WAAM-HSF component; (e) middle of WAAM-HSF component; (f) top of WAAM-HSF component
![]()
图 4 WAAM和WAAM-HSF构件的不同位置EDS扫描图像
Figure 4. EDS scan images of WAAM and WAAM-HSF at different positions. (a) top of WAAM; (b) middle of WAAM; (c) bottom of WAAM; (d) top of WAAM-HSF; (e) middle of WAAM-HSF; (f) bottom of WAAM-HSF
![]()

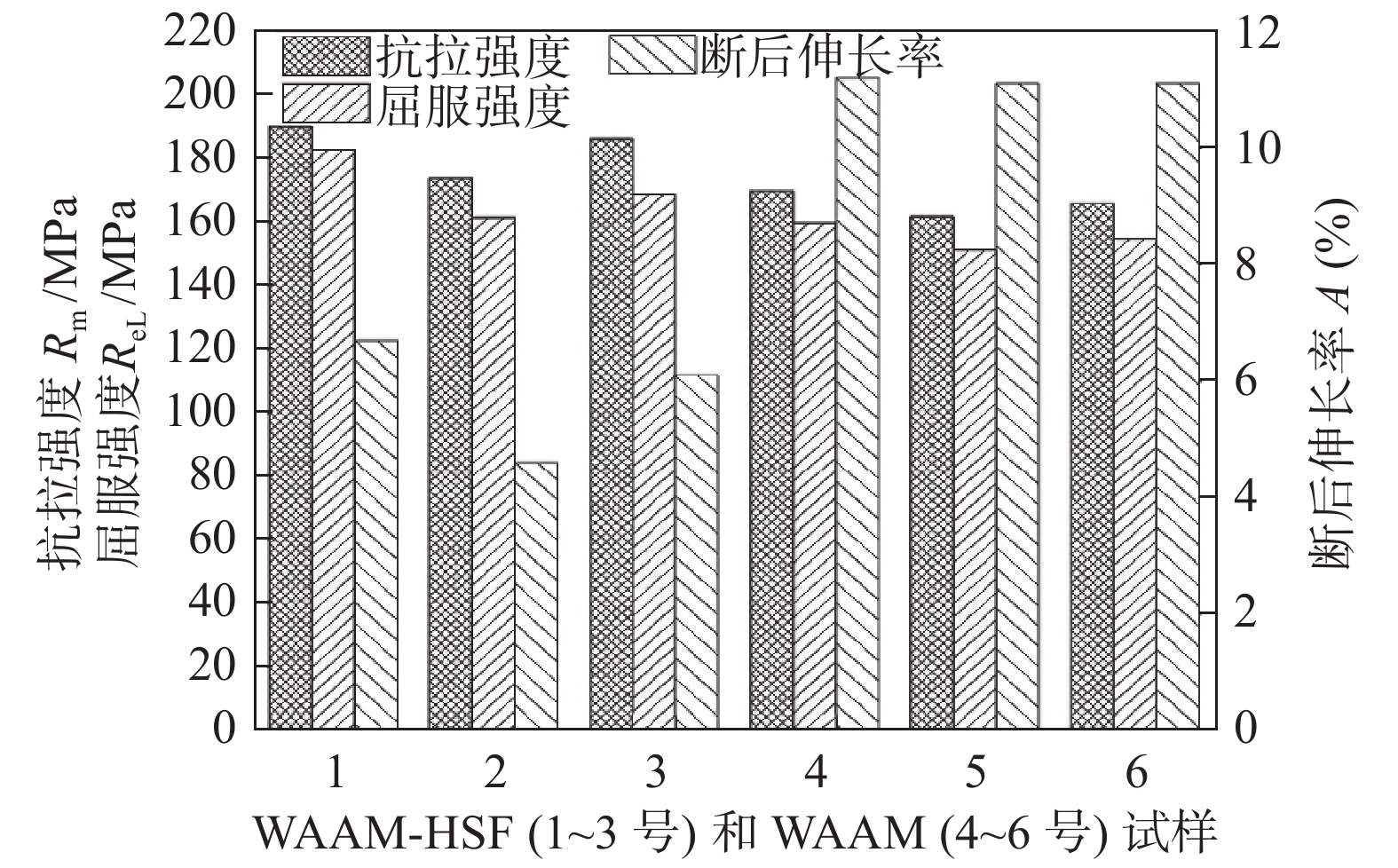

图 7 WAAM试样的断口形貌
Figure 7. Fracture morphology of WAAM sample. (a) fracture morphology; (b) amplification of area B
![]()
图 8 WAAM-HSF试样的断口形貌
Figure 8. Fracture morphology of WAAM-HSF sample. (a) fracture morphology; (b) amplification of area D
表 1 4047焊丝和2A12基板化学成分(质量分数，%)
Table 1 Chemical compositions of 4047 wire and 2A12 substrate
材料 Si Fe Cu Mg Mn Ni Zn Al 4047 11 ~ 13 ≤ 0.6 ≤ 0.3 ≤ 0.1 ≤ 0.15 ≤ 0.05 ≤ 0.20 余量 2A12 ≤ 0.50 0 ~ 0.5 3.8 ~ 4.9 1.2 ~ 1.8 0.30 ~ 0.9 ≤ 0.10 ≤ 0.30 余量
下载: 导出CSV
表 2 焊接工艺参数
Table 2 Welding process parameters
保护气体流量Q/(L·min−1) 焊丝伸出长度l/mm 送丝速度 v/(m·min−1) 沉积速度
vd/(mm·s−1)弧长L/mm 15 18 5 8.5 5
下载: 导出CSV
-
[1] Derekar K S. A review of wire arc additive manufacturing and advances in wire arc additive manufacturing of aluminium[J]. Materials Science and Technology, 2018, 34(8): 895 − 916.
[2] Kai T, Wesling V. The current state of research of wire arc additive manufacturing (WAAM): A review[J]. Applied Sciences, 2021, 18(11): 8619.
[3] Guo Y, Han Q, Hu J, et al. Comparative study on wire-arc additive manufacturing and conventional casting of Al-Si alloys: Porosity, microstructure and mechanical property[J]. Acta Metallurgica Sinica (English Letters), 2022, 35(3): 475 − 485. doi: 10.1007/s40195-021-01314-1
[4] 柏久阳, 王计辉, 师建行等. TIG增材制造4043铝合金薄壁零件组织及力学性能[J]. 焊接, 2015(10): 23 − 26,68. doi: 10.3969/j.issn.1001-1382.2015.10.006 Bai Jiuyang, Wang Jihui, Shi Jianxing, et al. Microstructure and mechanical properties of 4043 aluminum alloy thin-walled parts manufactured by TIG additive manufacturing[J]. Welding & Joining, 2015(10): 23 − 26,68. doi: 10.3969/j.issn.1001-1382.2015.10.006
[5] 王磊磊, 张占辉, 徐得伟, 等. 双脉冲电弧增材制造数值模拟与晶粒细化机理[J]. 焊接学报, 2019, 40(4): 137 − 140,147. doi: 10.12073/j.hjxb.2019400114 Wang Leilei, Zhang Zhanhui, Xu Dewei, et al. Numerical simulation and grain refinement mechanism of double-pulse arc additive manufacturing[J]. Transactions of the China Welding Institution, 2019, 40(4): 137 − 140,147. doi: 10.12073/j.hjxb.2019400114
[6] Todaro C J, Easton M A, Qiu D, et al. Grain refinement of stainless steel in ultrasound-assisted additive manufacturing[J]. Additive Manufacturing, 2020, 37: 101632.
[7] Jin P, Liu Y, Li F, et al. Realization of synergistic enhancement for fracture strength and ductility by adding TiC particles in wire and arc additive manufacturing 2219 aluminium alloy[J]. Composites Part B: Engineering, 2021, 219: 108921.
[8] Miao Q, Wu D, Chai D, et al. Comparative study of microstructure evaluation and mechanical properties of 4043 aluminum alloy fabricated by wire-based additive manufacturing[J]. Materials & Design, 2020, 186: 108205.
[9] Gu J, Ding J, Williams S W, et al. The strengthening effect of inter-layer cold working and post-deposition heat treatment on the additively manufactured Al-6.3Cu alloy[J]. Materials Science and Engineering:A, 2016, 651(10): 18 − 26.
[10] 吕世雄, 崔庆龙, 黄永宪, 等. 厚板钛合金窄间隙TIG焊接头组织与性能[J]. 焊接学报, 2012, 33(8): 81 − 84,117. Lü Shixiong, Cui Qinglong, Huang Yongxian, et al. Microstructure and properties of narrow gap TIG welded joints of thick titanium alloys[J]. Transactions of the China Welding Institution, 2012, 33(8): 81 − 84,117.
[11] Zhao Y, Singaravelu A, Ma X, et al. Unveiling the deformation behavior and strengthening mechanisms of Al3BC/Al composites via in-situ micropillar compression[J]. Journal of Alloys and Compounds, 2020, 823: 153842.
[12] 许飞, 陈俐, 郭路云. 填充焊丝对6A02铝合金光纤激光焊接接头组织性能的影响[J]. 焊接学报, 2018, 39(8): 92 − 96. doi: 10.12073/j.hjxb.2018390208 Xu Fei, Chen Li, Guo Luyun. Influence of filler wire on the microstructure and properties of 6A02 aluminum alloy fiber laser welded joints[J]. Transactions of the China Welding Institution, 2018, 39(8): 92 − 96. doi: 10.12073/j.hjxb.2018390208
-
