Microstructure and mechanical properties of thick Ti6Al4V alloy welded joint by low vacuum laser welding
-
摘要: 采用低真空激光焊接技术对40 mm厚Ti6Al4V合金进行焊接，对比分析不同位置的微区组织与力学性能. 结果表明，母材由等轴初生α相和β转变组织组成，热影响区组织为α相、残余β相和急冷准稳态的α'马氏体，焊缝熔凝区组织主要包括不同尺寸及分布状态的α'马氏体以及慢冷却速率下形成的α相. 焊接接头抗拉强度平均值为988 MPa，断裂位置均位于母材. 焊缝上部和中部焊缝区的平均冲击吸收能量为28.8 J，明显优于下部24.8 J. 焊缝熔凝区底部区域存在细长状、密集程度较高的α'马氏体会劣化材料冲击韧性. 相比之下熔凝区中、上部形成的短粗状、密集程度较低的α'马氏体组织的冲击韧性较高， 为Ti6Al4V合金板材的连接及进一步提高接头的力学性能提供了数据支撑及相关理论依据.Abstract: Low vacuum laser welding technology was used to weld 40 mm thick Ti6Al4V alloy, and the microstructure and mechanical properties of different positions were compared and analyzed. The results show that the base metal is composed of equiaxed primary α phase and β transition microstructure. The microstructure of the heat affected zone is α phase, residual β phase and quenched quasi-steady α' martensite. The microstructure of the weld fusion zone mainly includes α' martensite with different sizes and distribution states and α phase formed at slow cooling rate. The average tensile strength of welded joints is 988 MPa, and all the fracture positions are in the base metal.The average impact absorption energy is 28.8 J in the upper and middle weld zone, significantly better than 24.8 J in the lower weld zone.There are elongated and highly dense α' martensite at the bottom of the weld fusion zone to degrade the impact toughness of the material. In contrast, the short and coarse α' martensite structures formed in the middle and upper part of the melting zone have higher impact toughness.This paper provides data support and relevant theoretical basis for the connection of Ti6Al4V alloy plate and the further improvement of mechanical properties of joint.
-
0. 序言
Ti6Al4V合金由于其高比强度、低密度、优异的高温力学性能、良好的耐腐蚀性能等特点，被广泛应用在航空航天、海洋工程等领域[1]. 焊接作为可靠的材料连接方式，已成为钛合金重要的加工方法. Ti6Al4V合金属于双相合金，在975 ℃ ± 20 ℃发生同素异形转变. 转变后的组织形态、尺寸、分布主要取决于焊接加热温度、加热时间和冷却速率[2].
在350 ℃以上温度，钛很容易与大多数气体发生反应[3-4]. 因此真空环境被认为是连接厚板钛合金最合适的焊接方法. 其中真空电子束焊接应用最为广泛与成熟，在获得较大深宽比的同时也可以保护热金属不受环境中的气体污染[5-7]. 与之不同的，文中所采用的焊接方法为低真空环境激光焊接.
与传统激光焊相比，低真空激光焊接最突出的特点是大大提高激光束的穿透能力，改善焊缝的成形以及有效抑制了焊接缺陷[8-10]. 可以获得类似于真空电子束焊接的“I”形接头. Reisgen等人[11]将电子束焊接与激光焊接在真空条件下进行对比，强调了真空激光焊接无X射线防护要求、设备成本低、所需环境压力水平低、更宽泛的参数调节范围等优点. Reisgen等人[12-13]对钢、铜等厚壁结构材料进行真空激光焊接，证实了真空激光焊接可以获得更高的熔深和稳定的焊接接头.
目前对Ti6Al4V合金电子束焊接的基本特性，如焊接工艺、热处理工艺和金相组织等进行了大量的研究，已经积累了关于钛合金电子束焊接有价值的经验. 而对于Ti6Al4V合金的低真空激光焊接，尤其是厚板焊接接头的研究十分有限. 文中主要研究低真空条件激光焊接对Ti6Al4V合金组织和性能的影响，阐明焊接接头组织和力学性能之间的关系.
1. 试验方法

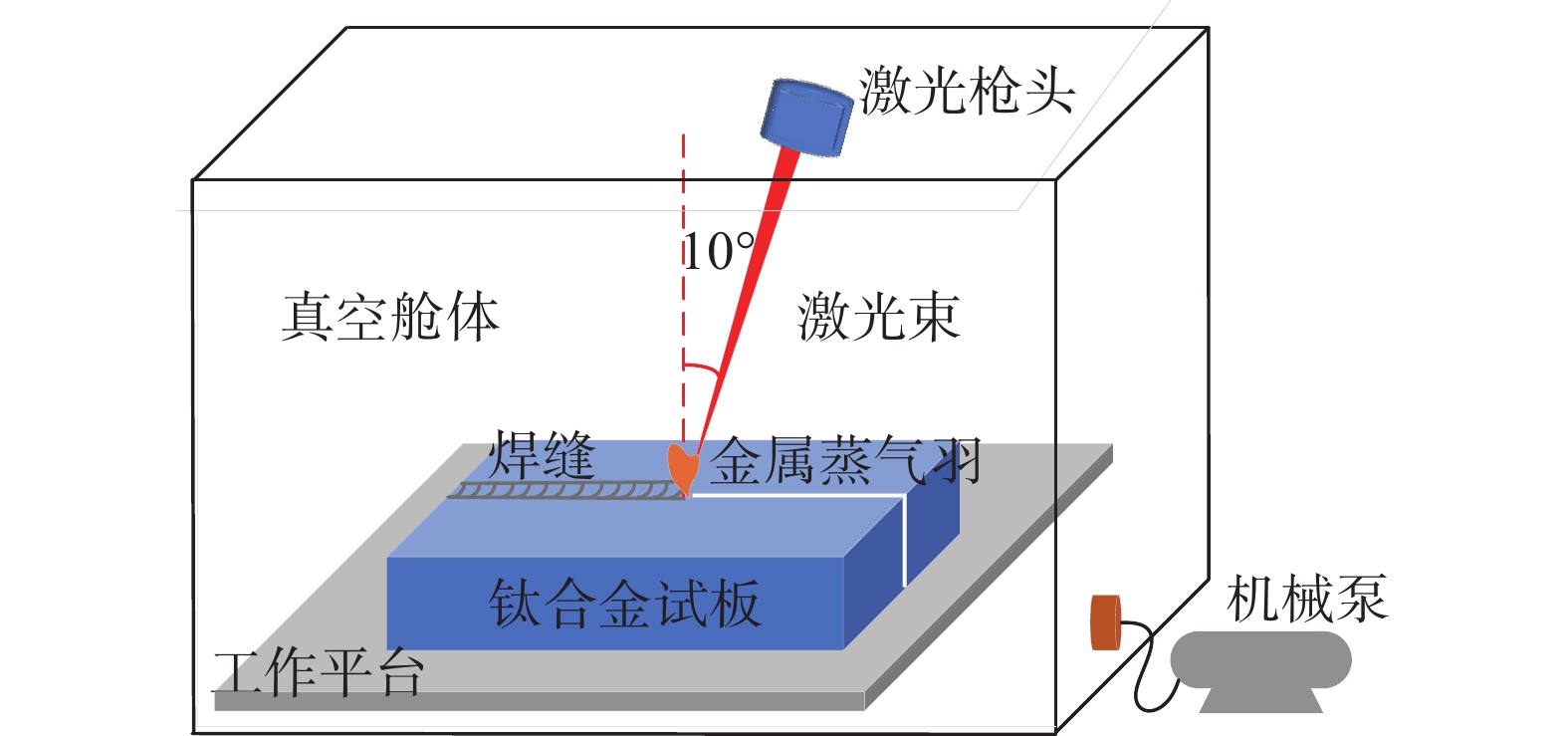

采用试验材料为退火态的Ti6Al4V合金，化学成分如表1所示. 将一对尺寸为300 mm × 150 mm × 40 mm的钛合金待焊试板采用酸洗方法(酸洗液HF：HNO3∶H2O = 1∶3∶6浸泡5 min，然后用NaOH溶液进行碱中和)去除待焊接面氧化层后清洗并烘干，以确保试件表面清洁. 然后将无坡口的两块试板采用对接方式紧密配合放置真空舱内并加持固定，待焊试件底部外加5 mm厚钛合金衬板. 焊接方法如图1所示. 激光枪头位于真空舱室内部并通过运动系统进行枪头运动控制. 在实际焊接过程中，为保证激光枪头不受反射光的损伤，激光头沿着焊接方向倾斜10°，激光束以10°入射角作用于焊接位置，焊接方向沿着试板轧制方向. 采用的低真空激光焊接工艺为：环境压力为5 Pa、激光输出功率为20 kW、焊接速度为1 m/min.
表 1 试验材料化学成分(质量分数，%)Table 1. Chemical composition of the base metal Ti6Al4VAl V Fe C N H O Ti 6.30 4.11 0.018 0.024 0.0044 0.0014 0.17 余量 将焊接完成后的试件使用电火花数控线切割机进行金相及力学试样取样. 对金相试样依次选用规格为280，400，600，800，1000和1200号的砂纸进行打磨，直至试样表面划痕均匀一致，然后用配制好的氧化铝抛光液进行粗抛光、精抛光，并将试样用酒精洗净后进行浸蚀，浸蚀液配比为HF∶HNO3∶H2O = 1∶4∶45，侵蚀时间20 s左右，最后将残酸冲洗掉，并吹干. 采用OLYMPUS GX71 光学显微镜(OM)和HITACHI SU5000场发射扫描电子显微镜(FESEM)进行接头显微组织观察.
平板对接接头拉伸试样的制备依据国家标准GB/T 2651—2008，采用WAW-1000型拉伸试验机进行室温拉伸试验. 拉伸速度为1 mm/min，厚板拉伸试样分4层取样，使得测试区域覆盖整个焊接接头. 为避免应力集中需要在测试前对拉伸试样表面进行打磨处理.
室温冲击试样的制备依据国家标准GB/T 2650—2008，采用ZBC2452-C型摆锤式冲击试验机进行接头冲击性能检测. 试样取样位置为焊接接头上层、中层、下层，试样缺口形式选为U形，缺口开口位置分别位于焊缝区、热影响区，母材单独取3组冲击试样，缺口开口方向与焊缝方向平行.
2. 试验结果与分析
2.1 钛合金焊接

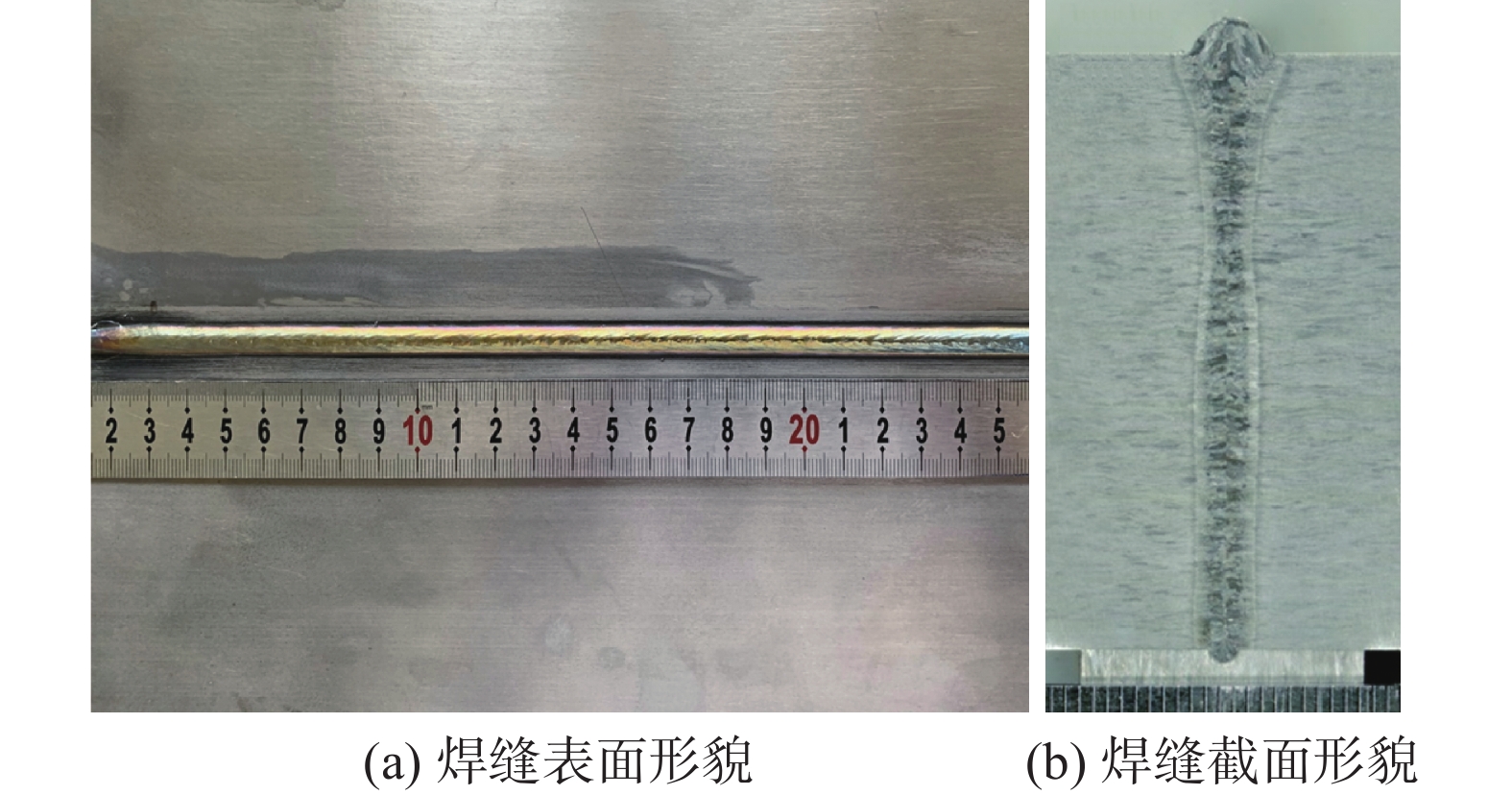

40 mm厚Ti6Al4V合金低真空激光焊接宏观形貌如图2所示. 整体焊缝表面光滑平整，均匀性良好，几乎无飞溅产生，焊缝表面颜色以金黄色为主，说明焊缝没有过量吸收焊接环境气氛中的杂质元素. 焊缝表面宽度为8 mm，焊缝截面形貌近“I”形，熔合情况良好，未发现明显焊接缺陷.
![]()
图 2 40 mm厚钛合金焊接宏观形貌Figure 2. Welding results of 40 mm thick titanium alloy. (a) weld surface morphology; (b) weld section morphology2.2 焊接接头微区组织
2.2.1 母材组织

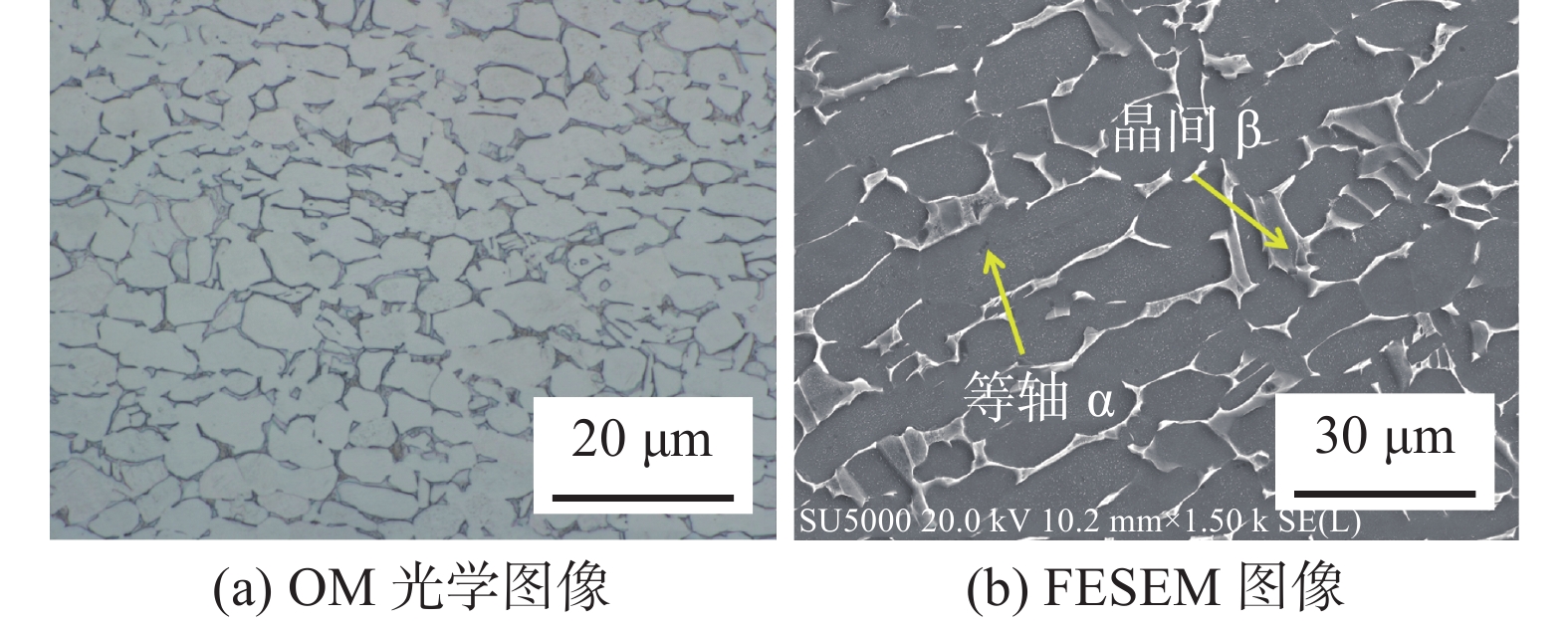

Ti6Al4V合金具有两种同素异形体相，即体心立方(BCC)结构β相和六方紧密堆积(HCP)结构α相. Ti6Al4V合金发生同素异形转变的温度是在975 ℃ ± 20 ℃(即Tβ)，它随合金中元素浓度和凝固速度变化而变化. 室温轧制退火态母材(BM)组织为典型的双相组织，由等轴初生α相和β转变组织组成，β转变组织沿α相晶界分布，如图3所示，图3a为母材的光学图像，图3b为利用场发射扫描电子显微镜观察到的图像. 初生α相晶粒平均体积分数为72.18 %，平均晶粒直径在7 ~ 16 μm. β转变组织由片层状次生α相和相间的残余β相组成，β转变组织直径在2 ~ 6 μm.
![]()
图 3 Ti6Al4V合金母材的显微组织Figure 3. Microstructure of Ti6Al4V titanium alloy base metal. (a) optical image；(b) FESEM image2.2.2 熔凝区微区组织
钛合金厚板真空激光焊接接头微观组织变化复杂，不同区域的组织形态、相的组成与空间分布、不同厚度方向上的组织形态变化均有所不同. 因此将40 mm低真空激光焊接接头分为了上、中、下3个区域进行研究，如图4所示.
![]()
图 4 组织分析选区及上、中、下层区域OM放大图像Figure 4. Microstructure analysis selection and magnifying optical images of upper, middle and lower areas由图4可以看到，Ti6Al4V合金焊接接头上、中、下3个不同区域室温熔凝区(FZ)组织均为粗大的初生β柱状晶，柱状晶轮廓清晰可见. 在每一个初生β柱状晶轮廓内分布着不同形态的α'马氏体. 熔凝区粗大β柱状晶的形成原因：一方面是由于真空激光焊能量密度极高、激光热源加热区域窄，在焊缝区域形成了较大的温度梯度，温度梯度越大则成分过冷度越小，焊缝中心处冷却速度越慢，从而使得非均质形核数量减少，每个晶粒就有了足够时间长大；另一方面，钛合金自身热导率低，熔池温度较高，在冷却转变结束后，室温依然保留着初生β柱状晶的晶粒形貌，最终室温组织就形成了粗大的柱状晶.
上部熔凝区受激光加热时间长，吸收能量多，加热温度高，过热严重，因而β柱状晶最为粗大，晶粒向顶部生长. 中部区域晶粒尺寸稍减少呈柱状向焊缝中心对接生长，直到与对面对称生长的柱状晶“汇合”. 而下部区域晶粒最为细小，但仍为柱状晶生长，中部出现类似“等轴晶粒”形态(黑色线内).
对上、中、下不同区域分别在光镜下和场发射扫描电镜下进行高倍观察其晶粒内部显微组织形态分布，如图5所示. 其中图5a OM图放大倍数为500倍，图5b为对应位置的FESEM图，放大倍数为1 000倍.
![]()
图 5 熔凝区显微组织Figure 5. Microstructure of the fused zone. (a) optical diagram；(b) FESEM diagram观察图5对比整个焊缝的显微组织，可以看出焊缝熔凝区上、中、下3部分的显微组织主要由针状α'马氏体组成，所不同的是焊缝不同区域α'马氏体针的尺寸与密集程度不同. 中、上部由于加热时间长，吸收能量多，冷却速度慢，所以初生β柱状晶较粗大，其内部的针状α'马氏体也呈现出短粗状，密集程度较低. 而焊缝下部由于接收激光能量少，冷却速度快，过冷度高，最先凝固，其内部的针状α'马氏体呈现细长状，密集程度非常高. 由于不同区域针状α'形态及密集程度的不同，焊缝下部区域部分力学性能必然与中、上部存在明显差异.
β柱状晶晶内α'马氏体的形成一般会先形成若干相互平行的一次α'相，如果此时相变驱动力足够大，这些一次α'相可能会贯穿整个晶粒，遇晶界停止，如图6a所示. 在一次α'相上形成一系列细小针状的二次α'相，如图6b所示.
![]()
图 6 柱状晶晶内马氏体的形成Figure 6. Formation of martensite in columnar crystals. (a) through grains α'; (b) primary and secondary α' phase在图5中，除了不同区域的显微组织主要均为针状α'马氏体组成之外，焊缝中、上部还观察到了大量的晶间α相(αGB)和Widmanstatten型α相(αW)，而焊缝下部并没有观察到相关组织. 查阅Ti6Al4V合金连续冷却转变曲线[14]可知，凝固组织中出现了α相，说明焊缝中、上部区域此时的冷却速率在410 ~ 20 ℃/s. αGB位于初生β晶界处，在高温低冷却速率条件下由于较低的形核驱动力而在晶界处形核长大. 相关文献表明[15]，αGB会对合金的疲劳性能产生明显影响，当αGB连续分布时，疲劳裂纹会沿连续的αGB开裂和增殖，继而导致沿晶断裂和低延展性；如果αGB不连续分布，间断的αGB间细密的二次α相会阻碍裂纹沿晶界扩展，表现出穿晶断裂和高延展性. 一般来说，当温度低于Tβ(975 ℃ ± 20 ℃)后，αGB就开始在晶界处形成，随着冷却速率的提高，αGB的数量与厚度不断减少.
αW是由许多针状α相组成，这些针状α相细长、平直成束，由αGB处系统地向β晶内生长并具有共同的取向角度. 这也是αGB与αW经常伴生出现的原因. αW组织具有较高的蠕变抗力、持久强度和断裂韧性，但是其缺点是会严重劣化接头的塑性.
2.2.3 热影响区组织

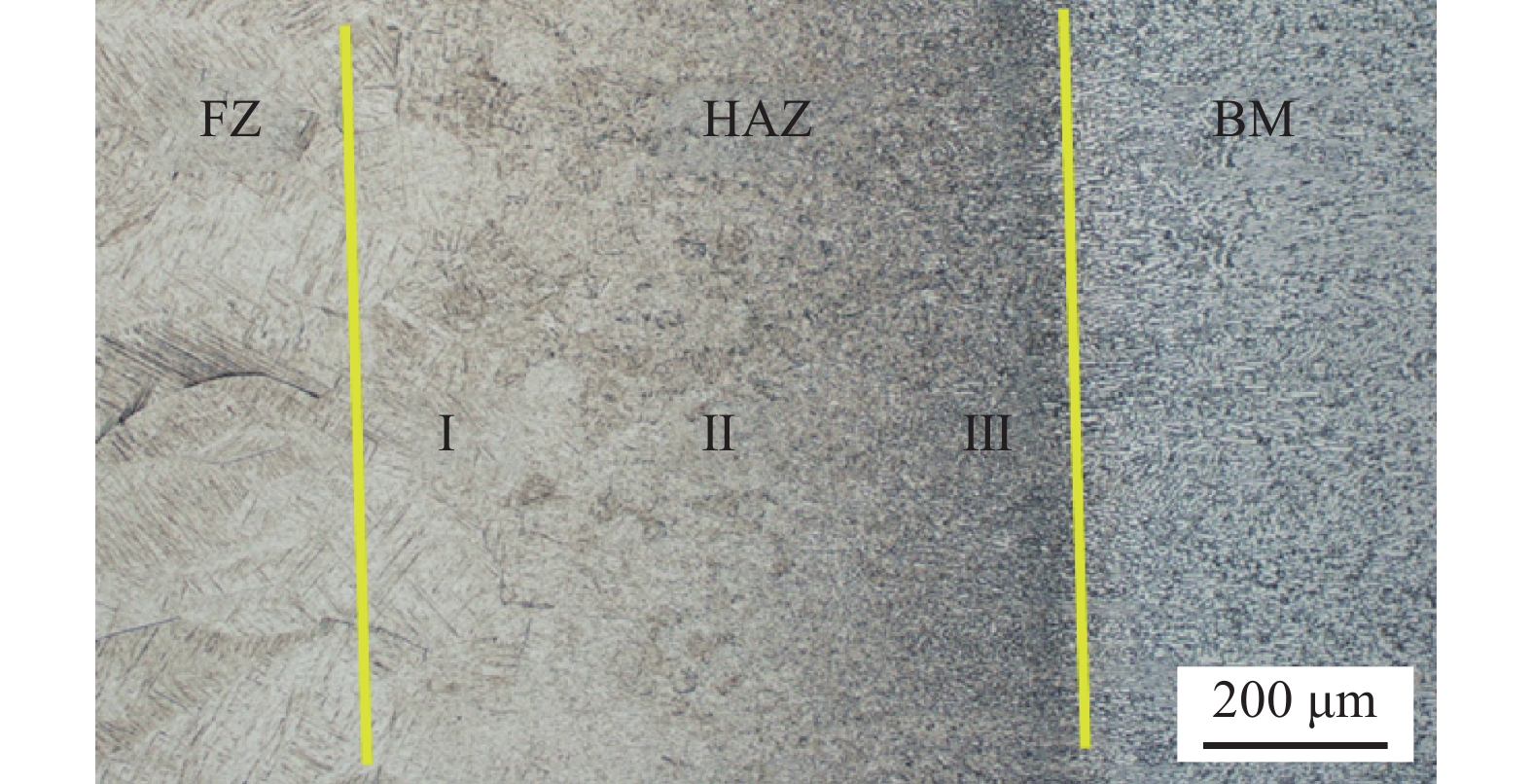

在熔凝区、热影响区、母材三者中，只有热影响区(HAZ)是在不熔化情况下发生了固态微观结构的改变. 在光学宏观形貌中可以清楚地观察到熔凝区、热影响区、母材三者之间的边界情况，如图7所示，热影响区宽度在0.8 ~ 1.2 mm之间. 热影响区靠近熔凝区位置处温度最高，发生马氏体转变最为完全，而远离熔凝区位置处温度较低，热循环作用对其组织影响最小. 由此可以看出，不同于熔凝区，热影响区的组织变化梯度要大得多，在热影响区形成了温度梯度也就呈现出不同的微观结构特征. 因此按照组织形态的不同将热影响区分为Ⅰ，Ⅱ和Ⅲ 3个区域进行研究分析.
在对不同厚度方向上的热影响区3个位置进行显微组织分析时发现，不同焊接深度几乎不会对热影响区的显微组织变化规律产生影响. 因此选取焊接接头上部典型位置进行讨论.
对热影响区Ⅰ，Ⅱ和Ⅲ 3个区域分别在光镜下和场发射扫描电镜下观察其晶粒内部显微组织形态分布，如图8所示. 其中 图8a为光镜图像，图8b为对应位置的FESEM图.从图8中可以看到，Ⅰ区域显微组织主要由大量的α'马氏体和极少量的块状α相组成. 此区域的α'马氏体形态相比于熔凝区要细小得多. 在热影响区中部Ⅱ区域，属于不完全转变区，可以观察到原始初生α相、α'马氏体以及少量亚稳态β相的组合. Ⅲ区域的最高温度低于Tβ，但足以引起微观结构的变化，该区域主要由球化的初生α相和亚稳态β相组成. 可以看到，随着观测位置远离热源，α'马氏体含量已经从原来的近100%逐渐降低到0.
![]()
图 8 热影响区显微组织Figure 8. Microstructure of heat affected zone. (a) optical diagram; (b) FESEM diagram2.3 焊接接头力学性能
2.3.1 室温拉伸强度测试

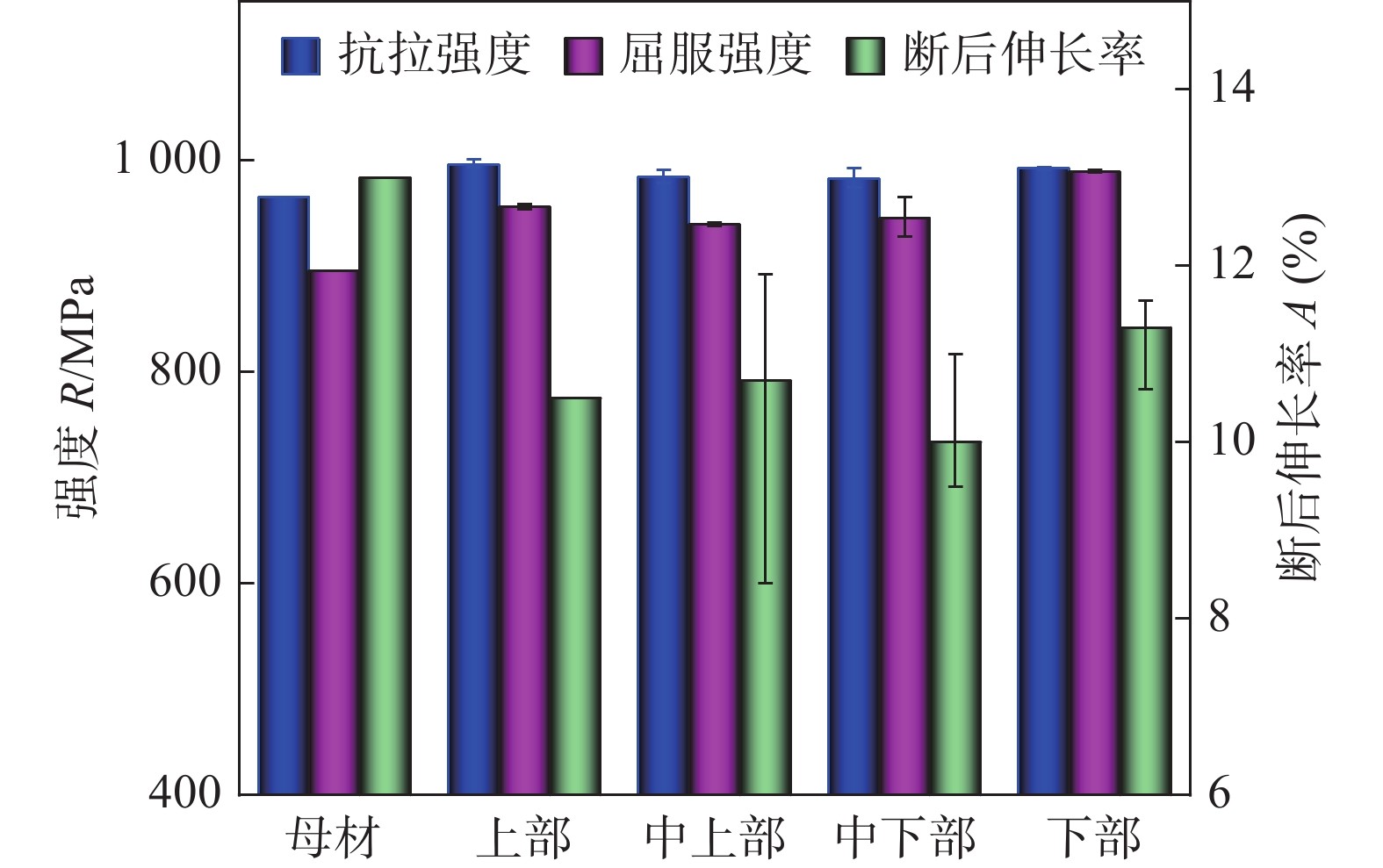

对得到的40 mm厚低真空激光焊接接头进行室温条件分层拉伸性能分析，沿厚度方向共分为4层覆盖全厚度. 为保证数据准确性每层取3组试样进行检测，试验结果如图9所示. 可以看到，试样抗拉强度及屈服强度均大于母材，而断后伸长率要明显低于母材. 所有接头均在母材位置发生断裂，说明焊缝强度与母材相当或高于母材. 造成试样检测结果与母材结果相差较大的原因可能是焊接接头拉伸试样的局部应力分配不均. 试样强度沿厚度方向上均匀性较好，顶部与底部强度值偏大一些，中上部与中下部偏小，但总体差别不大，抗拉强度平均值为988 MPa，屈服强度平均值为947 MPa，断后伸长率平均值为10.6 %.
![]()
图 9 不同取样位置焊接接头拉伸性能Figure 9. Tensile properties of welded joints at different sampling locations2.3.2 室温冲击性能测试

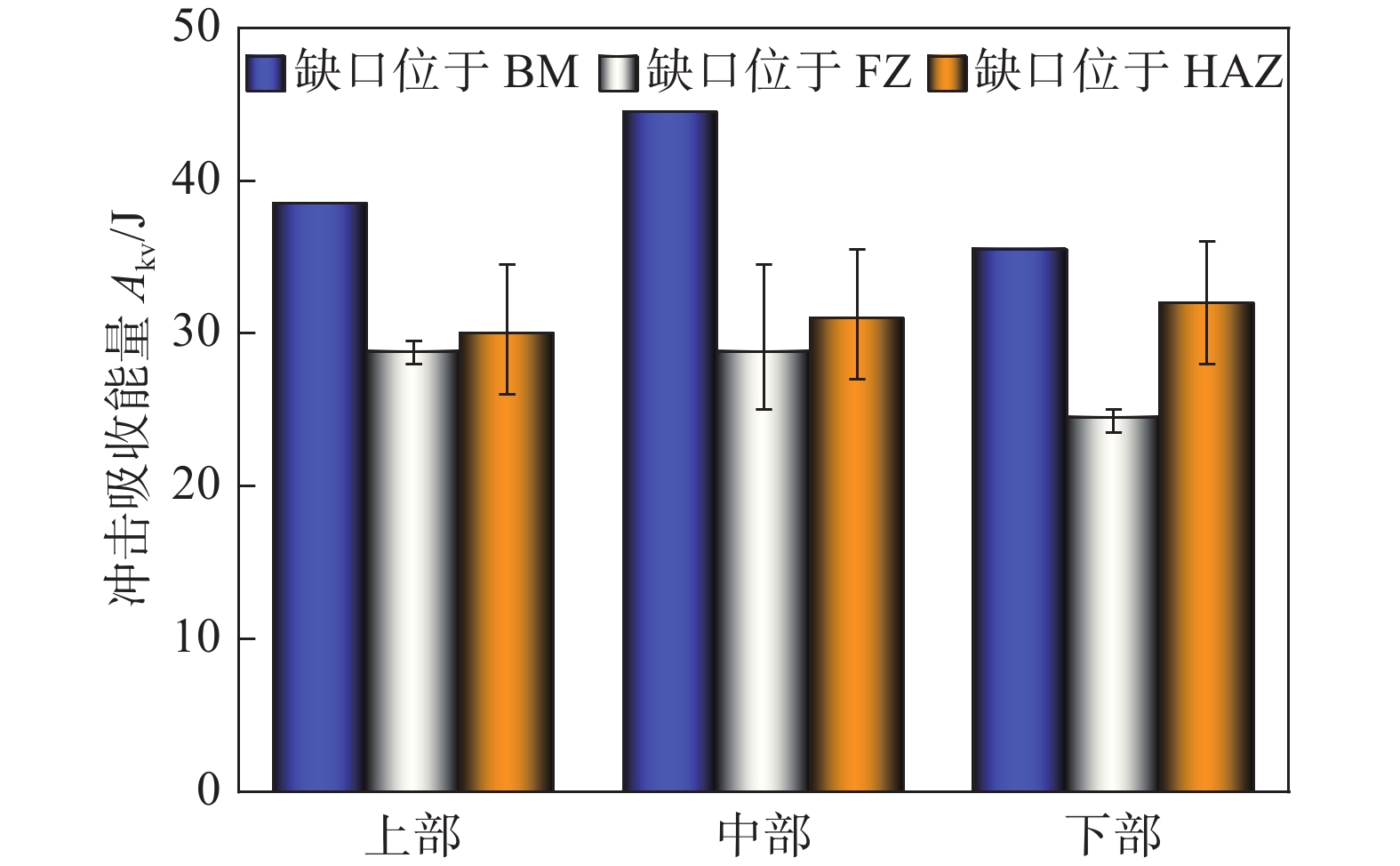

对得到的40 mm厚低真空激光焊接接头进行室温条件不同厚度方向上母材、焊缝、热影响区的冲击性能分析，试验结果如图10所示. 可以看到，母材的冲击性能要明显优于焊缝及热影响区，焊缝区的冲击性能最低. 这是因为焊缝区显微组织主要为α'马氏体组成，α'马氏体的存在降低了焊缝的冲击韧性，而热影响区也部分发生了同素异构转变，所以冲击韧性介于二者之间. 在焊缝厚度方向上部、中部、下部3个区域热影响区的冲击性能变化不大，约为31 J，这由2.2.3节中不同焊接深度热影响区的显微组织变化规律基本相同而决定的. 值得注意的是，上部和中部焊缝区的平均冲击吸收能量(即28.8 J)要明显优于下部(即24.8 J). 造成这种现象的原因与2.2.2节中发现的焊缝区组织不均匀性直接相关. 相关研究表明[16]，细长的密集型针状的α'马氏体会降低材料的韧性. 上部和中部焊缝冲击韧性要明显高于下部，这是因为中、上部激光加热时间长，冷却速度慢，形核驱动力小，所形成的β柱状晶内的α'马氏体呈短粗状、密集程度低，提高了焊缝的冲击韧性. 而下部冷却速度快，过冷度高，形核驱动力较大，所以其α'马氏体呈细长状、密集程度非常高，降低了焊缝的韧性.
![]()
图 10 不同缺口位置焊接接头冲击性能Figure 10. Impact properties of welded joints at different notched locations选取母材、热影响区、焊缝熔凝区的冲击断口进行FESEM分析，如图11所示. 可以看到，母材及热影响区断口均存在大量较深的等轴韧窝，韧窝外侧有明显的撕裂棱，表现出更好的断裂韧性. 而相比之下，焊缝熔凝区断口存在广泛的平面台阶状特点. 焊缝熔凝区断口除了存在这种“类解理”小平面外，还存在直径在0.8 mm以下的微孔和撕裂棱，具有准解理断裂特征. 放大这种“类解理”小平面后发现存在小而浅的韧窝，因此焊缝熔凝区断口属于以准解理断裂为主的混合型断裂.
3. 结论
(1)完成了40 mm厚Ti6Al4V合金低真空条件下优质激光焊接. 低真空激光焊接焊缝熔凝区均由初生β柱状晶组成. 焊缝中、上区域β柱状晶内存在短粗状、密集程度较低的α'马氏体和晶间α相(αGB)以及Widmanstatten型α相(αW)，焊缝下区域显微组织为细长状、密集程度较高的α'马氏体组成. 焊缝热影响区组织为α相、残余β相和急冷准稳态的α'马氏体组成.
(2)试样拉伸强度沿厚度方向上均匀性较好，拉伸断裂位置均位于母材，抗拉强度平均值为988 MPa，屈服强度平均值为947 MPa，断后伸长率平均值为10.6%.
(3)焊缝区冲击性能低于母材跟热影响区. 由于焊缝底部区域存在细长状、密集程度较高的α'马氏体劣化了材料冲击韧性，焊缝下部的冲击性能要明显低于中、上部. 焊缝区冲击断口存在“类解理”小平面、微孔与撕裂棱，属于以准解理断裂为主的混合型断裂.
-
![]()
