Effect of heat treatment on microstructure and properties of linear friction welded joint of TC21 titanium alloy
-

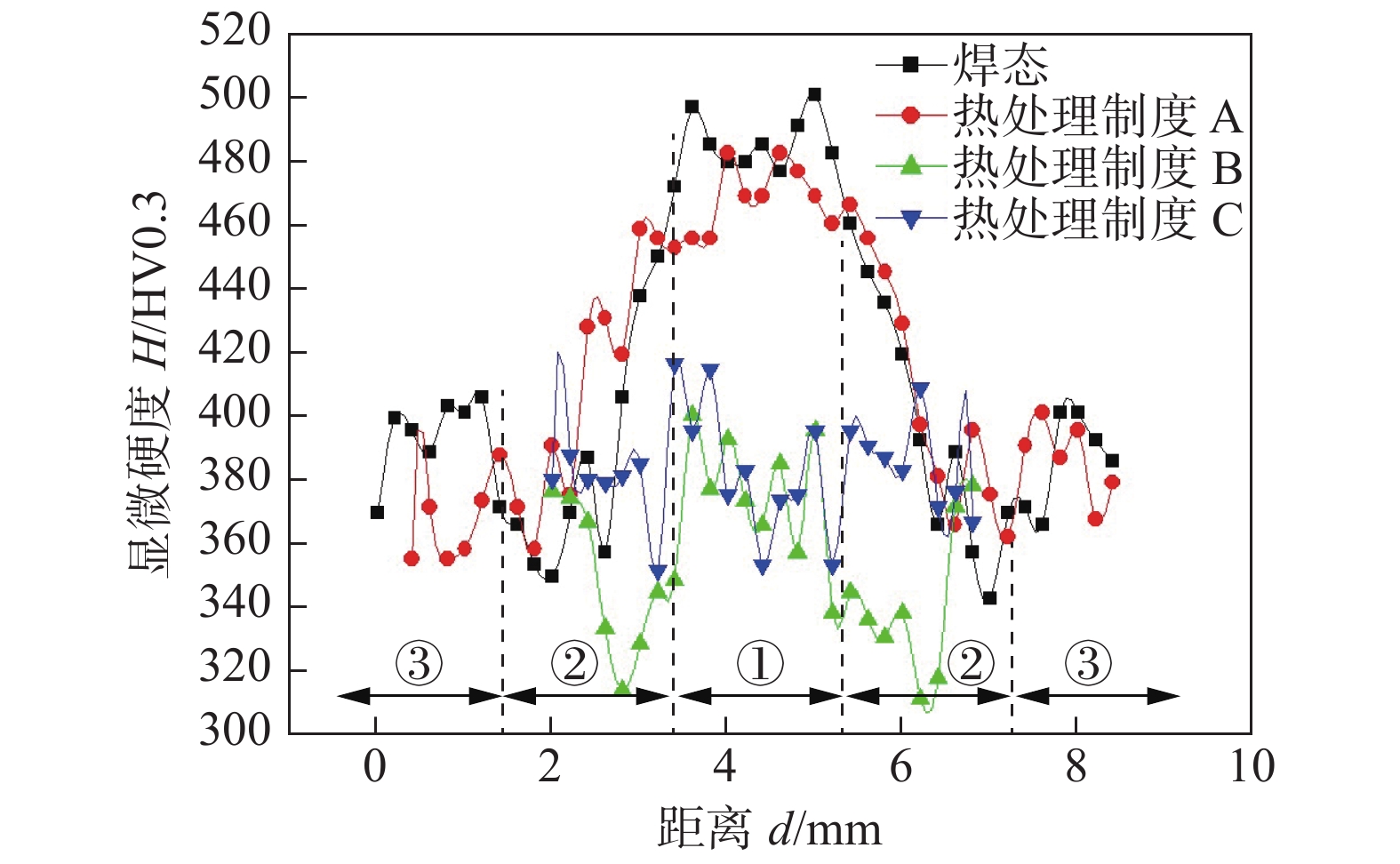

摘要: 基于先进飞机构件研制需求，针对TC21钛合金线性摩擦焊接头，设计了3种热处理制度，开展了焊态及不同热处理状态下接头显微组织及力学性能研究. 结果表明，焊态试样的焊缝区由细化的β晶粒组成，晶内析出含有大量位错的针状马氏体，起到了位错强化作用，显微硬度相比母材明显提高，热力影响区由于次生α相发生了溶解，显微硬度相比母材有所降低. 热处理后焊接接头内的α相发生了显著变化，在高温区退火时，长时间保温导致初生条状α相长大，在低温区退火则促进了次生针状α相的析出；所有热处理后的接头进行拉伸试验后均断裂于母材区，经过双重退火的接头其焊缝区及热力影响区组织均为β转变组织+初生长条状α相 + 次生针状α相，并且各区域显微硬度基本与母材一致，组织更加均匀.Abstract: Based on the development requirements of advanced aircraft components, for TC21 titanium alloy linear friction welded joint, three heat treatment systems were designed, and the microstructure and mechanical properties of the joint were analyzed under the welding condition and different heat treatment conditions. The results show: the weld zone of the as welded sample is composed of fine β grains, and acicular martensite with a large number of dislocations precipitated in the crystal,which plays a role of dislocation strengthening, the microhardness is significantly higher than that of the base metal. The secondary α phase dissolved in the thermal mechanical affected zone which near the base material, resulted in decrease in microhardness. The α phase in the joints changes significantly after heat treatment. A long holding time of annealing in high temperature zone leads to the growth of primary strip α phase, and annealing in low temperature zone promotes the precipitation of secondary needle α phase. All tensile specimens after heat treatment are broken in the base material area, the microstructure of weld zone and thermo-mechanically affected zone of the joint after double annealing is β transformed tissue + primary strip α phase + secondary acicular α phase, the microhardness of each region is basically the same as that of the base metal, and the microstructure is more uniform.
-
Keywords:
- titanium alloy /
- linear friction welding /
- heat treatment /
- microhardness /
- mechanical property
-
0. 序言
钨极氩弧及其旁轴填丝焊接是目前高质量、低成本焊接的代表性技术之一，在国民经济发展的诸多领域发挥重要作用[1]. 然而，常规钨极氩弧焊旁轴填丝焊接具有焊枪空间尺寸大，焊接过程具有方向性，焊接效率低等技术特征，使其在难焊金属或复杂异型构件的加工应用中存在较大局限性.为解决该问题，Spaniol等人[2]在常规热丝非熔化极气体保护电弧焊(tungsten inert gas welding，TIG焊)基础上，提出一种间接电阻加热的新型TIG填热丝焊技术，该方法可在较低热输入情况下实现焊丝的高效率熔化. Ungethüm等人[3]采用间接电阻加热和大角度送丝的方法，在一定程度上解决常规TIG焊具有方向性问题，改善了封闭体一次堆焊成形的效果.但该类方法存在设备投入大，过程可控性差等缺点，使其在工业应用存在较大局限性.空心钨极同轴填丝焊接是将焊丝从空心钨极内孔送出，利用空心钨极引燃的电弧热将基体和焊丝一起熔化，凝固后形成焊缝，该方法有望真正解决加工过程具有方向的技术难题[4].
目前，国内外多围绕空心钨极电弧特性开展研究，Tashiro等人[5]通过数值模拟方法构建了钨极电弧特性的理论分析模型，研究结果表明，空心钨极尖端由于发射电子区域较大，其电极附近的电流密度要低于常规钨极，且电弧温度只有常规钨极的60%，有利于电极的长时间工作. Nerovnyi等人[6]针对真空环境下空心钨极电弧的热物理特性进行了系统分析，结果表明，随着焊接电流提高，电弧形态由扩散型转变为收缩型，电弧在材料表面的温度分布呈典型的高斯分布特征. Chen等人[7]对比分析了常规钨极电弧和空心钨极内孔负压电弧的压力分布特点，研究结果表明，空心钨极内孔形成负压后对电弧形态影响较大，其电弧压力小于常规钨极电弧和空心钨极电弧，焊接电流和电弧长度的改变对电弧压力分布特征的影响相对较小，且空心钨极内孔负压电弧的压力分布特征更加均匀. 然而，目前关于空心钨极电弧同轴填材加工相关研究的报道却微乎其微，近年来只有部分专利涉及到该技术方法，徐国建等人[8]利用半裂式钨极内壁制备绝缘涂层的方法，实现焊丝和空心钨极同轴且绝缘的目的. 苗玉刚等人[9]提出一种基于空心钨极分流熔化极电弧焊接装置，该焊炬不仅可以提高使用过程中的灵活性，还可以显著提升焊接效率. 胡庆贤等人[10-11]基于空心钨极的特点分别提出了空心钨极TOPTIG (top tungsten inert gas welding)焊接方法、气磁联合调控空心钨极TOPTIG焊接方法和空心钨极厚板填丝焊接方法.
国内外关于空心钨极同轴填丝焊接的研究多是从装置可行性角度出发提出空心钨极同轴填丝焊接的设想，至今尚未见到该技术机理相关的研究报道，为此采用数值模拟分析和试验相结合的方法，分析空心钨极同轴填丝焊接空间热场的分布特征，为焊丝熔化热的研究奠定基础，可进一步促进空心钨极同轴填丝焊接技术的发展与应用.
1. 试验方法
采用哈尔滨焊接研究院有限公司自主开发设计的HWI-HCW型空心钨极同轴焊炬、山东奥太电气有限公司生产的WSME-630型非熔化极焊接电源和奥地利福尼斯公司生产的KD7000型送丝机；基体材料为Q235钢，焊丝牌号为H08MnSiA，焊丝直径为ϕ1.2 mm. 焊前利用机械加工的方法去除试板表面油污及铁锈.
如图1所示，首先，利用高速摄像观察分析电弧稳定燃烧时电弧的形貌特征；其次，分析焊丝从钨极内控送出时丝材的熔化过程，以及熔滴过渡行为. 以实际焊接过程中电弧亮区面积信息的变化为基础，建立空心钨极同轴填丝焊接电弧光学信息与焊接关键过程之间的映射关系，实现对空心钨极同轴填丝焊接过程焊丝历经空间温度分布特征，以及焊接工艺稳定性分析目的. 试验过程用到的高速摄像机拍摄帧数为4000 帧/s，曝光时间为60 μs. 对于空心钨极同轴填丝焊接而言，涉及到的关键工艺参数如表1所示.
表 1 空心钨极同轴填丝焊接关键工艺参数Table 1. Key process parameters of hollow tungsten electrode welding with coaxial filler wire焊接电流I/A 焊接电压U/V 焊接速度v/(m·min−1) 送丝速度vf/(m·min−1) 钨极距工件高度D1/mm 气体流量Q/(L·min−1) 400 11 0.4 4 4 20 2. 试验结果与分析
2.1 熔滴过渡特性分析
图2为空心钨极同轴填丝焊接过程. 焊丝从钨极内孔送出，焊丝末端开始熔化，形成高温熔滴，如图2a所示. 随着焊丝的不断送进，熔滴开始与液态熔池接触时，此时焊丝的电势与工件及液态熔池的电势一致，由最小电压原理可知，由于焊丝与钨极内孔的距离更小，因此电弧更容易在钨极内孔和焊丝之间形成导电通道，此时电弧的亮度变暗，电弧形态也由钟罩型变为圆筒状，如图2b和图2c所示. 当熔滴过渡完成时，电弧即刻回复至高亮状态，如图2d所示.
![]()
图 2 空心钨极同轴填丝焊接过程Figure 2. Welding process of hollow cathode arc welding with coaxial filler wire. (a) t0 ms; (b) t0 + 2.75 ms; (c) t0 + 7.5 ms; (d) t0 + 8.75 ms当无电流从焊丝流过时，熔滴上方的焊丝呈高温固态，保持较好的挺直状态；而当电弧收缩为圆筒状时，焊丝挺直性变差，部分区域出现颈缩甚至弯曲现象，如图2b和图2c所示，这证明熔滴与液态熔池接触时，焊丝电势与工件相同，有部分电流经过焊丝构成回路，而电流流过焊丝形成的电阻热大幅度的提高了焊丝熔化效率.
空心钨极同轴填丝焊接过程中，熔滴形成阶段电弧正常燃烧呈高亮钟罩型，在熔滴过渡阶段，电弧亮度变暗，形态收缩为钟罩型. 可以推断出电弧信息(形态、亮度)与焊接关键过程(焊丝熔化、熔滴过渡)之间存在映射关系. 对高速摄像拍摄到的图像进行二值化处理，获得每一帧图像在一定亮度阈值范围内的亮区面积大小，即可实现对空心钨极同轴填丝焊接焊丝熔化过程及熔滴过渡过程的研究与分析.
对一段时间内高速摄像获取的时序电弧图像进行二值化处理，通过合理阈值的设定获取不同照片的亮度信息，进而可以分析出阈值范围内的亮区面积随时间的变化规律，17个熔滴过渡阶段对应的亮区面积变化信息如图3所示. 在空心钨极同轴填丝焊接过程中，电弧亮区面积呈周期性变化，电弧亮度面积变大时，为焊丝熔化阶段；电弧亮区面积变小时，为熔滴过渡阶段，液滴和液态熔池接触阶段，高亮区像素面积显著下降，该阶段液滴完成向液态熔池的过渡.总体上，焊接过程中焊丝熔化阶段和熔滴过渡阶段呈现出较好的规律性，这说明空心钨极同轴填丝焊接的工艺性较为稳定，具备工程应用基础.
2.2 焊丝熔化热分析
依据焊丝熔化过程及熔滴过渡过程可以看出，焊丝从钨极内孔送出后经高温电弧区域，熔化后形成液滴过渡进入液态熔池.在上述过程中，处于高温状态的钨极内孔对焊丝起到一定的预热作用，高温电弧对进入其中的焊丝起到直接加热作用. 此外，熔滴与液态熔池接触后电流流经焊丝产生的电阻热对焊丝的高效熔化起到关键作用.
2.2.1 空心钨极内孔预热
钨极内孔直径为3.0 mm，K型热电偶外径为2 mm，利用设计的导向装置保证热电偶从空心钨极内孔中心位置送达钨极内部，调整热电偶末端和钨极末端之间的相对距离h，测量电弧辐照及钨极热传导作用下，空心钨极内孔不同位置处的温度随时间的变化规律，空心钨极内孔的温度测试方法如图4所示.
![]()
图 4 空心钨极内孔温度测试方法Figure 4. Test method for inner hole temperature of hollow tungsten electrode图5为空心钨极内孔不同位置处的温度随时间变化规律. 从图5可以看出，热电偶距钨极末端的距离h越远，钨极内孔温度越低，从室温达到稳态温度所需时间也随之逐渐增加.例如，当热电偶和钨极末端的距离为60 mm时，达到稳态所需时间为50 s左右，此时的稳态温度为145 ℃；当距离h为9 mm时，达到稳态所需时间为20 s左右，稳态约为1 253 ℃.
![]()
图 5 钨极内孔不同位置处温度随时间变化规律Figure 5. Variation of temperature with time at different positions in the tungsten electrode inner hole由于热电偶的最高测温区间在0 ~ 1 300 ℃之间，靠近钨极末端的温度要高于传感器的测温范围，因此不能直接测量钨极内孔所有区域. 为此，采用三次多项式函数对已有数据进行拟合处理，距钨极末端不同距离处的温度计算方法如式(1)所示.
$$ T_{\rm{0}} = - 0.02{h^3} + 2.77{h^2} - 130.7h + 2\;248.3 $$ (1) 式中：T0为钨极内孔温度；h为热电偶末端距钨极末端的距离.
拟合方程的决定系数为0.98，这说明利用该方程预测钨极末端的温度分布情况具有较高可行性，原始数据和拟合数据的结果如图6所示.
![]()
图 6 稳态时钨极内孔不同位置处的温度Figure 6. Steady state temperature variation at different positions of tungsten electrode inner hole根据式(1)计算结果，当h为0 mm时，钨极末端的理论温度为2 248.3 ℃.
2.2.2 空心钨极电弧模型的建立与分析
由于很难直接获取电弧内部区域的温度分布特征，利用磁流体理论借助有限元分析软件Comsol，建立了焊接电流400 A、空心钨极距工件距离4 mm时磁流体模型. 如图7所示，模拟电弧和实际电弧形态高度吻合，这说明所构建的空心钨极电弧模型和实际电弧的形态较为接近，所建立的空心钨极磁流体模型具有较好的准确性，可以利用该模型进一步分析电弧的物理特征.
利用该模型较为系统地分析了电弧的温度分布特征，其结果如图8所示. 从图8可以看出，自外向内等温线1至等温线11分别表达了温度从5500 ～13 500 K的电弧温度分布特征. 如表2所示，等温线1至等温线7的温度间隔为1000 K，等温线8至等温线11的温度间隔为500 K.根据等温线的分布特征可清晰的看出，空心钨极电弧自外向内的温度梯度逐渐降低，电弧中心区域的温度最高，达到13 700 K.
表 2 不同等温线对应的温度Table 2. Temperature values corresponding to different is otherms等温线编号 温度T/K 等温线编号 温度T/K 1 5500.0 7 11500.0 2 6500.0 8 12000.0 3 7500.0 9 12500.0 4 8500.0 10 13000.0 5 9500.0 11 13500.0 6 10500.0 沿着空心钨极电弧中轴线，间隔0.5 mm距离提取不同位置处电弧稳定时的温度值，其结果如图9所示. 从图9可以看出，在该工艺参数下空心钨极电弧中心区域正下方2.5 mm位置处电弧内部的温度达到最高值，这与实心钨极钨极正下方附近区域电弧温度最高存在一定差异[11]. 环状电极发射的电弧在中心区域汇聚可能是形成高温区下移的主要原因.
![]()
图 9 电弧中轴线不同位置处的温度分布Figure 9. Temperature distribution at different positions of arc central axis2.2.3 焊丝电阻热分析
结合图2焊丝熔化过程的分析可知，焊丝与工件接触时，焊丝变为地线，此时钨极电子发射端与焊丝之间的间距要远小于其与工件之间的距离，在最小电压原理作用下，电弧在钨极末端与工件之间燃烧的状态发生变化，一部分电弧开始从液态熔池表面快速“爬升”至焊丝表面，电弧由对熔池的加热，直接转变为对焊丝的加热，同时在该作用下一部分焊接电流也会从焊丝流过，产生电阻热，这部分热量对于焊丝的高效熔化具有十分重要积极意义.
3. 结论
(1)在高温电弧的热作用下，空心钨极内孔的温度以指数级快速下降，钨极末端的最高稳态温度可以达到2248.3 ℃左右.
(2)建立的磁流体理论分析模型实现了对电弧形态的准确预测，电弧的温度分布结果表明，电弧内最高稳态温度可以达到13700 K，且该区域位于钨极正下方2.5 mm位置处.
(3)空心钨极内孔的高温热辐射、电弧核心高温区的热传导，以及电弧阳极作用区改变附带产生的电阻热是实现空心钨极同轴填丝焊接高效熔丝的基础.
-
![]()

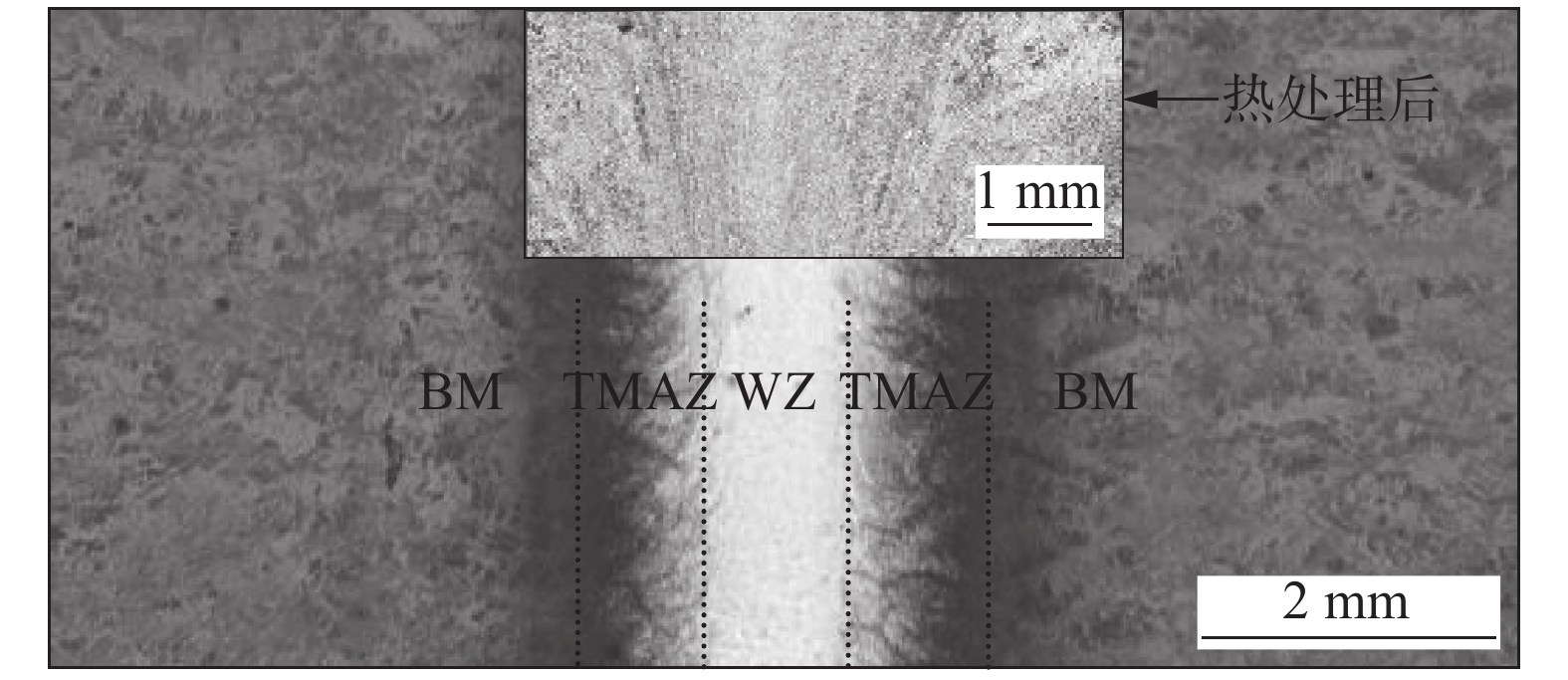

图 2 不同状态下母材组织形貌
Figure 2. Morphology of various base materials. (a) original macrostructure; (b) macrostructure of 650 ℃ annealed specimen; (c) macrostructure of 900 ℃ annealed specimen; (d) macrostructure of double annealed specimen; (e) original microstructure; (f) microstructure of 650 ℃ annealed specimen; (g) microstructure of 900 ℃ annealed specimen; (h) microstructure of double annealed specimen
![]()
图 3 焊缝区组织特征
Figure 3. Microstructure of weld zone. (a) post-weld specimen; (b) 650 ℃ annealed specimen; (c) 900 ℃ annealed specimen; (d) double annealed specimen
![]()
图 4 热力影响区组织
Figure 4. Microstructure of TMAZ. (a) post-weld specimen (near weld); (b) post-weld specimen (near base material); (c) 650 ℃ annealed specimen; (d) 900 ℃ annealed specimen; (e) double annealed specimen
表 1 TC21钛合金的化学成分(质量分数，%)
Table 1 Chemical compositions of TC21 titanium alloy
Al Sn Zr Mo Cr Nb Ti 6.22 2.07 2.19 2.72 1.63 1.94 余量
下载: 导出CSV
表 2 TC21钛合金焊接接头不同热处理制度
Table 2 Various heat treatment process of TC21 titanium alloy
热处理制度 温度T/℃ 时间t/h 冷却方式 A 650 3 炉冷 B 900 1 炉冷 C 900 1 气冷 565 4 炉冷
下载: 导出CSV
表 3 不同状态试样拉伸试验结果
Table 3 Tensile test results of various specimen
试件状态 抗拉强度
Rm/MPa屈服强度
Rp0.2/MPa断后伸长率
A(%)原始母材 1133 1014 10.5 焊态 1078 919 11.5 650 ℃退火 1080 998 10.0 900 ℃退火 961 876 10.5 双重退火 1132 1031 9.0
下载: 导出CSV
-
[1] 王华明. 高性能大型金属构件激光增材制造: 若干材料基础问题[J]. 航空学报, 2014, 35(10): 2690 − 2698. Wang Huaming. Materials' fundamental issues of laser additive manufacturing for high-performance large metallic components[J]. Acta Aeronautica et Astronautica Sinica, 2014, 35(10): 2690 − 2698.
[2] 付鹏飞. 大厚度钛合金电子束焊接接头力学行为及调控方法[D]. 武汉: 华中科技大学, 2016. Fu Pengfei. Mechanical behaviors and regulation methods of heavy thickness titanium alloy joints with electron beam welding[D]. Wuhan: Huazhong University of Science and Technology, 2016.
[3] 赵永庆, 曲恒磊, 冯亮. 高强高韧损伤容限型钛合金TC21研制[J]. 钛工业进展, 2004(2): 22 − 24. Zhao Yongqing, Qu Henglei, Feng Liang. Research on high strength high toughness and high damage-tolerant titanium alloy TC21[J]. Titanium Industry Progress, 2004(2): 22 − 24.
[4] 费玉环, 周廉, 曲恒磊, 等. 两相区热处理对TC21 钛合金显微结构的影响[J]. 稀有金属材料与工程, 2007, 36(11): 1928 − 1932. doi: 10.3321/j.issn:1002-185x.2007.11.011 Fei Yuhuan, Zhou Lian, Qu Henglei, et al. Effects of heat-treatments on microstructures of TC21 titanium alloy[J]. Rare Metal Materials and Engineering, 2007, 36(11): 1928 − 1932. doi: 10.3321/j.issn:1002-185x.2007.11.011
[5] 张传臣, 张田仓, 金俊龙. TC21 + TC4-DT线性摩擦焊接头组织与力学性能试验[J]. 焊接学报, 2019, 40(12): 133 − 137. Zhang Chuanchen, Zhang Tiancang, Jin Junlong. Microstructure and mechanical properties of linear friction welding joint of TC21/TC4-DT[J]. Transactions of the China Welding Institution, 2019, 40(12): 133 − 137.
[6] 马少俊, 吴学仁, 刘建中, 等. TC21 钛合金的微观组织对力学性能的影响[J]. 航空材料学报, 2006, 26(5): 22 − 25. doi: 10.3969/j.issn.1005-5053.2006.05.006 Ma Shaojun, Wu Xueren, Liu Jianzhong, et al. Influence of microstructures on mechanical properties for TC21 titanium alloy[J]. Journal of Aeronautical Materials, 2006, 26(5): 22 − 25. doi: 10.3969/j.issn.1005-5053.2006.05.006
[7] 张秉刚, 王廷, 陈国庆, 等. TC21钛合金电子束焊缝精细组织及其对硬度的影响[J]. 中国有色金属学报, 2010, 20(1): 829 − 832. Zhang Binggang, Wang Ting, Chen Guoqing, et al. Fine microstructure and its effect on hardness of electron beam welding joint of TC21 Ti alloy[J]. The Chinese Journal of Nonferrous Metals, 2010, 20(1): 829 − 832.
[8] 周水亮, 陶军, 郭德伦. TC21细晶钛合金TIG焊接接头组织及力学性能研究[J]. 航空材料学报, 2009, 29(6): 53 − 58. doi: 10.3969/j.issn.1005-5053.2009.6.011 Zhou Shuiliang, Tao Jun, Guo Delun. Study on microstructure and mechanical properties of fine grain TC21 alloy in TIG[J]. Journal of Aeronautical Materials, 2009, 29(6): 53 − 58. doi: 10.3969/j.issn.1005-5053.2009.6.011
[9] 吴红兵. 航空框类整体结构件铣削加工变形的数值模拟与实验研究[D]. 杭州: 浙江大学, 2008. Wu Hongbing. Study on numerical simulation and experiment of milling process for aerospace monolithic components[D]. Hangzhou: Zhejiang University, 2008.
[10] Ernesto Benini. Advances in gas turbine technology[M]. London: Intech Open, 2011, 411 − 435.
[11] Deans W F. Application of fracture mechanics for selection of metallic structural materials[J]. Journal of Mechanical Working Technology, 1984, 10(3): 375.
[12] 周军, 梁武, 张春波, 等. TC17 钛合金线性摩擦焊接头组织及力学性能分析[J]. 焊接学报, 2020, 41(5): 36 − 41. doi: 10.12073/j.hjxb.20200408002 Zhou Jun, Liang Wu, Zhang Chunbo, et al. Microstructure and mechanical properties of linear friction welding joint of TC17 titanium alloy[J]. Transactions of the China Welding Institution, 2020, 41(5): 36 − 41. doi: 10.12073/j.hjxb.20200408002
