Effects of introductions of oxygen and nitrogen elements on impact toughness of gas pool coupled activating TIG weld metal
-

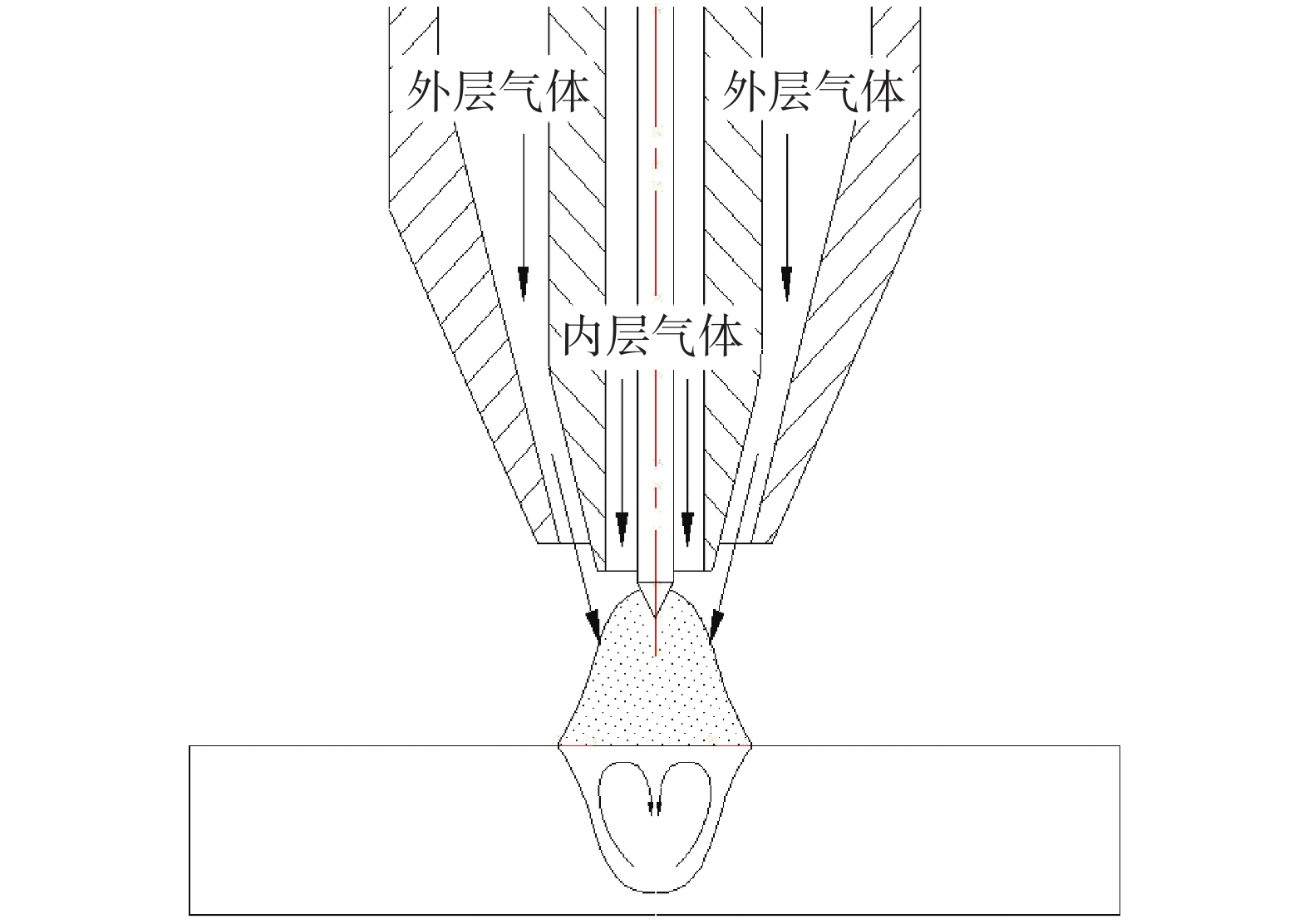

摘要: 通过外层气体引入O和N元素，气体熔池耦合活性TIG焊(gas pool coupled activating TIG welding)可以实现深熔深、高质量和连续焊接. 为了研究清楚O和N元素引入对焊缝冲击韧性的影响规律和机理，针对SUS304不锈钢分别测试了外层气体为O2，N2和O2 + N2时的焊缝低温冲击韧性，并从焊缝组织成分、析出物种类及形态以及晶粒取向等方面分析了其影响机理. 结果表明，外层气体引入对GPCA-TIG焊焊缝低温冲击韧性影响较大，单独引入O2时将明显降低，单独引入N2时降低较少，而同时引入O2和N2将增加焊缝金属低温冲击韧性. O和N元素同时引入增强GPCA-TIG焊缝金属低温冲击韧性的机理主要在于：焊缝组织较细，金属中的O和N元素含量和所形成的非金属夹杂物的增加程度和铁素体数量的下降程度都较少，却增加了奥氏体晶粒大角度晶界数量以及铁素体晶粒与奥氏体晶粒之间位向关系的匹配性，从而使得裂纹不易扩展，韧性增强.
-
关键词:
- 不锈钢 /
- O元素 /
- N元素 /
- 气体熔池耦合活性TIG焊 /
- 冲击韧性
Abstract: Through introducing oxygen and nitrogen elements from the outer gas of gas pool coupled activating TIG(GPCA-TIG) welding, deep penetration, high quantity and continuous welding are accessible. In order to obtain the dependence and mechanism of weld metal impact toughness on the introduced oxygen and nitrogen elements, GPCA-TIG welding for stainless steel SUS304 with the outer gases oxygen, nitrogen and nitrogen-oxygen gas mixture respectively were performed to gauge low temperature impact toughness of the weld metal. Then, a series of testing experiments including weld microstructure and chemical composition, nonmetallic inclusion and grain orientation were conducted. The results reveal that, the introduction of oxygen makes the low temperature impact toughness of weld metal decease obviously, nitrogen decease a little, while the low temperature impact toughness of weld metal can be increased a little conversely when oxygen and nitrogen are synchronously introduced. The main mechanism is proven that the synchronous introduction of oxygen and nitrogen elements leads to fine grain of weld microstructure, less increases of the contents of oxygen and nitrogen elements and the nonmetallic inclusions, much decrease of ferrite number in weld metal. Meanwhile, the high angle grain boundary number in austenite crystal and the matching property of grain orientations between ferrite and austenite are improved. All of these result in difficult cracking propagation and higher toughness. -
0. 序言
2060铝锂合金是第三代铝锂合金，具有低密度、高比强度和高比刚度、良好的低温性能和腐蚀性能等特点[1]，被广泛应用于飞机蒙皮、壁板等零部件的制造[2]. 传统的熔化焊在焊接2060铝锂合金时，由于焊接热输入较大[3]，易产生气孔、裂纹等缺陷，同时Li元素蒸发致使力学性能降低[4-5]，因此限制了铝锂合金的应用.
搅拌摩擦焊 (friction stir welding，FSW) 是一种低耗、高效，绿色环保的新型焊接固相技术，可有效避免熔化焊所产生的裂纹、气孔等缺陷，并防止合金元素的挥发[6-7]. 由于飞机蒙皮通常呈三维空间的复杂曲面，相比较于数控机床改造的搅拌摩擦焊设备，多轴搅拌摩擦焊机器人呈现了极大的应用潜力[8]，但机器人搅拌摩擦焊设备具有扭矩小，刚度低等缺陷[9]. 减小搅拌头轴肩尺寸能有效的降低焊接过程的扭矩及焊接压力，但搅拌头轴肩在焊接过程中起到十分重要的作用，例如通过与母材摩擦产热提供热输入，防止发生塑性变形的材料流出焊接区域等[10]. 可见减小搅拌头轴肩尺寸会对焊接接头质量产生显著影响.
针对上述问题，通过对2060铝锂合金进行机器人搅拌摩擦焊研究，揭示搅拌头轴肩尺寸对焊接过程压力、焊缝成形、接头微观组织及力学性能的影响，为在小轴肩低载荷下实现机器人搅拌摩擦焊提供理论基础.
1. 试验方法
1.1 试验材料
选用尺寸为200 mm × 50 mm × 2 mm的2060-T8铝锂合金为母材，其抗拉强度为534 MPa，化学成分如表1所示. 焊接试验在广东省科学院中乌焊接研究所自主研发的FSW-K-1000-55-3D机器人搅拌摩擦焊接系统上进行. 搅拌头材料为H13钢，轴肩直径分别为4，6和8 mm，搅拌针采用锥形带螺纹，针长1.85 mm.
表 1 2060-T8铝锂合金化学成分(质量分数，%)Table 1. Chemical composition of 2060-T8 aluminum-lithiumCu Li Fe Mn Mg Zn Si Ag Cr Al 3.56 0.72 0.026 0.3 0.72 0.34 0.025 0.086 < 0.01 余量 1.2 工艺参数的确定
不同轴肩尺寸造成了焊缝尺寸有所不同，为了方便对比，采用了单位面积焊缝热输入相同的原则选择焊接工艺参数. 首先使用8 mm轴肩搅拌头进行试验，焊接过程采用恒压力控制，在转速为800 r/min、焊接速度为100 mm/min、焊接载荷在3 800 N时得到表面成形良好的焊缝. 在此基础上固定焊接速度，以单位面积焊缝热输入相同为准则，确定不同轴肩尺寸所需要的转速. 焊缝单位面积热输入计算如下.
焊缝热输入的来源主要是轴肩、搅拌针端面、搅拌针侧面3个部分与焊接工件的摩擦产热. 轴肩部分产热功率计算公式为
$${P_1} = \int_{{r_2}}^{{r_3}} {2{\rm{{\text{π}} }}nf{r^2}{\rm{d}}r} = \frac{2}{3}{\rm{{\text{π}} }}nm\tau \left( {r_3^3 - r_2^3} \right)$$ (1) 式中：P1为轴肩产热功率；r3为轴肩半径；r2为搅拌针根部半径；n为搅拌头转速；f为摩擦力；r为微元所在半径；m为摩擦因子；τ为正应力；同理搅拌针端面产热功率为
$${P_2} = \frac{2}{3}{\rm{{\text{π}} }}nm\tau r_1^3$$ (2) 式中：P2为搅拌针端面产热功率；r1搅拌针端面半径. 搅拌针侧面部分产热可以分为两个部分，一部分为水平方向产热功率，另一部分为垂直方向产热，这部分产热过小，一般忽略这部分产热. 因此搅拌针侧面部分产热功率为
$${P_3} = \frac{2}{3}{\rm{{\text{π}} }}nm\tau (r_2^3 - r_1^3)$$ (3) 式中：P3为搅拌针侧面产热功率. 综上所述，整条焊缝热输入为
$$Q = Pt = ({P_1} + {P_2} + {P_3})t = \frac{2}{3}{\rm{{\text{π}} }}nm\tau r_3^3t$$ (4) 式中：Q为整条焊缝热输入；P为搅拌头产热功率；t为焊接时间. 单位面积焊缝热输入为
$$S = 2{r_3}l$$ (5) 式中：S为焊缝面积，l为焊缝长度.
$$q = \frac{2}{3}{\rm{{\text{π}} }}nm\tau r_3^3t/S = {\rm{{\text{π}} }}nm\tau r_3^2t/\left( {3l} \right)$$ (6) 式中：q为单位面积焊缝热输入. 焊接温度下铝合金屈服强度几乎相同，因此不同搅拌头焊接过程中τ相同. 焊接速度相同的情况下，相同焊缝长度所需要的焊接时间t也相同. 因此单位面积焊缝热输入相同时，转速之比与搅拌头轴肩半径平方成反比为n8∶n6∶n4 = 4∶9∶16. 轴肩直径为6及4 mm搅拌头选取的转速分别为1 422，3 200 r/min.
以8 mm轴肩尺寸搅拌头工艺为基础，以搅拌头对铝合金表面施加压强大体相同为原则，同时为保证焊缝成形，最终轴肩直径为6 及4 mm的搅拌头选取的焊接压力分别为 2 800 及700 N.
焊后截取接头横截面，经过打磨、抛光后，采用凯勒试剂进行腐蚀处理，在Axio Imager M2 m 型光学显微镜上对接头微观组织进行观察. 对焊接横截面进行等离子刻蚀，并在Nova Nano SEM 430型场发射扫描电子显微镜上进行EBSD观察. 显微硬度测试在Buehler VH1202显微硬度计上进行，试验载荷为2.94 N，加载时间10 s. 在 DNS200 万能试验机上对接头抗拉强度进行测试.
2. 试验结果与分析
2.1 焊接过程压力特征
使用不同轴肩尺寸搅拌头对2060铝锂合金进行机器人搅拌摩擦焊接过程中压力变化如图1所示，不同载荷变化曲线的变化趋势相同，可以分为下扎过程和稳定焊接过程[6](图1a). 根据下压力变化曲线能够发现下扎过程经历了3个阶段，第一阶段为搅拌针初步下扎到板材的过程，由于摩擦产热较少，材料还没有完全塑化，于是压力曲线随着搅拌针的下扎逐渐上升. 在第一阶段，轴肩越小转速越快，产热速率越快，因此压力曲线更快达到顶峰. 随着摩擦产热的增加，进入到第二阶段，材料变为塑化状态，压力逐渐降低. 当轴肩接触到板材时，开始进入第三阶段，随着轴肩的逐渐深入，压力再次增加，直至升到目标压力值. 随后进入到稳定焊接阶段，以焊接速度为100 mm/min进行焊接，焊接压力在目标载荷值附近上下波动，且随着搅拌头轴肩尺寸的减小，焊接压力呈非线性下降.
![]()
图 1 焊接过程下压力变化Figure 1. Change of pressure during welding. (a) pressure change curve during welding; (b) pressure change curve in partial time period of welding process焊接过程部分时间段下压力变化曲线如图1b所示，稳定焊接过程焊接载荷随着时间近似呈正弦周期性变化，振幅值随着轴肩尺寸的减小呈减小趋势，分别为309，204 以及158 N. 在27.5 ~ 30.5 s时间内，随着轴肩尺寸的减小，周期变化次数先从8次降低到6次，之后增加到7次，因此焊接载荷周期变化不仅受到轴肩尺寸的影响，还受其它因素的影响.
2.2 焊缝成形特征
使用不同轴肩尺寸搅拌头进行焊接时所得接头焊缝成形及接头横截面形貌如图2所示，接头根据微观组织分为5个区域：母材区(BM)，热力影响区(TMAZ)，热影响区(HAZ)，焊核区(WNZ)，轴肩作用区(SAZ)，左侧为前进侧(AS)，右侧为后退侧(RS)[11]. 当轴肩尺寸为4 mm时，由于轴肩尺寸过小，无法有效的将瞬时挤出的塑性材料回填至焊缝，导致焊缝表面出现较大飞边，内部存在巨大孔洞(图2a和图2b). 随着轴肩尺寸的增加，飞边和孔洞消失，得到表面成形良好且内部无缺陷的接头(图2c～2f).
![]()
图 2 不同焊接接头焊缝成形及横截面形貌Figure 2. Weld formation and cross-section of different welding joints. (a) 4 mm, weld formation; (b) 4 mm, cross-section; (c) 6 mm, weld formation; (d) 6 mm, cross-section; (e) 8 mm, weld formation; (f) 8 mm, cross-section随着轴肩尺寸的增加轴肩作用区越大，材料受到热循环的范围越大，因此轴肩尺寸为8 mm时接头的热力影响区以及热影响区范围最大(图2f). 当单位焊缝热输入相同时，转速越大，材料的塑性流动越剧烈，因此6 mm轴肩搅拌头所得接头的焊核区比8 mm轴肩搅拌头所得接头的焊核区更加饱和(图2d和图2f).
2.3 微观组织分析
图3为使用不同轴肩尺寸搅拌头进行焊接时所得接头区域微观组织，母材晶粒平均尺寸为17.9 μm.HAZ晶粒受到热循环的作用发生粗化；TMAZ晶粒呈条状并且发生扭曲，由于AS与RS材料受到不同方向的力[5]，因此AS的TMAZ与WNZ的分界线更加明显(图3a和图3c)；WNZ受到热循环以及强烈的搅拌作用发生了动态再结晶，形成细小的等轴晶颗粒(图3b和图3e).
![]()
图 3 不同焊接接头焊缝成形及横截面形貌Figure 3. Weld formation and cross-section of different welding joints. (a) 6 mm, AS, TMAZ; (b) 6 mm, WNZ; (c) 6 mm, RS, TMAZ; (d) 8 mm, AS, TMAZ; (e) 8 mm, WNZ; (f) 8 mm, RS, TMAZ图4和图5为使用不同轴肩尺寸搅拌头进行焊接时所得接头焊核区晶粒形态及尺寸分布，当轴肩尺寸为8 mm时，晶粒尺寸小于1 μm的占比为41% (图5b)，平均晶粒尺寸为0.54 μm (图4b)；当轴肩尺寸减小为6 mm时，由于焊缝宽度变窄，焊接过程中冷却速率增加，发生再结晶的晶粒来不及长大，因此晶粒尺寸小于1 μm的占比增加为56.1% (图5a)，平均晶粒尺寸减小为0.52 μm (图4a).
![]()
图 4 不同接头焊核区晶粒形态Figure 4. Grain morphologies in WNZ of different joint. (a) 6 mm grain morphologies; (b) 8 mm grain morphologies2.4 接头力学性能
2.4.1 显微硬度
不同接头显微硬度如图6所示. 能够发现焊核区硬度最低，随着离焊缝中心距离越远硬度越高，曲线近似呈“U”形，这是因为焊核区温度过高使部分沉淀相溶入到铝基体中，并且板材较薄冷却速度过快使得沉淀相没有时间析出[12-13]. 当轴肩尺寸越小，材料受到热循环的范围越小，因此“U”形的开口越小. 硬度值的高低是由热积累导致，因为单位面积焊缝热输入相同，因此焊核区软化程度相似.
![]()
图 5 不同接头焊核区尺寸分布Figure 5. Grain size distribution in WNZ of different joint. (a) 6 mm grain size distribution; (b) 8 mm grain size distribution2.4.2 接头抗拉强度
图7和图8分别为使用不同轴肩尺寸搅拌头进行焊接时接头抗拉强度示意图及接头断裂位置示意图. 当轴肩尺寸为4 mm时，接头在孔洞处扩展及断裂(图8a)，抗拉强度为最低值182 MPa，当轴肩尺寸增加到6 mm时，抗拉强度达到最高值为396 MPa，为母材的74.1%. 当轴肩尺寸较大时，由显微硬度分布可知，焊核区硬度最低，软化最为严重，因此断裂位置发生在此区域.
图9为使用不同轴肩尺寸搅拌头进行焊接时接头断口形貌. 当轴肩尺寸为4 mm时接头的断口不存在韧窝，断裂方式几乎不存在塑性变性的脆性断裂(图9a). 当轴肩尺寸为6和8 mm时断口即存在韧窝也存在解理台阶，断裂方式为混合型断裂(图9b和图9c).
![]()
图 8 不同接头断裂位置Figure 8. Fracture locations of different joints. (a) 4 mm; (b) 6 mm; (c) 8 mm![]()
图 9 不同接头断口形貌Figure 9. Fracture morphologies of different joints. (a) 4 mm; (b) 6 mm; (c) 8 mm3. 结论
(1) 随着搅拌头轴肩尺寸的减小，焊接压力显著下降. 整个焊接过程可分为下扎过程和稳定焊接过程，下扎过程焊接压力经历上升—下降—上升3个阶段，稳定焊接过程焊接压力随时间近似呈正弦周期性变化，并且使用小轴肩搅拌头进行焊接时可降低振幅值.
(2) 当轴肩尺寸大于6 mm时可获得焊缝成形良好的焊缝，使用小轴肩搅拌头进行焊接时可降低焊缝尺寸，获得较小尺寸的焊核区晶粒.
(3) 当轴肩尺寸为6 mm时，接头的抗拉强度达到最大为396 MPa，为母材的74.1%，显微硬度呈“U”形分布，断裂位置为接头的焊核区，断裂方式为混合型断裂.
-
![]()
图 2 TIG焊和GPCA-TIG焊焊缝微观组织
Figure 2. Weld microstructures of TIG welding and GPCA-TIG welding. (a) TIG welding; (b) GPCA-TIG welding (O2); (c) GPCA-TIG welding (N2); (d) GPCA-TIG welding (O2 + N2)
![]()
图 3 焊缝金属中的非金属夹杂物
Figure 3. Nonmetallic inclusions in the weld metal. (a) granular carbide; (b) network carbide; (c) blocky carbide; (d) lath carbide; (e) granular oxide; (f) blocky nitride
![]()

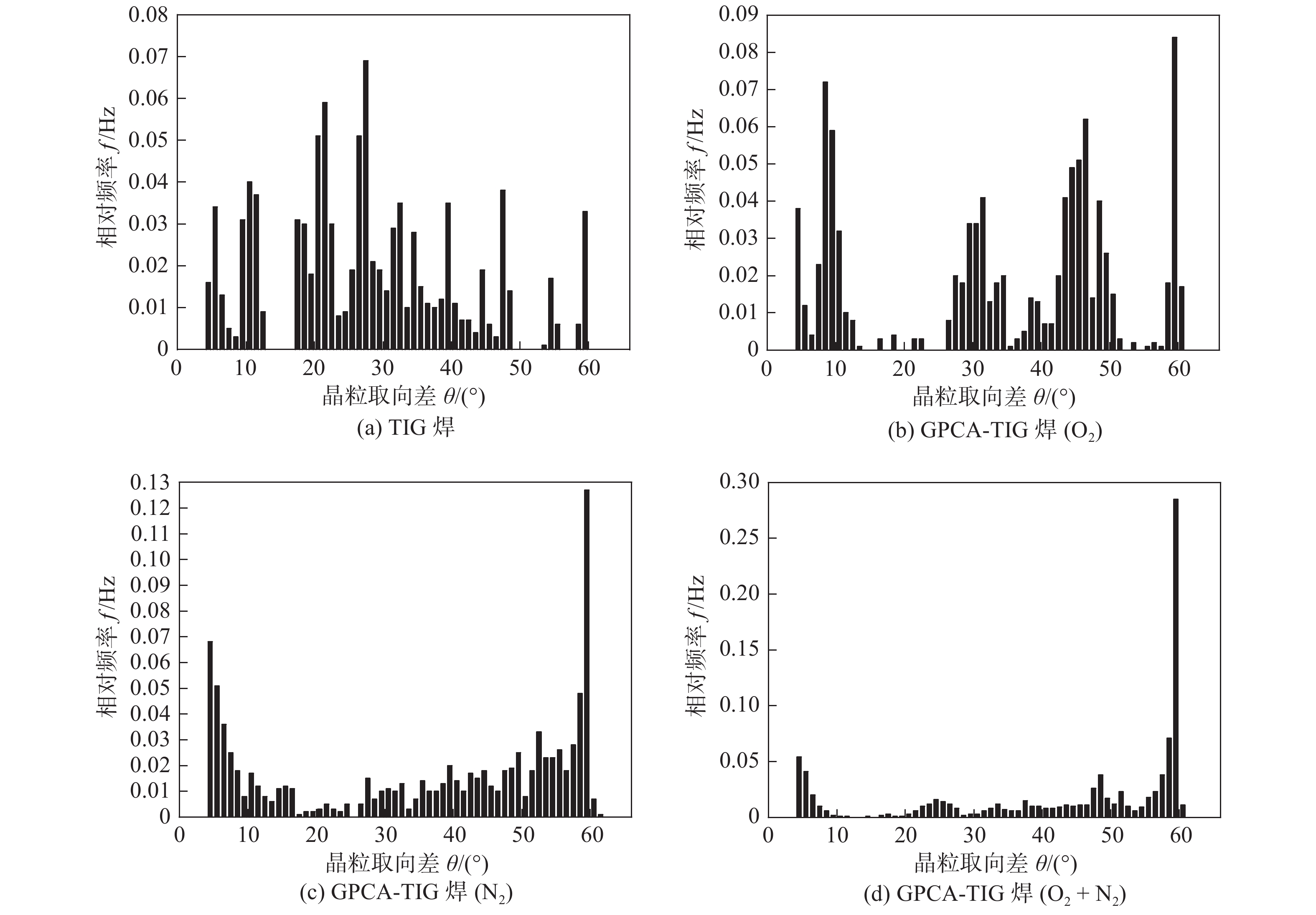

图 4 TIG焊和GPCA-TIG焊焊缝金属fcc晶粒取向差
Figure 4. FCC grain misorientation angles in weld metal of TIG welding and GPCA-TIG welding. (a) TIG welding; (b) GPCA-TIG welding (O2); (c) GPCA-TIG welding (N2); (d) GPCA-TIG welding (O2 + N2)
![]()
图 5 TIG焊和GPCA-TIG焊的焊缝晶粒ODF图
Figure 5. Orientation distribution functions of TIG weld metal and GPCA-TIG weld metal grains. (a) TIG welding; (b) GPCA-TIG welding (O2); (c) GPCA-TIG welding (N2); (d) GPCA-TIG welding (O2 + N2)
表 1 外层气体和耦合度对焊缝金属−40 ℃低温冲击吸收能量的影响
Table 1 Effects of outer gas and coupling degree on low temperature impact toughness of the weld metal at −40 ℃
金属 耦合度h 外层气体 冲击吸收能量 Akv/J TIG焊焊缝 — — 36.67 GPCA-TIG焊焊缝 + 2 O2 31.33 N2 34.33 N2 + O2 40.00
下载: 导出CSV
表 2 焊缝组织晶粒度
Table 2 Grain size grades of weld metals
TIG焊 GPCA-TIG焊
(O2)GPCA-TIG焊
(N2)GPCA-TIG焊
(O2 + N2)6.715 7.030 7.273 7.314
下载: 导出CSV
表 3 外层气体对焊缝中主要元素含量的影响(质量分数，%)
Table 3 Effects of outer gas on the main element contents in the weld metal
焊接方法 Fe Cr Ni N O TIG焊 69.3 17.8 7.5 0.039 0.001 7 GPCA-TIG焊(O2) 73.1 16.8 6.95 0.057 0.010 0 GPCA-TIG焊(N2) 70.5 17.2 7.2 0.072 0.004 5 GPCA-TIG焊(O2 + N2) 70.0 17.1 7.2 0.056 0.005 8
下载: 导出CSV
表 4 外层气体对焊缝铁素体数(FN)的影响
Table 4 Effect of outer gas on the ferrite number (FN) in the weld metal
TIG焊 GPCA-TIG焊
(O2)GPCA-TIG焊
(N2)GPCA-TIG焊
(O2 + N2)6.85 6.48 6.05 6.73
下载: 导出CSV
表 5 外层气体对fcc晶界角分布的影响
Table 5 Effect of outer gas on distribution of fcc grain boundary angle θ
晶界角 TIG焊 GPCA-TIG焊 (O2) GPCA-TIG焊 (N2) GPCA-TIG焊 (O2 + N2) ＞15° 81% 73% 74% 83% ＜15° 19% 27% 26% 17%
下载: 导出CSV
-
[1] 黄勇, 刘瑞琳, 樊丁, 等. 气体熔池耦合活性TIG焊方法[J]. 焊接学报, 2012, 33(9): 13 − 16. Huang Yong, Liu Ruilin, Fan Ding, et al. Gas pool coupled activating TIG welding method[J]. Transactions of the China Welding Institution, 2012, 33(9): 13 − 16.
[2] Terashima S, Bhadeshia H K D H. Changes in toughness at low oxygen concentrations in steel weld metals[J]. Science and Technology of Welding and Joining, 2006, 11(5): 509 − 516. doi: 10.1179/174329306X113299
[3] Zeng L, Fan C L, Zhu M, et al. Optimization of shielding gas composition in high nitrogen stainless steel gas metal arc welding[J]. Journal of Manufacturing Processes, 2020, 58(22): 19 − 29.
[4] Enjo T, Kikuchi Y, Moroi H. Influence of nitrogen on the structure and low temperature impact properties of 304 type austenitic stainless steel weld metals by SMAW process[J]. Transactions of JWRI, 1986, 15(1): 77 − 84.
[5] Bonnefois B, Coudreuse L, Charles J. A-TIG welding of high nitrogen alloyed stainless steels: A metallurgically high-performance welding process[J]. Welding International, 2004, 18(3): 208 − 212. doi: 10.1533/wint.2004.3226
[6] 樊丁, 刘自刚, 黄勇, 等. 电弧辅助活性TIG 焊焊缝组织及性能分析[J]. 焊接学报, 2014, 35(4): 1 − 5. Fan Ding, Liu Zigang, Huang Yong, et al. Structure and properties of arc assisted activating TIG welding[J]. Transactions of the China Welding Institution, 2014, 35(4): 1 − 5.
[7] Du Toit M, Pistorius P C. The influence of oxygen on the nitrogen content of autogenous stainless steel arc welds[J]. Welding Journal, 2007, 86(8): 222 − 230.
[8] Huang Y, Ren C, Ren Q L. The element transfer behavior of gas pool coupled activating TIG welding[J]. China Welding, 2018, 27(4): 1 − 9.
[9] 方乃文, 黄瑞生, 闫德俊, 等. 低镍含氮奥氏体不锈钢激光-电弧焊电弧特性及组织性能[J]. 焊接学报, 2021, 42(1): 70 − 75. doi: 10.12073/j.hjxb.20200502001 Fang Naiwen, Huang Ruisheng, Yan Dejun, et al. Effect of welding heatinput on microstructure and properties of MAG welded joint for low nickel high nitrogen austenitic stainless steel[J]. Transactions of the China Welding Institution, 2021, 42(1): 70 − 75. doi: 10.12073/j.hjxb.20200502001
[10] Karlsson L, Arcini H, Bergquist E L, et al. Effects of alloying concepts on ferrite morphology and toughness of lean duplex stainless steel weld metals[J]. Welding in the World, 2010, 54(11-12): R350 − R359. doi: 10.1007/BF03266749
[11] Kamiya O, Kumagai K, Kikuchi Y. Effects of delta ferrite morphology on low-temperature fracture toughness of austenitic stainless steel weld metal[J]. Welding International, 1992, 6(8): 606 − 611. doi: 10.1080/09507119209548250
-
