Multi-zone fatigue crack growth behavior of friction stir welding of 2A12-T4 aluminum alloy
-

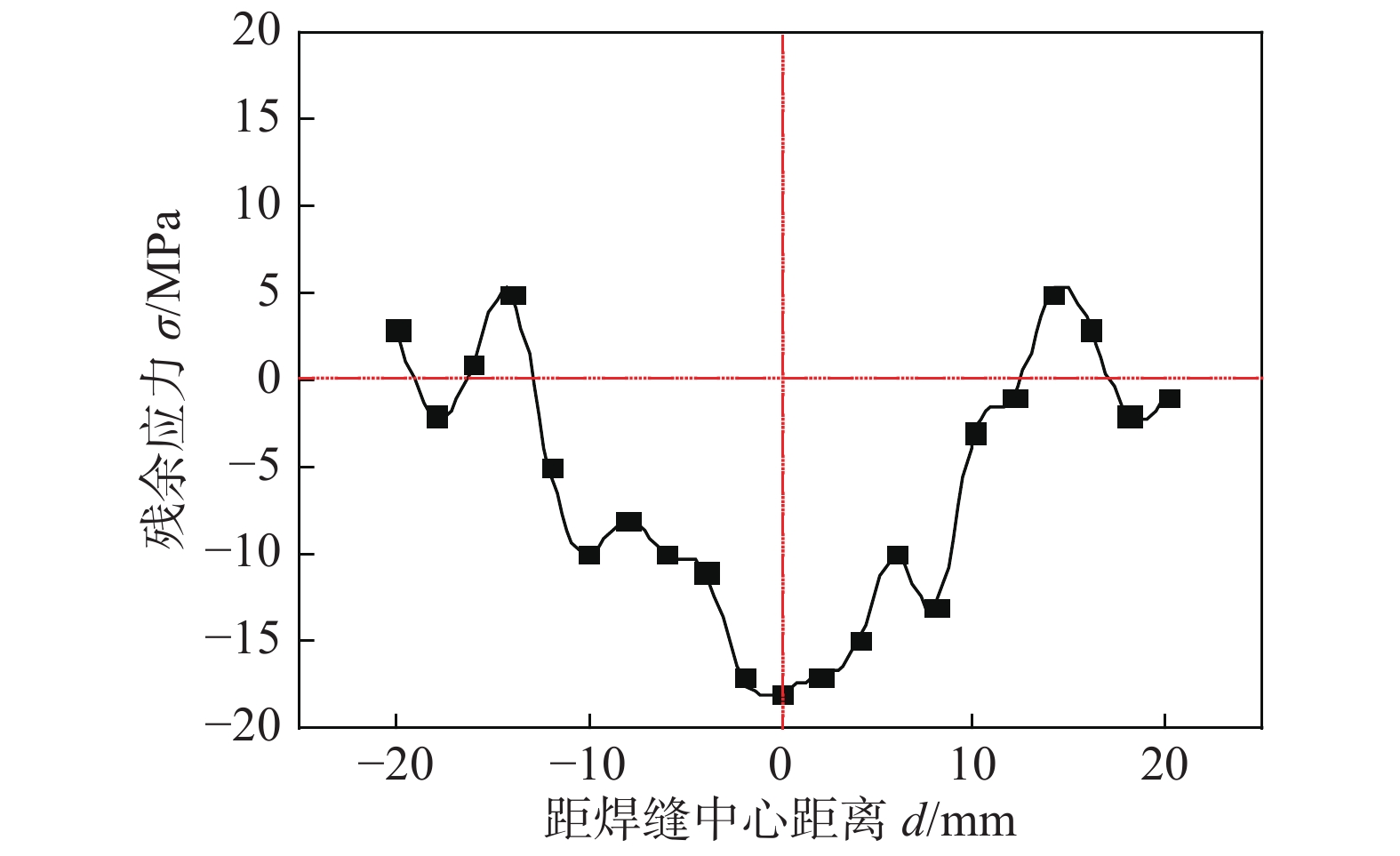

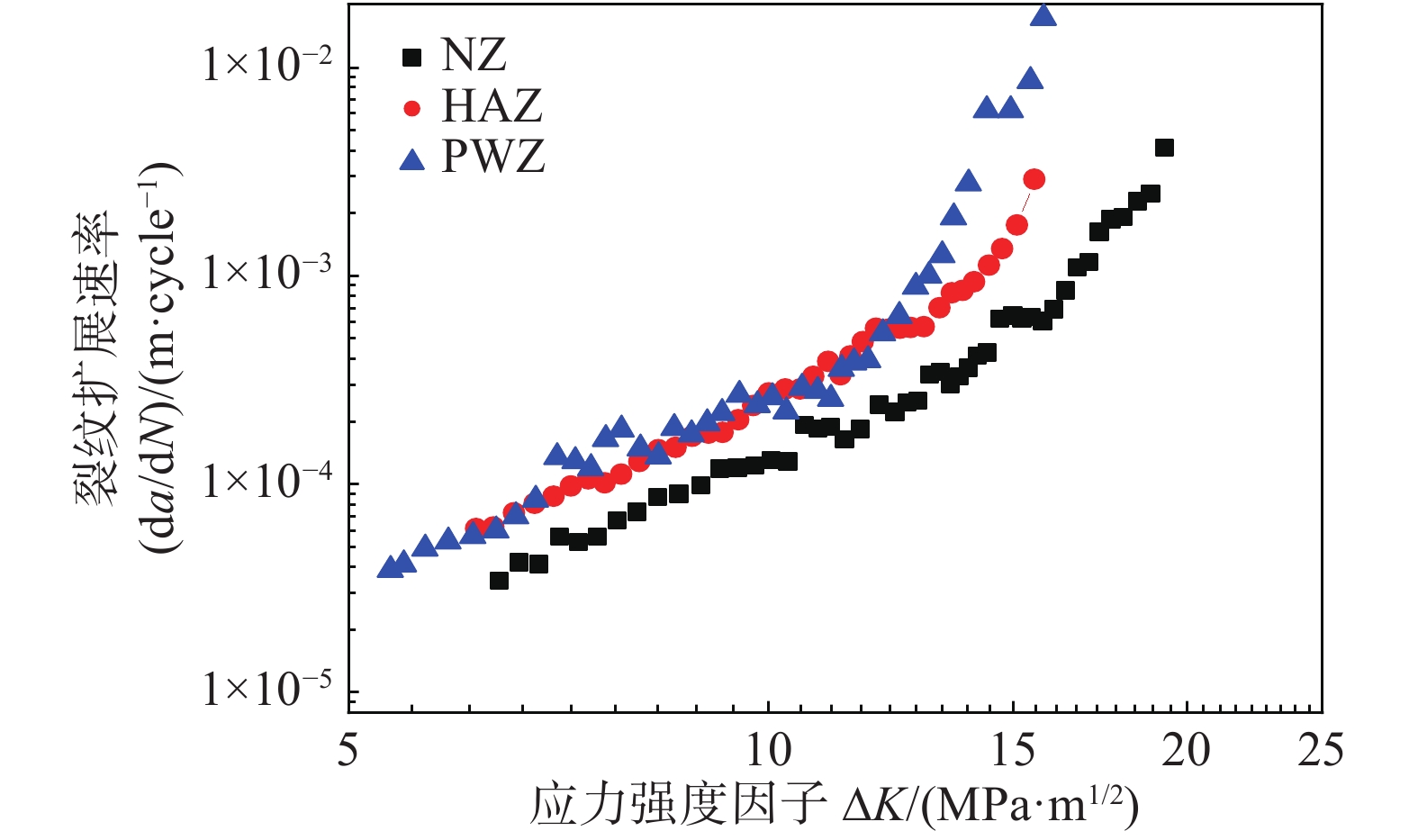

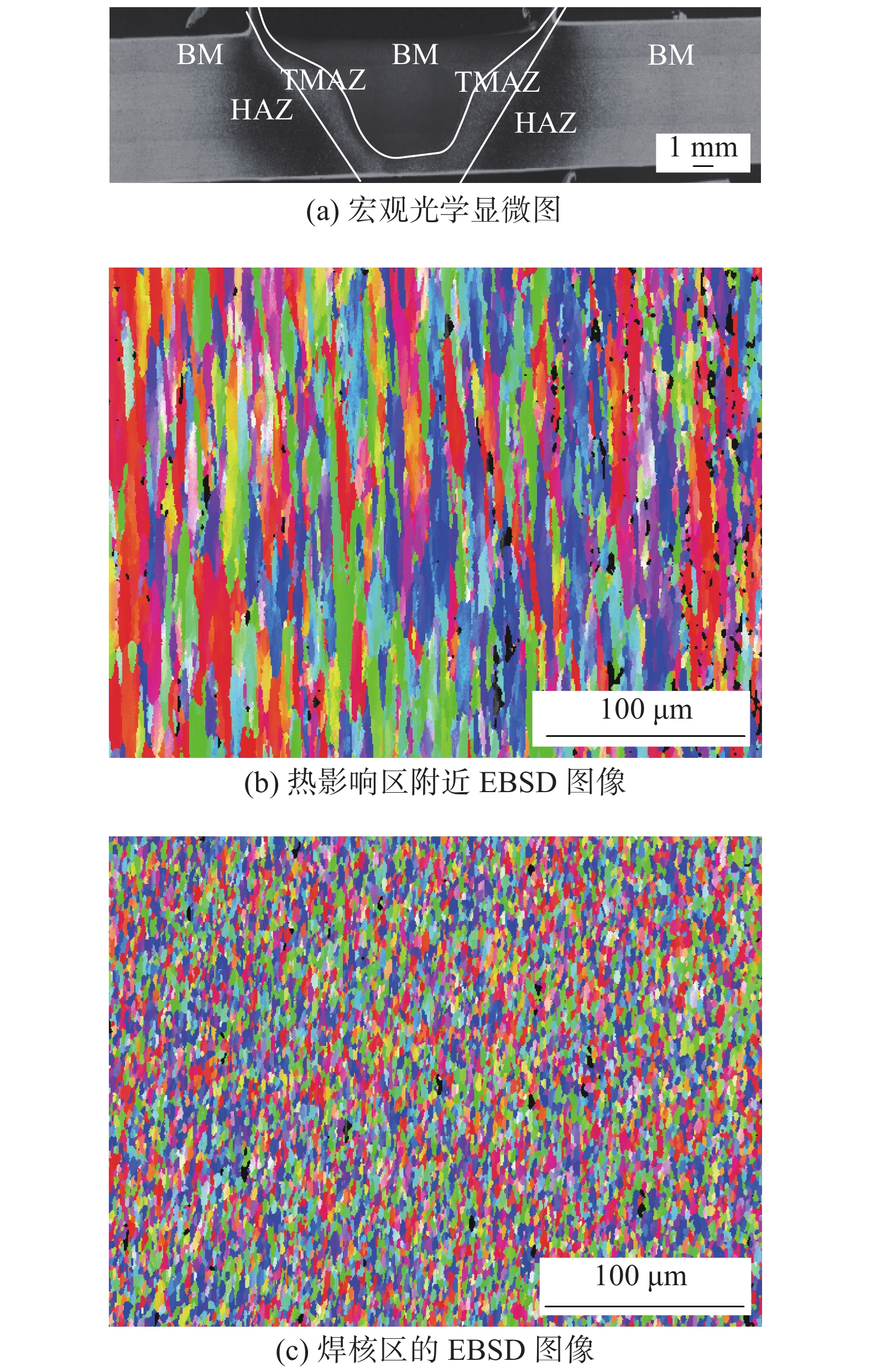

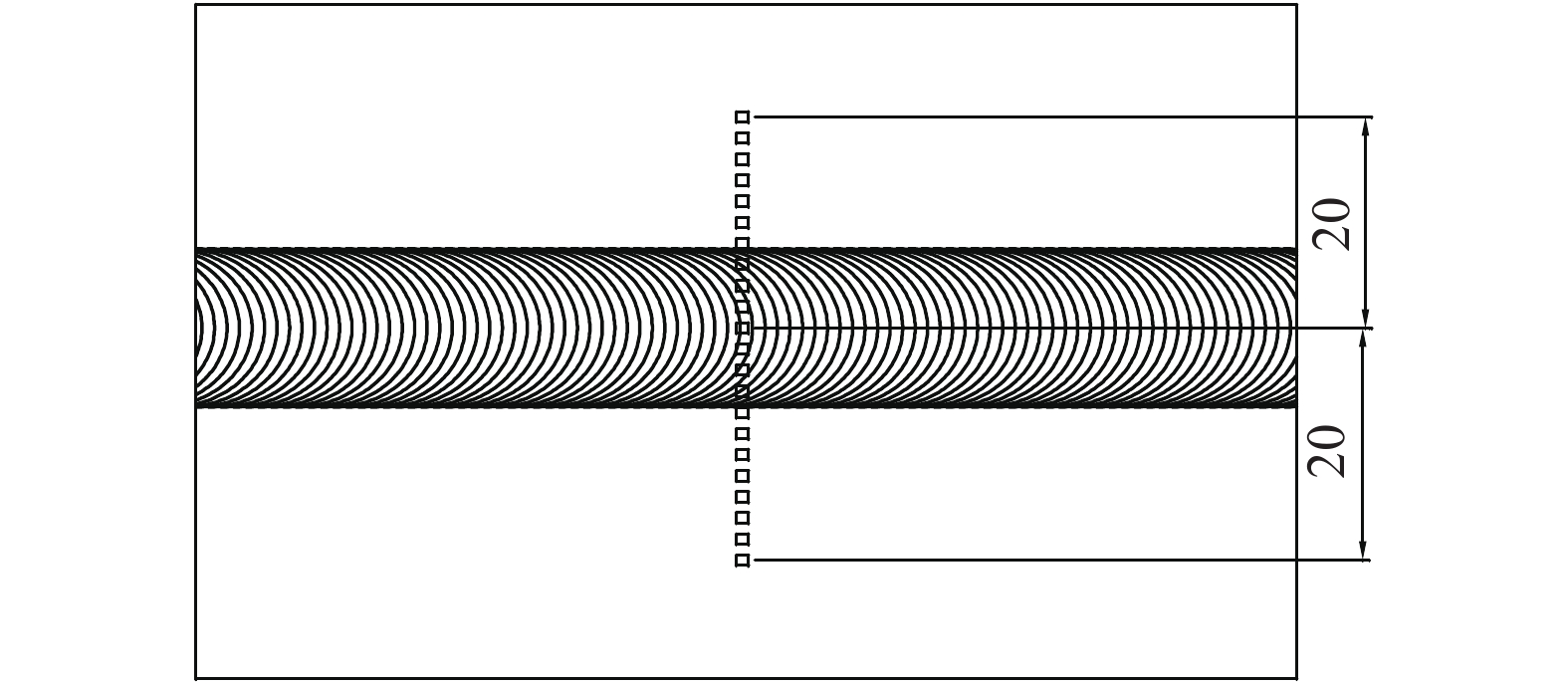

摘要: 疲劳裂纹扩展速率是材料内在组织性能的宏观外在表现,显微组织和残余应力对宏观疲劳裂纹的扩展有显著的影响. 文中研究了2A12-T4铝合金搅拌摩擦焊不同区域的疲劳裂纹扩展速率. 结果表明,在焊缝区域,由于搅拌针强烈的机械和焊接热作用,材料组织发生变化,并伴有残余应力的产生,导致不同区域裂纹的扩展速率存在明显差异. 在低应力强度因子范围(ΔK)时,热影响区和垂直于焊缝方向的疲劳裂纹扩展速率基本相同,并且都高于沿焊缝方向裂纹的扩展速率;在高应力强度因子范围(ΔK)时,垂直于焊缝方向的扩展速率逐渐高于热影响区速率,此时这两个区域的裂纹扩展速率仍然高于沿焊缝方向裂纹的扩展速率.Abstract: Fatigue crack growth rate is the macroscopic and external performance of the internal structure of the material. Microstructure and residual stress have a significant effect on the growth of macroscopic fatigue cracks.In this paper, the fatigue crack growth rate of different areas of 2A12-T4 aluminum alloy friction stir welding is studied.The results show that: in the weld area, due to the strong mechanical and welding heat action of the stirring pin, the material structure changes, accompanied by the generation of residual stress, resulting in significant differences in the growth rate of cracks in different areas.At low ΔK, the heat-affected zone and the fatigue crack growth rate perpendicular to the weld are basically the same, and both are higher than the crack growth rate along the weld.At high ΔK, the growth rate perpendicular to the weld seam direction is gradually higher than the heat-affected zone rate. At this time, the crack growth rate in these two regions is still higher than the crack growth rate along the weld seam direction.
-
Keywords:
- friction stir welding /
- 2A12 aluminum alloy /
- residual stress /
- microstructure
-
0. 序言
为了满足新一代630 ~ 650 ℃先进超超临界机组的需要. 钢铁研究总院和宝钢联合研发出一种新型回火马氏体耐热钢G115,其650 ℃下1 × 105 h持久外推强度是P92钢的1.5倍,抗高温蒸气氧化性能与可焊性和P92钢相当,可用于630 ~ 650 ℃锅炉小口径过热器和再热器管以及630 ~ 650 ℃温度段主蒸气管道和集箱等厚壁部件[1],将应用到世界首台630 ℃超超临界燃煤电站二次再热机组大唐山东郓城主蒸气管道. 目前,针对G115钢的研究局限于G115钢母材的高温性能[2-3],而对于G115钢焊接工艺的研究鲜见报道. 对传统铁素体耐热钢,如P92,P91和其它9% ~ 12% Cr高等级耐热钢,成熟应用的焊接方法为钨极氩弧焊打底,SMAW或埋弧焊填充盖面,这种焊接工艺焊接热输入高、热影响区较宽,在焊接接头易发生不完全重结晶区(IV区)早期失效[4-6]. 而减小热影响区尺寸可以降低IV区早期失效的倾向[7],与P92,P91相比,G115钢合金含量高、焊接困难,焊接接头容易出现裂纹、韧性指标不合格和金相微观缺陷等问题,减小焊接热输入有望解决G115的焊接难题. 冷金属过渡 + 脉冲焊接技术(CMT + P)综合了CMT低热输入和脉冲焊大熔深的优点,相比于SMAW,可显著降低焊接热输入[8-9],陈庆宏等人[10]将CMT + P用于P92钢的焊接,提高了焊接接头性能. 开展G115钢的焊接工艺和组织以及力学性能研究,对其工程应用具有积极意义.
1. 试验材料及方法
1.1 试验材料
板材厚度为15 mm,处理工艺为正火1070 ℃保温1.5 h空冷 + 回火780 ℃保温3 h空冷,初始组织为板条马氏体. 焊丝采用直径为1.2 mm的G115钢同质实心焊丝GER-95.
1.2 试验方法
采用CMT + P复合焊接,定义一个循环周期内的CMT出现的个数与脉冲出现的个数之比为脉冲比(CMT/P),其数值直接影响焊接热输入和焊缝的熔深;三组焊接工艺参数如表1所示;保护气为Ar + 2.5% CO2混合气体,气体流量为15 L/min;焊接坡口为60° V形坡口,钝边1 mm,初始端坡口间隙为1 mm,末端坡口间隙为1.5 mm.
表 1 焊接工艺参数Table 1. Welding parameters编号 热输入E/(kJ·cm−1) 送丝速度v1/(m·min−1) 焊接速度v2/(mm·s−1) 脉冲比 焊枪摆动幅度A/mm 摆动停留时间t/s 1 5.7 4.5 4 ~ 5 1∶10 无 无 2 5.7 4.5 4 ~ 5 1∶10 0.5 0.1 3 7.7 5 ~ 5.5 5 1∶15 1 0.2 焊接过程中用信号采集卡获取CMT + P焊接电流和电压信号. 采用表达式(1)精确计算出不同焊接工艺参数下的焊接热输入.
$$E = \frac{\eta{\displaystyle\int_{\mathop t\nolimits_1 }^{\mathop t\nolimits_2 } {\mathop U\nolimits_{\rm{t}} \mathop I\nolimits_{\rm{t}} \mathop {{\rm{dt}}}\nolimits_{} } }}{({\mathop t\nolimits_2 - \mathop t\nolimits_1 })v}$$ (1) 式中:E为热输入;Ut为电压;It为电流;v为焊接速度;η为热效率系数,取0.8.
焊前预热至200 ℃以防止冷裂纹产生,焊接过程中保持层间温度为250 ℃,焊后进行780 ℃保温3 h焊后热处理.
对三种工艺焊接接头成形质量分析,发现焊接工艺1宏观成形较差,填充过程中出现明显的焊道偏移及侧边未熔合;焊接工艺2宏观成形较好,未出现焊道偏移,但通过金相观察发现侧边未熔合缺陷;焊接工艺3焊缝正面和背面外观均匀美观,成形良好,金相观察无缺陷. 焊接热输入低是造成焊接工艺1和焊接工艺2侧边未熔合的主要原因,而熔池偏移造成了焊道偏移,焊枪适当摆动可以消除焊道偏移. 鉴于焊接工艺3成形质量良好,后续重点分析焊接工艺3接头的组织和性能.
从焊缝中心位置制备金相试样并研磨抛光,经5 g FeCl3 + 15 mL HCl + 80 mL H2O腐蚀液浸蚀35 s,观察焊接接头宏观形貌和微观组织. 使用显微硬度计对接头硬度分布进行测试,加载力为3 N. 室温拉伸试验按照GB/T228.1—2010在DDL300电子万能试验机上进行,加载速率为0.375 mm/min;高温拉伸试验在电子蠕变试验机上进行,试验温度为650 ℃,加载速率为0.125 mm/min,并采用扫描电镜观察拉伸断口形貌. 焊缝金属冲击试验参照GB/T2649—2008进行,在JBS-300B数显率自动冲击试验机上进行室温测试,焊缝金属试样的缺口轴线位于焊缝中间并垂直于焊缝表面,热影响区试样的缺口轴线过熔合线并垂直于焊缝表面.
2. 结果分析
2.1 焊接接头显微组织
G115焊缝焊接接头宏观形貌和各微区金相组织如图1所示,焊接接头成形质量良好. 金相观察位置如图1a所示,远离焊缝的母材由于没有经历焊接热循环过程,其组织仍为图1b所示的原始板条马氏体组织,原奥氏体晶粒尺寸约为50 μm,板条马氏体在原奥氏体晶粒内部和边界形核长大,如图1b中线条所示. 在焊接过程中,焊缝和母材相邻的部位存在很窄的熔合区,如图1c所示,这个区域的温度处于固液相线之间,焊缝与母材不规则的结合在一起,组织具有很大的不均匀性. G115在采用SMAW焊接时,易在熔合区产生液化裂纹,但利用CMT + P并未观察到焊接接头存在液化裂纹现象. 从图1c中明显观察到从熔合线到焊缝中心存在着具有特定生长方向的柱状晶,这是因为焊接时熔池温度较高,母材温度较低,母材到焊缝中心存在着很大的温度梯度,在焊接过程中冷却速度较快的情形下,熔化的金属由熔合线向焊缝中心生长导致的.
焊缝组织呈现出等轴晶和柱状晶两种不同的形貌. 焊根(距离焊接接头下表面2 mm以内)主要为等轴晶如图1d所示. 形成等轴晶形貌的原因有两点,一是焊根处只存在一道焊道,晶粒从母材两侧同时向焊缝中心生长,导致晶粒柱状晶特征不明显或只存在少量尺寸较小的柱状晶;二是在后续的焊接过程中,填充层对焊根进行了二次加热,使焊根处的组织发生了相变再结晶,存在的少量柱状晶组织也转变成了等轴晶组织. 图1e为填充焊道中典型的柱状晶马氏体组织. 从焊缝中心至熔合线之间区域柱状晶特征比较明显,在填充焊过程中每个焊道中心与相邻区域存在很大的温度梯度,且各个方向的温度梯度不同,液态金属以柱状晶的形态向各个温度梯度方向生长,在温度梯度大的方向晶粒生长较快,尺寸也较大,由于各个方向的温度梯度不同,焊缝中柱状晶的生长方向也不同.
HAZ区域内由于距焊缝远近不同,经历了不同的焊接热循环,组织转变过程也不相同,这个区域划分为4个区域:熔合区、粗晶区、细晶区和不完全重结晶区. 熔合区和粗晶区组织如图1c所示. 细晶区和不完全重结晶区如图1f所示. 焊接接头焊接热影响区总宽度约为1.5 mm,而前期SMAW焊接接头热影响区宽度为2.5 ~ 3 mm,CMT + P焊接方法显著降低了热影响区宽度. 焊接接头热影响区的宽度与铁素体耐热钢高温蠕变过程中的IV型断裂有关,焊接热影响区越窄,产生IV型裂纹倾向性越小[7],所以采用CMT + P获得窄的焊接HAZ区对于提升G115钢焊接接头寿命具有重要的意义.
2.2 焊接接头的维氏硬度
焊接接头硬度测试结果如图2所示. 母材的平均硬度为210 HV0.3,热影响区的平均硬度207 HV0.3,两者相差较小. 在焊接热影响区每隔0.2 mm测试一个点,根据硬度变化情况判断焊接热影响区的宽度约为1.5 mm,与宏观测量结果一致. 焊接接头的硬度最大值位于焊缝以及近缝处,细晶区的硬度略微大于粗晶区,通过硬度变化情况判断细晶区尺寸约为0.4 mm,粗晶区约为0.5 mm,未完全重结晶区约为0.5 mm.
2.3 焊接接头拉伸与冲击性能
2.3.1 焊接接头冲击性能
试验母材、焊接热影响区以及焊缝冲击性能分别为47,53,62 J. SMAW方法获得的焊缝和热影响区冲击吸收能量分别为51 和38 J,可以看出,G115钢CMT + P方法焊缝冲击吸收能量与SMAW方法焊缝冲击吸收能量相当,而CMT + P热影响区冲击吸收能量明显高于SMAW冲击吸收能量.
CMT + P工艺下,G115钢焊接接头的焊缝和焊接热影响区的平均冲击吸收能量小于母材,焊缝组织为粗大的柱状晶组织,热影响区晶粒较细但组织不均匀,所以母材韧性较好;焊缝的平均冲击吸收能量小于焊接热影响区的平均冲击吸收能量,主要是由于焊接热影响区晶粒尺寸比焊缝小,表现出较好的韧性.
2.3.2 焊接接头拉伸性能
G115钢母材的室温抗拉强度为778 MPa,高温抗拉强度为281 MPa[2-3],前期SMAW焊接头室温抗拉强度为723 MPa,高温抗拉强度为240 MPa. CMT + P工艺焊接接头室温抗拉强度为739 MPa,高温抗拉强度为277 MPa,高于SMAW,可见降低焊接热输入提升了焊接接头的拉伸性能.
室温和高温焊接接头拉伸试样的断裂位置均位于焊接热影响区、并呈现明显的缩颈特征,是由于焊接热影响区组织晶粒大小不等,组织不均匀导致了其力学性能较差,属于焊接接头的薄弱区域. 图3为高温拉伸和室温拉伸试样的断口形貌,可见两者断口均为纤维状,存在着大量的韧窝,为典型的韧性断裂;相比于室温拉伸断口,高温拉伸断口颈缩更加显著,高温拉伸断口的韧窝和尺寸大于室温拉伸断口的韧窝尺寸,主要是因为随着温度的升高,材料的塑性变形能力增强,在高温拉伸过程中,材料的塑性变形大,形成的韧窝尺寸较大,深度较深. 高温拉伸断口在高温环境中被氧化,只能在表面观察到氧化膜,而在室温拉伸断口的韧窝内观察到了较多的第二相,如图3c中箭头所示. 主要是由于韧窝的形成与空洞有关,而空洞一般在析出相处形成,因为在析出相处很容易形成应力集中,容易产生空洞,空洞在滑移的作用下进一步长大并和其它空洞连接在一起就形成了韧窝状断口.
3. 结论
(1) CMT + P焊接工艺可实现低热输入下G115钢厚板的连接,焊接热影响区尺寸约为1.5 mm,相比于SMAW,热影响区尺寸显著减小.
(2) G115母材和焊接热影响区的晶粒均为等轴晶特征,组织形貌为板条马氏体. 焊根处的焊缝晶粒为等轴晶,焊缝的其它区域为柱状晶、沿熔合线向焊缝中心为柱状的板条马氏体.
(3) CMT + P焊接接头拉伸性能高于SMAW,热影响区冲击韧性明显优于SMAW. 焊接接头在室温拉伸和高温拉伸后均发生韧性断裂,韧窝处存在析出相.
-
表 1 2A12-T4合金的化学成分(质量分数,%)
Table 1 2A12-T4 alloy chemical composition
Si Fe Cu Mg Zn Ti Mn 其它元素 Al 0.5 0.5 3.8 ~ 4.9 1.2 ~ 1.8 0.3 0.15 0.3 ~ 0.9 Ni:0.1, (Fe + Ni):0.5 余量 -
