Dynamic distribution characteristic of temperature field and weld morphology control in pulsed microplasma arc welding ultra-thin sheets
-
摘要: 在模拟计算100 μm超薄不锈钢板脉冲微束等离子弧焊过程的基础上，研究了实际热源动态脉冲加载下的熔池温度场动态过程及脉冲参数对该动态过程的影响机制；研究了脉冲参数对焊缝成形的影响，对模拟计算的结果进行验证，并探讨了脉冲参数和焊接速度的匹配与焊缝成形特征的关系. 结果表明，超薄板脉冲微束等离子弧焊接的温度场变化具有周期性的波动特征和惯性特征，脉冲频率越高或基值电流/峰值电流之比较小，温度场变化的波动幅度也越大，其相对于脉冲电流变化的惯性也越大；脉冲电流下的焊缝成形有连续和不连续两种形式，这与焊接速度、峰值电流作用时的焊缝长度、脉冲频率三者之间的匹配有关；模拟计算的熔池最高温度超过熔点的持续时间与脉冲周期的比值结果较好地解释了试验得到的焊缝成形的连续程度.
-
关键词:
- 动态分布特征 /
- 温度场 /
- 脉冲微束等离子弧焊接 /
- 成形控制
Abstract: Based on the numerical calculation of pulsed microplasma arc welding (P-MPAW) 100 μm ultrathin sheets, dynamic distribution characteristic of weld pool temperature field under dynamically loading the actual heat source and influence of pulse parameters on it were studied. Effect of pulse parameters on weld morphology was investigated and the numerically calculated results were verified. In addition, the relations between the matching of pulse parameters and welding speed with the weld morphology were discussed. The results were as following. Firstly, the dynamic variations of temperature distribution are characterized with cyclical fluctuation and inertia. The higher the pulse frequency or the smaller the ratio of peak current to base current, the stronger the fluctuating amplitude and the more intense the inertia of temperature variation corresponding to the changes of pulsed current are. Secondly, there are two forms of weld morphologies with pulsed current, continuous weld and non-continuous weld morphologies. These two different weld morphologies are attributed to the matching of welding speed, seam length during peak current period and pulse parameters. Finally, the continuity of experimentally obtained weld morphology was well explained by the numerically calculated results about the ratio of pulse period to lasting time when the maximum weld pool temperature is higher than the material melting point. -
0. 序言
薄板连接越来越多地应用于航空航天、电子装备等精密制造领域，但对于100 μm及以下厚度的超薄板，因其太薄且对热输入非常敏感，在焊接过程中容易出现变形和烧穿两个缺陷[1].
钨极氩弧焊的电弧是开放电弧，在采用小电流焊接超薄板时，电弧很难稳定，尤其不适合100 μm及以下厚度的超薄板的焊接[2]. 高能束的电子束焊由于其快速电子束流的较大穿透力，很难实现超薄板的柔性焊接[3]；而激光焊虽然在小功率下以较小的光斑大小实现了板厚在100 ~ 200 μm之间的超薄板搭接焊[4]，但由于受到一定的穿透力限制，对100 μm及以下厚度的超薄板对接焊具有一定的局限性. 微束等离子弧焊以其极细的电弧形貌、极小的热输入范围以及熔入型的焊接特征，在对100 μm及以下厚度的超薄板对接焊时，具有很大优势. 脉冲微束等离子弧焊以其脉冲电流的4个参数(峰值电流、基值电流、占空比、频率)的不同匹配，可细致调节超薄板焊接时的热输入，以避免超薄板焊接时的烧穿和变形缺陷的出现[5-6].
在脉冲微束等离子弧焊电弧的作用下，超薄板焊接熔池的物理过程具有动态变化特征，现有关于焊接熔池的物理过程多以直流热源的稳态过程研究为主[7-13]. 文中以脉冲微束等离子弧焊(pulsed microplasma arc welding，P-MPAW)电弧的动态热源为关键，研究100 μm超薄不锈钢板焊接的温度场分布的动态过程及脉冲参数对该动态过程的影响，通过合理匹配脉冲电流的4个参数精细调节熔化和凝固过程，有效抑制超薄板焊接过程中烧穿和变形缺陷的出现，此研究对拓展超薄板在精密制造领域的应用具有重要意义.
1. 超薄板脉冲微束等离子弧焊动态温度场模型
超薄板脉冲微束等离子弧焊动态温度场模型包括几何模型和数学模型. 在模型建立过程中，采用脉冲微束等离子弧焊电弧的实际热源模型，并假设：①焊接过程中的熔池和电弧均关于焊缝中心线左右对称；②工件的初始温度为室温(20 ℃)；③以恒定的速度进行焊接；④将辐射换热的影响耦合到对流换热中，不做单独考虑[9].
1.1 几何模型
文中计算的超薄板脉冲微束等离子弧焊动态温度场的母材为0Cr18Ni9不锈钢，尺寸为100 mm × 60 mm × 0.1 mm. 图1为超薄板脉冲微束等离子弧焊的模型示意图. 对该模型进行网格划分可采用壳单元划分和实体单元划分. 文中采用的是实体单元的网格划分， 其网格采用六面体的对称非均匀网格，以解决计算精度与计算效率之间的矛盾. 在熔池及其附近热影响区等温度梯度较大的区域采用细网格，而在温度梯度较小的区域采用较为稀疏的网格，如图1b所示. 这样，既保证了计算精度，又减少了计算的迭代次数，可以缩短计算时间[9].
![]()

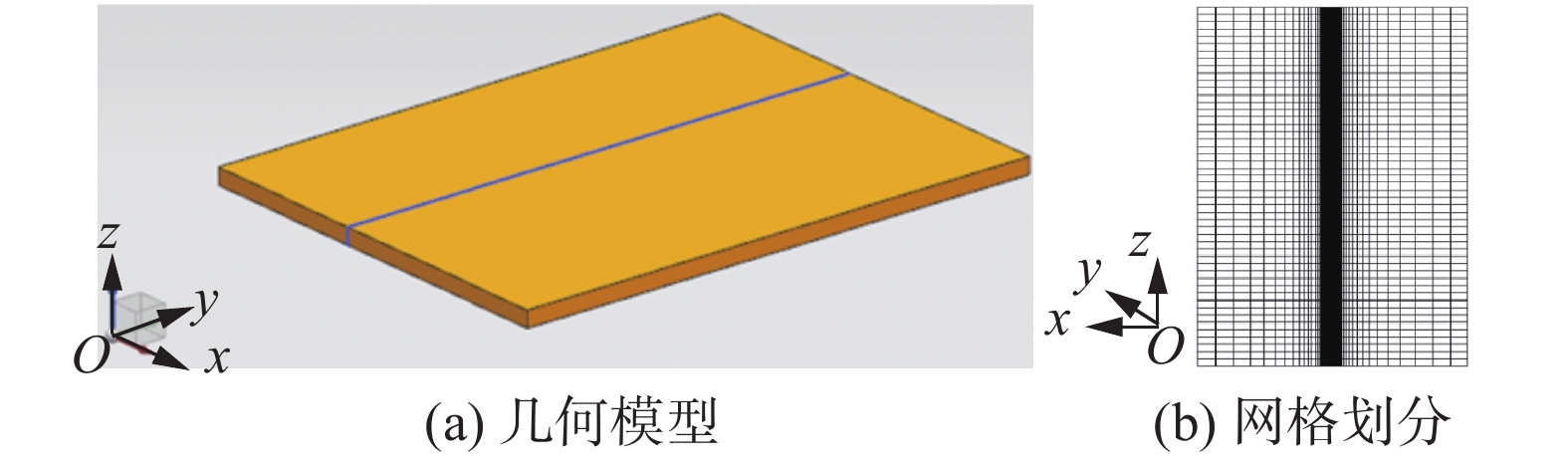

图 1 超薄板微束等离子弧模型示意图Figure 1. Model scheme for microplasma arc welding ultrathin sheet. (a) geometry model; (b) grid scheme1.2 数学模型
1.2.1 控制方程及初始条件和边界条件
超薄板脉冲微束等离子弧焊的数学模型是基于非线性瞬态三维热传导问题的控制方程，如式(1)所示.
$$\rho{_{0}} \frac{{\partial (CT)}}{{\partial t}} = \frac{\partial }{{\partial \chi }}\left( {\lambda \frac{{\partial T}}{{\partial \chi }}} \right) + \frac{\partial }{{\partial y}}\left( {\lambda \frac{{\partial T}}{{\partial y}}} \right) + \frac{\partial }{{\partial {\textit{z}}}}\left( {\lambda \frac{{\partial T}}{{\partial {\textit{z}}}}} \right) + q$$ (1) 式中：ρ0为密度；C为比热容；T为温度；t为时间；λ为热传导系数；x，y，z为笛卡尔坐标；q为微束等离子弧焊电弧向工件实际热输入的热流密度.
超薄板脉冲微束等离子弧焊数值模拟时，将初始温度设为室温；工件的边界条件主要是工件与周围环境的对流换热边界条件.
$${\left. { - \lambda \frac{{\partial T}}{{\partial n}}} \right|_{{{{s}}}}} = \alpha (T_{\rm{f}} - T_{\rm{s}})$$ (2) 式中：α为对流换热系数，W/(m2·℃)；n为熔池表面的法线方向距离；Ts为工件表面温度；Tf为介质温度；s为工件表面.
1.2.2 脉冲微束等离子弧焊电弧的实际热源及动态加载

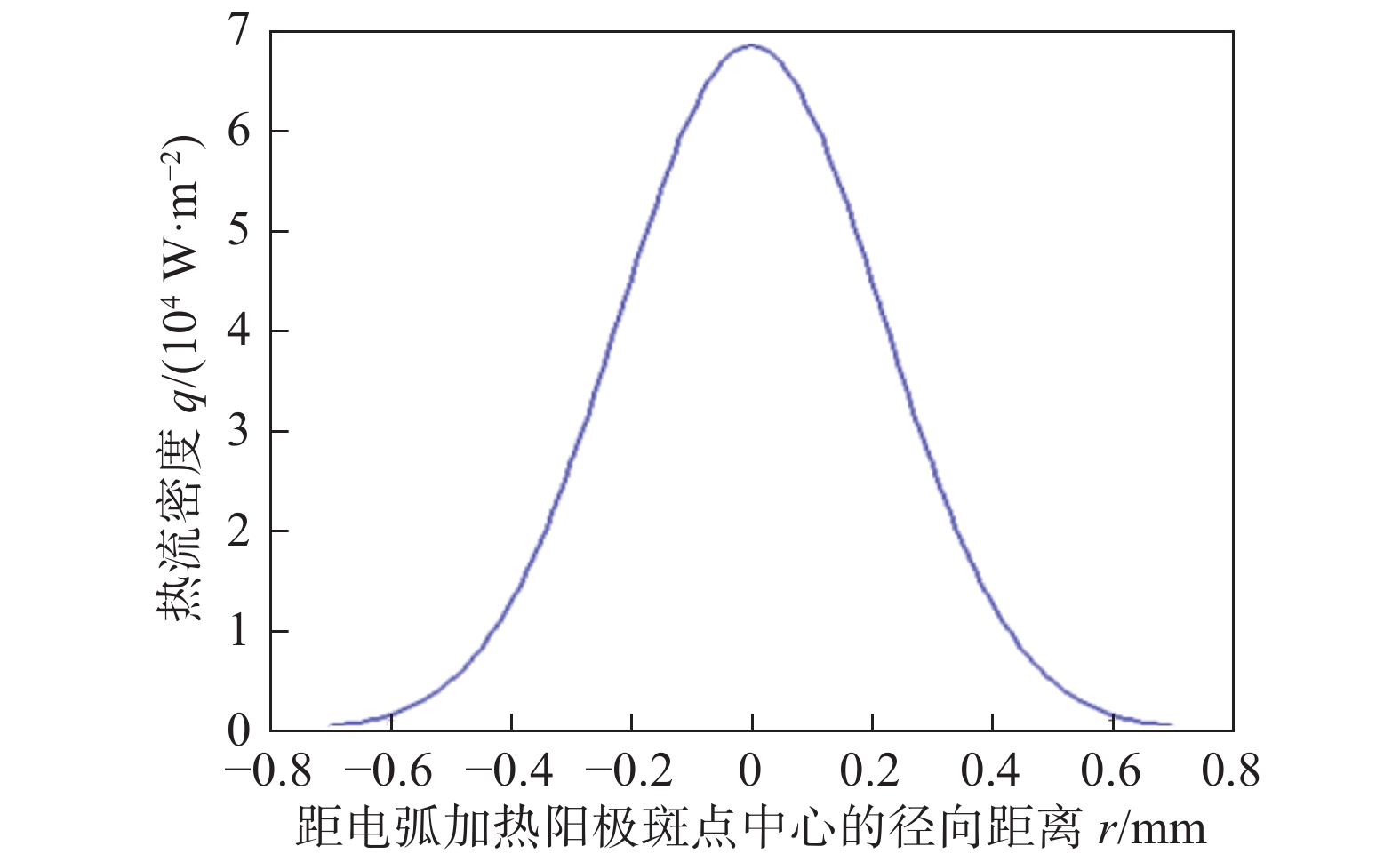

采用间接光谱检测的微束等离子弧焊电弧温度场计算所得到的高斯热源的修正公式[9]，以热流密度表示，如图2所示.
$$q(r) = \frac{{3{P_{{\rm{arc}}}}}}{{{\text{π}} {r_{j}}^2}}\exp \left({\frac{{ - 5.145{r^2}}}{{{r_{j}}^2}}} \right)$$ (3) 式中： q(r)为脉冲微束等离子弧焊电弧向工件实际热输入的热流密度；Parc为微束等离子弧焊的电弧功率；r为熔池表面上任意一点到电弧加热的阳极斑点中心的径向距离；rj为有效热源半径.
在考虑一定热输入效率η的情况下，微束等离子弧焊的电弧功率Parc为
$$P_{{\rm{arc}}} = \eta I_{{\rm{arc}}}U_{{\rm{arc}}}$$ (4) 式中：Iarc为电弧电流；Uarc为电弧电压.
超薄板脉冲微束等离子弧焊动态温度场模型计算的关键是在计算前引入脉冲电流的瞬时动态加载，即
$$I_{{\rm{arc}}} = \left\{ {\begin{array}{*{20}{l}} {I_{{\rm{b}}},t_{\rm{p}} + kT{_{0 }}\leqslant t \leqslant (k + 1)T{_{0 }}} \\ {I_{{\rm{p}}},kT{_{0 }} \leqslant t \leqslant t_{\rm{p}} + kT{_{0 }}} \end{array}} \right.,(k = 0,1,2,3, \cdots )$$ (5) 式中：Ib为基值电流；Ip为峰值电流；tp为峰值电流作用时间；T0为脉冲周期；t为时间；k为整数序号.
超薄板脉冲微束等离子弧焊的动态温度场模拟计算时，有效热源半径rj可通过电弧末端温度分布范围来确定，同时受基值电流、峰值电流、占空比、脉冲频率4个参数的影响，而电弧末端温度分布范围则是基于光谱检测的电弧温度场计算得到[14].
2. 结果与讨论
2.1 超薄板P−MPAW温度场动态分布特征和参数影响机制
2.1.1 温度场动态分布特征

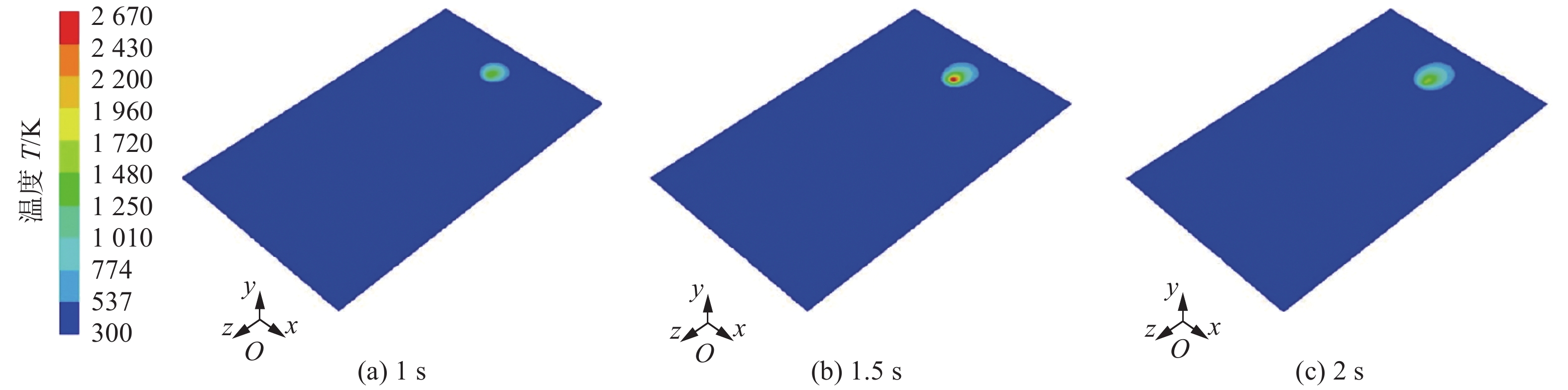

文中采用移动热源的行进速度为4.1 mm/s、基值电流Ib为1 A、峰值电流Ip为3 A、占空比Δ为50%、脉冲频率f为1 Hz的脉冲参数，首先计算了脉冲微束等离子弧作用下的超薄板动态加热过程，得到的100 µm超薄不锈钢板焊接的温度场变化. 图3为超薄板P−MPAW在不同时刻的温度分布云图. 微束等离子弧作用时间为1，1.5，2 s时刻的温度场，依次对应了一个稳定温度场变化周期的脉冲起始时刻、峰值电流和基值电流交替时刻、脉冲结束时刻的温度场. 熔池的最高温度点始终处于热源轴中心的下方，然后熔池温度以一定的梯度向四周递减；同时，处于熔池中心前方的等温线相对较密.
![]()
图 3 超薄板P-MPAW不同时刻的温度分布云图Figure 3. Temperature cloud map at different moments during P- MPAW ultrathin sheets. (a) 1 s; (b) 1.5 s; (c) 2 s图4为微束等离子弧轴中心下的焊接熔池位置的温度(即最高温度)和脉冲电流随时间的变化曲线. 熔池最高温度变化具有两个特征：周期性变化的波动特征和与脉冲电流变化不同步的惯性特征. 仔细观察图4可知，在经历了第一个周期后，超薄板焊接熔池最高温度的变化曲线呈锯齿状且周期性变化，这说明随着脉冲电流的周期性加载，熔池最高温度的变化具有周期性波动的特征，但是其随脉冲电流变化是不同步的. 这是因为熔池最高温度的动态变化相对于脉冲电流的变化具有惯性，这种惯性主要表现在：对应于脉冲电流的上升沿和下降沿，熔池最高温度的变化速度跟不上脉冲电流的变化速度.
![]()
图 4 超薄板P-MPAW熔池最高温度和脉冲电流波形Figure 4. Maximum temperature of molten pool and pulsed current during P-MPAW ultrathin sheets. (a) maximum temperature of weld pool; (b) pulsed current curve2.1.2 脉冲参数对熔池最高温度动态变化的影响机制
图5为不同脉冲参数下熔池最高温度的动态变化. 在不同的脉冲参数下超薄板焊接的温度场发生了变化，其熔池最高温度的动态过程变化也随之改变. 从图5a和图5b可知，占空比从50%提高至70%，由于峰值电流的作用时间增加，使得对应于峰值电流的熔池最高温度在较高的温度段 (>2 500 K)的持续时间较长，同时，由于基值电流作用时间减小，使得超薄板冷却时间缩短，造成超薄板对应于基值电流的熔池最高温度明显上升. 从图5a和图5c可知，基值电流/峰值电流从1 A/3 A变化至1.5 A/2.5 A，由于基值电流的增加，导致基值电流作用下的熔池最高温度有了明显上升，约为1 980 K，但峰值电流的下降，对应于峰值电流的熔池最高温度并没有下降反而略有上升. 这是因为基值电流增大引起熔池最高温度上升会持续影响后续峰值电流作用的时间段，使得该时间段熔池最高温度继续上升，其上升幅度甚至超过了因峰值电流下降而引起的熔池最高温度的下降幅度. 从图5a和图5d可知，当频率从1 Hz增加到10 Hz，超薄板焊接对应于基值电流的熔池最高温度上升至约2 040 K，对应于峰值电流的熔池最高温度下降了约400 K，这是因为随着频率的上升，由于惯性的存在，使得这时的熔池最高温度来不及上升到图5a中峰值电流的熔池最高温度的最大值(2 750 K)，也来不及下降到图5a中基值电流的熔池最高温度的最小值(1 600 K).
![]()

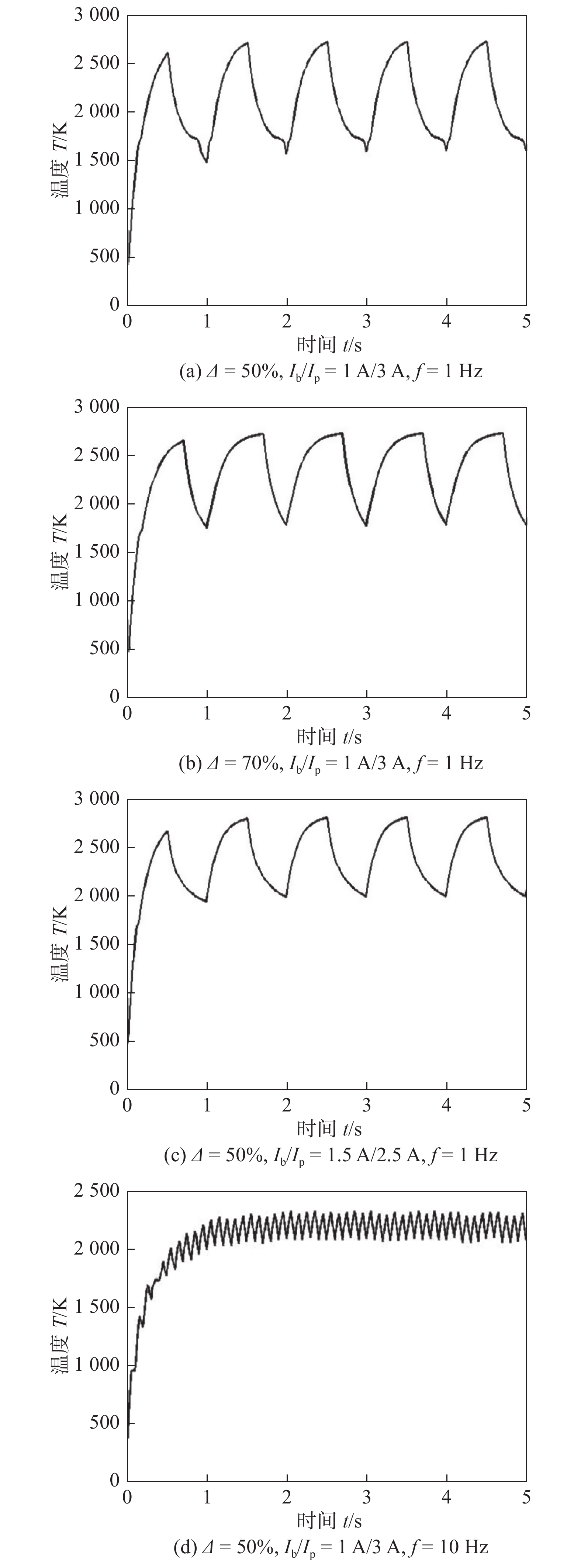

图 5 不同脉冲参数下超薄板焊接熔池最高温度随时间的变化Figure 5. Time dependent variation in maximum temperature of molten pool with different pulse parameters. (a) Δ=50%, Ib/Ip=1 A/3 A, f=1 Hz; (b) Δ=70%, Ib/Ip=1 A/3 A, f=1 Hz; (c) Δ=50%, Ib/Ip=1.5 A/2.5 A, f=1 Hz; (d) Δ=50%, Ib/Ip=1 A/3 A, f=10 Hz为了进一步讨论脉冲参数对熔池最高温度相对于脉冲电流变化的惯性问题的影响，文中进一步在图5曲线上选取对应于温度为2 200 K的温度点，计算了该温度点处的温度上升速度Vr和下降速度Vf，并进一步计算了熔池最高温度超过母材熔点(约为1 750 K)的持续时间占一个周期的比值ρ，如图6所示，熔池最高温度的上升速度随脉冲频率的提高而加快，当脉冲频率由1 Hz提高至10 Hz时，由于脉冲电流在基值电流与峰值电流之间的切换频率增加，造成熔池最高温度的上升速度由大约1 800 K/s上升至大约4 500 K/s，而基值电流/峰值电流之比和占空比的增加却使得熔池最高温度的上升速度有小幅降低，但造成这两个上升速度降低的原因却不同. 当基值电流/峰值电流之比从1 A/3 A增加到1.5 A/2.5 A时，基值电流和峰值电流之间的差异减小，使得对应于基值电流和峰值电流的熔池最高温度的差异也减小，造成熔池最高温度的上升速度减小；当占空比从50%增加至70%，因峰值电流作用时间增加和基值电流作用时间减小所造成的超薄板冷却时间缩短，导致对应于基值电流的熔池最高温度明显上升，由此造成对应于基值电流和峰值电流的熔池最高温度的差异减小，使熔池最高温度的上升速度减小.
![]()
图 6 熔池最高温度的变化特征Figure 6. Variation characteristic in the maximum temperature of the weld pool. (a) rising rate in the maximum temperature of the weld pool; (b) decline rate in the maximum temperature of the weld pool; (c) ratio of time span with the highest temperature above melting point in a pulse cycle由图6b可知，当频率从1 Hz增加至10 Hz，熔池最高温度的下降速度因基值电流与峰值电流之间的切换频率增加而增加(由大约3 400 K/s增加至大约5 500 K/s)；当占空比从50%提高至70%时，熔池最高温度的下降速度从3 400 K/s上升至3 730 K/s，这是由于基值电流作用时间减小所造成的超薄板冷却时间缩短而使对应于基值电流的熔池最高温度明显上升；当基值电流/峰值电流的比值由1 A/3 A改变为1.5 A/2.5 A，熔池最高温度的下降速度由大约3400 K/s下降至大约900 K/s，这同样是由于基值电流和峰值电流的差异减小造成的.
进一步观察图6c可知，当基值电流/峰值电流的比值从1 A/3 A变化到1.5 A/2.5 A，熔池最高温度超过母材熔点的持续时间与脉冲周期的比值ρ (简称最高温度超过熔点的周期比值)从0.8上升至1，这说明超薄板在焊接过程中沿焊接方向的熔化情况从80%的熔化程度到连续熔化程度(即100%熔化). 虽然基值电流1.5 A在直流情况下母材不熔化，但脉冲电流下高于平均电流(2 A)的峰值电流2.5 A作用，使得该峰值电流作用时的母材熔化程度大于平均电流(2 A) 作用时的母材熔化程度，由于该峰值电流对熔池加热的惯性存在，使得脉冲电流下基值电流1.5 A时的熔池熔化程度要大于同值直流下1.5 A电流时熔池熔化程度. 当频率从1 Hz提高到10 Hz时，ρ也从0.8上升至1，这是因为在相同的焊接行程范围内，峰值电流的作用次数随着频率的增加而增加，使得在同样焊接行程范围内的热输入增加，造成熔池最高温度超过熔点的机率增大；而占空比由50%增加到70%时，ρ由0.8增加至0.9，这是因为基值电流作用时间减小所造成的超薄板冷却时间缩短而使对应于基值电流的熔池最高温度在较大范围内超过熔点.
2.2 超薄板脉冲微束等离子弧焊的焊缝成形控制
2.2.1 脉冲参数对焊缝成形的影响
在相同工艺参数条件下，进一步对同厚度同材料的超薄板进行了脉冲微束等离子弧焊的工艺试验，得到的单面焊双面成形的焊缝如图7所示.
![]()

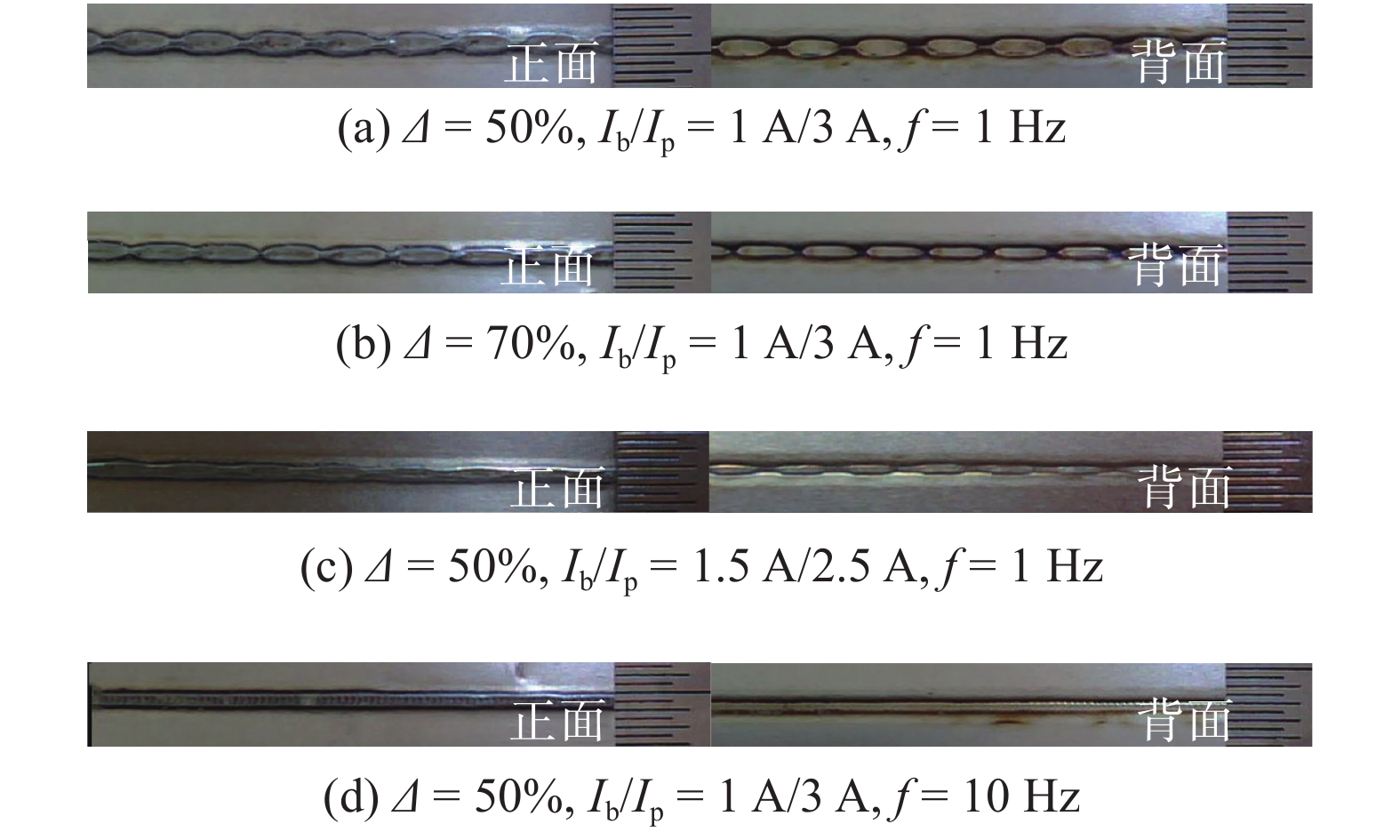

图 7 不同脉冲参数下的焊缝形貌Figure 7. Weld morphology with different pulse parame-ters. (a) Δ=50%, Ib/Ip=1 A/3 A, f=1 Hz; (b) Δ=70%, Ib/Ip=1 A/3 A, f=1 Hz; (c) Δ=50%, Ib/Ip=1.5 A/2.5 A, f=1 Hz; (d) Δ=50%, Ib/Ip=1 A/3 A, f=10 Hz从图7可知，在基值电流/峰值电流的比值为1 A/3 A、频率为1 Hz下的50%和70%占空比的焊缝成形均为母材熔化和母材不熔化的周期性交替的焊缝成形，其母材熔化部分的长度占一个脉冲周期的焊接行程的比值分别为0.8和0.9，这与图6c中这两组脉冲参数下得到的ρ一致；而基值电流/峰值电流的比值从1 A/3 A变化至1.5 A/2.5 A以及脉冲频率从1 Hz变化到 10 Hz时，焊缝成形分别如图7c和图7d所示，均为连续熔化的焊缝成形，这同样与图6c中这两组脉冲参数下得到的ρ一致.
图7a和图7b中的焊缝是不连续的，图7c和图7d中的焊缝是连续的，而图7c中焊缝宽度是宽窄交替的，图7d的焊缝宽度是一致的.要获得“焊缝宽度一致”的良好的焊缝成形，焊接速度与脉冲参数需合理匹配，否则会造成图7c中焊缝成形宽度不一致的现象，也会出现图7a和图7b的焊接熔池不连续的焊缝成形.
2.2.2 焊接速度与脉冲频率的匹配问题
对于脉冲微束等离子弧焊的焊缝成形，由于受到基值电流和峰值电流的交替作用，热输入也随之交替变化，因此，不同的脉冲参数会造成不同的焊缝成形. 而在脉冲参数不变的前提时，随着焊接速度的增加，焊缝的连续性及焊缝宽度的一致性会越来越差. 换句话说，当焊接速度一定时，单纯增加脉冲频率会使单位时间的焊接行程中所经历的脉冲个数增加，造成相邻峰值电流作用位置的熔池重叠. 当分别满足式(6) ~ 式(8)时，焊缝会呈现不连续、连续但宽度不同、连续且宽度相等3种情况.
$$\frac{{V{\rm{{_w}}}}}{h} > f$$ (6) $$\frac{{V{\rm{{_w}}}}}{h} = f$$ (7) $$\frac{{V{\rm{{_w}}}}}{h} < f$$ (8) 式中：Vw为焊接速度；f为脉冲频率；h为峰值电流作用时的焊缝长度.
式(6)~式(8)所示的焊接速度和脉冲频率的不同匹配，可以解释图7a、图7b以及图7d的焊缝成形.对于图7a和图7b，在较小的基值电流(1 A)不能使母材熔化的情况下，当测得的峰值电流作用时的焊缝长度h(分别为3.3 mm和3.6 mm)与焊接速度Vw之间的比值(分别为1.24和1.13)大于脉冲频率f (1 Hz)时，满足式(6)，因此，得到了不连续的焊缝成形；对于图7d，测得的峰值电流作用时的焊缝长度h与焊接速度Vw之间的比值是1.24，但由于该比值小于焊接时的脉冲频率f (10 Hz)，满足式(8)，得到了连续焊缝. 但对于图7c的焊缝成形，由于基值电流增加到了1.5 A，该基值电流作用下的母材熔化，因此不能用式(6)~式(8)来解释，这也说明基值电流和峰值电流作用下的母材熔化程度不同是造成图7c所示的焊缝成形宽度不一致的主要原因.
3. 结论
(1) 超薄板脉冲微束等离子弧焊的温度场变化不仅具有周期性变化的波动性，还具有温度场的动态变化跟不上脉冲电流变化的惯性，这种惯性随着脉冲频率的增大而愈加明显.
(2) 占空比的增加会引起熔池最高温度在较高温度段的持续时间增长，造成熔池最高温度上升速度的减小和下降速度的增大；当基值电流/峰值电流之间比值增大时，熔池最高温度会明显增加，且使熔池最高温度的上升速度增大和下降速度减小；随着脉冲频率的提高，对应于基值和峰值电流的熔池最高温度会分别上升和下降，而熔池最高温度的上升速度和下降速度均会减小.
(3) 在脉冲频率较低、基值电流/峰值电流之间比值较小时，熔池最高温度超过母材熔点的持续时间占一个脉冲周期的比值不为1，焊缝成形为不连续焊缝；当频率相对较高或基值电流/峰值电流之比较大时，ρ为1，焊缝成形为连续焊缝，这较好地解释了试验得到的焊缝成形的连续程度. 因此焊缝连续性及宽度的一致性与焊接速度、峰值电流作用时的焊缝长度、脉冲频率三者有关.
-
![]()
图 1 超薄板微束等离子弧模型示意图
Figure 1. Model scheme for microplasma arc welding ultrathin sheet. (a) geometry model; (b) grid scheme
![]()
图 3 超薄板P-MPAW不同时刻的温度分布云图
Figure 3. Temperature cloud map at different moments during P- MPAW ultrathin sheets. (a) 1 s; (b) 1.5 s; (c) 2 s
![]()
图 4 超薄板P-MPAW熔池最高温度和脉冲电流波形
Figure 4. Maximum temperature of molten pool and pulsed current during P-MPAW ultrathin sheets. (a) maximum temperature of weld pool; (b) pulsed current curve
![]()
图 5 不同脉冲参数下超薄板焊接熔池最高温度随时间的变化
Figure 5. Time dependent variation in maximum temperature of molten pool with different pulse parameters. (a) Δ=50%, Ib/Ip=1 A/3 A, f=1 Hz; (b) Δ=70%, Ib/Ip=1 A/3 A, f=1 Hz; (c) Δ=50%, Ib/Ip=1.5 A/2.5 A, f=1 Hz; (d) Δ=50%, Ib/Ip=1 A/3 A, f=10 Hz
![]()
图 6 熔池最高温度的变化特征
Figure 6. Variation characteristic in the maximum temperature of the weld pool. (a) rising rate in the maximum temperature of the weld pool; (b) decline rate in the maximum temperature of the weld pool; (c) ratio of time span with the highest temperature above melting point in a pulse cycle
-
[1] 吴刚, 关山月, 汪小凯, 等. 薄板点焊超声检测信号特征分析与缺陷识别[J]. 焊接学报, 2019, 40(9): 112 − 118. Wu Gang, Guan Shanyue, Wang Xiaokai, et al. Characteristic analysis on ultrasonic detection signals and defect identification during spot welding thin sheets[J]. Transactions of the China Welding Institution, 2019, 40(9): 112 − 118.
[2] 黄九龄, 孔谅, 王敏, 等. 纯钛TA2双钨极氩弧焊焊接工艺[J]. 焊接学报, 2019, 40(9): 14 − 18. Huang Jiuling, Kong Liang, Wang Ming, et al. Welding processes of duel-tungsten electrode argon arc welding pure titanium TA2[J]. Transactions of the China Welding Institution, 2019, 40(9): 14 − 18.
[3] 马梁, 刘方军, 张伟, 等. TC4钛合金薄板多束流电子束焊接变形控制研究[J]. 航空科学技术, 2015, 26(11): 114 − 118. doi: 10.3969/j.issn.1007-5453.2015.11.018 Ma Liang, Liu Fangjun, Zhang Wei, et al. Study on deformation during multi electron beams welding thin titanium alloy TC4[J]. Aviation Science and Technology, 2015, 26(11): 114 − 118. doi: 10.3969/j.issn.1007-5453.2015.11.018
[4] Chang Junjie, Li Yuanyuan, Tang Yonghui, et al. Quality evaluation of laser welds based on air-coupled ultrasound[J]. China Welding, 2020, 29(4): 41 − 47.
[5] Baruah M, Prasad S B, Tudu N, et al. Experimental investigation of Inconel welded joints formed by pulsed micro plasma welding[J]. Materials Today-Proceedings, 2020, 33(8): 5751 − 5756.
[6] Baruah M, Bag S. Influence of heat input in micro welding of titanium alloy by micro plasma arc[J]. Journal of Materials Processing Technology, 2016, 231(5): 100 − 112.
[7] Gao Zhiguo. Metallurgical modeling of microcrack repairment during welding nonferrous materials: non-equilibrium solidification behavior of weld pool (I)[J]. China Welding, 2017, 26(2): 32 − 42.
[8] 房玉超, 杨子酉, 丁睿, 等. 电子束扫描横焊薄铌板的熔池动力学行为[J]. 焊接学报, 2020, 41(2): 68 − 74. doi: 10.12073/j.hjxb.20191122002 Fang Yuchao, Yang Ziyou, Ding Rui, et al. Dynamic behavior of weld pool during cross welding thin palladium plates with electron beam scanning[J]. Transactions of the China Welding Institution, 2020, 41(2): 68 − 74. doi: 10.12073/j.hjxb.20191122002
[9] 吉永丰. 微束等离子弧超薄板焊接熔池动态过程的研究[D]. 上海: 上海工程技术大学, 2015. Ji Yongfeng. Study on dynamic process of molten pool during microplasma arc welding ultrathin sheets[D]. Shanghai: Shanghai University of Engineering Science, 2015.
[10] Yang Ziyou, Fang Yuchao, He Jingshan. Numerical simulation of molten pool behavior in electron beam girth welding of 2 mm niobium plate[J]. Rare Metal Materials and Engineering, 2021, 50(3): 881 − 886.
[11] Faraji A H, Maletta C, Barbieri G, et al. Numerical modeling of fluid flow, heat, and mass transfer for similar and dissimilar laser welding of Ti-6Al-4V and Inconel 718[J]. International Journal of Advanced Manufacturing Technology, 2021, 114(3−4): 899 − 914. doi: 10.1007/s00170-021-06868-z
[12] Cheng B, Loeber L, Willeck H, et al. Computational investigation of melt pool process dynamics and pore formation in laser powder bed fusion[J]. Journal of Materials Engineering and Performance, 2019, 28(11): 6565 − 6578. doi: 10.1007/s11665-019-04435-y
[13] Unni A K, Muthukumaran V. Numerical simulation of the influence of oxygen content on the weld pool depth during activated TIG welding[J]. International Journal of Advanced Manufacturing Technology, 2020, 112(1−2): 467 − 489.
[14] 林杨胜蓝. 脉冲微束等离子弧三维空间点的能量密度分布的研究[D]. 上海: 上海工程技术大学, 2015. Lin Yangshenglan. Study on energy density distribution of 3D space points in arc with pulsed microplasma arc welding[D]. Shanghai: Shanghai University of Engineering Science, 2015.
-
