Effect of TiN on microstructure and wear resistance of Fe-Cr-C hardfacing alloy
-

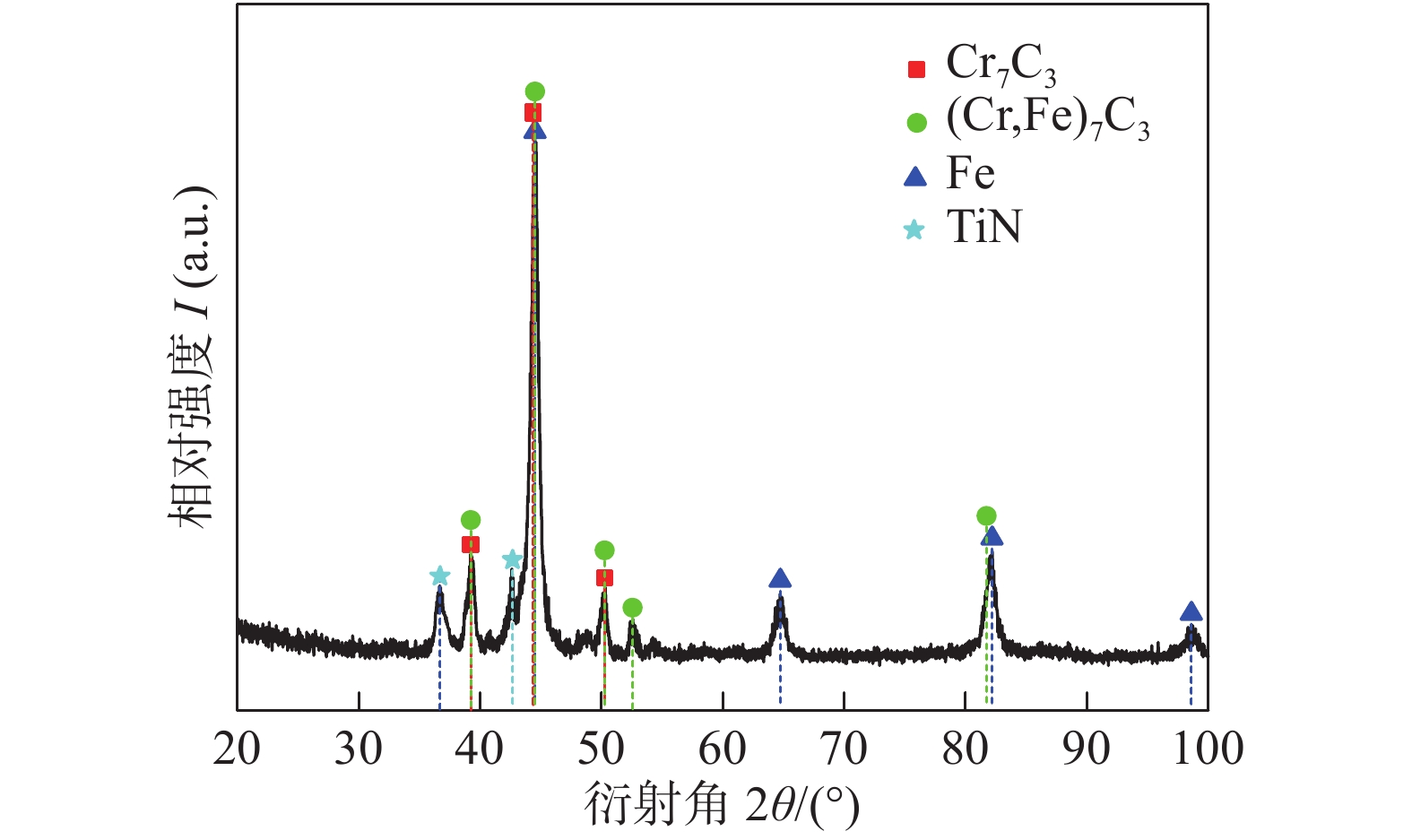

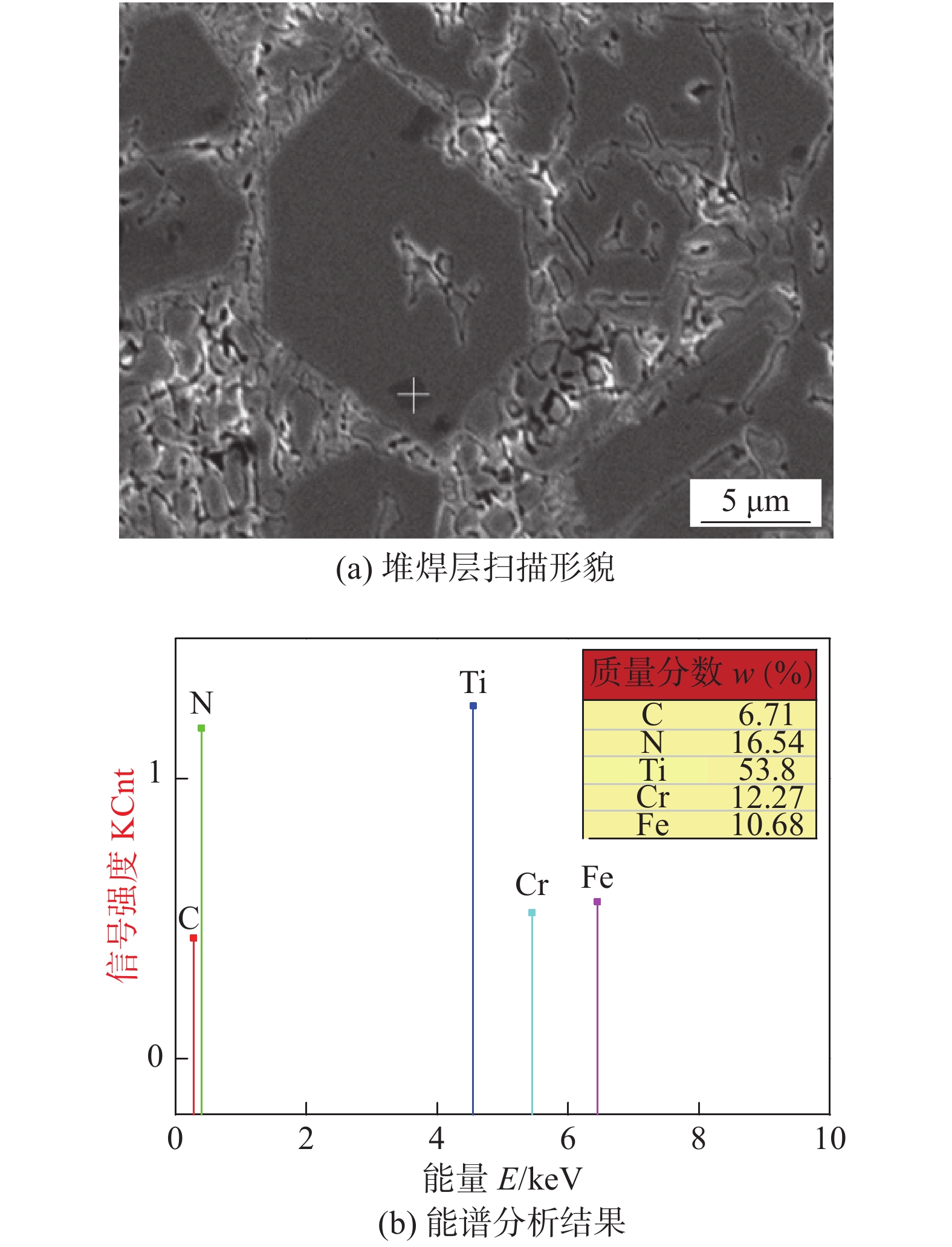

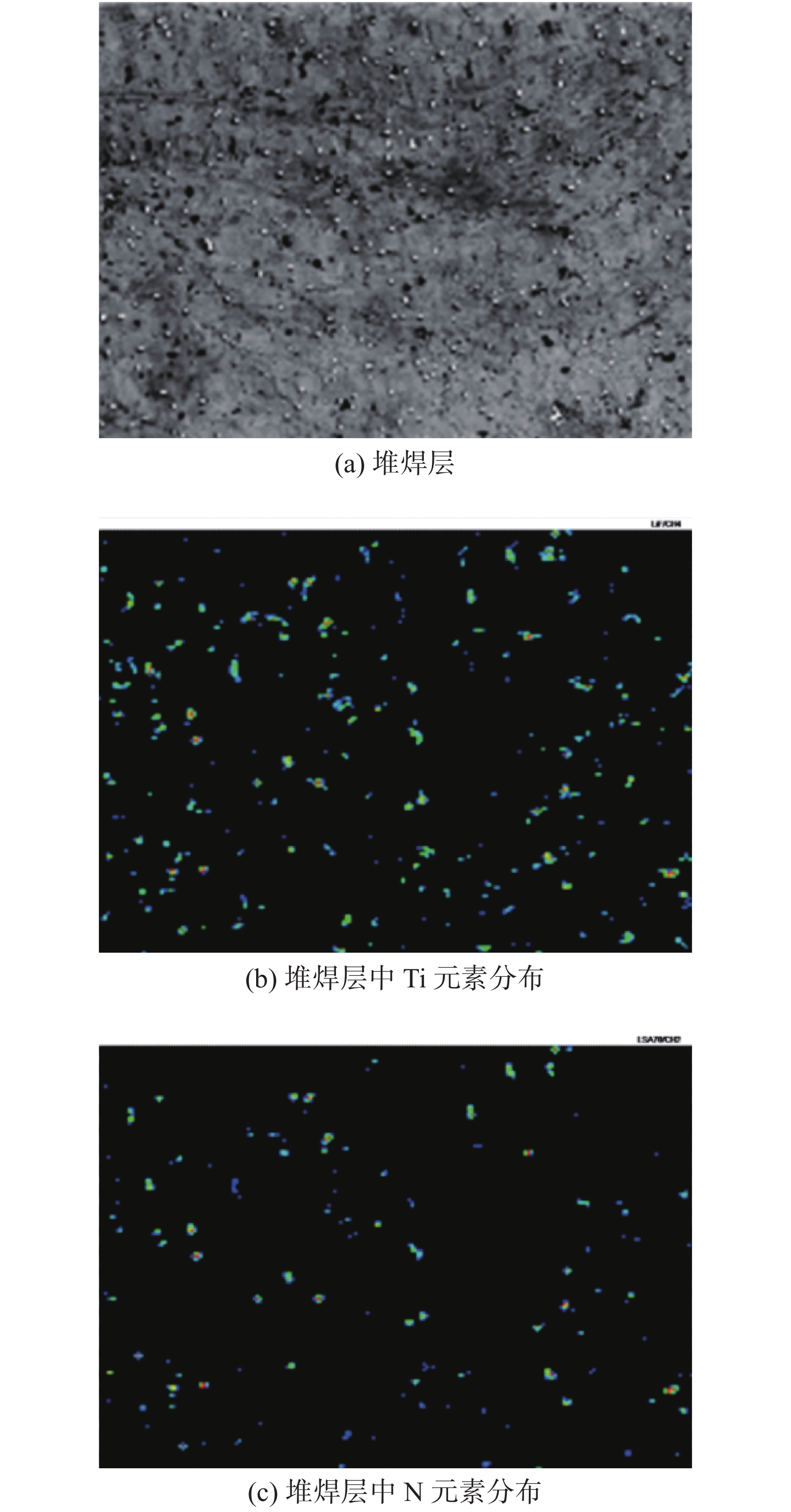

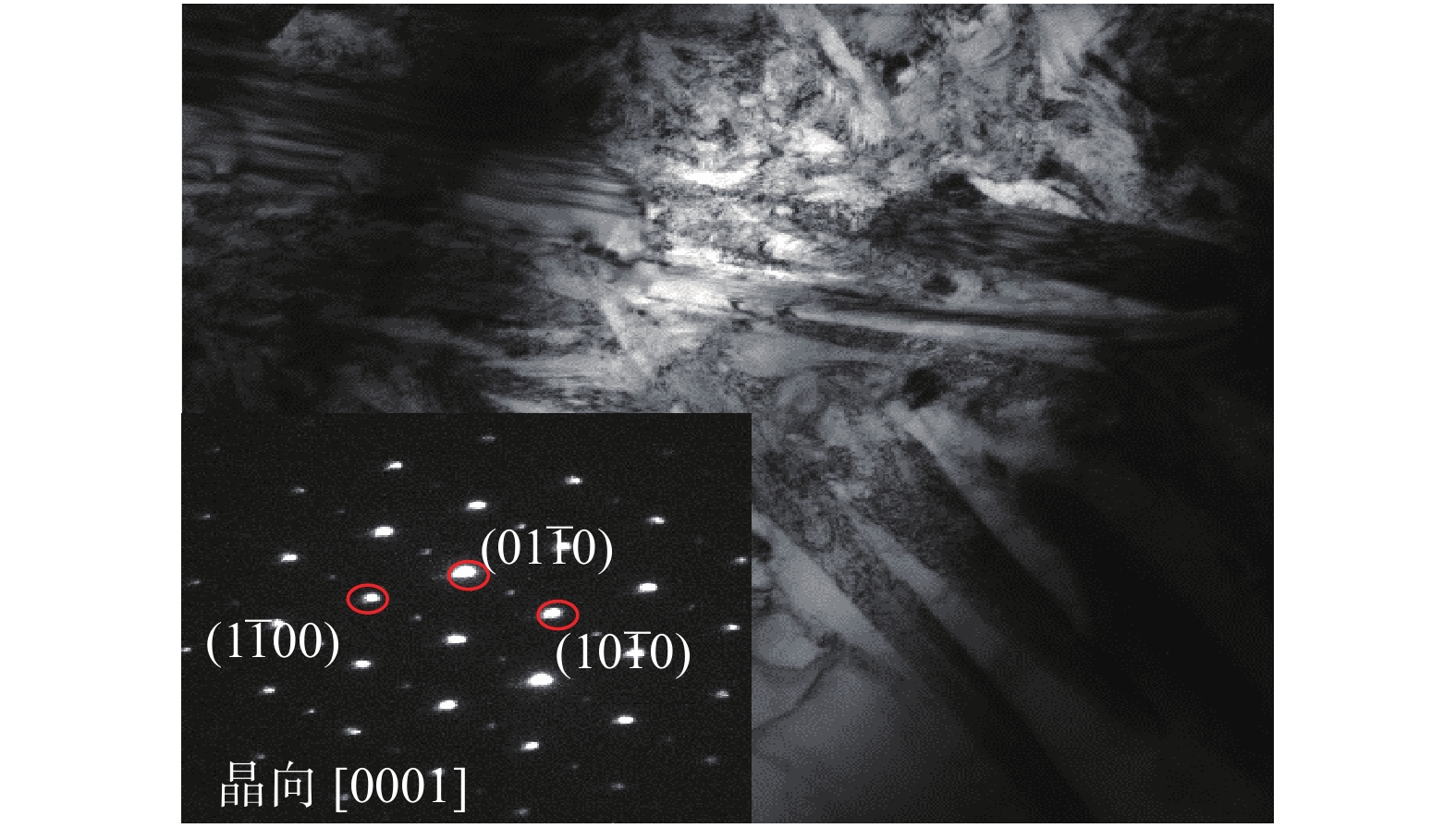

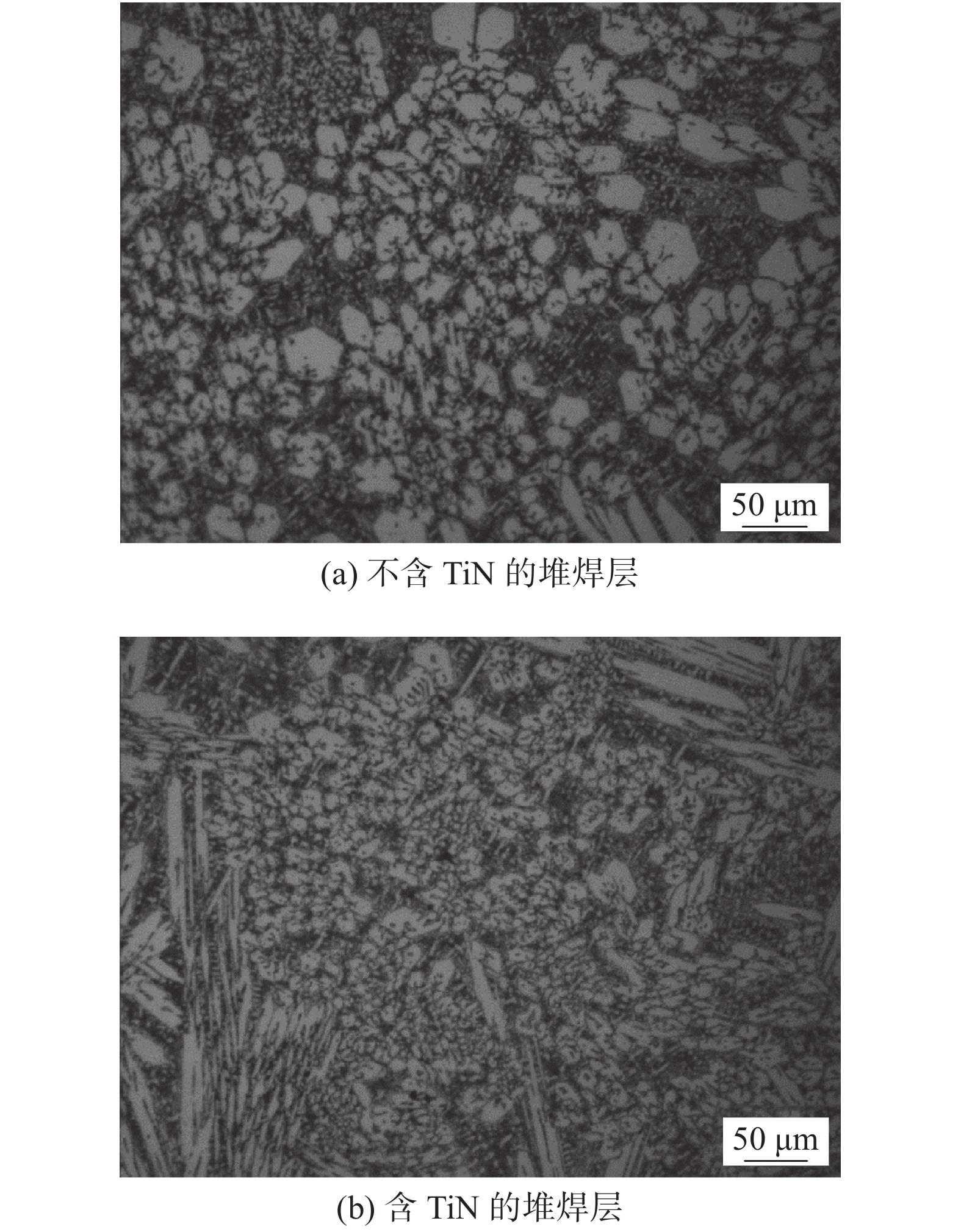

摘要: 通过药芯焊丝的方式制备Fe-Cr-C-Ti-N和Fe-Cr-C堆焊层，讨论堆焊层中TiN对堆焊层耐磨性能和显微组织的影响. 利用洛氏硬度计检测堆焊层的宏观硬度，通过湿砂轮磨损试验机对堆焊层进行磨料磨损试验，利用X射线衍射仪(XRD)、扫描电镜(SEM)、能谱分析仪(EDS)、透射电子显微镜(TEM)等设备进行检测分析. 结果表明，含有TiN的堆焊层中，初生M7C3明显比不含TiN的组织细小，并且堆焊层硬度和耐磨性也相应提高. 通过热力学计算得出，熔池冷却过程中TiN先于M7C3析出. 由动力学计算可知TiN/M7C3的二维错配度为8.43%，TiN可做为初生M7C3的异质形核质点，使M7C3晶粒细化.Abstract: Fe-Cr-C-Ti-N and Fe-Cr-C Surfacing layers were prepared by flux cored wires. The effect of TiN on the wear resistance and microstructure of the surfacing layer was discussed. The rockwell hardness tester was used to test the macrohardness of the surfacing layer. The abrasive wear test of the surfacing layer is carried out by the wet grinding wheel wear tester. Using X ray diffractometer (XRD), scanning electron microscope (SEM), energy dispersive spectrometer (EDS), transmission electron microscopy (TEM) and other equipment for testing and analysis. The results showed that the primary M7C3 in the surfacing layer containing TiN was significantly smaller than that without TiN and the hardness and wear resistance of the surfacing layer were also improved. Through thermodynamic calculation, TiN is prior to precipitation of M7C3 in molten pool cooling process. According to the dynamics calculations, the two-dimensional misfit of TiN/M7C3 is 8.43%. TiN can be used as a heterogeneous nucleation site for primary M7C3, which refines the M7C3 grains.
-
Keywords:
- hardfacing alloy /
- wear resistance /
- thermodynamics /
- two-dimensional misfit
-
0. 序 言
铝合金及其焊接结构由于其强度高，密度低，抗腐蚀性优异等特点，在轨道交通、船舶及航空航天领域被广泛的应用[1]. 承载铝合金焊接结构的疲劳设计一直是业界关注的热点，传统的疲劳寿命分析中，名义应力法、热点应力法由于其预测精度难以控制，因而应用局限于简单接头的疲劳设计中[2]. Dong基于静力学原理，提出等效结构应力法(traction structural stress)，此方法满足力学平衡原理，克服有限元分析的网格敏感性，为目前最准确，快捷的结构应力计算方法[3-4].
对于承载十字接头失效，常见有两种疲劳失效模式：焊根失效(mode B)和焊趾失效(mode A). 对于焊趾失效，裂纹相当于在母材中扩展，容易监测且裂纹扩展速率慢；而当裂纹在焊根位置产生时，裂纹扩展路径为焊缝区，监测到宏观裂纹时剩余寿命不足20%，为重大安全隐患，因而在结构抗疲劳设计中必须避免焊根失效[5-7]. 传统的十字接头设计中仅对焊缝尺寸最小值有所规定，对不同焊脚尺寸与失效模式的关系鲜见研究，同时并未考虑十字接头的接头质量(焊接变形、未熔合等)[8]. 在实际接头中，由于焊接的集中热作用造成的高温度梯度分布，焊接填充量与焊接顺序等往往会产生焊接变形与未熔合等缺陷，在此前提下，如何量化设计十字接头满足其疲劳寿命最佳. 研究基于结构应力法，分析十字接头几何特征、焊缝质量等对其疲劳性能的影响，同时结合疲劳试验开展验证，实现准确预测铝合金十字接头断裂模式，为十字接头疲劳设计提供理论支撑.
1. 试板及疲劳试验方法
研究中母材为国产7N01铝合金，其弹性模量为0.7 GPa，屈服强度270 MPa，泊松比为0.33，为Al-Mg-Zn系铝合金，为热处理时效强化型铝合金，具有较高的强度硬度，但是塑性和延展性较低. 焊丝采用ER5356进口焊丝，直径1.2 mm.
采用手工MIG焊完成铝合金十字接头焊接. 焊接电流为210 ~ 220 A，焊接电压24 V. 保护气体为氩气，为了保障承载十字接头焊根熔透，焊前开坡口，坡口角度为55º，钝边1 ~ 2 mm. 焊后冷却至室温，将试板切割成图1所示试验件. 疲劳机为美国MTS公司生产的MTS-809的电液伺服材料拉扭联合测试系统.
2. 结构应力法原理与有限元应用
十字接头常见的失效模式如图2所示，研究认为当裂纹萌生于焊趾时，扩展路径为穿透母材，然而当裂纹萌生在焊根处时难以探测，在疲劳设计中应避免此类裂纹. 对于焊根处应力计算，结构应力法克服热点应力与断裂力学方法的局限性，其原理为承载截面上有正应力、剪应力，正应力包含线性分布的膜应力σm和弯曲应力σb，其中膜应力与外力的合力相平衡，弯曲应力与外力的合力矩平衡，图2所示.
$${\sigma _{\rm m}} = \frac{1}{t}\sum\limits_{i = 1}^n {{F_{xi}}} $$ (1) $${\sigma _{\rm b}} = \frac{6}{{{t^2}}}\sum\limits_{i = 1}^n {{F_{xi}}} \times \left({y_i} - \frac{t}{2}\right)$$ (2) $${\tau _{\rm m}} = \frac{1}{t}\sum\limits_{i = 1}^n {{F_{yi}}} $$ (3) 式中：Fxi为有限元计算节点力；t为承载板厚；yi为节点坐标；σm为膜应力；σb为弯曲应力；τm为切应力. 局部坐标系下，Fxi表示为Fxi′.
等效结构应力计算公式为
$${S_s} = \frac{{{\sigma _s}}}{{{t^{*(2 - m)/2m}} \times I{{(r)}^{1/m}}}}$$ (4) 式中：m，r，I(r)，σs，t*取值参见文献[4].
考虑试样及其加载方式的对称性，有限元分析时取1/4模型，如图3a所示. 研究中有限元分析软件为Abaqus，式1与式2中所需节点力由有限元结果直接输出. 模型中单元为二次单元，采用二维平面应变分析. 图3b为加深选定单元为假定裂纹面，提取裂纹面上所有节点，计算裂纹的膜应力与弯曲应力，此处先假定焊根裂纹面为穿透板厚的最短距离(θ = 45°)即满足工程临界应力定义[9]. 研究中所分析的接头几何尺寸与加载条件参见表1.
表 1 接头几何尺寸及加载工况Table 1. Joint geometry and load conditions工况 承载板厚t/mm 连续板厚tc/mm 焊脚尺寸(mm)
si = sc加载跨距Lc/mm 熔深p/mm I 10 16 6 9.5 12 160 0 2 II 10 16 80 III 10 10 160 IV 10 6 160 分析Case I中当焊脚尺寸为9.5 mm，熔深p = 0时，提取0.5 t与1.5 t处的应力，利用外推公式计算焊趾处热点应力集中系数. 此模型中，Mesh I单元尺寸为1 t × 1 t，Mesh II单元尺寸为0.5 t × 0.5 t. 图4显示，焊趾的等效结构应力(EETS)与网格尺寸无关，应力集中系数约为1.86，而热点应力数值与单元尺寸密切相关，网格较粗时SCF小于1.
3. 接头几何参数与接头质量影响分析
3.1 连续板厚度的影响
十字接头中连续板的长度对焊趾、焊根处应力分布不会产生影响[10]，然而连续板的厚度影响尚未见报道. 此处考虑3种板厚，参见表2中Case I(16 mm)，Case II(10 mm)与Case IV(6 mm)，承载板厚度均为10 mm. 当熔深p = 0时，对比两种不同焊脚尺寸的当量应力(等效结构应力/远端名义应力)，发现同一焊脚尺寸下焊趾处等效结构应力保持不变，增大焊脚至9.5 mm，焊趾处当量应力由2.22降为1.86，如图5所示. 在焊根处，当承载板与连续板厚度相等时，焊根当量应力最高. 当焊脚尺寸为6 mm时，焊根处当量应力远大于焊趾处应力，此时对应为焊根失效，焊缝尺寸设计不足.
表 2 疲劳试样几何尺寸与加载参数Table 2. Geometry and load conditions of fatigue specimen试样 承载板厚 t/mm 连续板厚 tc/mm 平均焊脚尺寸 熔深 p/mm 名义应力P/MPa s1/mm s2/mm B3-1 10 10 9.5 7.5 0 70.35 B7-3 10 16 11.25 9.0 0 100 B7-4 10 16 10.5 8.8 1 80 B7-5 10 16 10.5 8.5 2 80 3.2 加载跨距的影响
疲劳试验标准中并无明确指定加载跨距，施加压载荷时，为避免试样振幅过大，加载跨距通常较短. 当疲劳夹具的跨距分别为Case I(160 mm)，Case II(80 mm)时，焊趾与焊根处的当量应力分布如图6所示. 分析发现，加载跨距不会影响焊趾处等效结构应力分布，然而在焊根处，当焊脚尺寸低于9.5 mm时，加载跨距160 mm工况应力略高；但是当焊缝尺寸达到12 mm时，焊根处的等效结构应力一致.
3.3 焊接熔深的影响
角焊缝熔深难以控制，因而疲劳设计中将其保守的处理为熔深为零. 依据3.1与3.2节中分析结果，此处针对等厚的连续板与承载板(case IV)开展分析：当p = 0，焊缝尺寸接近8 mm时，等效结构应力在焊趾处高于焊根处；当p = 2时(熔透率40%)，即使焊缝尺寸为6 mm，焊趾处当量应力远大于焊根应力，可见保障熔透率可大幅减少焊缝填充量.
3.4 临界开裂角度计算
综合分析以上数据，可以发现熔深对焊根应力分布的影响为非线性的，如图7所示，外力作用下的剪应力分量同样不可忽略，如何将膜应力，弯曲应力及剪应力进行综合考虑，提出有效结构应力(effective traction stress/ETS)
${\sigma _e}(\theta ) $ 为$${\sigma _e}(\theta ) = \sqrt {\sigma _N^2(\theta ) + \beta \tau _T^2(\theta )} $$ (5) 式中：参照Mises应力定义，令β = 3；σN为裂纹面上的正应力分量；τT为裂纹面上的剪应力分量，分别由Abaqus节点力求得.
当
$\dfrac{{d{\sigma _e}(\theta )}}{{d\theta }} = 0$ 时，有效结构应力达到极值，此时θ即为焊喉的开裂角度.基于上述分析，开展疲劳验证试验，采用电火花加工实现不同焊接熔深，疲劳试样参数见表2. 按照式(4)与式(5)求得的开裂角度及对应的焊根应力、焊趾等效结构应力参见表3. 承载十字接头的开裂角度远大于45°，疲劳试验结果与解析分析一致，不同熔深下试样开裂位置见图8，开裂角度见图9. 对比分析各承载十字接头的开裂角度发现，角焊缝的疲劳加载开裂角度并非45°，当承载板与连续板厚度相同时，开裂角度最小，当连续板较厚时，开裂角度增大. 因而在接头的疲劳设计中，必须综合考虑接头几何特征与焊接质量，必须满足焊趾处等效结构应力高于焊根处等效结构应力.
表 3 疲劳试件焊根、焊趾应力及开裂角度Table 3. EETS at weld toe and root & fracture angle试件 焊趾应力Ss/MPa 焊根应力Ss,max/MPa 开裂角θ/(°) 断裂位置 B3-1 119.52 138.16 67.82 焊根 B7-3 175.53 211.07 74.86 焊根 B7-4 136.05 139.14 78.20 焊根 B7-5 132.01 121.13 — 焊趾 ![]()
图 9 不同熔深下疲劳试件开裂位置对比图Figure 9. Schematic of fatigue failure location under different penetration4. 结 论
(1) 十字接头连续板厚度，加载跨距，接头熔深不会影响焊趾处等效结构应力的分布.
(2) 疲劳试验加载跨距、十字接头连续板厚度、熔深等均影响焊根的等效结构应力，焊根处疲劳加载开裂角度并非45°.
(3) 十字接头的疲劳设计中，必须综合考虑接头几何特征与焊接质量，必须满足焊趾处等效结构应力(Ss,toe)高于焊根处等效结构应力(Ss,toe).
-
![]()

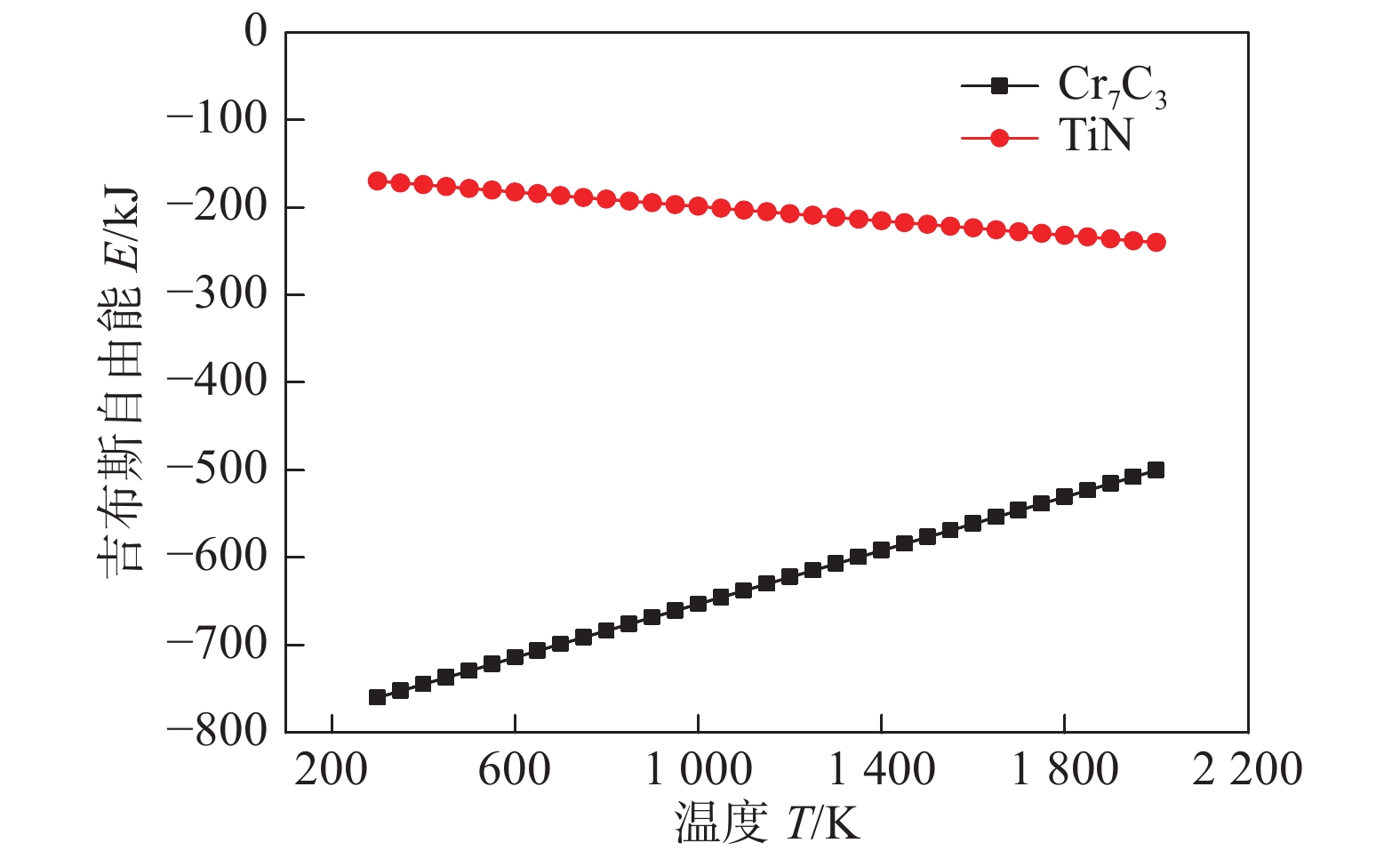

图 7 反应物吉布斯自由能和温度关系
Figure 7. Connection with Gibbs free energy and temperature of every reactent
表 1 焊剂渣系成分及含量(质量分数，%)
Table 1 Slag composition and content
SiO2 CaF2 CaO MgO Al2O3 Fe3O4 Na2CO3 23 25 5 11 25 1 3
下载: 导出CSV
表 3 磨损试验参数
Table 3 Wear test parameters
石英砂粒度(目) 胶轮转速v/(r·min–1) 胶轮直径d/mm 胶轮表面压力P/MPa 磨损时间t/min 40 ~ 70 240 150 1.5 3
下载: 导出CSV
表 4 (Fe3Cr4)C3/TiN界面二维错配度
Table 4 (Fe3Cr4)C3/TiN interface of two dimensional mismatch
[uvw]s [uvw]n ds/nm dn/nm 夹角θ/(°) d[uvw]scosθ/nm 二维错配度 δ(%) ${\rm{[}}\overline {\rm{1}} {\rm{2}}\overline {\rm{1}} 0{\rm{]}}$ $[\overline 1 10]$ 6.796 6.223 0 6.796 8.43 ${\rm{[}}\overline {\rm{1}} {\rm{100]}}$ $[\overline 1 21]$ 11.771 10.778 0 11.771 8.44 ${\rm{[}}\overline {\rm{2}} {\rm{110]}}$ $[011]$ 6.796 6.223 0 6.796 8.43
下载: 导出CSV
-
[1] 贾 华. 多元复合强化耐磨堆焊药芯焊丝及堆焊层耐磨机理的研究[D]. 沈阳: 沈阳工业大学, 2018. [2] 张彦超, 崔 丽, 贺定勇, 等. B元素对Fe-Cr-C系耐磨堆焊合金组织和耐磨性的影响[J]. 焊接学报, 2014, 35(3): 89 − 92. Zhang Yanchao, Cui Li, He Dingyong, et al. Effect of B on microstructure and wear resistance of Fe-Cr-C hardfacing alloy[J]. Transactions of the China Welding Institution, 2014, 35(3): 89 − 92.
[3] 刘 跃, 张国赏, 魏世忠. 氮合金化耐磨堆焊的研究现状[J]. 焊接技术, 2012, 41(12): 1 − 4. doi: 10.3969/j.issn.1002-025X.2012.12.001 Liu Yue, Zhang Guoshang, Wei Shizhong. Research of nitride alloy hardfacing[J]. Welding Technology, 2012, 41(12): 1 − 4. doi: 10.3969/j.issn.1002-025X.2012.12.001
[4] 仲崇惠, 包晔峰, 陈 辉. 氮元素对不锈钢堆焊层抗腐蚀性能的影响[J]. 电焊机, 2018, 48(5): 101 − 104. Zhong Chonghui, Bao Yefeng, Cheng Hui. Effect of N element on resistant-corrosion properties of cladding deposited stainless steel[J]. Electric Welding Machine, 2018, 48(5): 101 − 104.
[5] Li Q T, Lei Y P, Fu H G, et al. Microstructure and mechanical properties of in situ (Ti, Nb)Cp/Fe-based laser composite coating prepared with different heat inputs[J]. Rare Metals, 2018, 37(10): 852 − 858. doi: 10.1007/s12598-015-0685-0
[6] 刘政军, 李乐成, 苏允海, 等. 硼对等离子熔覆高硼铁基合金组织和性能的影响[J]. 焊接学报, 2012, 33(1): 45 − 48. Liu Zhengjun, Li Lecheng, Su Yunhai, et al. Effects of boron on the microstructure and properties of plasma-clad high boron iron base alloy[J]. Transactions of the China Welding Institution, 2012, 33(1): 45 − 48.
[7] He Yanan, Song Qiang, Sun Kang, et al. Microstructure and properties of in-situ chromium carbide composite coating by laser cladding[J]. China Welding, 2018, 27(4): 10 − 17.
[8] 何 芹, 徐 强, 熊 中, 等. 高碳高铬耐磨堆焊合金组织及性能[J]. 电焊机, 2016, 46(9): 20 − 23. He Qin, Xu Qiang, Xiong Zhong, et al. Microstructure and properties of high carbon and high chrome wear resistant surfacing alloy[J]. Electric Welding Machine, 2016, 46(9): 20 − 23.
[9] 胡汉起. 金属凝固原理[M]. 北京: 机械工业出版社, 2000. [10] Bruce L B. The effect of carbide and nitride additions on the heterogeneous nucleation behavior of liquid iron[J]. Metallurgical Transactions, 1970, 1(7): 1987 − 1995. doi: 10.1007/BF02642799
[11] 万响亮, 李光强, 吴开明. 原位观察TiN粒子对低合金高强度钢模拟焊接热影响区粗晶区晶粒细化作用[J]. 北京科技大学学报, 2016, 38(3): 371 − 378. Wan Xiangliang, Li Guangqiang, Wu Kaiming. In-situ observation of grain refinement by TiN particles in the simulated coares-grained heat-affected zong of a high-strength low-alloy steel[J]. Journal of Beijing University of Science and Technology, 2016, 38(3): 371 − 378.
[12] Zhang P, Zhou Y, Yang J, et al. Optimization on mechanical properties of Fe7−xCrxC3, carbides by first-principles investigation[J]. Journal of Alloys & Compounds, 2013, 560: 49 − 53.
-
