超声作用阶段及形式对熔池晶粒结晶的影响

陈琪昊, 林三宝, 杨春利, 范成磊, 闫久春

陈琪昊, 林三宝, 杨春利, 范成磊, 闫久春. 超声作用阶段及形式对熔池晶粒结晶的影响[J]. 焊接学报, 2020, 41(3): 29-32, 44. DOI: 10.12073/j.hjxb.20190826001
引用本文: 陈琪昊, 林三宝, 杨春利, 范成磊, 闫久春. 超声作用阶段及形式对熔池晶粒结晶的影响[J]. 焊接学报, 2020, 41(3): 29-32, 44. DOI: 10.12073/j.hjxb.20190826001
CHEN Qihao, LIN Sanbao, YANG Chunli, FAN Chenglei, YAN Jiuchun. Effect of different ultrasonic action stages on grain crystallization in TIG weld pool[J]. TRANSACTIONS OF THE CHINA WELDING INSTITUTION, 2020, 41(3): 29-32, 44. DOI: 10.12073/j.hjxb.20190826001
Citation: CHEN Qihao, LIN Sanbao, YANG Chunli, FAN Chenglei, YAN Jiuchun. Effect of different ultrasonic action stages on grain crystallization in TIG weld pool[J]. TRANSACTIONS OF THE CHINA WELDING INSTITUTION, 2020, 41(3): 29-32, 44. DOI: 10.12073/j.hjxb.20190826001

超声作用阶段及形式对熔池晶粒结晶的影响

基金项目: 国家自然科学基金重点项目(51435004)
详细信息
    作者简介:

    陈琪昊,1988年出生,博士,讲师;主要从事超声−电弧复合焊接方面的工作研究. 已发表论文10余篇; Email:qhchen@just.edu.cn

    通讯作者:

    杨春利,博士,教授,博士研究生导师;Email:yangcl9@hit.edu.cn.

  • 中图分类号: TG 444

Effect of different ultrasonic action stages on grain crystallization in TIG weld pool

  • 摘要: 理解不同超声作用下的熔池晶粒结晶特点对超声辅助TIG焊接工艺的优化具有重要意义. 以铝锂合金为研究对象,改变超声作用阶段及施加形式,分析焊缝晶粒分布特征. 结果表明,电弧熄灭后超声作用下,焊缝边缘为断裂的柱状晶,焊缝中心为等轴晶;熄弧前及熄弧后均有超声作用时,焊缝内部全部为等轴晶. 持续超声形式和瞬态超声形式对熔池晶粒结晶具有不同的作用,持续超声主要促进熔池内晶粒的异质形核而促使等轴晶形成,瞬态超声主要通过破碎枝晶细化晶粒. 超声细化铝锂合金TIG焊缝晶粒机制与超声作用阶段及形式具有直接联系.
    Abstract: The mechanism of the grain crystallization in TIG weld pool under different ultrasonic action is of great significance for optimizing the ultrasonic assisted TIG welding process. The grain distribution characteristics in the weld of aluminum-lithium alloy is analyzed by changing the ultrasonic action stage and style.The results showed that the edge of the weld is the broken columnar grain and the center of the weld is equiaxed grain with the ultrasonic action imposed after the arc is extinguished. The grain is equiaxed grain when the ultrasonic action is acted during whole welding process. Continuous ultrasonic action and transient ultrasonic action have different effects on crystal crystallization. Continuous ultrasonic action mainly promotes heterogeneous nucleation of grains in weld pool for the formation of equiaxed crystal. Transient ultrasonic action mainly broken dendrites. Ultrasonic refinement mechanism of the grain structure in the TIG weld of Al-Li alloy is directly related to the stage of ultrasonic action.
  • 电阻点焊是一种重要的连接技术,由于它具有操作简单、自动化程度高、焊接效率高等优点,现已广泛应用于航空航天、汽车、船舶以及电子等行业领域[1]. TC2钛合金是一种近α钛合金,具有良好的塑性、焊接性、稳定性等优点,近些年来广泛应用于飞行器以及发动机薄壁结构件中. 对于电阻点焊质量的评定,传统上常常采用焊后破坏性试验来加以确定,这种检验手段效率较低,易造成浪费. 因此,国内外许多学者尝试多种方法实时监控焊接质量. Xia等人[2]发现电阻点焊过程中电极位移的变化情况与焊接接头质量之间有密切的关系,并通过回归分析有效地对焊接质量进行预测. Summer-ville等人[3]利用电阻点焊过程中的动态电阻信号与超声波扫描信号预测电阻点焊熔核直径的大小做了比较,结果表明,运用动态电阻曲线监测焊接质量的精度更高. Bag等人[4]也发现电阻点焊过程中动态电阻的变化与熔核生长过程存在对应关系. Guan等人[5]对焊接过程中的超声波信号进行处理并发现超声波的变化与熔核直径密切相关. 在此基础上,研究者利用超声波预测熔核直径. 陈树君等人[6]通过监测焊接过程中电极压力的变化以监控是否发生喷溅,研究表明,电极压力曲线的突变可准确地检测出发生喷溅的焊接接头. 曾凯等人[7]研究了双相钢DP780的电阻点焊焊接过程,研究表明,焊接热输入是决定熔核直径的重要因素,焊接过程中焊接功率曲线的变化直接决定了焊接热输入的变化情况,因此焊接功率曲线与焊接质量有着密切的联系,而目前国内外对此方面的研究却鲜有文献参考.

    采用数据采集系统获取了0.4 mm厚度的TC2钛合金在电阻点焊过程中功率曲线的动态变化过程,分析焊接功率曲线变化与熔核直径的之间关系,在此基础上利用克里金算法得到了焊接功率曲线特征值与熔核直径之间的预测模型. 该模型可作为一种有效预测熔核直径,并有望在实际电阻点焊生产中加以推广应用.

    试验采用美国Amada Weld Tech公司研制的HF27精密电阻点焊机,该焊机采用高频交流电流进行焊接,其频率为25 kHz. 焊机的最大额定值为20 kVA,可提供的电极压力范围为22 ~ 450 N. 利用罗氏线圈测量焊接过程中焊接电流的变化情况,采用加持于上、下电极的双绞线获取电压的变化情况(图1). 焊接电流和电压信号经过数据采集系统以及模数转换、滤波等一系列处理后获取.

    图  1  信号采集装置
    Figure  1.  Data pickup assembly

    选取的焊接材料为TC2钛合金[8],作为一种α + β型钛合金,TC2钛合金集合了α型钛合金和β型钛合金的优点. 钛合金在高温状态下极易与空气发生化学反应,但在点焊过程中,熔融金属产生于上、下焊板接触面处,且一直在上、下电极压力作用下,保证了其与外界空气隔绝[9],所以钛合金的电阻点焊不需要特殊的保护措施. 焊前,对钛合金分别进行化学清洗与机械清洗,以防工件的表面质量影响焊接质量.

    通过改变焊接工艺参数以获取不同的焊接接头.焊接工艺参数的范围为:焊接时间为4 ~ 12 ms,焊接电流为1.0 ~ 2.4 kA,电极压力76.2 ~ 203.2 N. 采用平头铜合金电极,电极端面的直径为3 mm,冷却方式为空冷. 在焊接过程中将焊接电流设置为恒定值,如图2所示.

    图  2  焊接电流波形
    Figure  2.  Welding current curve

    采用Instron®5900R万能拉伸试验机在常温下对焊接接头进行剪切试验,加载速度为1 mm/min.采用游标卡尺测量拉伸后的试样以获得熔核直径.为了减小误差,从3个方向测量同一焊点,取其平均值. 焊点的抗剪力和失效能量从剪切试验中的载荷位移曲线中获取,焊点的失效能量为载荷位移曲线中载荷峰值点对应的曲线包围的面积.

    图3图4分别为电极压力152.4 N、焊接时间12 ms、焊接电流1.6 kA时焊接功率和动态电阻曲线.图中3个标记的位置分别代表1 ms时功率值、功率的峰值以及拐点值. 从图3可以看出,在焊接初始阶段,焊接功率值迅速由零增大至峰值后缓慢减小到拐点,随之迅速减小. 由于焊接试验采用高频交流焊接电流,且焊接模式为恒电流模式,根据公式P = I 2R,焊接功率曲线在一定程度上反映了焊接过程中上、下电极之间动态电阻的变化情况. 峰值点对应于动态电阻曲线中的极值点,已有的研究表明,达到峰值点的时间与峰值反映了熔核的生长情况. 此后液态熔融金属的形成引起电阻值下降以及电流曲线的变化导致了焊接功率的下降. 焊接功率曲线包围的面积表明了整个焊接过程中输入到焊接区域的热量值. 需要指出的是,图3图4中两信号并不完全一致,故而功率曲线中的大约前1 ms与后1 ms的变化趋势与电阻信号有所不同. 此外,焊接热输入可以仅仅通过焊接功率信号的积分获取,而如果需要利用动态电阻获取焊接热输入,需要动态电阻与电极间电压或者焊接电流相乘后且积分后才能获取. 因此,与动态电阻信号相比,焊接功率曲线与焊接热输入的关系更为密切.

    图  3  动态焊接功率曲线
    Figure  3.  Dynamic welding power curve
    图  4  动态电阻曲线
    Figure  4.  Dynamic resistance curve

    表1为选取10个焊接试样在不同焊接工艺参数下的熔核直径、接头抗剪力以及失效能量值. 从表中可以看出,熔核直径、抗剪力和失效能量之间为正相关. 经过计算可知,熔核直径与抗剪力之间的相关系数是0.964,熔核直径与失效能量之间的相关系数为0.871. 因此可以将熔核直径作为评判焊接质量优劣的指标. 根据美国焊接学会的规范[10],认为熔核直径D大于4$ \sqrt {t} $的焊点为合格焊点(t为焊板的厚度),然而对于微电阻点焊而言,该判定公式误差较大[11]. 根据试验结果,将该公式进行修正,认为对于0.4 mm厚度的钛合金,当熔核直径大于1.76 mm时,该焊点合格. 根据此判定规范,将所有的焊点分为3类:不合格焊点、合格焊点以及发生喷溅的焊点.

    表  1  焊接试验结果
    Table  1.  Experimental results for the resistance spot welding
    电极压力
    F/N
    焊接电流
    I/kA
    焊接时间
    t/ms
    熔核直径
    D/mm
    抗剪力
    R/N
    失效能量
    Q/J
    1001.460.851021.930.5
    1001.881.952426.853.18
    751.681.632014.651.96
    752.2122.122685.033.92
    1251.081.221321.580.89
    1251.6121.912240.363.51
    1252.241.681896.32.16
    1751.0121.371193.10.51
    1751.641.281569.830.43
    1752.281.962883.944.36
    下载: 导出CSV
    | 显示表格

    图5为3类焊点的焊接功率曲线. 从图5可以看出,不同焊接质量的焊接功率曲线有很大差别. 发生喷溅的焊点,动态功率曲线在焊接的后半进程中有一个突降,这是由于喷溅导致焊接区域部分熔融金属从上、下焊板飞出后电阻值突降造成的,因此可以将这一特征作为判定喷溅是否发生的依据. 而虚焊情况下,功率曲线的峰值与拐点之间功率的差值明显小得多. 3类焊点功率达到峰值的时刻以及峰值的大小也明显不同. 它们的区别主要体现为:1 ms时刻的功率值P1、峰值时刻tm、峰值Pm、拐点值Pn以及功率曲线包围的面积. 在此基础上,从功率曲线中选取表征焊接质量的特征值、峰值与1 ms时刻功率值的差ΔP、峰值与拐点值的差ΔP1、功率曲线的下降率Ps = ΔP1/Pm、功率曲线包围的面积S. 由于焊接电流在1 ms 时突变,为了指明这一变化,故选取 1 ms时刻的功率值. 选取的特征值之间有很强的相关性,一般需要采用主成分分析法进行处理. 然而已有的研究表明,主成分分析对最终结果影响不大. 故不再对特征值进行处理[11]. 表2列出了提取的特征量与熔核直径之间的相关系数,所有的相关系数值均大于0.5. 图6为所提取的4个特征量与熔核直径之间的散点图. 该散点图是通过170个试验样本获取,初步描述了4个特征量与熔核直径之间的线性回归关系,因此可判定特征量与熔核直径有一定的映射关系. 需要采用具有非线性映射能力的计算方法更进一步获取提取的特征量与熔核直径之间更为精确的对应关系.

    图  5  3类焊点的功率曲线
    Figure  5.  Welding power curves of three kinds of welding joints
    表  2  特征量与熔核直径之间的相关系数
    Table  2.  Correlation coefficients among extracted features and nugget diameter
    功率上升值
    ΔP/kW
    功率下降值
    ΔP1/kW
    功率下降率
    Ps
    焊接热输入
    E/J
    0.520.810.870.90
    下载: 导出CSV
    | 显示表格
    图  6  熔核直径与特征量之间的散点图
    Figure  6.  Scatter plots of nugget diameter and extracted features. (a) value of power appreciation; (b) value of power drop; (c) power drop rate; (d) welding heat input

    电阻点焊熔核直径与焊接功率曲线特征量之间存在着相关关系. 为找出熔核直径与特征量之间的映射关系,根据监测功率曲线的变化预测熔核直径,达到实现接头质量在线检测的目的.

    作为一种有效的模型预测手段,克里金算法的理论依据是贝叶斯插值模型,该方法最初用于估计地质学中矿床的含量. 克里金算法具有较高的精度,已广泛应用于环境科学、采矿业、遥感技术等领域中. 近些年来,不少研究者尝试将该算法应用于焊接生产中,取得了良好的效果[12].

    从焊接功率曲线中提取的4个特征量作为自变量,焊接接头的熔核直径作为因变量. 运用Matlab软件中的DACE工具箱建立克里金模型. 该工具箱提供了3类回归模型和7种相关函数,能预测误差以及目标值验证等. 克里金算法中相关函数的选择、多项式回归模型以及相应的初始向量设置直接影响了预测模型的精度[13]. 选择高斯相关函数corrgauss,多项式回归模型regpoly2,模型参数的初始值为1,其上、下限为10和200. 任意选取250个试样样本中170个来建立克里金熔核直径预测模型,剩余的80个样本用于检测该模型的误差.

    图7为克里金算法的预测结果. 该结果是将克里金模型运用于80个焊接接头得到. 经过计算可知,焊接接头熔核直径最大的预测误差大约为0.17 mm,对应的相对误差为8.7%. 由此可见,焊接功率曲线中的4个特征量可以有效表征3类焊点的功率曲线,利用克里金算法以及焊接功率曲线可以有效地预测熔核直径.

    图  7  克里金模型的预测结果
    Figure  7.  Outputs of Kriging model

    由于克里金算法为一种“黑箱”算法,故而无法获取熔核直径与提取的特征值之间的函数关系表达式,该问题需要在后续工作中进一步研究.

    (1) 在恒电流的焊接模式下,焊接功率曲线的变化与动态电阻变化相一致;与动态电阻相比,焊接功率曲线与焊接热输入的关系更为密切,而焊接热输入直接决定了焊接区熔核的形成与长大过程.

    (2) 不同焊接质量条件下的焊接功率曲线差别较大,从焊接功率曲线中选取了4个特征量用以表征曲线的变化. 特征量与熔核直径之间的相关系数均大于0.5,而焊接热输入与熔核直径之间的相关系数值高达0.9.

    (3) 运用焊接过程中的焊接功率曲线来预测熔核直径的克里金算法预测值与实际值之间的最大误差大约是0.17 mm,对应的相对误差为8.7%, 这表明焊接功率曲线可以表征焊接接头的焊接质量.

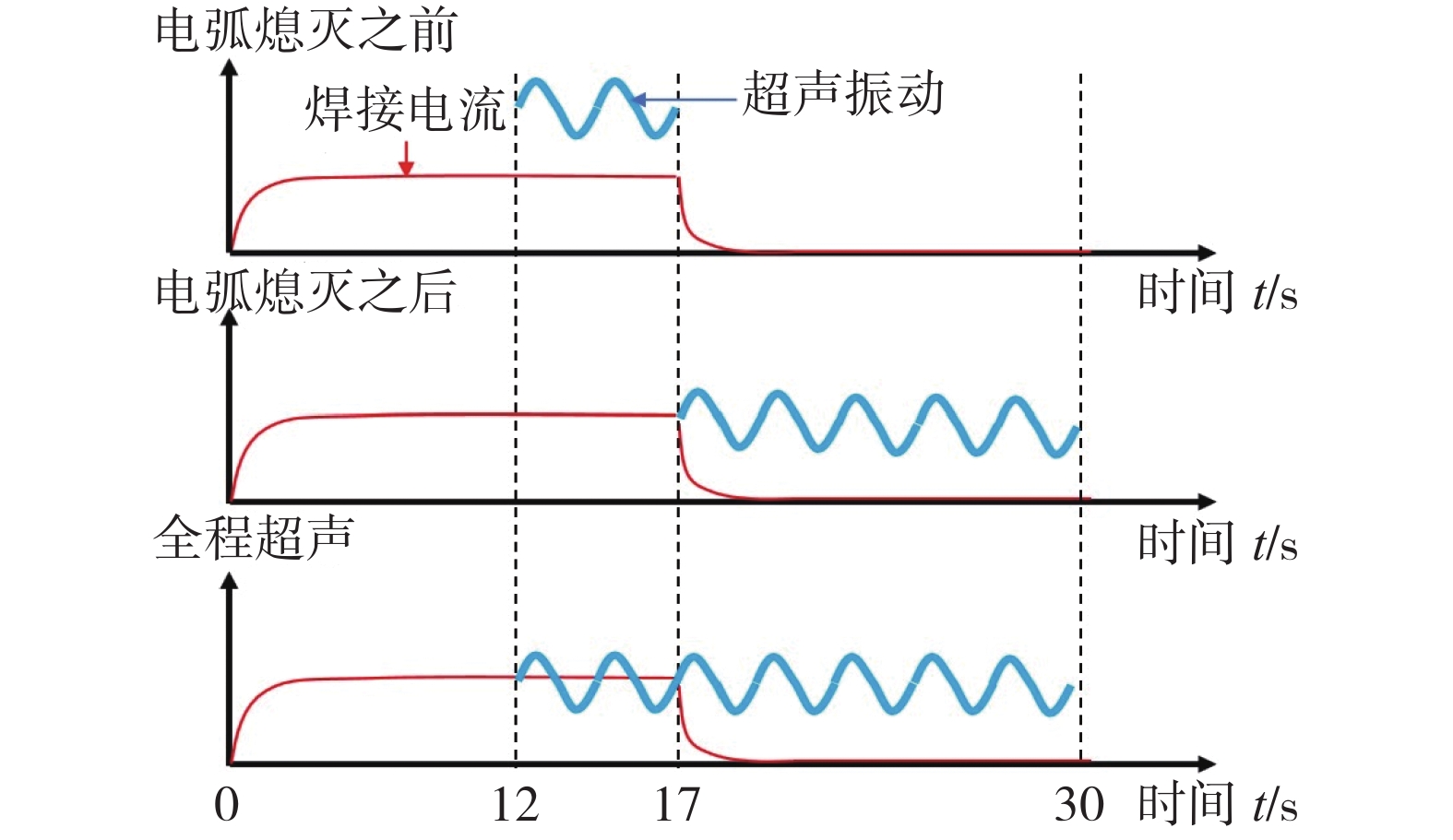

  • 图  1   超声作用阶段示意图

    Figure  1.   Schematic diagram of the ultrasonic action stage

    图  2   电弧熄灭后超声作用下焊缝截面晶粒特征

    Figure  2.   Effect of ultrasonic action after arc quenching on weld grain structure;(a) without ultrasonic vibration; (b) with ultrasonic vibration; (c) enlarged Fig. 2b

    图  3   全程超声作用下焊缝截面晶粒特征

    Figure  3.   Effect of ultrasonic action during whole welding process on weld grain structure; (a) cross section of weld; (b) enlarged Fig. 3a

    图  4   不同超声作用阶段下焊缝等轴晶平均晶粒尺寸

    Figure  4.   Average grain size of equiaxed grain with different ultrasonic action stages. (a) effect of ultrasonic input amplitude; (b) effect of welding current

    图  5   周期超声作用下焊缝晶粒特征

    Figure  5.   Grain characteristic with periodical ultrasonic action stages. (a) fixed position welding; (b) mobile welding

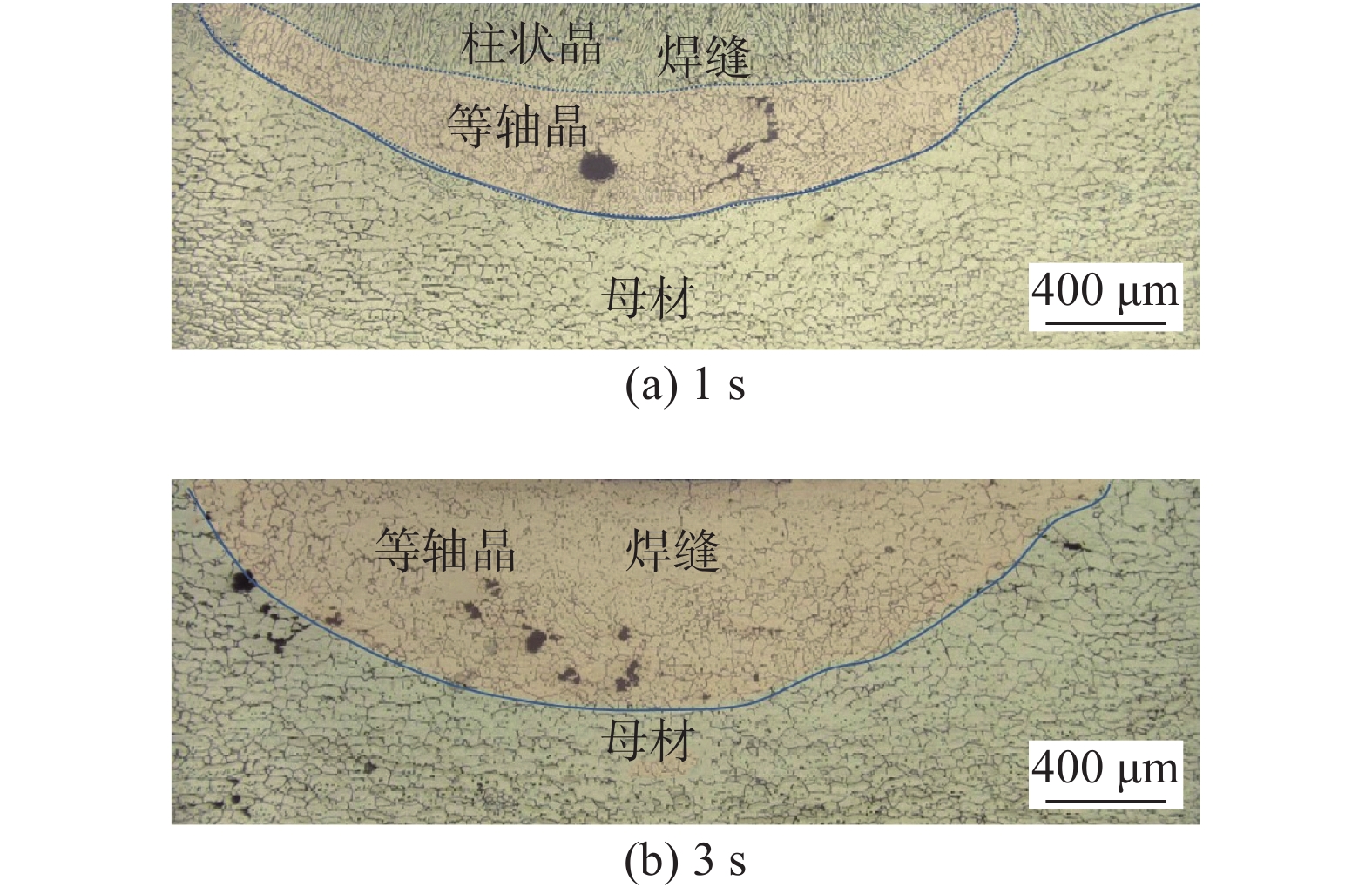

    图  6   不同超声作用时间下焊缝晶粒特征

    Figure  6.   Grain characteristic with different ultrasonic action time. (a) 1 s; (b) 3 s

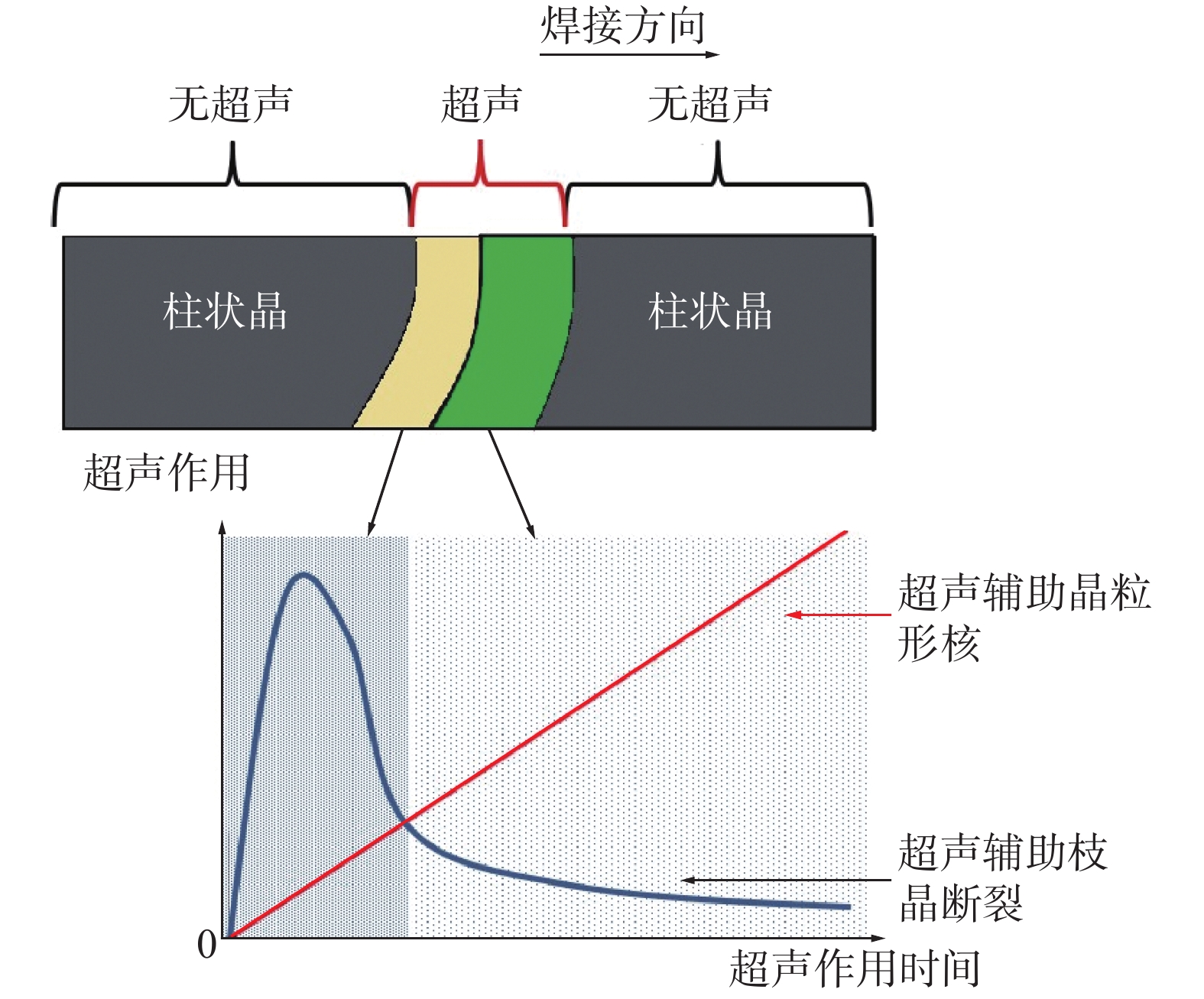

    图  7   超声作用下晶粒形核和枝晶破碎之间关系示意图

    Figure  7.   Influence diagram of the relationship between the ultrasonic assisted grain nucleation and the ultrasonic assisted dendrite fragmentation

    表  1   焊接工艺参数

    Table  1   Welding parameters

    序号焊接电流 I/A超声输入振幅 A/µm
    UB-1,UA-1,UAll-1 55 10.1
    UB-2,UA-2, UAll-2 60 10.1
    UB-3,UA-3, UAll-3 65 10.1
    UB-4,UA-4, UAll-4 70 10.1
    UB-5,UA-5, UAll-5 60 3.4
    UB-6,UA-6, UAll-6 60 7.1
    UB-7,UA-7, UAll-7 60 13
    下载: 导出CSV
  • [1]

    Dai W L. Effects of high-intensity ultrasonic-wave emission on the weldability of aluminum alloy 7075-T6[J]. Materials Letters, 2003, 57(16-17): 2447 − 2454. doi: 10.1016/S0167-577X(02)01262-4

    [2]

    Chen Q H, Lin S B, Yang C L, et al. Effect of ultrasonic impact on the microstructure of welded joint of 2195 Al–Li alloy[J]. Acta Metallurgica Sinica-English Letters, 2016, 29(4): 367 − 372. doi: 10.1007/s40195-016-0396-z

    [3]

    Watanabe T, Shiroki M, Yanagisawa A, et al. Improvement of mechanical properties of ferritic stainless steel weld metal by ultrasonic vibration[J]. Journal of Materials Processing Technology, 2010, 210(12): 1646 − 1651. doi: 10.1016/j.jmatprotec.2010.05.015

    [4]

    He L B, Li L M, Hao H W, et al. Grain refinement and high performance of titanium alloy joint using arc-ultrasonic gas tungsten arc welding[J]. Science and Technology of Welding and Joining, 2006, 11(1): 72 − 74. doi: 10.1179/174329306X77083

    [5] 袁涛, 陈树君, 罗震, 等. 基于超声搅拌的铝合金焊缝晶粒细化方法[J]. 焊接学报, 2018, 39(5): 21 − 24.

    Yuan Tao, Chen Shujun, Luo Zhen, et al. A grain refining method of Al alloy welds with ultrasonic stirring[J]. Transactions of the China Welding Institution, 2018, 39(5): 21 − 24.

    [6]

    Sun Q J, Lin S B, Yang C L, et al. The arc characteristic of ultrasonic assisted TIG welding[J]. China Welding, 2008, 17(4): 52 − 57.

    [7]

    Chen C, Fan C L, Cai X Y, et al. Analysis of droplet transfer, weld formation and microstructure in Al-Cu alloy bead welding joint with pulsed ultrasonic-GMAW method[J]. Journal of Materials Processing Technology, 2019, 271: 144 − 151.

    [8]

    Chen R R, Zheng D S, Guo J J, et al. A novel method for grain refinement and microstructure modification in TiAl alloy by ultrasonic vibration[J]. Materials Science and Engineering A-Structural Materials Properties Microstructure and Processing, 2016, 653: 23 − 26. doi: 10.1016/j.msea.2015.12.001

    [9]

    Tuan N Q, Puga H, Barbosa J, et al. Grain refinement of Al-Mg-Sc alloy by ultrasonic treatment[J]. Metals and Materials International, 2015, 21(1): 72 − 78. doi: 10.1007/s12540-015-1008-6

    [10]

    Zhang L, Eskin D G, Katgerman L. Influence of ultrasonic melt treatment on the formation of primary intermetallics and related grain refinement in aluminum alloys[J]. Journal of Materials Science, 2011, 46(15): 5252 − 5259. doi: 10.1007/s10853-011-5463-2

    [11]

    Jiang R P, Li X Q, Zhang M. Investigation on the mechanism of grain refinement in aluminum alloy solidified under ultrasonic vibration[J]. Metals and Materials International, 2015, 21(1): 104 − 108. doi: 10.1007/s12540-015-1012-x

    [12]

    Zhao Y L, Song D F, Lin B, et al. 3D characterization of ultrasonic melt processing on the microstructural refinement of Al-Cu alloys using synchrotron X-ray tomography[J]. Materials Characterization, 2019, 153: 354 − 365. doi: 10.1016/j.matchar.2019.04.040

    [13]

    Chen Q H, Lin S B, Yang C L, et al. Effect of ultrasound on heterogeneous nucleation in TIG welding of Al–Li alloy[J]. Acta Metallurgica Sinica-English Letters, 2016, 29(12): 1081 − 1088. doi: 10.1007/s40195-016-0483-1

    [14]

    Chen Q H, Lin S B, Yang C L, et al. Grain fragmentation in ultrasonic-assisted TIG weld of pure aluminum[J]. Ultrasonics Sonochemistry, 2017, 39: 403 − 413. doi: 10.1016/j.ultsonch.2017.05.001
