热输入对海工用钢不同合金系焊缝金属韧性的影响

巴凌志, 王东坡, 张智, 齐书梅, 李磊

巴凌志, 王东坡, 张智, 齐书梅, 李磊. 热输入对海工用钢不同合金系焊缝金属韧性的影响[J]. 焊接学报, 2020, 41(6): 42-47, 53. DOI: 10.12073/j.hjxb.20190623002
引用本文: 巴凌志, 王东坡, 张智, 齐书梅, 李磊. 热输入对海工用钢不同合金系焊缝金属韧性的影响[J]. 焊接学报, 2020, 41(6): 42-47, 53. DOI: 10.12073/j.hjxb.20190623002
BA Lingzhi, WANG Dongpo, ZHANG Zhi, QI Shumei, LI Lei. Effect of welding heat input on toughness of different alloys weld metal in ocean engineering steel[J]. TRANSACTIONS OF THE CHINA WELDING INSTITUTION, 2020, 41(6): 42-47, 53. DOI: 10.12073/j.hjxb.20190623002
Citation: BA Lingzhi, WANG Dongpo, ZHANG Zhi, QI Shumei, LI Lei. Effect of welding heat input on toughness of different alloys weld metal in ocean engineering steel[J]. TRANSACTIONS OF THE CHINA WELDING INSTITUTION, 2020, 41(6): 42-47, 53. DOI: 10.12073/j.hjxb.20190623002

热输入对海工用钢不同合金系焊缝金属韧性的影响

基金项目: 海洋经济创新与发展区域示范项目(BHSF2017-10)
详细信息
    作者简介:

    巴凌志,1994 年出生,博士;主要从事焊接材料与工艺的研究;Email:balingzhi@tju.edu.cn.

    通讯作者:

    张智,副教授;Email:zhangzhisy@163.com.

  • 中图分类号: TG 423

Effect of welding heat input on toughness of different alloys weld metal in ocean engineering steel

  • 摘要: 为探究不同合金系焊缝金属对热输入的适应性,用Si-Mn,Si-Mn-Ni,Si-Mn-Ti-B三种合金系的焊材分别以24和35 kJ/cm的热输入对420 MPa低合金高强度钢板进行埋弧焊. 经过冲击、拉伸、硬度试验及光学显微镜、扫描电镜分析,对熔敷金属的组织、性能进行研究. 结果表明,随着热输入增加,再热区比例增大,晶粒长大,三种合金系的韧性均下降,其中Si-Mn合金系对大热输入的适应性最差,脆性转变温度由−70 ℃降到−65 ℃;Si-Mn-Ni合金系析出大量呈方向性的贝氏体,恶化韧性;而Si-Mn-Ti-B合金系提供大量高熔点含Ti的形核质点,促进针状铁素体形成,改善韧性.
    Abstract: To explore the adaptability of different alloy of weld metal on the heat input, high strength low alloy steel(HSLA)is welded by submerged arc welding, which uses three alloy systems (Si-Mn, Si-Mn-Ni, Si-Mn-Ti-B)of welding material with heat input 24 and 35 kJ/cm respectively. By Charpy impact, microhardness test, tensile test and analysis of optical microscope, scanning electron microscopy (SEM), the microstructure and properties of the cladding metal are studied. The results show that with the increase of heat input, the reheated zone develops deeper, grain size grows and then the toughness of three kinds of alloy weld metal deteriorates. Si-Mn alloy has the worst adaptability to large heat input, and ductile-brittle transformation temperature decreases from −70 ℃ to −65 ℃. The toughness of Si-Mn-Ni alloy deteriorates because of a large number of directional bainite precipitated on the boundary of ferrite. The Si-Mn-Ti-B alloy weld metal provides a lot of nucleating particles containing Ti, promotes the formation of acicular ferrite to improve toughness.
  • 随着油气资源勘探领域向更深、更冷的海域拓展,海工装备长期工作在恶劣环境,经受流冰、地震、海洋风暴、潮汐、以及严寒、低温侵袭,因此对海洋结构材料(包括焊接材料)的强度、韧性、耐腐蚀、抗疲劳提出了更高的要求[1].从减少制造成本,提高焊接接头质量和焊接工艺效率的角度出发,埋弧焊(SAW)、电渣焊(ESW)、垂直电弧焊(EGW)等单道次焊接的高热量输入焊接(HHIW)技术得到快速的发展[2].目前在420 MPa级别的海工钢焊接中,国内外已开发出Si-Mn,Si-Mn-Ni和Si-Mn-Ti-B三种合金系的埋弧焊材.但是大热输入条件下的埋弧焊接接头的低温韧性往往成为结构件的使用瓶颈.目前国内的埋弧焊接材料,特别是应用于海洋工程和压力容器等对低温韧性要求高的焊接材料,通常因为低温韧性、质量稳定性等方面无法满足要求,而仍需依赖进口.

    针对420 MPa级别的低合金高强度海工钢,开发了匹配的埋弧焊焊丝和焊剂.通过对 EH36 钢进行热输入分别为24,35 kJ/cm 的埋弧焊焊接,并对焊接接头组织和性能进行分析,为大热输入用钢和相应的焊接技术的发展提供了试验基础.

    为了得到三种不同的合金系焊缝金属,使用直径4 mm的AWS EH14,AWS EM12K,GBH10Mn2 三种标准的焊丝搭配三种埋弧焊剂,母材选取的是EH36海工用钢. 焊丝和母材的化学成分如表1所示.采用24,35 kJ/cm 两种不同热输入进行施焊,焊接工艺参数见表1.焊丝和母材的化学成分如表2 所示.

    表  1  焊接工艺参数
    Table  1.  Welding parameter
    编号电流I/A电压U/V焊接速度
    v/(m·h−1)
    热输入
    E/(kJ·cm−1)
    层间温度T/℃
    E1550302524150 ± 10
    E26003018.535150 ± 10
    下载: 导出CSV
    | 显示表格

    参照美国焊接协会标准 AWS A5.17/5.17M分别对焊接接头进行取样,并按照国家标准GB 2651—89 进行拉伸试验,在−74 ~ 0 ℃范围进行冲击试验.维氏硬度是从顶层焊缝的柱状晶区测到重结晶区,试验位置详见图1.取焊缝整个截面制备金相试样,用体积分数 4%的硝酸酒精腐蚀.重结晶区的相比例在光镜500倍下测量,晶粒尺寸采用线截距法测得,使用带有EDS系统的扫描电镜(SEM)对冲击断面和夹杂物尺寸分布进行定性分析,用电子背散射衍射(EBSD)分析晶粒位相和晶界角度分布.

    表  2  焊丝和母材的化学成分(质量分数,%)
    Table  2.  Chemical compositions of base metal and core wire
    名称牌号CSiMnSPCrNiCuAl
    母材EH360.0840.3461.460.0040.0100.0220.010.010.07
    焊丝1EH140.1270.0491.900.0030.0090.0240.0050.010.02
    焊丝2EM12K0.1280.2291.050.0070.010.0210.0030.020.02
    焊丝3EM130.0590.1141.030.0050.0080.0113.180.050.01
    下载: 导出CSV
    | 显示表格
    图  1  焊接接头的宏观形态
    Figure  1.  Macro-morphology of welded joint

    不同焊缝金属试样的化学成分如表3所示,编号由合金元素和热输入组成,E1为24 kJ/cm,E2为35 kJ/cm,且Si-Mn,Si-Mn-Ni和Si-Mn-Ti-B三种合金系焊缝金属的化学成分与设计值基本一致.由表3可知,不同的热输入下,这三种合金系焊缝金属的化学成分基本不变.表明在24 ~ 35 kJ/cm的热输入范围内,由这三种焊材得到的焊缝金属化学成分均很稳定,没有造成合金元素的烧损.

    表  3  熔敷金属的化学成分(质量分数,%)
    Table  3.  Chemical compositions of deposited metals
    编号CSiMnSPNiAlTiBON
    MnE10.0550.330.980.0030.0170.0390.020.0090.001277 × 10−437 × 10−4
    MnE20.0790.311.060.0050.0150.1050.020.0110.001277 × 10−430 × 10−4
    NiE10.0590.131.20.0060.0183.010.010.0080.002289 × 10−439 × 10−4
    NiE20.0600.131.220.0060.0182.910.010.0090.002252 × 10−433 × 10−4
    TiE10.1180.191.450.0040.0160.0370.010.0220.003297 × 10−461 × 10−4
    TiE20.0870;.161.420.0040.0180.0710.010.0210.004348 × 10−452 × 10−4
    下载: 导出CSV
    | 显示表格

    图2给出了MnE1的末道焊缝的显微组织,焊缝组织主要由大量晶内分布的针状铁素体(αa),沿原奥氏体晶界分布的先共析铁素体(α),从原奥氏体晶界向晶内扩展的呈羽毛状的侧板条铁素体(SPF)和少量的珠光体(P),粒状贝氏体(GB),马奥组元(MA)等组成[3].

    图  2  焊缝金属柱状晶区显微组织
    Figure  2.  Microstructure of weld metal columnar zone

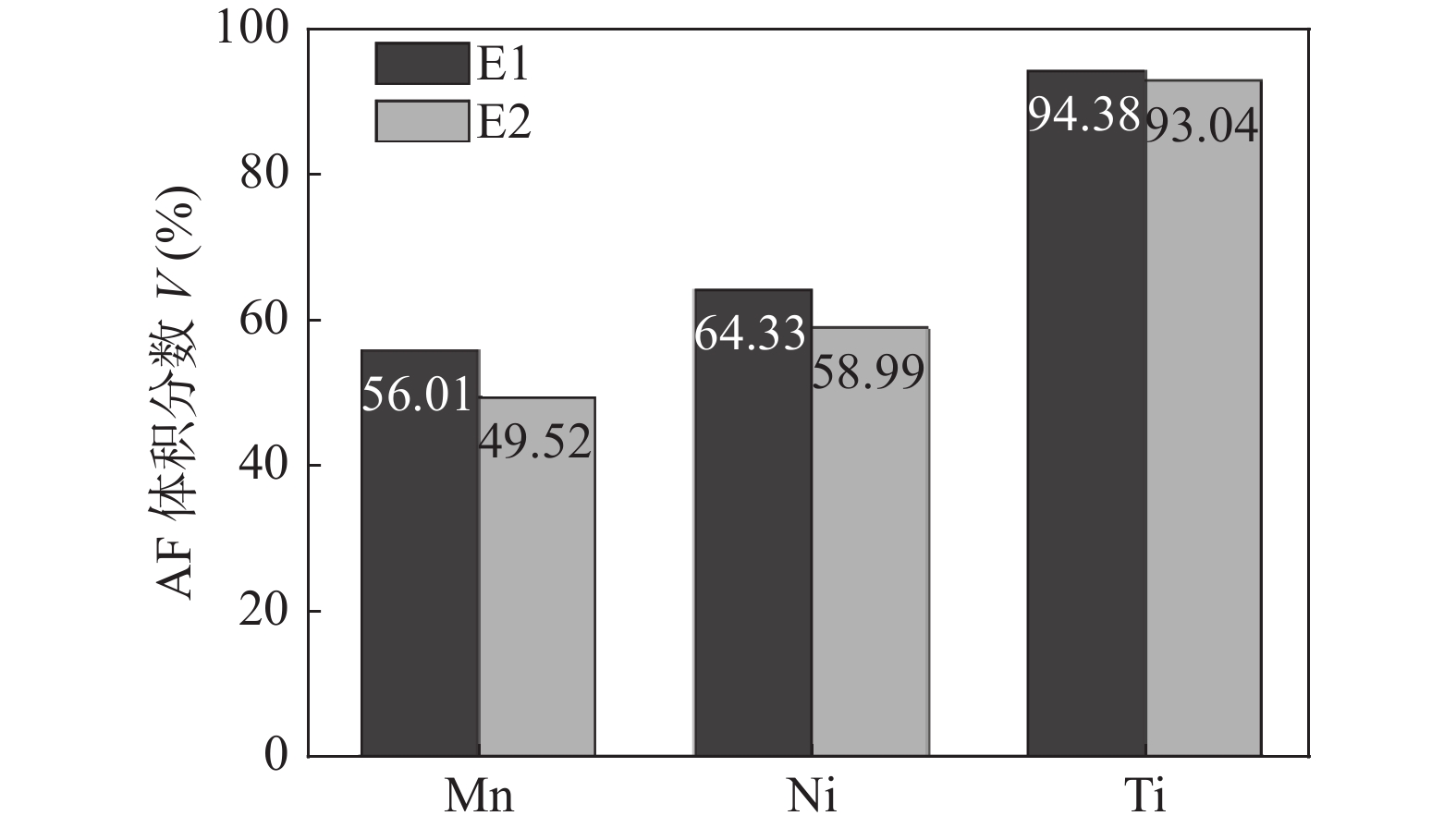

    图3为六种试样盖面焊缝针状铁素体的体积分数.从图3中不难看出三种合金系焊缝中,Si-Mn-Ti-B系针状铁素体所占比例(~ 94%)最大,先共析铁素体含量几乎为零,而Si-Mn系的先共析铁素体尺寸和比例(~ 50%)最大,并且提高热输入之后,前者组织类型和比例均无明显变化.相反,Si-Mn系的先共析铁素体由于冷却速度变慢而显著变粗大,针状体素体的占比也有所下降.相较于前两者,增加热输入,Si-Mn-Ni系焊缝的先共析铁素体比例变化不大,而是形状发生明显的变化,由长条状分解呈片层状,且其间析出具有一定的方向性的粒状贝氏体.

    图  3  末道焊缝针状铁素体的体积分数
    Figure  3.  Volume fraction of acicular ferrite in last weld

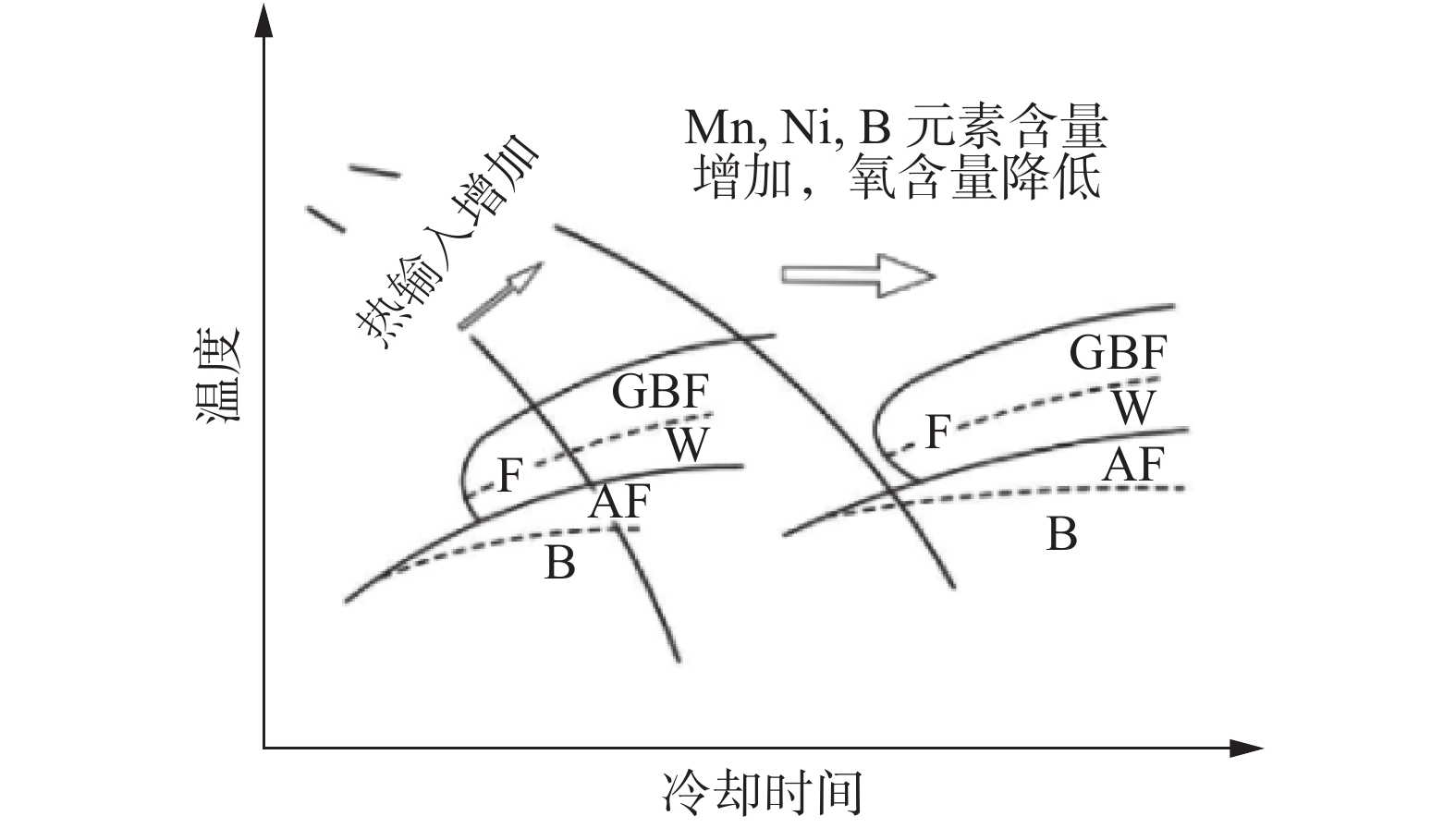

    已有研究可知,焊缝组织中AF的含量与合金成分、氧含量,冷却速度和夹杂物尺寸分布有关.如图4,增加Mn,Ni等合金成分,会增加焊缝金属的淬透性,从而使CCT曲线向右移动,相同冷却速度条件下,Si-Mn-Ni系和Si-Mn-Ti-B系合金的AF比例会多于Si-Mn系焊缝[4].此外,同一种合金系焊缝增加热输入,会降低焊缝的冷却速度,进而原奥氏体边界生成的先共析铁素体长大,其边界析出更多的贝氏体或者珠光体,且AF的含量有所降低,十分吻合图4所得出的试验结果.

    图  4  合金元素和热输入对CCT图的影响示意图
    Figure  4.  Schematic diagram of the influence of alloying elements and heat input on CCT

    图1白色框线所示,熔敷金属的重结晶区可以依次细分为粗晶区(CG)、细晶区(FG)和临界区(IC)[5-6].图5图2中重结晶区的500倍光镜图,细致地展现了重结晶区的3个分区(黑线—黄线:CG;黄线—蓝线:FG;蓝线—红线:IC).在相同热输入下,三种合金系的焊缝金属的重结晶区域总深度数值相近,但随着热输入的增加,熔深增加,重结晶区深度也随之增大.其中,CG和FG的深度并无清晰的变化趋势,反而是IC的宽度是和热输入呈正相关关系[6].

    图  5  焊缝金属重结晶区
    Figure  5.  Weld metal reheated zone

    图6为六种焊缝金属FG的500倍光学显微组织,图6b6d6f中黄色组织分别为热输入35 kJ/cm时的各自焊缝金属中的第二相,图6a, 6c, 6e右上方的3 000倍电镜图分别展示了三种合金系焊缝金属第二相的组织形态,Si-Mn系和Si-Mn-Ti-B系的第二相都是脆性的P和浮岛状的MA,而Si-Mn-Ni系的是细小弥散的GB[7]. 另外从图6中可以看出,不同热输入下的Si-Mn系和Si-Mn-Ti-B系组织类型基本没有变化,都是由大量块状多边形铁素体和少量第二相构成,但是脆性的P含量随着热输入的增加有所增加(表4):Si-Mn系由12.4%增加到15.5%,Si-Mn-Ti-B系由13.2%增加到15.7%.而增加热输入后,Si-Mn-Ni系组织形状发生改变,由大部分无定形铁素体和在其边界分布的细小的弥散GB组成,因此FG的晶粒尺寸不方便测量,但是仍可发现高热输入的尺寸比低热输入的多边形铁素体较大,且弥散的GB沿着无定形铁素体条方向性分布.此外,从表4还可得知,随着热输入的增加,高温停留时间延长,焊缝的冷却速度减缓,晶粒显著长大,晶粒尺寸大约增加了50%.

    表  4  重结晶区的组织和晶粒尺寸
    Table  4.  Microconstituents and grain size in reheated zone
    编号热输入E/(kJ·cm−1)第二相比例Δ(%)FG晶粒尺寸d/μmCG宽度W1/μmFG宽度W2/μmIC宽度W3/μm重结晶区宽度W/μm
    MnE12412.45.290.4102.149.9242.4
    MnE23515.57.969.0163.753.6286.3
    NiE12414.47.064.4157.940.1262.4
    NiE23564.1133.967.3274.3
    TiE12413.24.071.4125.627.0224.0
    TiE23515.76.275.8182.232.6290.6
    下载: 导出CSV
    | 显示表格
    图  6  焊缝金属重结晶区显微组织
    Figure  6.  Microstructure of weld metal reheated zone. (a) MnE1; (b) MnE2; (c) NiE1; (d) NiE2; (e) TiE1; (f) TiE2

    在金相显微镜500倍的镜头下,选择5个夹杂物数量最多的视场对焊缝中的夹杂物进行统计分析,得到的结果如表5所示.由表5可知,随着热输入增加,三种合金系焊缝的夹杂物平均尺寸都增加0.3 μm左右,数量和面密度都减小[7].这主要是由于焊接热输入增加,熔池金属高温下停留的时间延长,冷却速度减缓,夹杂物以高温更稳定的析出氧化物为主,元素都向该类氧化为扩散聚集,从而尺寸增大;而高温不稳定的夹杂物数量减少,从而夹杂物的数量和面密度下降.

    表  5  不同热输入下焊缝中夹杂物的大小和分布
    Table  5.  Size and distribution of inclusion in the weld metal in different heat input
    编号热输入E/(kJ·cm−1)平均尺寸D/μm面密度ρ/(个·mm−2)夹杂物总个数Z
    MnE1240.629 552363
    MnE2350.666 342241
    NiE1240.598 947340
    NiE2350.627 447283
    TiE1240.6114 816563
    TiE2350.6314 394547
    下载: 导出CSV
    | 显示表格

    夹杂物的尺寸分布,形态和化学成分均能很大程度的影响AF的含量和形态[4].扫描电镜下观察到的夹杂物如图7所示.可发现夹杂物在多个AF的针状端部,即为多个AF的形核质点[8-9]. 图7b为夹杂物的能谱分析,夹杂物含有Si, Mn, Ti, Al, Ca 和 Mg 等的元素,由于Si, Ti, Al, Ca 和 Mg 等的元素的氧化物熔点较高,率先从高温液态金属中析出,成为AF的形核质点[7].

    图  7  夹杂物电镜图和能谱
    Figure  7.  SEM micrograph and EDS of inclusion. (a) SEM micrograph; (b) EDS

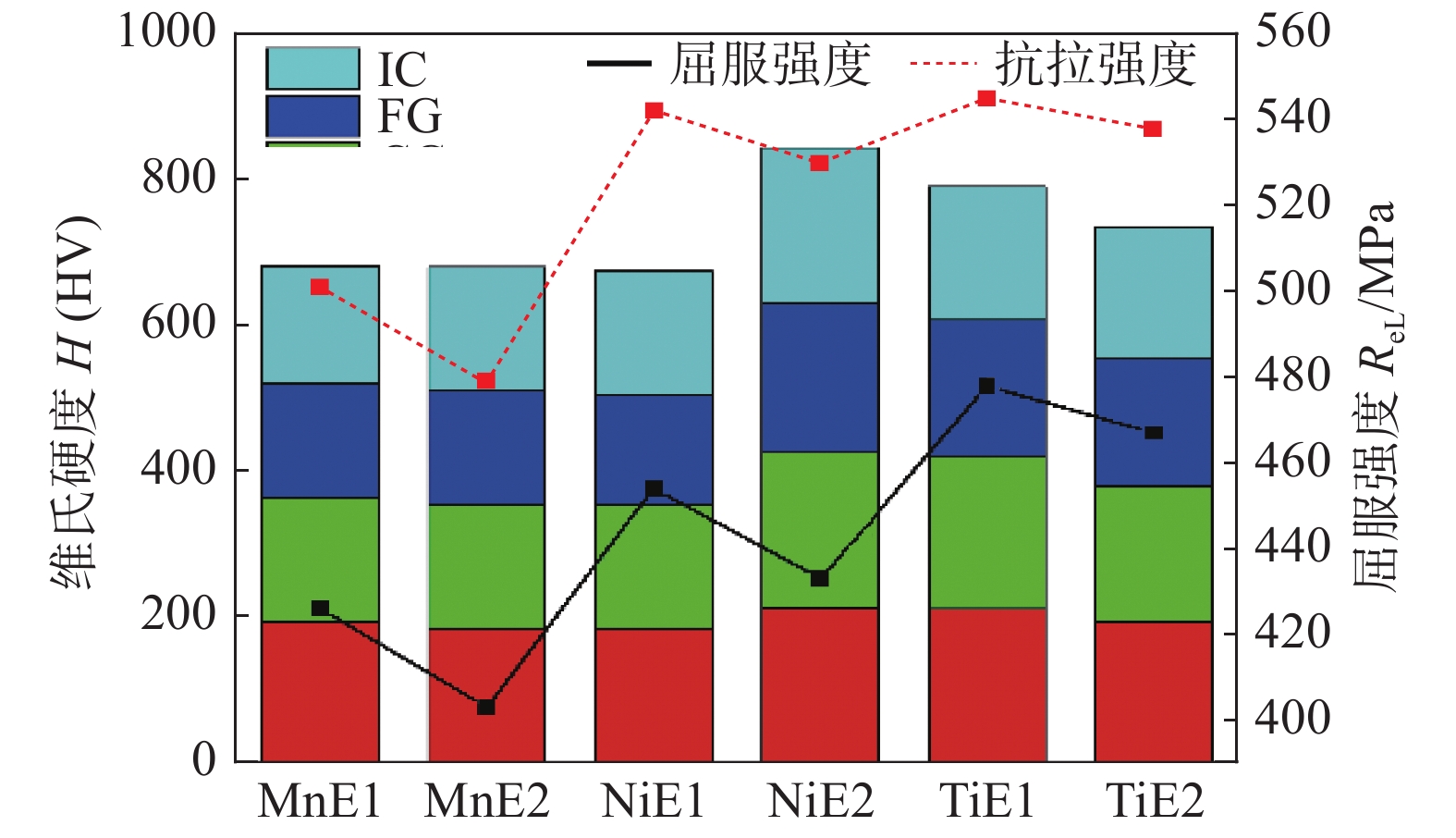

    图8给出了焊缝4个区域的硬度值和拉伸力学性能,可知增加热输入,除了Si-Mn-Ni系的每个区域硬度值增加了30 HV外,另外两种合金系并无显著变化.这是因为Si-Mn-Ni系的组织形态发生了变化,生成了大量的弥散GB和无定形铁素体,而另外两种组织类型无变化.由于CG和IC的晶粒尺寸相近,所以在同一种合金系中,从WM到FG硬度值递减,而IC的硬度值和CG的值相差无几.而三种合金系的拉伸性能均随着热输入的增加而恶化,这是由于再热区深度增加,晶粒尺寸增大,致使强度有所降低.

    图  8  焊缝金属的硬度和拉伸性能
    Figure  8.  Hardness and tensile properties in weld metal

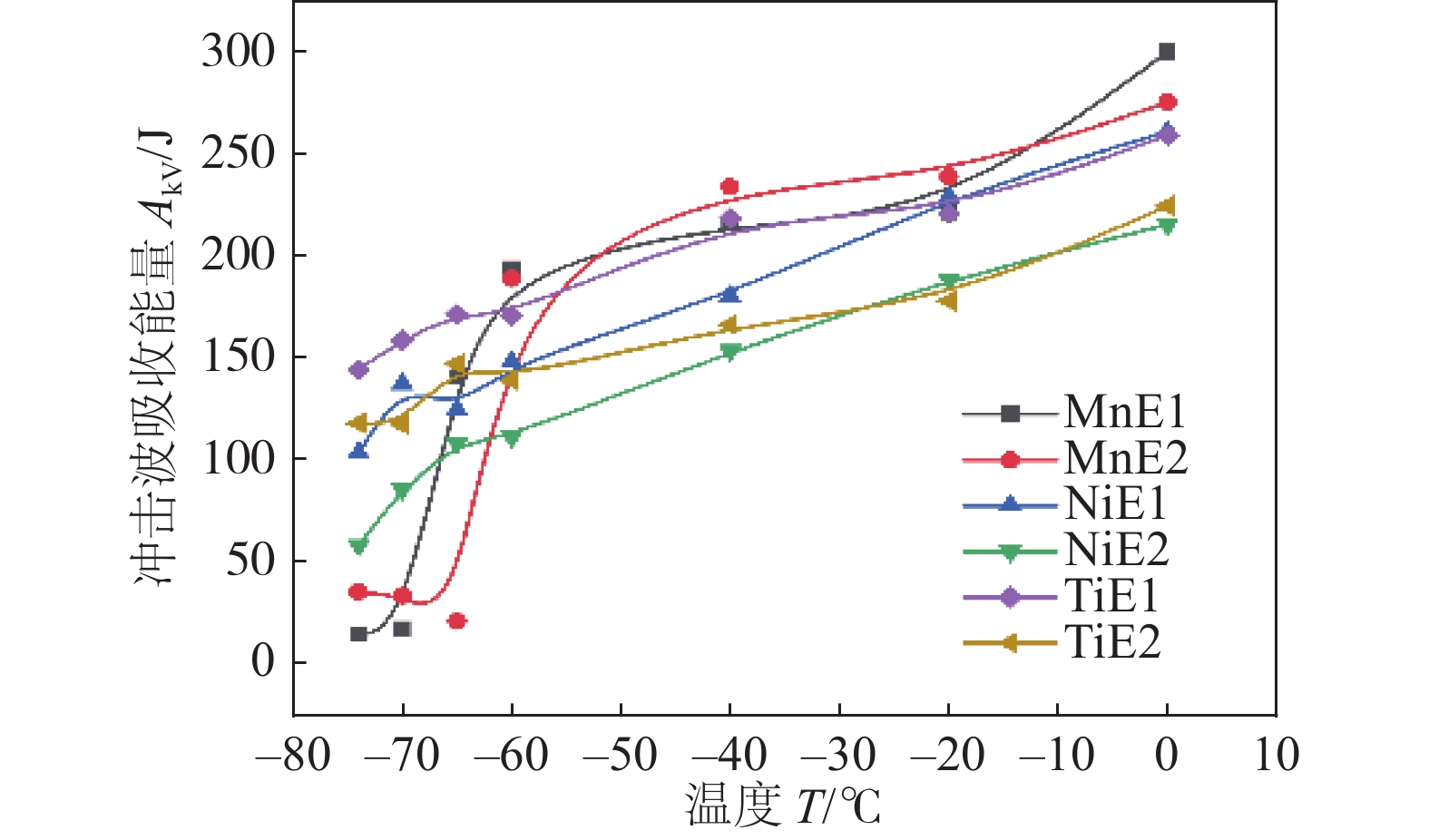

    图9为三种合金系焊缝在不同热输入下从−80 ~ 0 ℃的焊缝中心冲击吸收能量曲线.在−60 ℃时,六种试件的冲击吸收能量均大于100 J,远远大于船级社焊接接头−40 ℃满足47 J的要求.这主要是由于这些焊件都满足了合金化和纯净化的要求.首先,氧含量均在400 × 10−6以下,且氮含量也处于降低水平,达到了焊缝得到最佳冲击韧性的要求.其次,三种合金系的Si-Mn,Si-Mn-Ni和Si-Mn-Ti-B的元素配比达到最佳.

    图  9  不同温度下焊缝金属的冲击吸收能量
    Figure  9.  Impact energy of weld metal in different temperatures

    图9中可知,每一种合金系在提高热输入之后,冲击韧性均有所恶化.Si-Mn-Ni系和Si-Mn-Ti-B系每一个温度下的冲击值都降低,但是都没有到达脆性转变温度(DBTT),且Si-Mn-Ti-B系冲击吸收能量下降的幅度较小,表明Si-Mn-Ti-B系对热输入的适应性更广.而Si-Mn系合金的DBTT由−70 ℃下降到−65 ℃,表明Si-Mn系焊缝对大热输入最不适应,最佳热输入范围较窄.

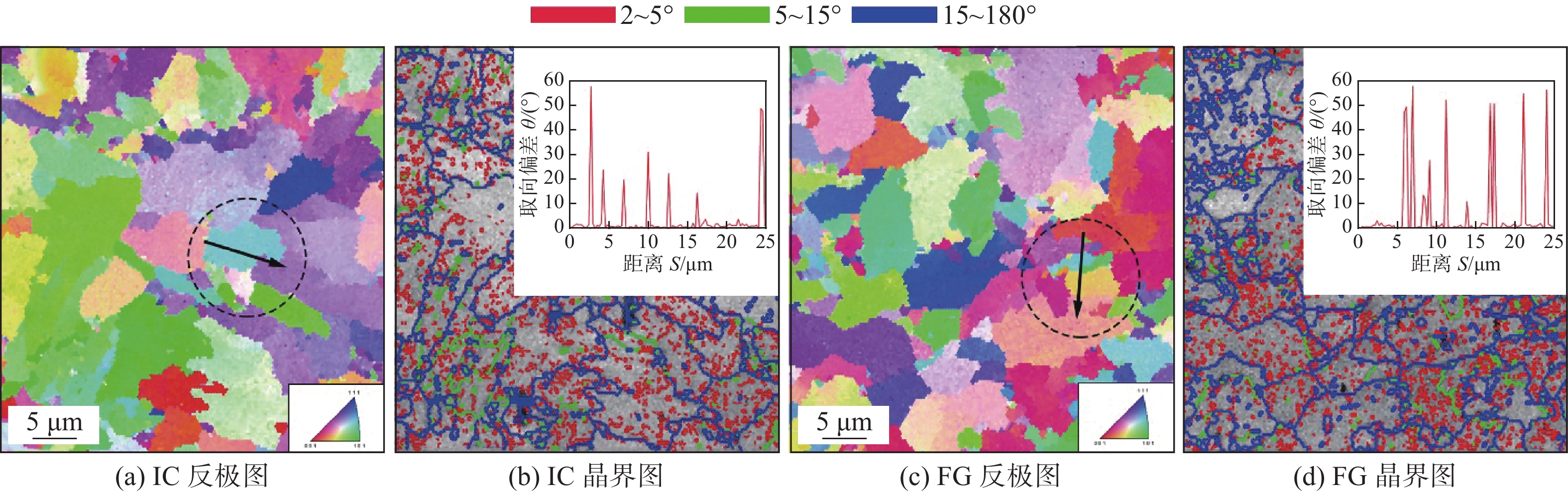

    图10给出了FG和IC的EBSD反极图和晶界图,右上角为箭头方向的晶界尺寸分布图.除了FG的晶粒尺寸比IC小之外,FG的大角度晶界(15° ~ 180°)的角度和密度都远大于IC.因此IC便于裂纹的扩展,为韧性薄弱区[10],而且热输入增大后,AF比例降低,P, MA等脆性第二相含量增多,且重结晶区的深度和晶粒尺寸也随之增加(表4),因此提高热输入,增加了裂纹的萌生位置,且提供了更多裂纹扩展的路径,恶化了韧性. 图11给出了冲击端口截面组织,可看出冲击断口是沿晶断裂,二次裂纹是在P等脆性第二相处萌生,并沿着小角度晶界的大尺寸晶粒扩展.因此,减小晶粒尺寸,增大晶界角度,可有效的阻碍裂纹的扩展[10].

    图  10  临界区和细晶区的反极图和晶界图
    Figure  10.  Inverse pole figure and grain boundary maps of IC and FG. (a) inverse pole figure of IC; (b) grain boundary maps of IC; (c) inverse pole figure of FG; (d) grain boundary maps of FG
    图  11  二次裂纹的萌生和扩展
    Figure  11.  Secondary crack initiation and propagation

    (1) 焊缝柱状晶区组织均以AF为主,存在先共析铁素体和少量P,GB.随热输入增加,三种合金系的夹杂物的尺寸增大,数量和面密度减小.为AF形核长大提供的形核质点减少,降低AF含量,较另外两种合金系焊缝,Si-Mn-Ti-B系AF减少程度较低.

    (2) 焊缝再热区为块状铁素体.但Si-Mn-Ni系合金焊缝,组织形态发生改变,生成大量呈方向性的弥散GB,使焊缝到再热区的硬度值基本无变化.且热输入增加,三种合金系重结晶区的IC深度也随之增加,析出的P,MA等脆性第二相含量增加3%.

    (3) 随着热输入的增加,Si-Mn系合金焊缝,脆性转变温度由−70 ℃升高到−65 ℃,Si-Mn-Ni系和Si-Mn-Ti-B系焊缝冲击吸收能量分别降低37%,18%. 主要是因为增加热输入,脆性第二相含量增加,晶粒尺寸增大,为裂纹提供了萌生质点和扩展路径.
